通过多奥梯控系统与楼宇对讲联动，实现“一卡一码一脸“无感通行。方案核心包括：1）轿厢安装双读卡器，通过韦根信号识别门向权限；2）改造梯控程序实现双门独立管控；3）基于TCP协议实现业主自动召梯与访客动

二维码刷卡人脸识别对讲联动梯控且一卡一码一脸通行闸机、门禁、楼宇对讲主机

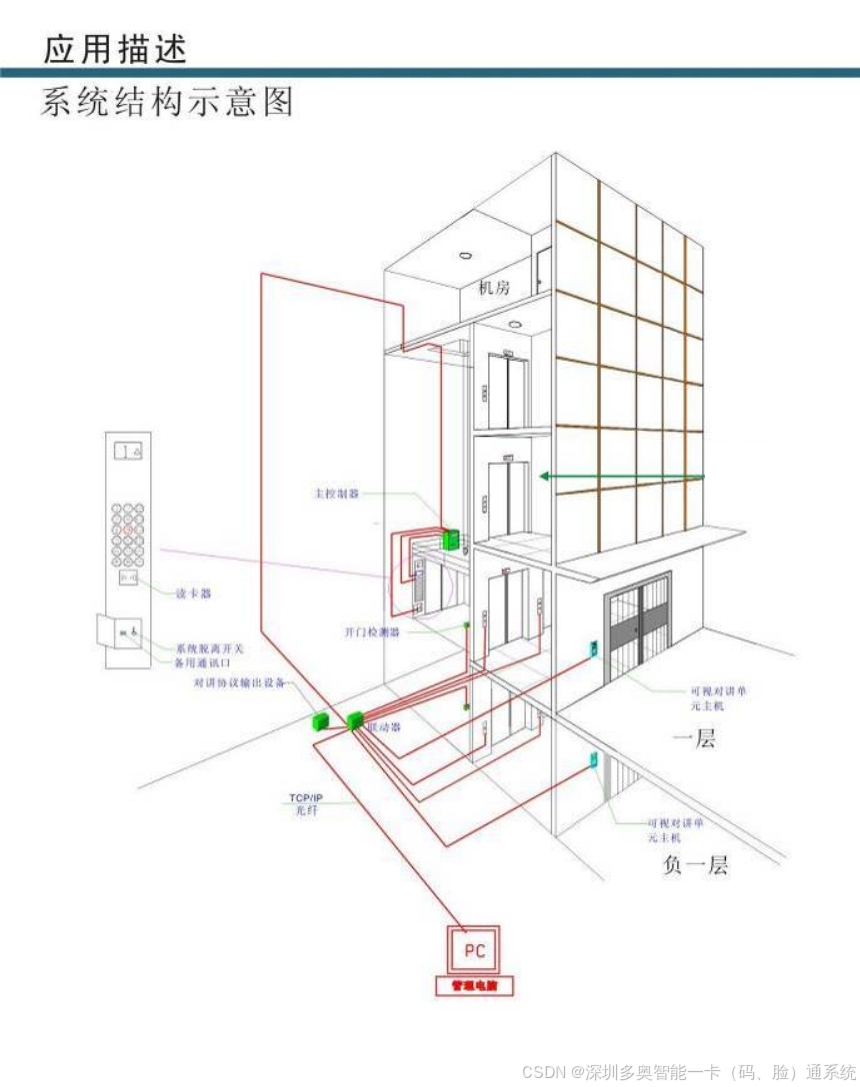

      该项目电梯品牌为三菱电梯，目前门禁（刷卡、二维码、人脸）；楼宇可视对讲系统门口机（刷卡、二维码、人脸、对讲开门）；多奥梯控（刷卡、二维码、人脸）电梯门禁控制器。要求做对讲联动梯控但是项目高层所选的门口机、室内机均无RS485接口，有RJ45网络接口。其中别墅区（联排洋房）每个单元一部电梯，共有80部电梯，为双开门（贯通门直接入户），此次甲方要求每部电梯需要在轿厢里安装两台读卡器，与电梯前后门对应，业主在电梯内某侧的读卡器验证后，电梯开对应侧的梯门，另一侧则不会开。

一：多奥电梯控制器需增补1个二维码读卡器且需修改电梯门禁控制器上位机程序做到直接入户（二维码刷卡读卡器采用韦根输出，方便配套其他门禁使用。实现上述双开门（贯通门）电梯直接入户应用场景同时让一个二维码通行门禁、楼宇可视对讲（多奥提供二维码刷卡门禁模块嵌入）、梯控、多奥提供二维码刷卡门禁模块嵌入人行通道闸机；

1.1、梯控接入两个二维码读卡器（韦根信号输出），修改电梯门禁控制器上位机程序实现分别进行管理，设置前后门，依据权限分别进行管控；
1.2、按对讲系统提供的TCP呼梯协议，完成功能对接开发，实现对讲可通过梯控联动电梯，达到召梯（呼梯）的功能；

二：项目需要实现与对讲系统联动呼梯功能，需梯控与对讲系统进行协议对接。实现业主无感通行且能让访客更方便。

梯控与对讲系统对接，实现下述两种应用场景，两种场景下对讲系统会发出对应的联动指令到多奥梯控系统，由梯控完成与电梯的联动，最终由电梯系统完成对应的动作执行：

1、业主应用场景：
A、业主出门前按楼宇可视对讲分机即室内机召梯按钮，将电梯召唤至业主所在楼层（常规设置为下）；
B、业主可在单元入口通过单元门口主机（人脸识别、刷卡操作）召唤电梯，电梯到达本层侯梯，业主进入后自动到达（自动点亮或需手动按楼层）业主家所在楼层，实现无感入楼/入层/入户。

2、访客应用场景：
A、访客来访，住户通过室内机/手机确认访客来访，为访客远程开锁，电梯自动降至访客所在楼层，并且访客只能到指定楼层。
B、访客功能，业主室内机、手机APP（小程序、微信公众服务号）动态生成访客二维码，业主通过微信或者短信发送给访客，访客在可视对讲主机门禁扫码，将电梯召唤至访客所在楼层，电梯接到访客后，轿厢内二维码读卡器上刷二维码自动将访客送至业主所在楼层；

注：1，多奥提供二维码生成规则或SDK；2，梯控对接楼宇可视对讲系统协议；3，二维码刷卡门禁模块嵌入到可视对讲主机及人行通道闸机；4，人脸机统一韦根输出且1个ID（配套闸机控制板、门禁控制器、梯控主板、楼宇对讲主机）

以下是根据您提供的项目需求整理的技术实施方案与关键要点，结合系统集成、协议对接及硬件改造需求，分为核心模块进行结构化说明：

一、双开门电梯直接入户控制方案
1.1 硬件配置与信号管理

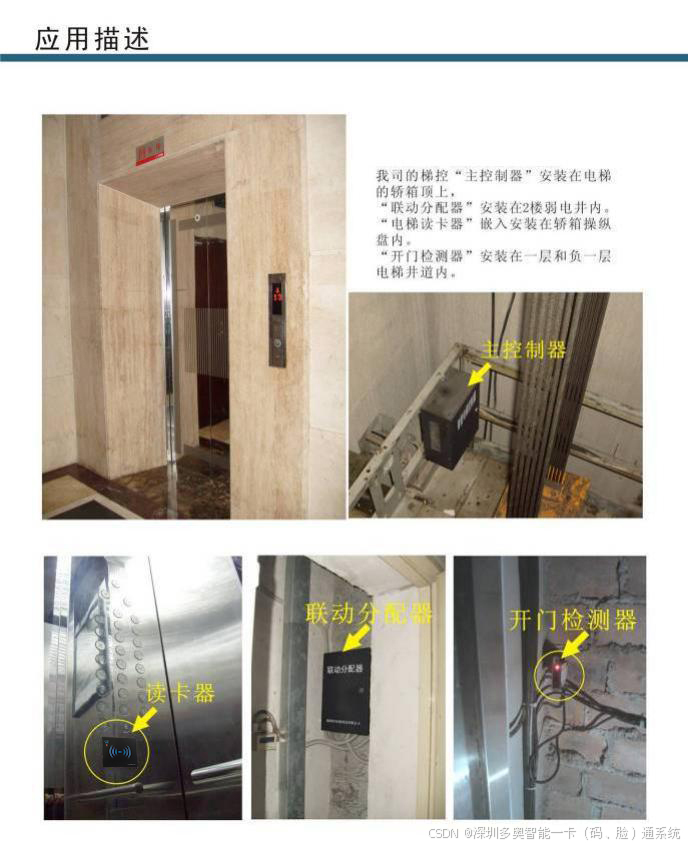

轿厢读卡器部署
每部电梯安装2台韦根输出式二维码读卡器（兼容刷卡/人脸），分别对应前后门：
前门读卡器绑定电梯前门权限，后门读卡器绑定后门权限。
读卡器输出韦根信号至多奥梯控控制器，信号中需包含门向标识位（如前门=0x01，后门=0x02）。
梯控程序升级
修改多奥电梯门禁控制器上位机程序，实现：
根据读卡器信号中的门向标识，自动触发对应侧电梯门开启。
权限校验失败时，保持另一侧门禁闭（防止误开非授权侧门）。

访客在单元门口机扫码 → 对讲系统验证二维码有效性 → 电梯自动降至1楼 → 访客进入电梯后，在轿厢内读卡器再次扫码 → 系统验证并点亮业主楼层按钮

1.2 统一身份认证集成
二维码生成规则与SDK
多奥提供动态二维码生成SDK，嵌入至门禁、对讲主机、闸机系统：
业主/访客二维码包含用户ID、有效时间、目标楼层及门向权限（加密传输）。
支持微信小程序/公众号生成临时访客码（有效期可设，如30分钟）。
韦根信号标准化
所有人脸机、读卡器统一输出26位韦根格式，包含：
固定设备ID（区分门禁/梯控/对讲主机）
用户身份标识（业主卡号/人脸ID/动态码）
门向标识位（仅电梯场景需携带）

二维码权限 = 门禁权限 + 梯控楼层权限 + 对讲开门权限 + 通道闸机权限

二、对讲系统与梯控联动协议对接

2.1 通信架构设计
网络接口替代RS485
利用对讲设备的RJ45网络接口，通过TCP/IP协议与多奥梯控通信：

# 伪代码：二维码解析与电梯呼梯逻辑
import doa_sdk  # 多奥SDK模块

def qr_scan_handler(qr_data):
    # 解析二维码数据（遵循多奥规则）
    user_id, floor_permission = doa_sdk.parse_qr(qr_data)
    # 检查权限有效性
    if doa_sdk.check_permission(user_id, floor_permission):
        # 触发电梯呼梯至指定楼层（双开门模式）
        elevator.call(floor_permission, door_mode="double")
        # 同步门禁和闸机开门
        access_control.unlock()
        turnstile.unlock()
    else:
        print("权限无效")

# 人脸识别韦根输出处理
def wiegand_input_handler(wiegand_data):
    # 解析韦根信号（如26位格式）
    user_id = parse_wiegand(wiegand_data)
    # 获取用户楼层权限
    floor_permission = database.get_permission(user_id)
    # 触发电梯呼梯
    elevator.call(floor_permission, door_mode="double")


梯控系统部署TCP服务端，对讲系统作为客户端发起连接。
定义JSON格式指令集（示例见下表）：
指令类型    发送方    数据内容    梯控动作
call_elevator    室内机/门口机    {"user_type":"owner", "floor":8, "direction":"down"}    召梯至8层（下行）
visitor_auth    室内机/手机APP    {"target_floor":10, "code":"AB12CD"}    授权访客直达10层

2.2 业主无感通行流程
室内召梯
业主按室内机召梯键 → 对讲系统发送call_elevator指令 → 梯控召梯至业主楼层。
单元入口通行
业主在门口机刷脸/卡 → 对讲系统验证身份 → 发送召梯指令 → 电梯到达单元层 → 业主进入后自动点亮目标楼层（无需手动按键）。

graph TD
    A[访客到访] --> B[业主通过室内机/APP确认]
    B --> C[生成临时二维码]
    C --> D[访客在门口机扫码]
    D --> E[电梯降至访客楼层]
    E --> F[轿厢内二次验证]
    F --> G[直达授权楼层]

2.3 访客管理流程
远程授权访客
业主通过室内机/APP确认访客 → 系统生成动态二维码发送至访客手机。
访客在单元门口机扫码 → 对讲系统验证二维码 → 发送visitor_auth指令至梯控 → 电梯降至1层并授权目标楼层。
轿厢内权限执行
访客进入电梯 → 在轿厢读卡器刷二维码 → 梯控验证权限 → 仅开启业主侧电梯门。

graph TD
    A[室内机召梯] --> B[电梯自动到达业主楼层]
    C[单元门口机认证] --> D[电梯到达本层]
    D --> E[业主进入电梯]
    E --> F[自动点亮目标楼层]

三、关键开发与调试要点
3.1 多奥系统改造清单
模块    任务
梯控上位机程序    增加双读卡器信号解析、门向权限判断、TCP指令响应逻辑
二维码SDK    提供生成/验证动态码的API，供对讲系统、闸机、门禁调用
韦根接口扩展    梯控主板支持双路韦根输入，并兼容门向标识位解析
3.2 对讲系统对接要求
协议兼容性：对讲厂商需按多奥提供的TCP呼梯协议文档开发指令发送功能。
硬件嵌入：将对讲主机的人脸/二维码模块替换为多奥提供的标准化模块（韦根输出）。
3.3 安全与冗余设计
防尾随机制：轿厢内读卡器验证成功后，电梯门开启延时5秒自动关闭，防止未授权人员跟随。
通信断线保护：TCP连接中断时，梯控系统自动切换至离线权限库验证模式（同步最新权限缓存）。

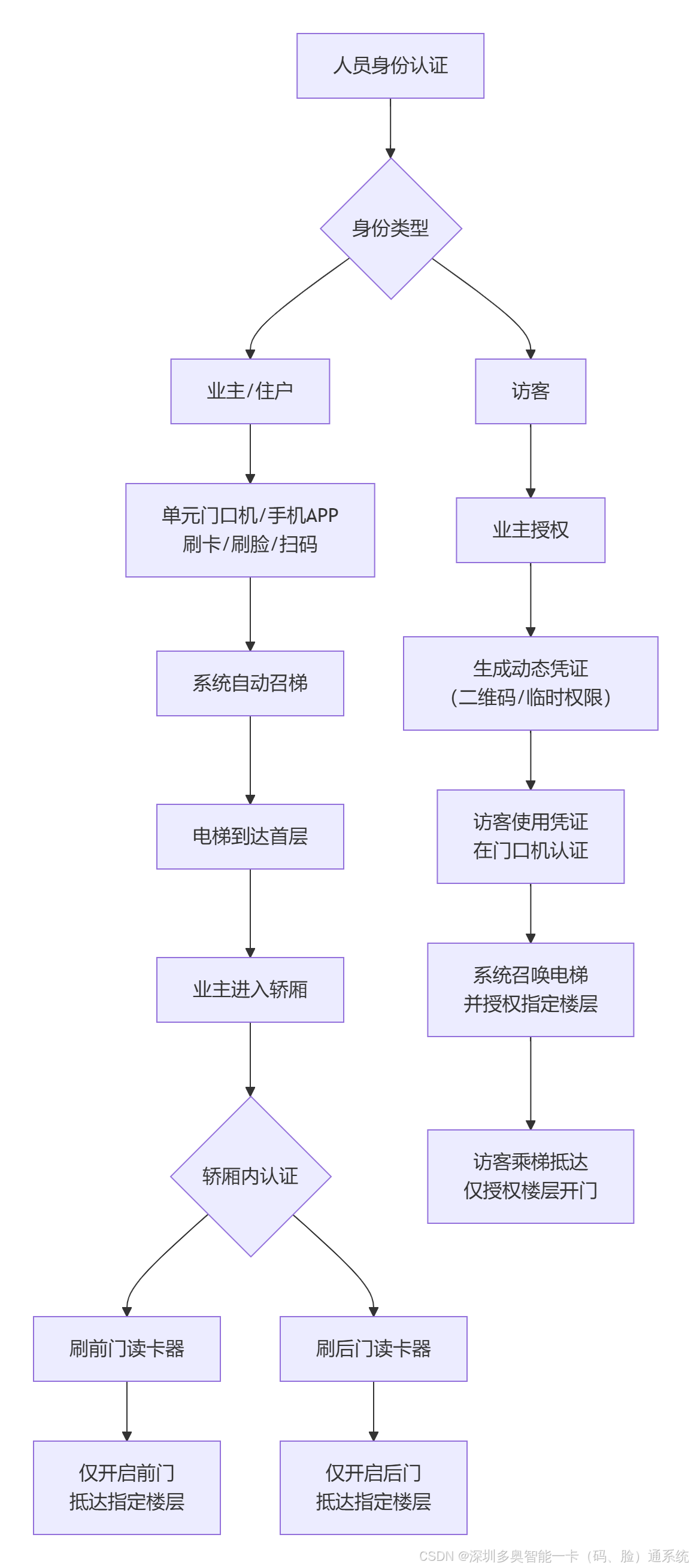

flowchart TD
    A[人员身份认证] --> B{身份类型}
    B --> C[业主/住户]
    B --> D[访客]

    C --> C1[单元门口机/手机APP<br>刷卡/刷脸/扫码]
    C1 --> C2[系统自动召梯]
    C2 --> C3[电梯到达首层]
    C3 --> C4[业主进入轿厢]
    C4 --> C5{轿厢内认证}
    C5 --> C6[刷前门读卡器]
    C5 --> C7[刷后门读卡器]
    C6 --> C8[仅开启前门<br>抵达指定楼层]
    C7 --> C9[仅开启后门<br>抵达指定楼层]

    D --> D1[业主授权]
    D1 --> D2[生成动态凭证<br>（二维码/临时权限）]
    D2 --> D3[访客使用凭证<br>在门口机认证]
    D3 --> D4[系统召唤电梯<br>并授权指定楼层]
    D4 --> D5[访客乘梯抵达<br>仅授权楼层开门]

四、实施步骤建议

业主在电梯内选择目标门侧读卡器 → 刷卡/扫码 → 系统验证权限 → 开启对应侧梯门 → 另一侧保持锁定

阶段1：硬件改造
安装双读卡器，更换对讲主机/闸机的认证模块，部署网络布线。
阶段2：协议联调
测试TCP指令传输（使用Wireshark抓包验证），模拟业主/访客场景。
阶段3：全系统测试
压力测试80部电梯并发请求，校验双开门控制精度及超时逻辑。
风险提示：需与三菱电梯厂商确认双开门独立控制的可行性，避免与电梯原厂安全协议冲突。建议在1台电梯试点成功后规模化部署。

此方案通过统一身份认证、标准化信号输出及网络化协议对接，实现“一脸一码一卡”全场景无感通行，同时满足业主便捷性与访客管理安全性需求。
