IC卡人脸识别通道闸机ESD系统清单整理的专业级配置方案，按核心模块分类优化，多奥补充关键选型建议：

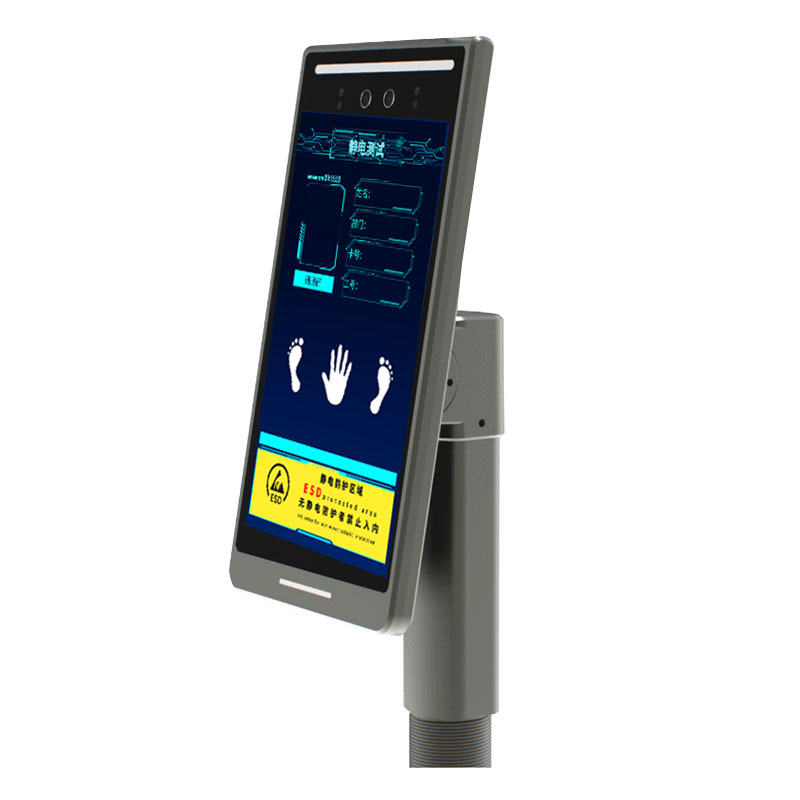

一、双目人脸识别闸机主机
参数   配置说明
核心功能   人脸识别（99.99%准确率）+ IC卡双认证、活体检测、陌生人报警、动态识别距离调节
硬件配置   - 8英寸IPS全视角LCD屏
- 双核1.0T算力CPU/1G内存/16GB存储
- 单目200万像素摄像头（支持3A优化）
数据容量   25,000张人脸库 + 160,000条记录存储
性能指标   - 识别速度≤0.5秒
- 防护等级IP54
- 功耗≤24W（DC 12V/2A供电）
扩展能力   支持UI自定义配置、远程升级、Linux系统兼容
选型建议：工业环境需关注-10℃~50℃宽温设计，高湿度场景建议增加防雾涂层。

项目	规格说明
外形尺寸	108×108mm
测试功能	同时测试手腕带（单线/双线）、左鞋、右鞋；支持单独测试手腕带或防静电鞋
测试标准	符合ANSI/ESD S20.20-2007标准
阻值设置	用户可自定义测试上下限阻值
操作方式	圆形发光触摸按钮，待机状态下按测试按钮启动测试
指示方式	红、绿、蓝三色LED按键灯显示测试结果
信号输出	三路高低电平输出（手、左脚、右脚），继电器通/断电信号控制门禁
测试耗时	快速测试，即时显示结果

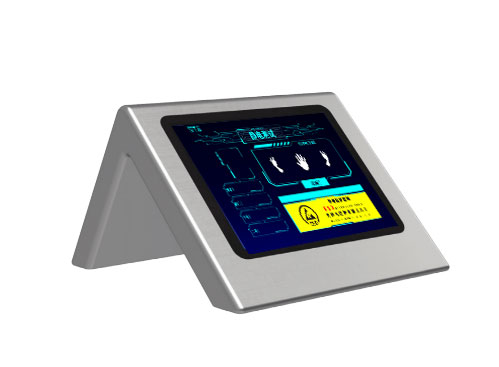

二、ESD静电门禁控制器
核心功能
三路静电检测：同步监测手腕带、左/右脚鞋阻值（符合ANSI/ESD S20.20标准）
智能判定：
红/绿/蓝三色LED实时指示结果
继电器信号联动闸机（阻值超限自动锁止通行）
自定义阈值：用户可设阻值上下限（兼容单/双线腕带模式）
技术参数
尺寸：108×108mm
响应时间：＜1秒
输出信号：三路高低电平（手/左脚/右脚独立输出）
操作方式：圆形触摸按键（待机零功耗）

三、ESD检测终端设备
1. 静电脚踏板
材质：PVC绝缘层+1.2mm钢板
尺寸：390×337×20mm（双足同步检测，效率提升50%）
2. 静电手环系统
组件   特性
腕带   永久导静电内层（防静电纱）+ 1MΩ安全电阻（符合OSHA标准）
弹弓线   1.8米优质弹簧线（拉伸回弹率＞95%，寿命≥10万次）
3. 静电球（三类选型指南）
类型   核心优势   适用场景
基础款   304不锈钢球体+2米接地线   普通车间
声光报警款   ±20KV耐压/Exia IICT6防爆认证/语音提示   化工、危爆区域
数显智能款   32mm大屏显示静电值+温度+接地阻值+连锁信号   半导体/精密电子制造车间
智能款关键技术：红外感应唤醒、5000+次触摸计数、锂电池可拆卸、支持门禁联动信号。

参数项	规格
触摸球	直径90MM，材质304不锈钢/防爆亚导体（无提示功能）
立杆	直径38MM，高度约1米
安装法兰	直径140MM
标识牌	尺寸17×24cm
接地电缆	2m黄绿双色2芯多股软铜芯线缆

四、ESD门禁管理软件（DAIC-ESD V9.2）
系统架构
mermaid
复制
graph LR
A[C/S架构] --> B[数据库]
B --> B1[Access]
B --> B2[SQL Server 2000-2014]
A --> C[功能模块]
C --> C1[门禁考勤]
C --> C2[访客联动]
C --> C3[梯控/停车场]
关键特性
跨平台支持：Windows XP~10全系兼容
弹性考勤引擎：支持多班次/异常处理规则
一卡通扩展：会议签到、定额消费、车牌识别无缝集成
多语言界面：中/英/繁体自由切换

五、系统集成方案
安全动线设计
