二维码刷卡人脸AI识别智能派梯系统的核心设备及其功能，包括派梯控制器、人脸识别选层器、闸机派梯控制器等关键组件。系统通过身份认证、智能调度和电梯联动，实现高效通行和无感乘梯体验。

原创已于 2025-11-18 22:00:04 修改 · 733 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#门禁 #电梯门禁 #二维码梯控 #IC卡电梯 #人脸识别电梯 #智能派梯

于 2025-11-18 21:43:55 首次发布

访客联动闸机智能派梯系统前端配置清单

核心设备功能详解

设备类别	设备名称/型号	在系统中的核心角色与关键实施要点
智能调度中枢	派梯控制器 (DACPU-PT300)	系统的“指挥大脑”。它通过TCP/IP或RS485协议，接收所有认证终端的指令，并依据权限数据库进行智能调度。实施关键：其功能实现的前提是电梯厂商必须提供目标选层（目的层）派梯通信协议，这是在项目规划阶段必须确认的核心条件。
身份认证前端	人脸识别楼层选层器 (DACPU-Face-PTB)	主要壁挂安装于电梯厅，是内部人员通行和访客抵达后的主要交互设备。支持人脸、卡、码验证，对于单层权限用户自动派梯，多层权限用户则需在10英寸触摸屏上手动选层。
	人脸识别闸机派梯控制器 (DACPU-Face-PTZ)	集成于通道闸机立柱，实现“通行即派梯”。用户在一次认证后，系统同时完成闸机放行和电梯召唤，提升大堂通行效率，避免二次排队。
	动态视频流人脸识别摄像头 (DACPU-PT-AI)	采用AI视频流技术，支持更远距离、更自然的无感通行。通常安装于天花板（距地2.2-2.8米），适用于对人脸识别效率和无感体验要求极高的大堂或VIP通道。
系统集成关键	目的选层系统本地对接部署费 (非标)	这是实现联动的技术基石。费用涵盖了多奥工程师根据特定电梯品牌提供的协议文档进行定制开发、现场调试直至联调通过的全过程。
管理与授权中心	智能一卡通系统管理软件 (DACPU-YKT-Soft)	系统的“行政中心”。所有人员、权限、设备都在此进行配置。软件支持B/S或C/S架构，并提供API接口，便于与第三方系统（如物业ERP、HR系统）对接。
	授权发行器 (DACPU-YKT-FK)	用于初始化IC/CPU卡，将人员信息和通行权限写入卡片。是实施“一卡通”的必备工具。

身份识别终端

设备名称	型号	关键特性
人脸识别楼层选层器	DACPU-Face-PTB	10寸IP67防护屏，支持2万张人脸库，具备人脸/口罩/读卡/二维码识别，支持多层权限选层操作
闸机派梯控制器	DACPU-Face-PTZ	专为通道闸设计，10寸屏，识别功能与选层器一致，集成派结果反馈
动态视频流摄像头	DACPU-PT-AI	支持2-10万人脸库扩展，2.2-2.8米安装高度，多人远距离识别

针对各设备技术参数做分析

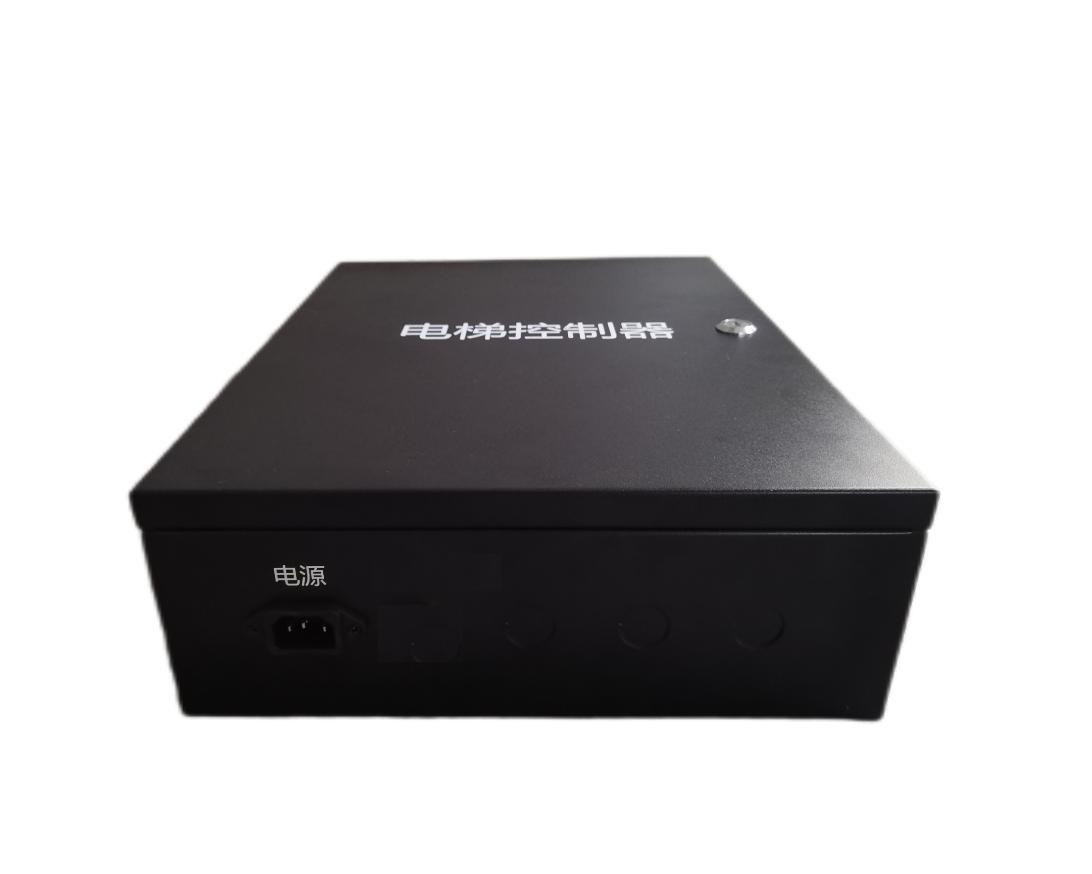

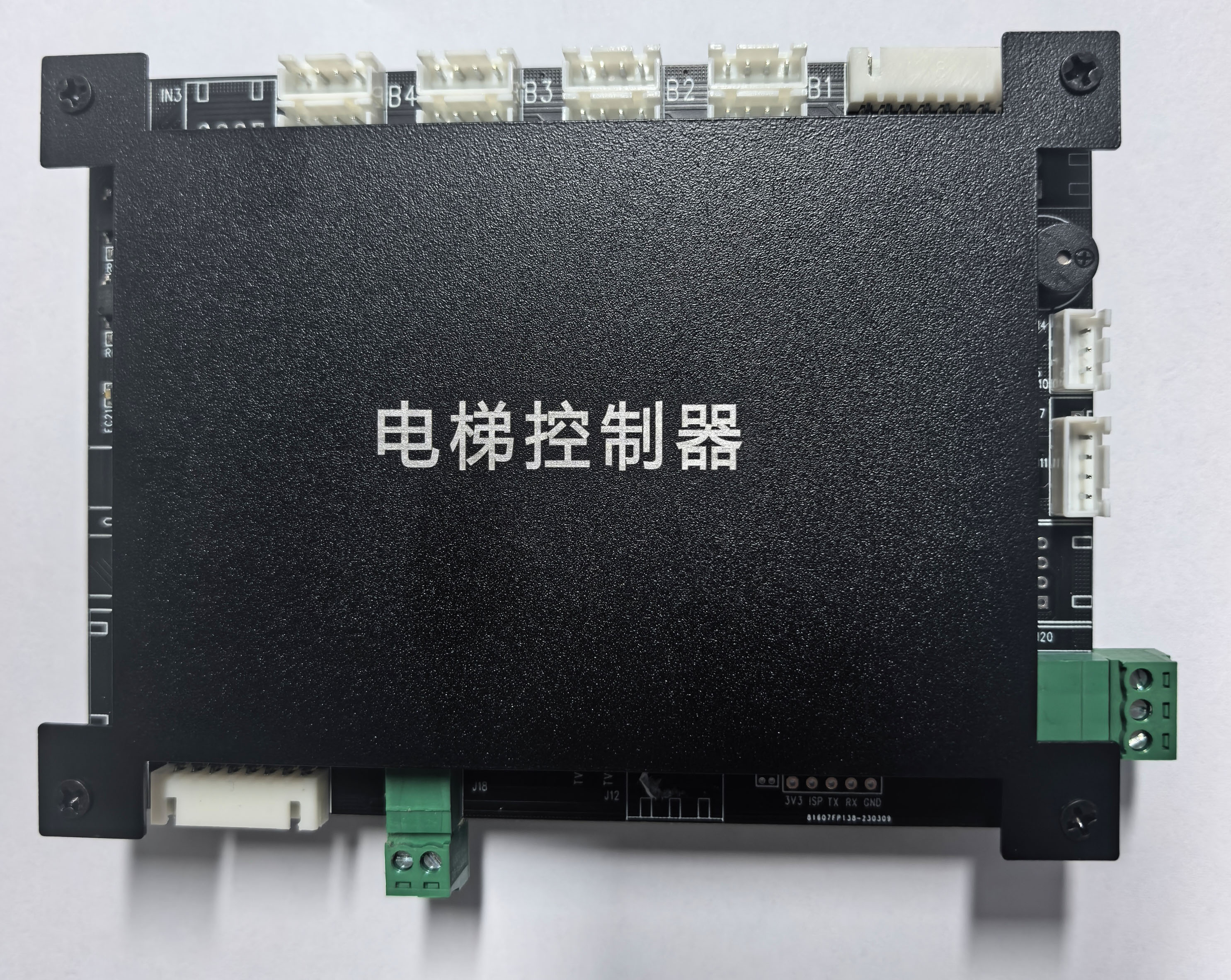

A. 派梯控制器 - DACPU-PT300 (1 台)

核心功能：实现闸机、门禁、电梯系统的对接调度，支持 AGV 机器人乘梯信号联动
硬件配置：4 核 64 位 1.8GHz CPU，Linux 系统，工业级设计
性能参数：7×24 小时稳定运行，支持 256 台电梯管理，响应时间 < 500ms
接口：4 个 RS485+2 个以太网口，支持 TCP/IP、Modbus 协议
安装：壁挂式，建议安装在电梯机房或弱电井，需单独 UPS 供电

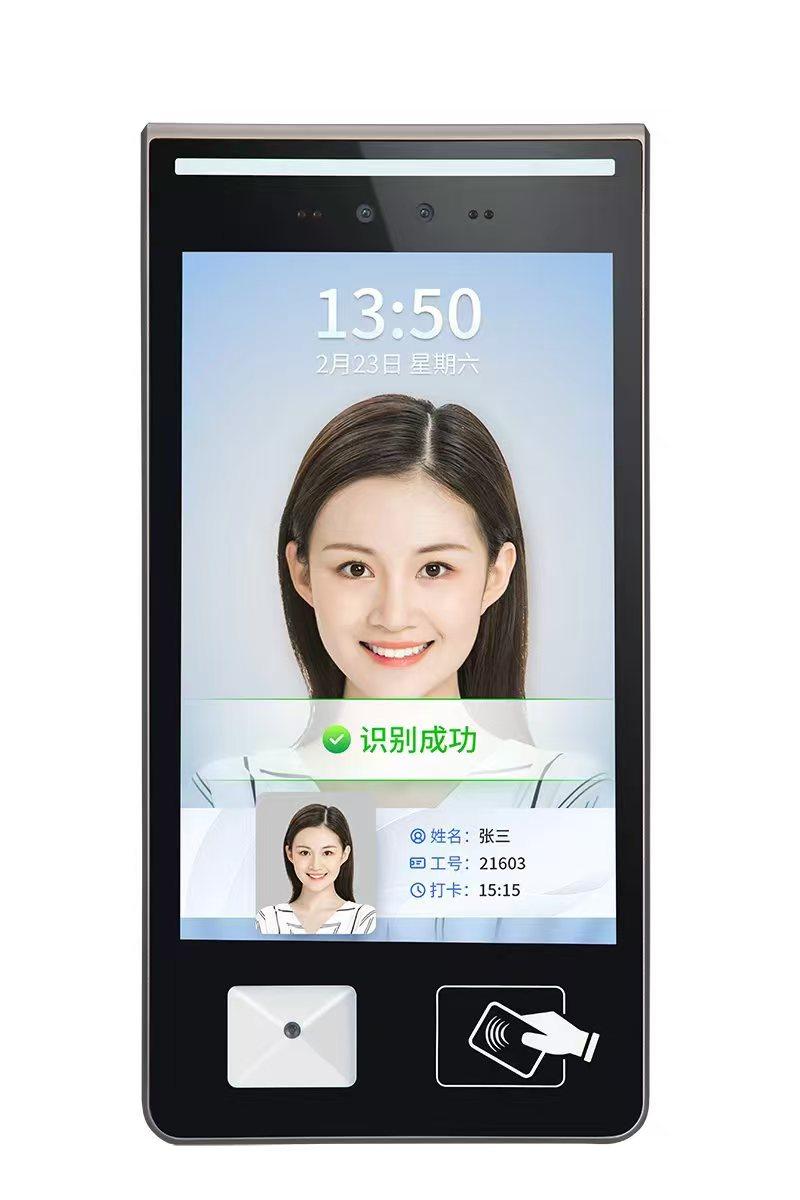

B. 人脸识别楼层选层器 - DACPU-Face-PTB (按电梯数量配置)

功能：人脸 / 刷卡 / 二维码识别后自动派梯，单层权限直接派梯，多层权限需屏幕选层
参数：
- 10 寸 IPS 触摸屏，分辨率 1280×800
- 人脸库容量 2 万，支持口罩识别，IP67 防护
- 响应时间 < 1 秒，支持离线识别
安装：壁挂于电梯厅，高度 1.4-1.6m，距电梯按钮 0.5m
接线：电源 (DC12V/5A)、网络、梯控信号 (与电梯控制器对接)

C. 人脸识别闸机派梯控制器 - DACPU-Face-PTZ (按闸机通道配置)

功能：通道闸机与电梯联动，识别后自动派梯并显示结果
参数：同 B 型，增加闸机控制接口 (继电器输出)
安装：嵌入闸机顶部或侧方，与闸机一体化
接线：电源、网络、闸机控制信号、门状态反馈

D. 目的选层系统对接部署费 (1 项)

服务内容：
- 为特定电梯品牌定制专用协议，实现派梯系统对接
- 调试周期：7-15 天，需电梯厂家全程配合
对接后功能：
- 刷卡乘梯：与读卡器联动，识别后自动点亮目标楼层
- 刷脸乘梯：人脸识别后自动派梯选层
- 二维码乘梯：扫码后获取临时权限并派梯
- VIP 乘梯：识别 VIP 身份后专梯服务，屏蔽其他楼层请求

E. 动态视频流人脸识别摄像头 - DACPU-PT-AI (按电梯厅数量配置)

功能：远距离人脸检测与识别，辅助派梯系统
参数：
- 200 万像素，支持 2 万人脸库，TF 卡扩展至 10 万
- 检测距离 3-8m，安装高度 2.2-2.8m，水平视角 > 90°
- 支持多人同时识别，准确率 > 99.5%
安装：吸顶式，位于电梯厅入口上方，正对人流方向
用途：
- 无感知迎宾派梯：提前识别乘客并派梯
- 客流统计与分析，优化电梯调度

F. 管理软件 - DACPU-YKT-Soft (1 套)

功能：
- 统一管理门禁、梯控、人脸设备、卡片授权
- 用户权限分级：普通用户、VIP、访客、AGV 机器人等
- 实时监控设备状态，异常报警
- 报表统计：通行记录、设备运行日志
部署：建议服务器配置 i5/8G/500G SSD，Windows Server 系统

G. 授权发行器 - DACPU-YKT-FK (1-2 个)

功能：卡片发行、权限写入、挂失解挂
接口：USB，即插即用，支持 ISO14443A/B 协议卡片
使用场景：前台接待、物业办公室

H. 电梯厅前端配套设备 (必备)

1. 电源系统

派梯控制器：UPS (300W) + 配电箱
人脸识别设备：DC12V/5A 开关电源 (每台)
摄像头：DC12V/2A 电源 (每台)
建议：系统总电源配置 10kVA UPS，后备时间≥2 小时

2. 网络设备

交换机：24 口千兆管理型 (电梯机房) + 8 口 POE 交换机 (楼层)
布线：超五类网线，所有设备联网 (TCP/IP)，距离 < 100m
网络架构：星型拓扑，核心交换机置于监控中心

3. AGV 机器人过闸乘梯套件 (选配件)

AGV 通信模块：安装于 AGV 上，支持 RS485 / 以太网 / 无线通信
闸机改造：增加 AGV 检测传感器 (红外或微波)，检测 AGV 通过

电梯控制扩展：

AGV乘梯流程：
1. AGV发送开门请求→闸机开门
2. AGV通过后发送派梯指令→派梯系统调度电梯
3. 电梯到达→AGV进入→发送楼层指令
4. 到达目标层→电梯开门→AGV离开→系统复位

电梯厅前端设备布局图

电梯厅入口
├── 人脸识别摄像头(天花) → 检测访客，辅助派梯
├── 通道闸机(入口处) → 人脸识别闸机派梯控制器
└── 电梯组(2-4台)
    ├── 人脸识别楼层选层器(墙面)
    └── 电梯按钮面板(已改造，与梯控系统连接)

系统连接示意图

派梯控制器 → 交换机 → {人脸识别设备、闸机控制器、电梯控制器、管理服务器}

实施要点

电梯厂家配合：必须提供目标选层协议和技术支持，建议在合同中明确
布线规范：
- 强电 (220V) 与弱电 (网络、控制线) 分开，间距≥30cm
- 梯控信号线使用 RVVP4×0.5 屏蔽线，减少干扰
- 所有线缆需贴标，注明用途和走向
调试流程：
- 先单机调试 (闸机、人脸设备)→再系统联调→最后与电梯对接
- 测试用例：正常通行、VIP 通行、访客通行、AGV 通行、断电恢复

核心调度控制设备

设备/服务	型号	核心功能
派梯控制器	DACPU-PT300	◾ 对接闸机/门禁/电梯系统，实现跨平台调度 ◾ 4核1.8GHz CPU + Linux系统，支持24小时稳定运行 ◾ 需电梯厂提供选层协议并配合调试
目的选层系统对接部署费	非标	◾ 定制电梯品牌专用协议，实现快速集成 ◾ 支持读卡、刷脸、二维码乘梯等多场景应用

身份识别与交互终端

设备类型	型号	功能亮点
壁挂式人脸选层器	DACPU-Face-PTB	◾ 10寸IP67防护屏，支持2万人脸库 ◾ 三合一识别（人脸/口罩/刷卡/二维码） ◾ 自动派梯（单权限）或选层派梯（多权限），实时显示结果
闸机专用人脸派梯控制器	DACPU-Face-PTZ	◾ 10寸IP67屏，同等识别能力 ◾ 无缝集成通道闸，识别后直接派梯并反馈结果

AI识别增强设备

设备	型号	技术优势
动态视频流人脸摄像头	DACPU-PT-AI	◾ 多人远距离主动识别（安装高度2.2-2.8米） ◾ 基础支持2万人脸，可扩展至10万

权限管理与系统软件

组件	型号	功能描述
统一管理软件	DACPU-YKT-Soft	◾ 中央控制平台：管理门禁/梯控/人脸机等设备 ◾ 人员权限配置（卡片/二维码/人脸）
授权发行器	DACPU-YKT-FK	◾ 物理卡权限发行与修改，兼容离线操作
