智能门禁系统方案书

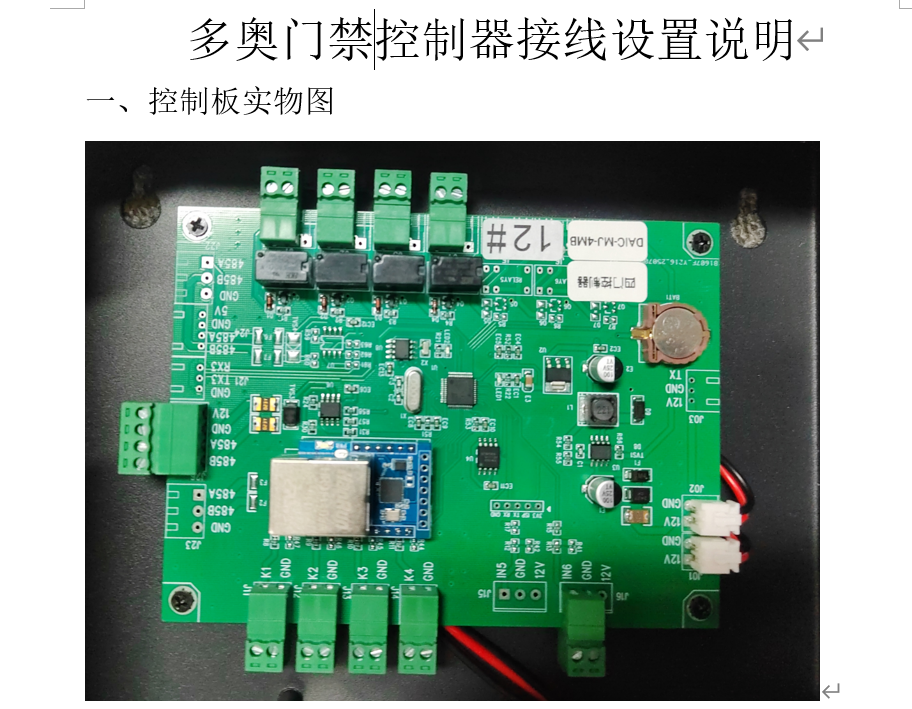

一、门禁控制板（门禁控制器）实物图

单门、双门、四门门禁控制器的性能参数和规格。首先阐述了用户容量与存储能力，强调了联网模式下支持高达10万用户权限管理，脱机模式下无用户数量限制且脱机存储记录可达20万条，并采用高速闪存确保数据安全。其次，分析了环境适应性，指出工作温度范围为-40°C至70°C，湿度范围为10%-90%RH。再者，描述了硬件配置与接口，包括门控制输出、门磁输入、火警输入、出门按钮输入以及继电器延时控制等功能。接着，介绍了通讯与联网能力，支持TCP/IP网络通讯和RS-485协议，具备广泛的读卡器兼容性。然后，提到了安装与供电要求，包括物理尺寸和电源要求。最后，说明了扩展与开发支持，提供了SDK工具包以满足个性化需求，并列出了联机距离规范确保通讯稳定。电梯门禁控制器另见多奥梯控硬件手册。

二、门禁控制器实物接线标注

门禁系统核心组件的技术规格。用户容量方面，在联网模式下可容纳10万张智能卡权限，脱机模式则无上限。数据存储能力强，脱机可存储20万条记录，联网则依服务器硬件而定。数据安全采用军工级高速闪存技术，确保不断电不失数据。环境适应性能良好，温度耐受范围为-40℃至70℃，湿度适应范围为10%-90%RH。通讯架构标配TCP/IP百兆网络通讯，RS-485通讯需定制。门控输出矩阵有单门、双门、四门控制器，每种控制器有不同的继电器配置。智能通行方案不仅支持刷卡/按钮组合通行，还支持数字凭证新型认证。读卡器兼容多种协议，外接读头配置依据门数不同有所差异。传输距离、安防接口配置、门控时间调节、组网能力、开发支持、物理规格及能耗

三、多奥门禁控制器接线示意图

门禁系统施工布线的关键要点，涵盖电源选择、电源线规格、接地要求、电源分离设计、电锁和读卡器布线、通讯线布线以及电梯门禁施工特殊要求等方面。强调使用高质量电源（如带变压器的线性电源或带机箱的开关电源），明确电源线和接地标准（如220V交流输入线采用三芯铜质电源线，线截面积≥1.5mm²，接地电阻＜4Ω）。提出控制器电源与电锁电源独立设计，避免电流波动影响系统稳定。电锁布线需独立引线，确保电压稳定，同时注意信号控制线的选择和防反接保护。读卡器布线要与强电隔离，选用合适协议的线缆。通讯线布线遵循以太网标准，RS-485总线布线需注意拓扑结构和终端电阻设置。电梯门禁施工需考虑随行电缆设计、抗振动与干扰措施及电源与接地要求。最后，强调线缆标识、测试与调试、防雷与浪涌保护等通用注意事项

门禁系统施工布线的关键要点，涵盖电源布线、电锁到门禁控制器布线、门禁读卡器到门禁控制器布线、门禁通讯线布线以及电梯门禁施工布线五个方面。针对电源布线，强调了电源选择、交流电源线的规范、电源分离的重要性；对于电锁到门禁控制器布线，明确了电源线规格、网线使用的限制；门禁读卡器到门禁控制器布线部分则阐述了线材选择和取电模式优化；门禁通讯线布线包括TCP/IP通讯线和RS - 485通讯线的具体要求；电梯门禁施工布线强调了特殊性及专业咨询的重要性。

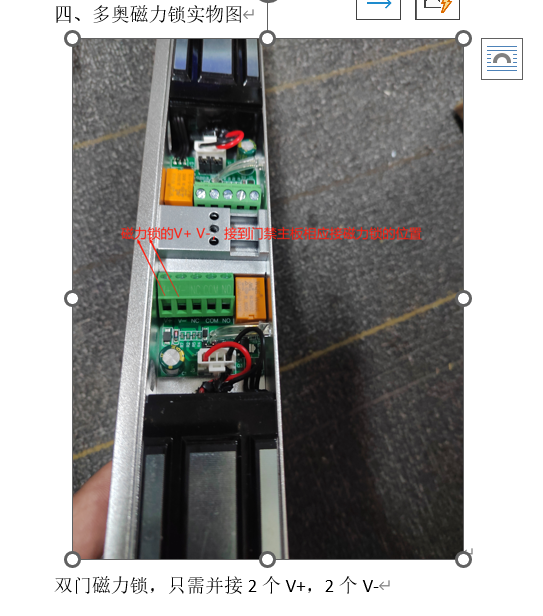

四、多奥磁力锁实物图

门禁系统施工布线的要点，涵盖五个主要方面。首先是门禁电源布线，强调了电源选择、电源线要求、接地要求以及电源分离的重要性，确保电源稳定供应。其次是电锁到门禁控制器的布线，重点在于电源线和信号线的选择，避免电流冲击和电磁干扰。第三部分是门禁读卡器到门禁控制器的布线，着重于线截面积要求和距离限制，确保身份信息准确传输。第四部分涉及门禁通讯线的布线，分别介绍了TCP/IP通讯线和RS-485通讯线的具体要求，确保通讯稳定。最后是电梯门禁施工布线的特殊要求，考虑到电梯运行特点和环境因素，提出了相应的防护措施。

从电源布线、电锁布线、读卡器布线、通讯线路和电梯门禁五个方面详细阐述了门禁系统的布线技巧。强调电源布线中电源选择、交流电源线防护及能量分流的重要性；电锁布线中线材的选择与使用网线的边界；读卡器布线的数据线选择与协议选择；通讯线路中TCP/IP和RS-485的应用；电梯门禁布线的定制化设计。最后提出系统布线的四大黄金法则：能量管理、线材哲学、协议选择以及专业协同。

双门磁力锁，只需并接2个V+，2个V-

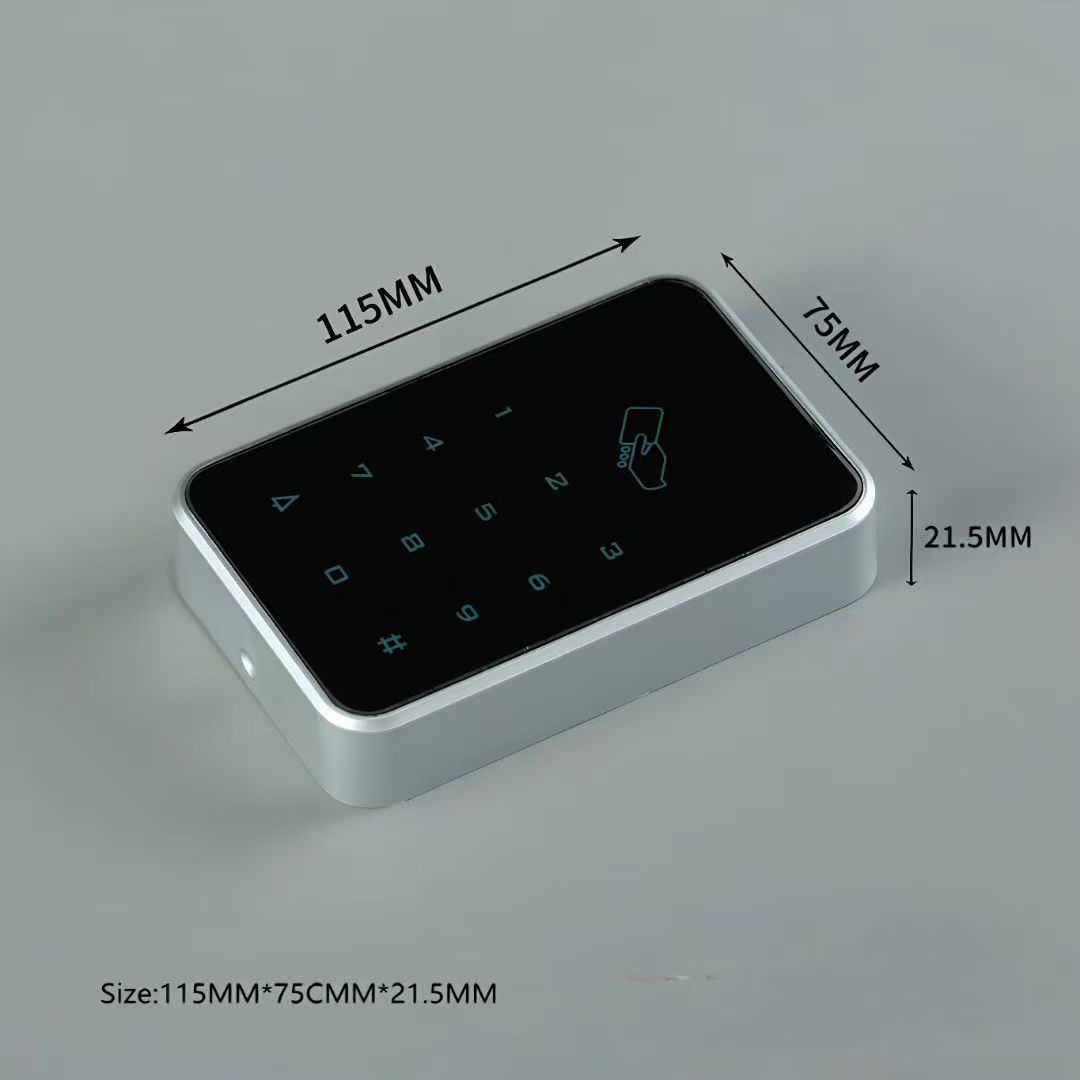

五、多奥门禁读头设置说明
1）门禁读卡器的通讯方式为485，所有门禁读头全部并接在多奥门禁主板的485处
2）多奥有配送有“1号门入”，“2号门入”，“3号门入”，“4号门入”，“1号门出”，“2号门出”，“3号门出”，“4号门出”总共8张设置卡
3）通过在多奥门禁读头上刷多奥厂家配送的设置卡，来设置读头是属于1，2，3，4哪个通道，以及是“出”还是“入”
4）门禁读卡器需要和门禁控制器接上线通电后，才能刷设置卡

六、门禁软件

智能门禁管理软件（DAIC - MJ - SF）针对企业、园区等场所提供了一套智能化、高可靠的门禁与考勤管理解决方案。该软件在人员信息管理方面，支持多维信息绑定、灵活的数据操作、批量导入和精准查询功能，确保信息的完整性和准确性；在出入记录管理上，能按多种条件组合查询并导出记录，便于统计分析和存档；在挂失卡处理上，采用独立标注方式，保证原始记录的完整性，有利于数据追溯和审计；此外，还具备快速筛选与精准定位功能，提高管理效率；门禁控制器自带脱机存储功能，保障数据安全。功能全面，涵盖人员管理、记录查询、挂失处理等全流程需求。其主要功能包括：人员信息全维度管理，支持添加持卡人员并绑定多维信息，提供灵活的人员数据操作；出入记录智能查询与导出，支持多条件组合查询并快速导出数据；挂失卡记录科学标注，区别于传统模式，保留原始记录完整性；快速筛选与精准定位，简化操作流程，提高管理效率；脱机存储与数据安全保障，门禁控制器可脱机存储大量记录，确保数据安全。此外，该软件还集成了梯控、考勤、在线巡更等功能，提供实时监控、报警、权限管理等安全功能，确保场所安全。度整合了门禁、闸机、梯控、访客及车行等多个子系统的无感通行系统。智能门禁考勤系统支持多种识别方式，误识率极低，且具备本地与云平台双管理模式，可灵活设置考勤规则和权限分级管控。闸机与智能派梯联动系统拥有快速通行、防尾随设计及动态派梯算法，优化了人员密集场所的通行效率。数字化访客管理系统实现了访客全流程线上化管理，包括预约、二维码通行权限及黑名单预警等功能。车行管理系统则采用双光谱车牌识别技术和无感通行功能，确保车辆快速准确通行，同时实现人车统一管控。首先，强调了其全面且灵活的人员管理功能，包括人员信息的多维度绑定、增删改查及批量导入操作，确保了人员身份的精准识别与高效管理。其次，细致阐述了门禁考勤出入记录管理，提供多种条件组合查询并支持结果导出，满足企业安全管理和考勤统计需求。再者，介绍了科学先进的挂失卡处理机制，采用标注法保留历史记录，保障数据完整性。此外，便捷高效的人员筛选功能和强大可靠的门禁控制器存储功能也得到了体现，后者能脱机存储20万条记录且遇停电不丢失。

七、门禁一卡通平台

智能一卡通系统是一种通过统一的卡片或虚拟载体，整合身份识别、消费、门禁、考勤等多种功能的智能化管理系统。该系统由多种设备组成，主要包括核心管理设备（服务器与数据库、管理工作站）、终端应用设备（身份识别与门禁设备、消费与支付设备、考勤与签到设备、停车场与通道设备、其他专用终端）、卡片与存储介质（接触式IC卡、非接触式IC卡、手机虚拟卡、生物特征载体）、发卡与管理设备（发卡器、写卡器、卡片打印机）、辅助设备（网络设备、电源与安防设备、显示与输出设备、密码键盘）以及扩展设备（生物识别设备、物联网设备、移动终端）。各子系统（门禁管理、考勤管理、消费管理、巡更管理、停车场管理、梯控管理、通道闸机、访客管理、会议签到、图书馆管理、能源管理）共享统一数据库与卡片权限，支持与第三方系统集成，实现“一卡通行”的集中管理与数据分析。
