这篇博客整理了MATLAB Simulink中遇到的四种典型错误及其解决方法：1. 改变工作目录到可写位置；2. 解决代数环问题，通过添加延迟模块消除；3. 对于特定函数报错，尝试重启MATLAB；4. 对于超过1000个连续过零事件，可以选择自适应过零检测算法或关闭指定模块的过零检测。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

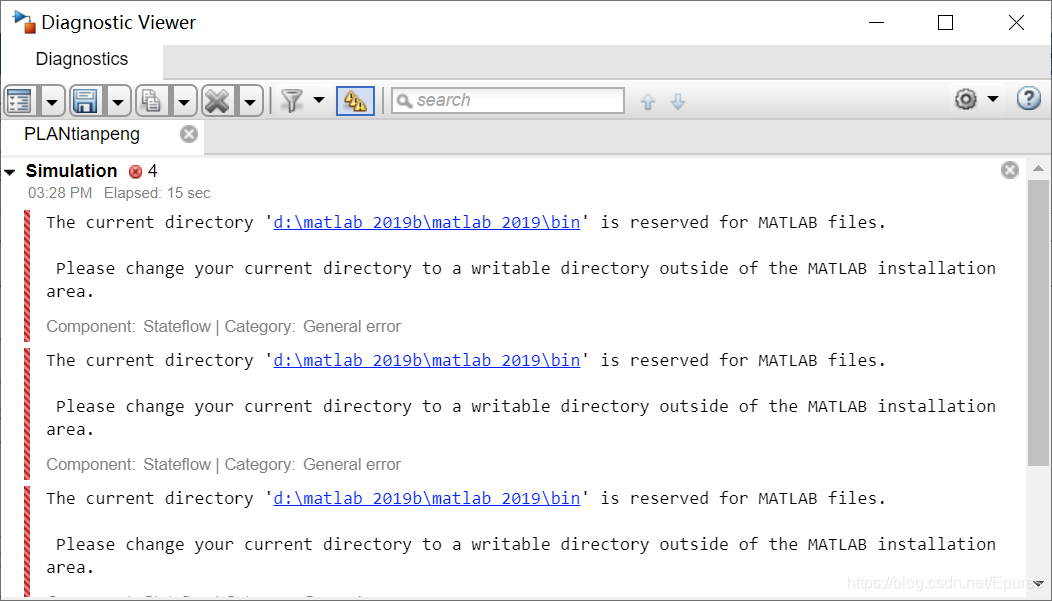

Error 1. Please change your current directory to a writable directory outside of the MATLAB installation area.

路径设置有误
提示目录需要更改
将m文件的current folder路径更改至与simulink文件一致的文件夹下即可。
（将MATLAB主界面的current folder路径改成一个program file–MATLAB以外的路径，并将已经建立好的.mdl文件复制到current folder路径的文件夹下，再从该路径打开.mdl文件就不会有报错了）

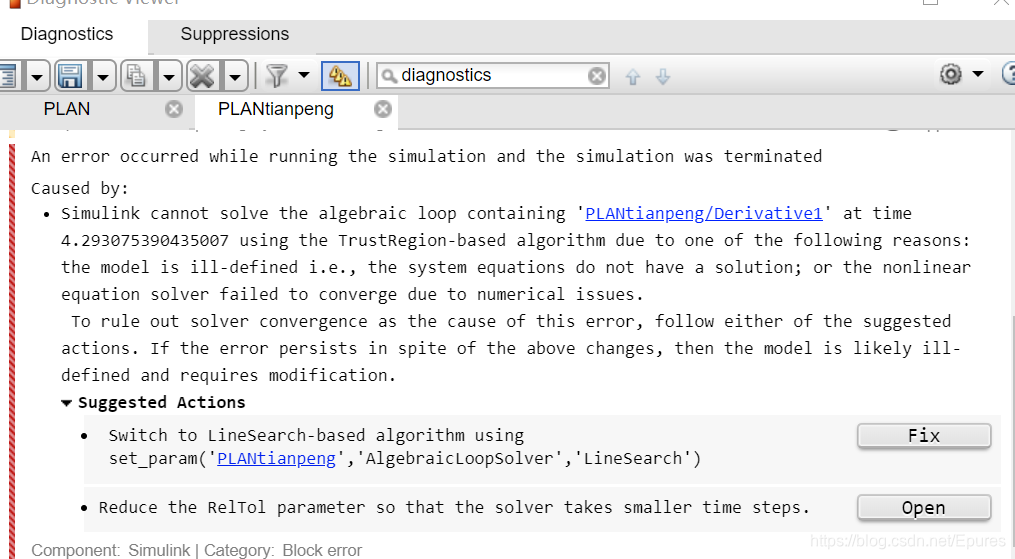

Error 2.Simulink cannot solve the algebraic loop containing.

代数环
Simulink中大部分的模块都是直通模块，因此很容易形成代数环。在整个回路中，只包含直通模块就会形成代数环，反馈回路有延时模块就会消除代数环。
消除algebraic loop代数环，在报错提示的
