基于STM8系列单片机驱动74HC595驱动两个3位一体的数码管

1)单片机/ARM硬件设计小知识,分享给将要学习或者正在学习单片机/ARM开发的同学。

2)内容属于原创,若转载,请说明出处。

3)提供相关问题有偿答疑和支持。

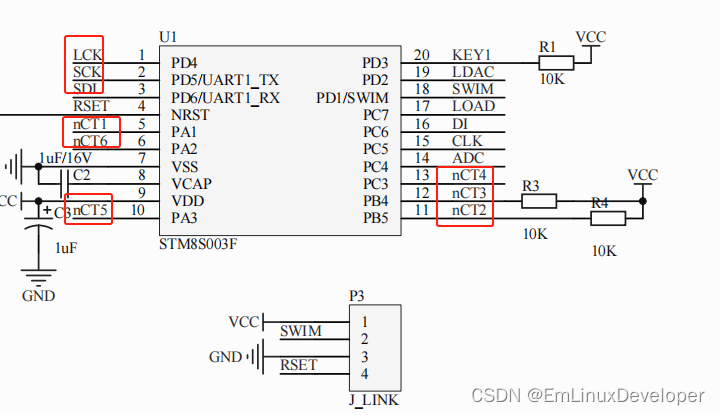

为了节省单片机MCU的IO口资源驱动6个数码管,使用串转并IC 74HC595,原理图如下,单片机使用到的pin接线如下:


使用单片机IO口扫描分时复用的形式驱动6位数码管,源码可以在博主主页下载如下:

STM32单片机利用74HC595驱动数码管是一种常见的方法。以下是详细步骤: 1. 连接硬件:首先,将数码管的共阳极引脚连接到74HC595芯片的输出引脚,并将74HC595的时钟引脚(CLK)连接到STM32单片机的某个GPIO引脚;将74HC595的数据引脚(DATA)连接到STM32单片机的另一个GPIO引脚;将74HC595的锁存引脚(LATCH)连接到STM32单片机的第三个GPIO引脚。 2. 初始化:在STM32单片机上,配置相应的GPIO引脚为输出模式。然后,设置锁存引脚为低电平。 3. 数据发送:以适当的形式将要显示的数字或字符数据存储在一个数组中。然后,使用移运算将数据逐发送到74HC595芯片。具体实现时,通过逐将数据写入数据引脚,并在每次写入后将时钟引脚上升沿触发以将数据移74HC595芯片。 4. 确定数据有效:当所有的数据都被正确移74HC595芯片后,将锁存引脚置为高电平。这将导致芯片将存储的数据显示在数码管上。 5. 重复步骤:通过循环结构重复步骤3和4,以连续显示多个字符或数字。 使用74HC595驱动数码管具有优点,如节约IO资源,允许连接更多的数码管,并可以通过级联多个74HC595芯片以驱动更多的数码管。此外,通过移方式发送数据,可以快速更新显示内容。当然,还要注意74HC595芯片的工作电压和电流要求,以及连接电阻等其他硬件设置。
