基于STM32F103C8T6的74HC595驱动8位数码管模块学习

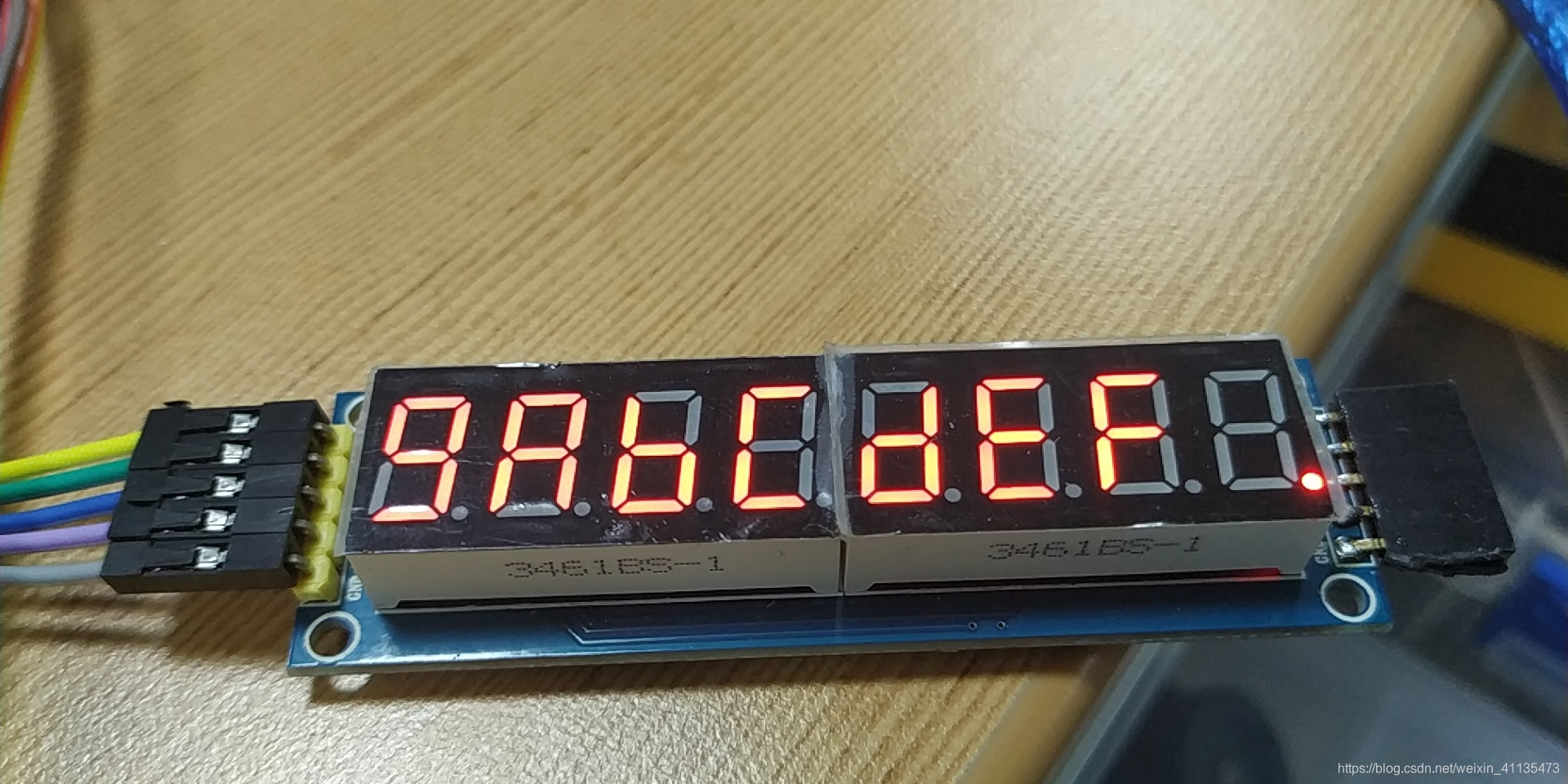

相信很多玩STM32的小伙伴都用过数码管来做什么数字时钟、数字秒表、数字计数器等等数显的有趣好玩的东西；我这里就简单说明一下对数码管的理解和应用吧。先上图给大家看看我的数字字母滚动显示屏效果吧！
单片机：STM32F103C8T6最小系统板
开发环境：keil MDK
开发模块：2个74HC595通过级联控制的8位数码管

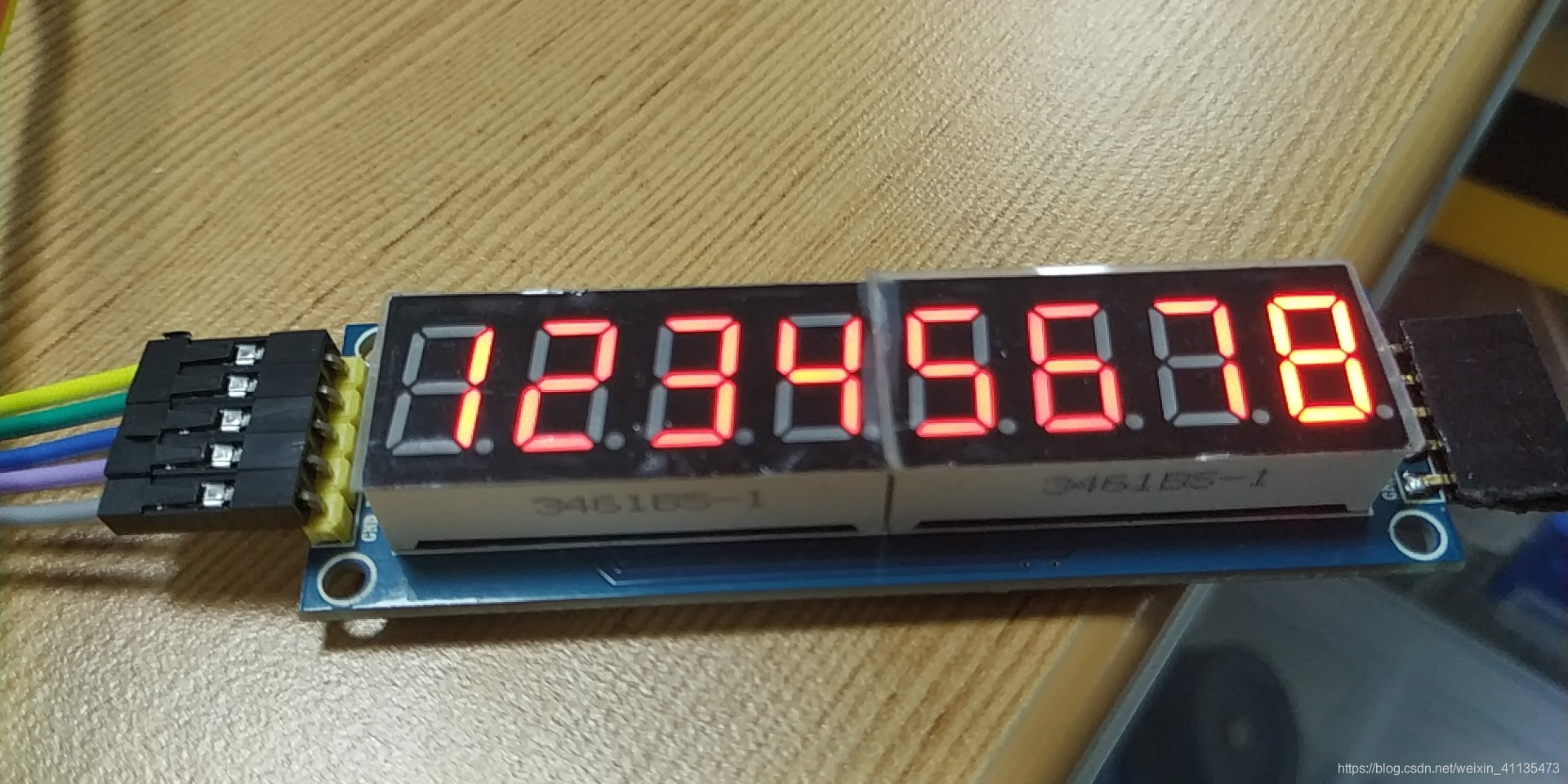

数码管0~F滚动显示
数码管0~F滚动显示

简要介绍

对于初学者来说，数码管是一个很简单却又不简单的东西，应用场景非常多，对于一些普通的数码管我了解到的大概有以下这些：

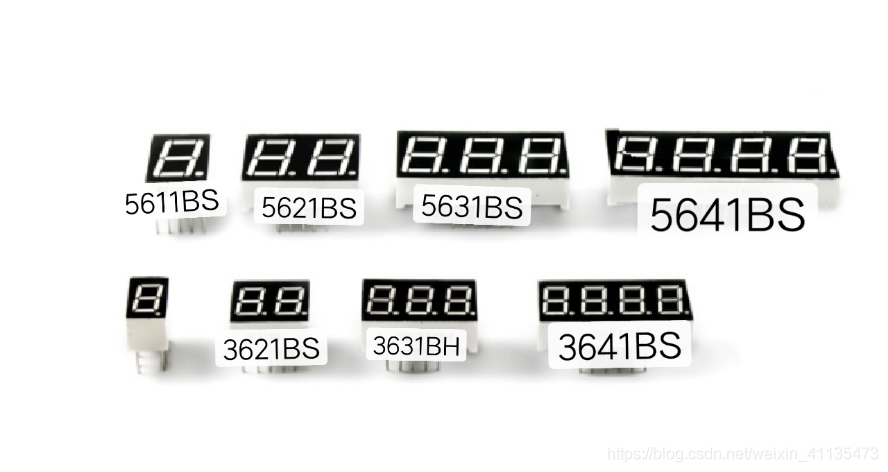

各种各样的数码管
那么我们先从最简单的来分析：
先从一位的共阳（BS）数码管来看
首先怎么检测共阳的数码管呢？可以直接用万用表：红表笔接电源正极，黑表笔接电源负极，档位打到电阻档或者短路档，单个的数码管一般有10个引脚，其中两个是地，可以用红表笔随便先接一个脚不动，黑表笔一个个点找到地就会亮&#x
