表面等离子体共振新进展！

最新推荐文章于 2025-07-29 21:31:10 发布

原创最新推荐文章于 2025-07-29 21:31:10 发布 · 1.2k 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#人工智能 #java #机器学习 #python #大数据

背景介绍

表面等离子体共振(Surface plasmon resonance, SPR)是自由电子在入射光电场作用下的集体振荡，能将耗散的外部能量压缩到局域纳米尺度区域，引起了广泛的研究兴趣。局域表面等离子体共振具有等离子体共振波长可控，与光作用时电场强度显著增强等特殊光学特性，使等离子体材料在太阳能捕获和转换方面具有一定的吸引力。然而，目前等离子体诱导的太阳能转化为燃料的反应效率仍然较低，这也是限制这项技术被广泛应用的一个重要因素。

作者：Hao Li, Shengyang Wang, Mingtan Wang, Yuying Gao, Jianbo Tang, Shengli Zhao, Haibo Chi, Pengfei Zhang, Jiangshan Qu, Fengtao Fan, and Can Li

第一通讯单位：University of Chinese Academy of Sciences, Beijing

本文报道了一种高效电荷收集器Li0.2TiO2用于等离子体金属Au NPs，在Au/TiO2中插入Li+可显著提高Au/TiO2在等离子体诱导水氧化过程中的太阳能转换效率，本方法与Au/TiO2相比，能有效提高等离子体诱导水氧化的光电流。

本文要点

1. 本文通过电池放电时间来控制锂化过程中插入Au/TiO2的锂。对比插入前后的Au/TiO2，Au/Li0.2TiO2的光电流密度是Au/TiO2的33倍，从3.5 μAcm大幅提高。

2. Li0.2TiO2优异的光电催化性能主要归功于其导电性能的增强和较高的催化活性。

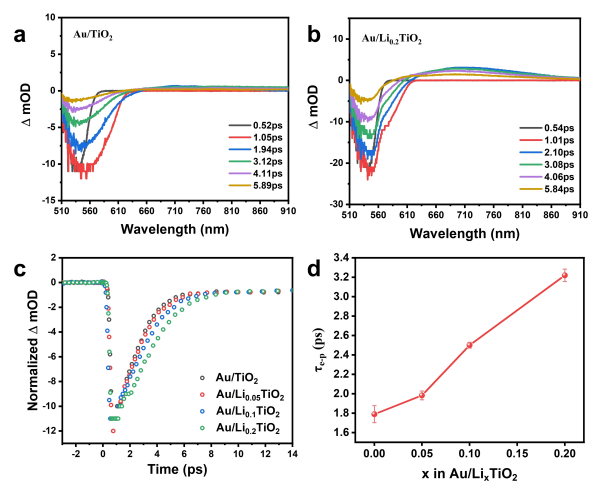

3. 超快瞬态吸收光谱表明，锂插入TiO2可以改变Au纳米颗粒的热电子弛豫动力学。

图文速递

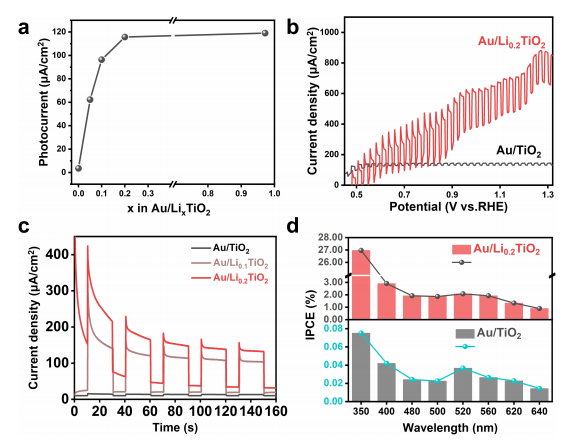

图片1. a) λ>480 nm下Au/LixTiO₂光电阳极1.3 V(对RHE)的光电流与Li+插层量的关系。b) Au/TiO₂和Au/Li_0.2TiO₂在λ>480nm切光照下的线性扫描伏安图。c) λ>480nm下Au/TiO₂、Au/Li_0.1TiO₂和Au/Li_0.2TiO₂在1.3 V (vs. RHE)下的I-t曲线。d) Au/TiO₂和Au/Li_0.2TiO₂光电阳极的入射光子电流效率(IPCE)。

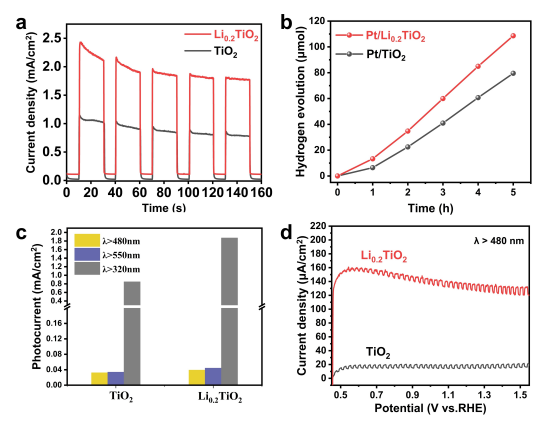

图片2. a)全光谱光下记录的TiO₂和Li_0.2TiO₂电流密度为1.3 V (vs. RHE)。b) Pt/TiO₂和Pt/Li_0.2TiO₂在全谱辐照下的析氢活性。c) TiO₂和Li_0.2TiO₂在不同波长光下的PEC性能对比。d) TiO₂和Li_0.2TiO₂在480nm λ>截光下的线性扫描伏安图。

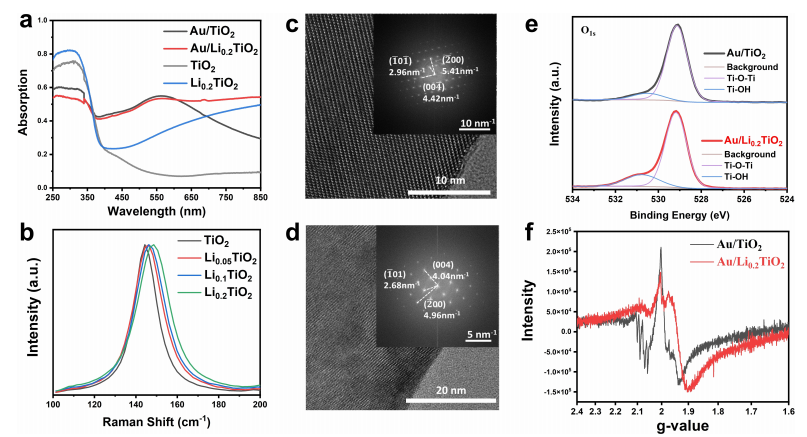

图片3. a) Au/TiO₂和Au/Li_0.2TiO₂、TiO₂和Li_0.2TiO₂的紫外可见光谱。b) Li_xTiO₂的拉曼光谱。c,d) HRTEM图像和对应的Au/TiO₂和Au/Li_0.2TiO₂中TiO₂和Li_0.2TiO₂区域的FFT图像。e) Au/TiO₂和Au/Li_0.2TiO₂: O1s的XPS光谱。f)的EPR光谱Au/TiO₂和Au/Li_0.2TiO₂在77k下记录

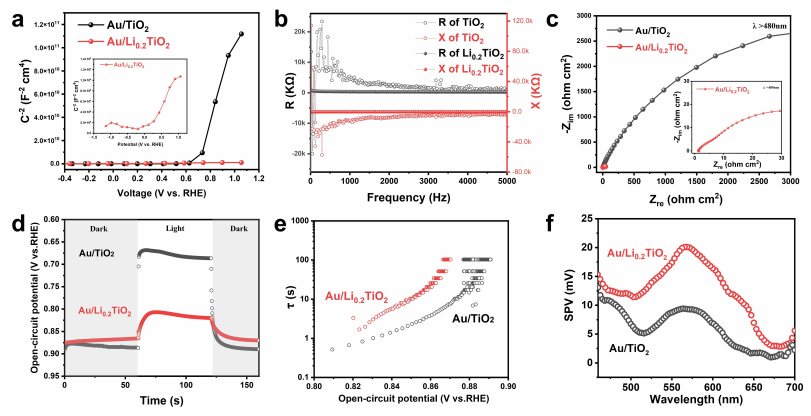

图片4. a) Au/TiO₂和Au/Li_0.2TiO₂的Mott-Schottky (M-S)曲线。b) TiO₂和Li_0.2TiO₂的固态阻抗分析，其中R(KΩ)为实部，X(KΩ)为虚部。c) Au/TiO₂和Au/Li_0.2TiO₂在λ>480nm光照下的电化学阻抗谱。插图为Au/Li_0.2TiO₂ EIS结果放大图。d) Au/TiO₂和Au/Li_0.2TiO₂在480nm λ>可见光下的开放电位研究。e)从开路电位测试计算出的平均电子寿命(τ)。f)Au/TiO2和Au/Li0.2TiO2的表面光电压谱
