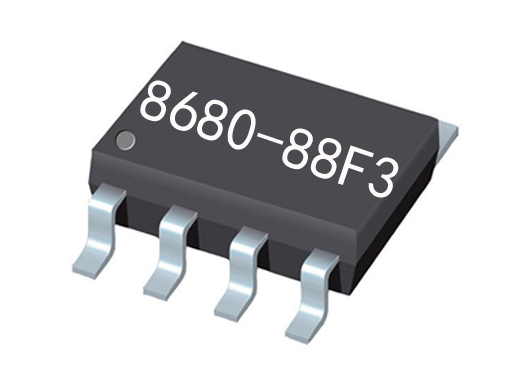

在现代LED照明控制领域，8680-88F3电位器调光芯片以其高效稳定的性能表现，成为小功率调光应用的热门选择。这款SOP-8封装的集成电路专为便携式照明设备设计，通过简单的电位器操作即可实现精准的亮度调节，在台灯、补光灯和小夜灯等场景中展现出卓越的实用价值。
核心功能解析
该芯片采用双供电模式设计，既支持4节AAA电池组成的6V直流电源，也可兼容6V适配器供电。其独特的电位器集成开关结构实现了电源管理一体化：当旋钮旋转至OFF档位时，系统完全断电，静态电流低至0.8μA，极大延长了电池供电设备的使用寿命；切换至ON档位后，LED自动以10%的最低亮度启动，通过270度旋转行程可平滑调节亮度至100%满幅输出。这种渐进式调光方案有效避免了传统PWM调光可能产生的频闪现象，特别适合需要护眼功能的阅读场景。
电气特性深度解读
在标准工作条件下（5V供电，25℃环境温度），芯片展现出优异的能效表现。2.4-5.0V的宽电压范围使其能够适应各类供电环境，1.5mA的工作电流确保了系统运行的经济性。输出驱动能力方面，高低电平均提供8-15mA的稳定电流输出，可直接驱动中小功率LED模组，省去了外置驱动电路的空间和成本。值得注意的是，芯片在-20℃至+85℃的宽温域内保持稳定工作，其工业级温度适应性使其能胜任从寒带到热带的各种使用环境。
典型应用电路设计
实际应用中推荐采用RC滤波电路对电源输入端进行去耦处理，典型配置为100μF电解电容并联0.1μF陶瓷电容。电位器连接建议选用10kΩ线性型，通过10nF电容接地以消除旋钮操作时可能产生的噪声干扰。LED输出端需串联限流电阻，阻值计算公式为R=(VDD-VF)/ILED，其中VF为LED正向压降，ILED建议控制在10mA左右以获得最佳能效比。对于需要多颗LED并联的场景，应确保总电流不超过芯片最大驱动能力，必要时可增加晶体管扩流电路。
性能优化技巧
1. 电源稳定性提升：当使用碱性电池供电时，建议在VDD与GND之间接入220μF以上的储能电容，以补偿电池内阻增大时的电压跌落。
2. 调光线性度改善：若出现亮度调节非线性现象，可通过在电位器两端并联100kΩ电阻来修正旋转角度与亮度变化的对应关系。
3. 热管理方案：持续满功率工作时，芯片结温可能升至60℃以上，在密闭空间应用中建议在芯片底部敷设铜箔散热区域。
4. ESD防护措施：人体静电可能通过电位器轴芯导入电路，在电位器金属外壳与GND之间加入1MΩ电阻和5.1V稳压管可有效防护。
市场竞品对比
相较于常见的调光方案，8680-88F3在三个方面具有明显优势：其一，集成度更高，省去了外部MOS管和续流二极管；其二，调光曲线更加平滑，彻底消除了低亮度时的抖动现象；其三，待机功耗降低约70%，特别适合电池供电设备。实测数据显示，使用800mAh容量的AAA电池组时，典型小夜灯应用场景下的连续工作时间可达120小时以上。
故障排查指南
当出现调光功能异常时，可按照以下步骤诊断：
1. 测量VDD电压是否稳定在2.4-5V范围内
2. 检查电位器中心抽头电压是否随旋转在0.3VDD-0.7VDD间线性变化
3. 用示波器观察LED输出端波形，正常应为无抖动的直流电平
4. 确认PCB布局中模拟地与功率地单点连接，避免地环路干扰
随着智能照明向微型化方向发展，8680-88F3这类高度集成的调光解决方案正展现出越来越强的市场竞争力。其平衡的性能参数和极简的外围电路需求，使其成为DIY爱好者和专业设计师共同青睐的选择。未来通过集成蓝牙或Wi-Fi控制接口，这类基础调光芯片还将拓展出更广阔的应用空间。
