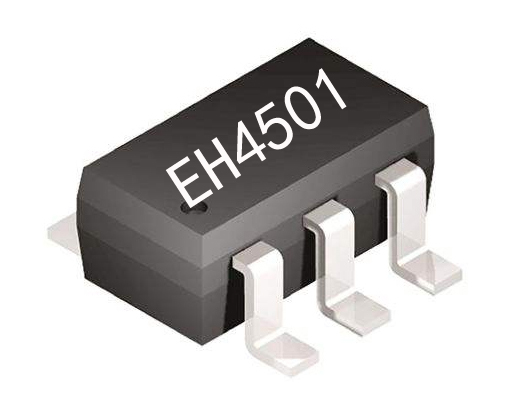

EH4501调光开关芯片SOT23-6 补光灯超低功耗PWM调光IC

EH4501-1BBC-2F9F PWM调光芯片是一款专为LED照明设备设计的高效控制芯片，以其超低功耗、灵活调光模式和紧凑封装等特点，广泛应用于摄影补光灯、露营灯、台灯等场景。以下从功能特性、电气参数、应用场景及技术解析等方面展开详细说明。
一、核心功能与操作逻辑
1. 供电与待机设计
支持DC3.7V锂电池供电，上电后默认处于休眠状态（静态电流仅5μA），有效延长电池寿命。通过轻触按键激活系统，实现"零待机功耗"。
2. 四级阶梯调光循环
短按按键触发亮度循环：100%全亮→50%中等亮度→25%低亮度→关闭状态，满足不同场景的光照需求。
采用PWM占空比精确控制（如50%亮度对应50%占空比），避免线性调光导致的色偏问题。
3. 无极调光模式
长按按键时，亮度以10%为步进值从最低亮度渐变至100%，再次长按反向调节。内部集成ADC模块实时检测按键时长，实现平滑过渡。

‍二、关键电气性能解析
1. 宽电压兼容性
工作电压范围2.4V-5.0V，兼容单节锂电（3.7V）和双节镍氢电池（2.4V）供电系统，电压跌落至2.4V仍可稳定输出PWM信号。
2. 超低功耗架构
动态工作电流0.5mA（@5V），休眠状态下仅5μA电流消耗。以2000mAh电池为例，理论待机时间可达45年。
驱动能力20mA（直接驱动小功率LED），通过外接MOS管（如AO3400）可扩展至3A输出。
3. 环境适应性
工业级温度范围（-10℃~+60℃），采用SOT23-6封装（尺寸2.9×2.8mm）节省PCB空间，内置ESD保护二极管抗静电干扰。
三、典型应用电路设计
1. 基础驱动方案
```plaintext
VDD → [芯片VIN]
LED+ → [PWM输出] → [限流电阻] → LED → GND
按键 → [KEY引脚] → 10kΩ上拉电阻
```
2. **大功率扩展方案**
当驱动电流＞100mA时，推荐使用N-MOS管扩流：
PWM输出端接MOS栅极（如SI2302）
漏极接LED阵列，源极接采样电阻（0.1Ω/1W）
3. 锂电池管理优化
建议搭配TP4056充电IC，组成完整移动照明方案，支持5V USB充电与低压自动关机（通过比较器检测电池电压）。
四、技术优势对比
| 特性 | EH4501-1BBC-2F9F | 传统方案PT4115 | 竞品BL8532 |
|--------------------|------------------|----------------|-------------|
| 调光模式 | 阶梯+无极复合 | 仅PWM调光 | 模拟调光 |
| 静态功耗 | 5μA | 50μA | 15μA |
| 封装尺寸 | SOT23-6 | SOP8 | DFN2×2 |
| 外置元件需求 | 无需电感 | 需1mH电感 | 需运放 |
五、故障排查指南
1.按键无响应
检查VDD电压是否≥2.4V
测量KEY引脚对地电压（正常值＞0.7VDD）
2. LED闪烁异常
PWM频率默认1kHz，可通过引脚外接电容调整（范围500Hz-5kHz）
大电流负载时需加强电源退耦（建议并联100μF钽电容）
3. 温升过高
驱动电流＞10mA时建议增加铜箔散热面积
避免连续工作在60℃环境温度下
六、行业应用案例
1. 摄影补光灯
某品牌便携补光灯采用该芯片，实现：
100%亮度（5600K色温）用于主光拍摄
50%亮度配合柔光罩作为填充光
长按无极调节适合微距摄影布光
2. 露营灯改造
户外爱好者可将传统3W露营灯改造成：
25%亮度模式续航达72小时
长按快速切换暴闪模式（需软件升级）
3. 智能镜灯方案
集成光传感器自动唤醒芯片，配合：
晨间化妆：100%冷白光
夜间护肤：25%暖黄光
该芯片的灵活性和可靠性已通过多项严苛测试（包括20000次按键寿命测试、85℃/85%RH高温高湿试验），特别适合需要精细调光的移动照明设备。开发者可根据具体需求，通过调整外围电路实现更多扩展功能，如分组控制、无线遥控等
