视频地址:手把手教你使用YOLO11实现车辆检测与追踪系统_哔哩哔哩_bilibili

🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳🥳

各位小伙伴,大家好,这里是肆十二,yolo11系列我们已经更新了很多期,每期的资源中我们不仅仅提供了yolo11的模型,还提供了v5以及v8等模型方便大家进行比较。本期我们要进行的是可见光场景下的船舶识别,包含各式各样不同类型的船舶,详细的类别如下:

  • ‘Aircraft Carrier’:航空母舰
  • ‘Auxiliary Ships’:辅助舰船
  • ‘Other Ship’:其他船只
  • ‘Other Warship’:其他军舰
  • ‘Destroyer’:驱逐舰
  • ‘Dock’:船坞
  • ‘Hovercraft’:气垫船
  • ‘Submarine’:潜艇
  • ‘Ferry’:渡船
  • ‘Barge’:驳船
  • ‘Cruiser’:巡洋舰
  • ‘Frigate’:护卫舰
  • ‘Motorboat’:摩托艇
  • ‘Landing’:登陆
  • ‘Yacht’:游艇
  • ‘Other Merchant’:其他商船
  • ‘Patrol’:巡逻
  • ‘Commander’:指挥官
  • ‘Tugboat’:拖船
  • ‘Container Ship’:集装箱船
  • ‘Cargo’:货物
  • ‘Oil Tanker’:油轮
  • ‘RoRo’:滚装船
  • ‘Sailboat’:帆船
  • ‘Fishing Vessel’:渔船

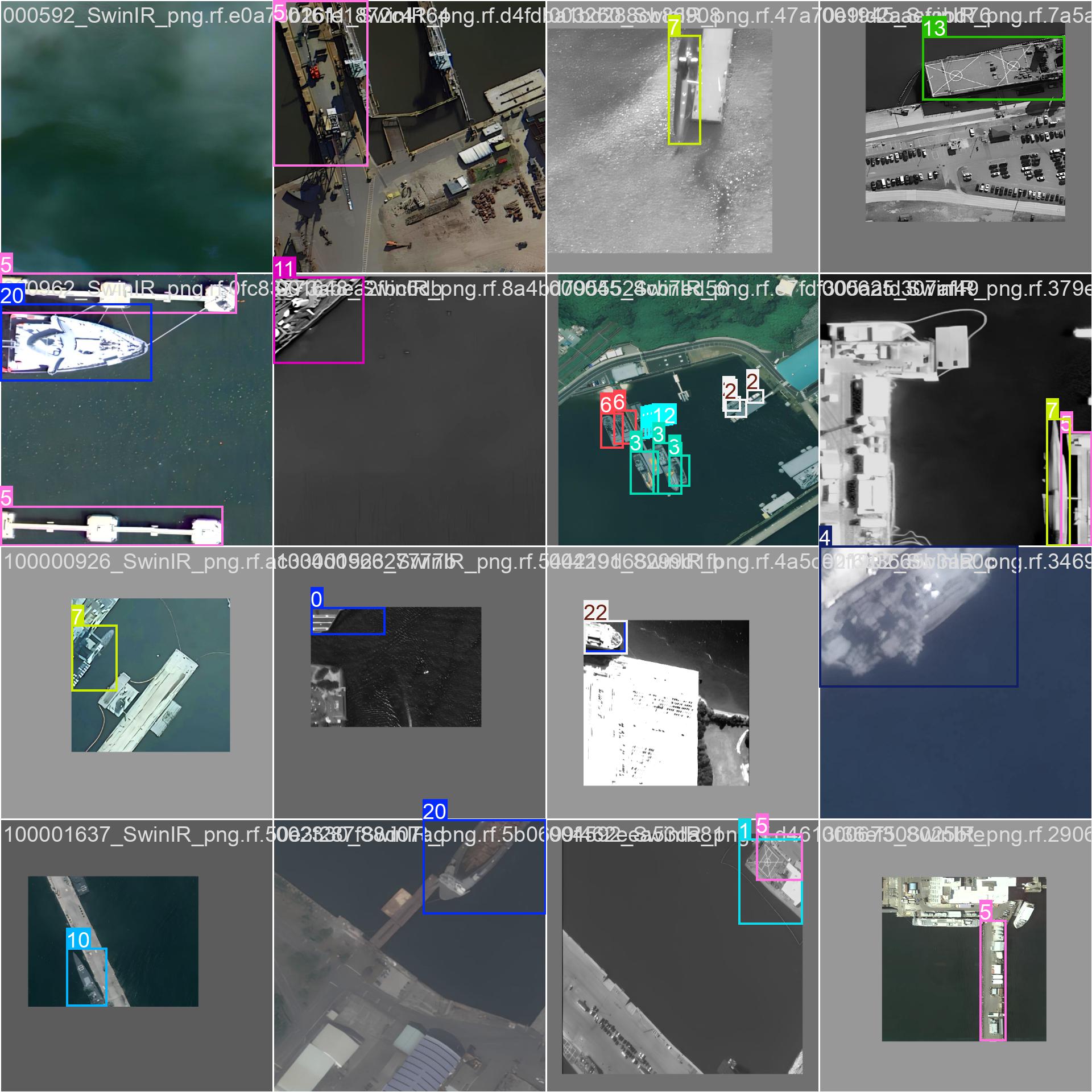

以下是部分数据示例。

41-kejian_train_batch0

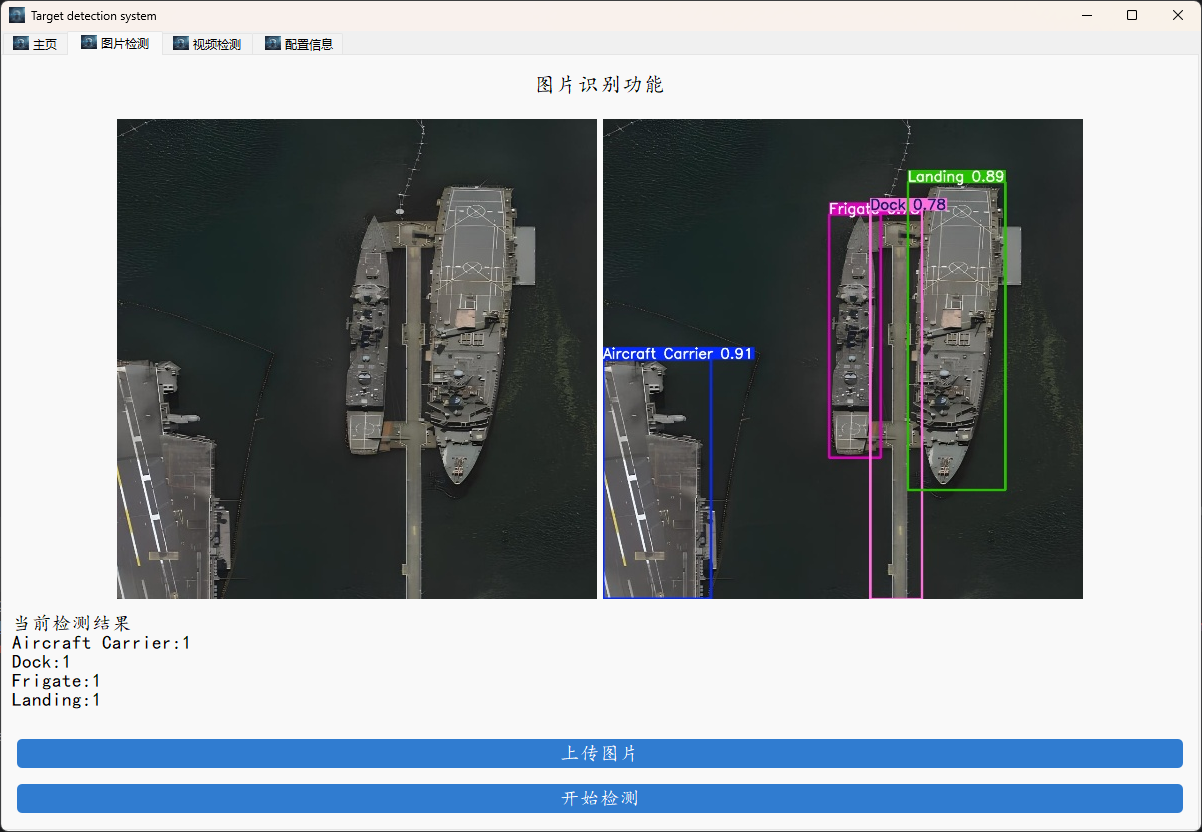

下面是部分实现效果,支持视频和图像检测。

image-20250302142932672

image-20250302142949340

项目实战

进行项目实战之前请务必安装好pytorch和miniconda。

不会的小伙伴请看这里:Python项目配置前的准备工作-优快云博客

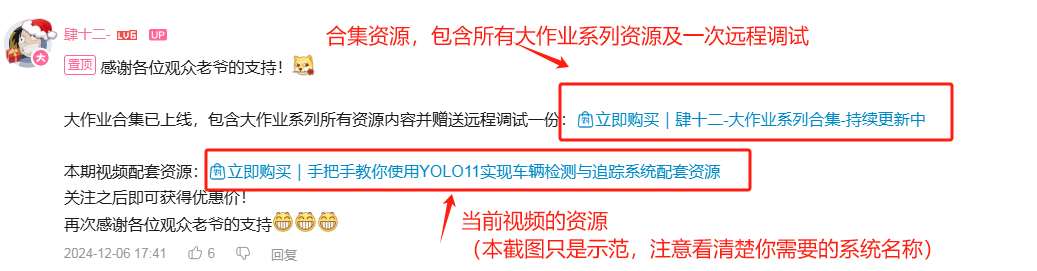

配置之前首先需要下载项目资源包,项目资源包请看从上方视频的置顶评论中或者是博客绑定资源获取即可。

image-20250111195350376

环境配置

环境配置请看这里:【肆十二】YOLO系列代码环境配置统一流程-优快云博客

本地模型训练

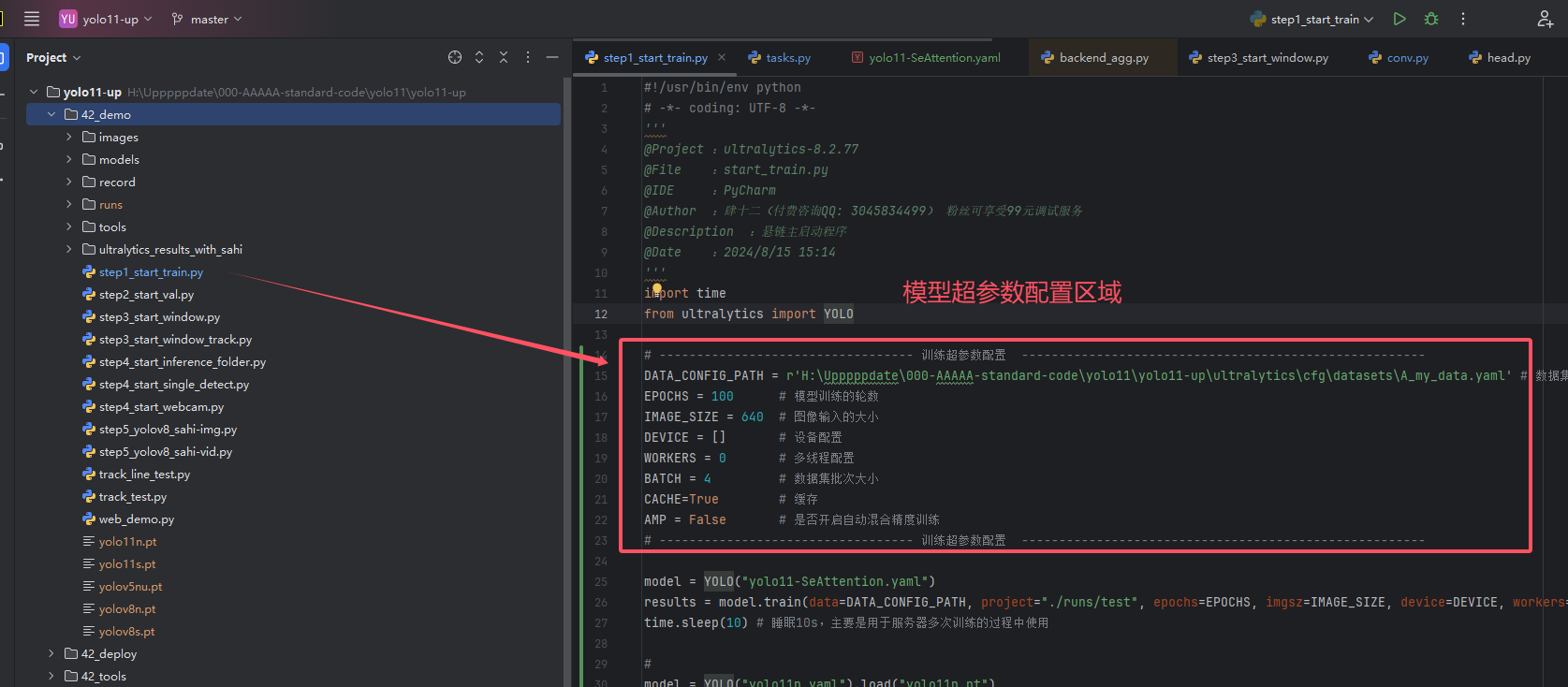

模型训练使用的脚本为step1_start_train.py,进行模型训练之前,请先按照配置好你本地的数据集。数据集在 ultralytics\cfg\datasets\A_my_data.yaml目录下,你需要将数据集的根目录更换为你自己本地的目录。

image-20241204100852481

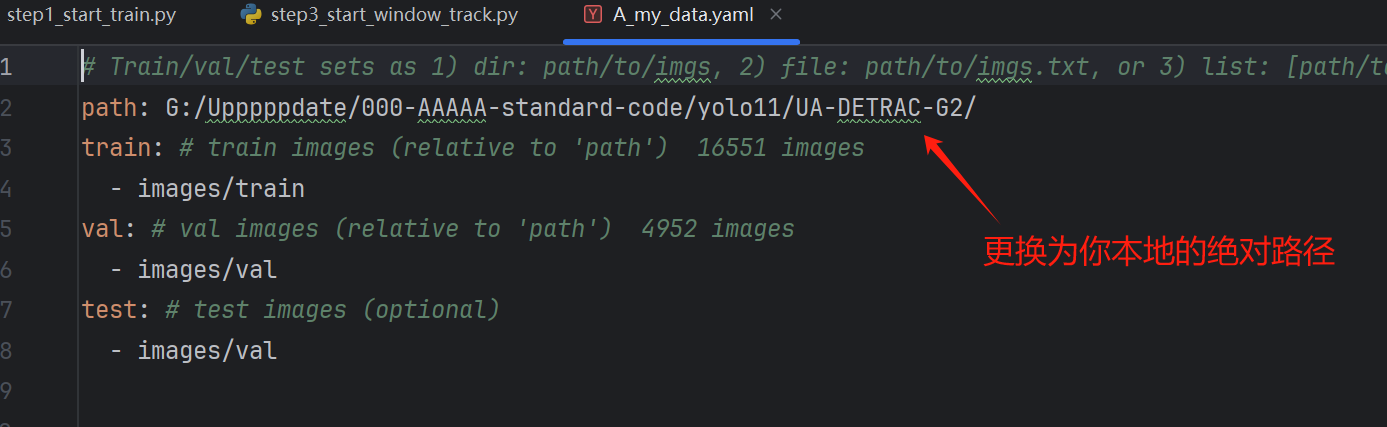

image-20250109222911440

更换之后修改训练脚本配置文件的路径,直接右键即可开始训练。

image-20250109223259429

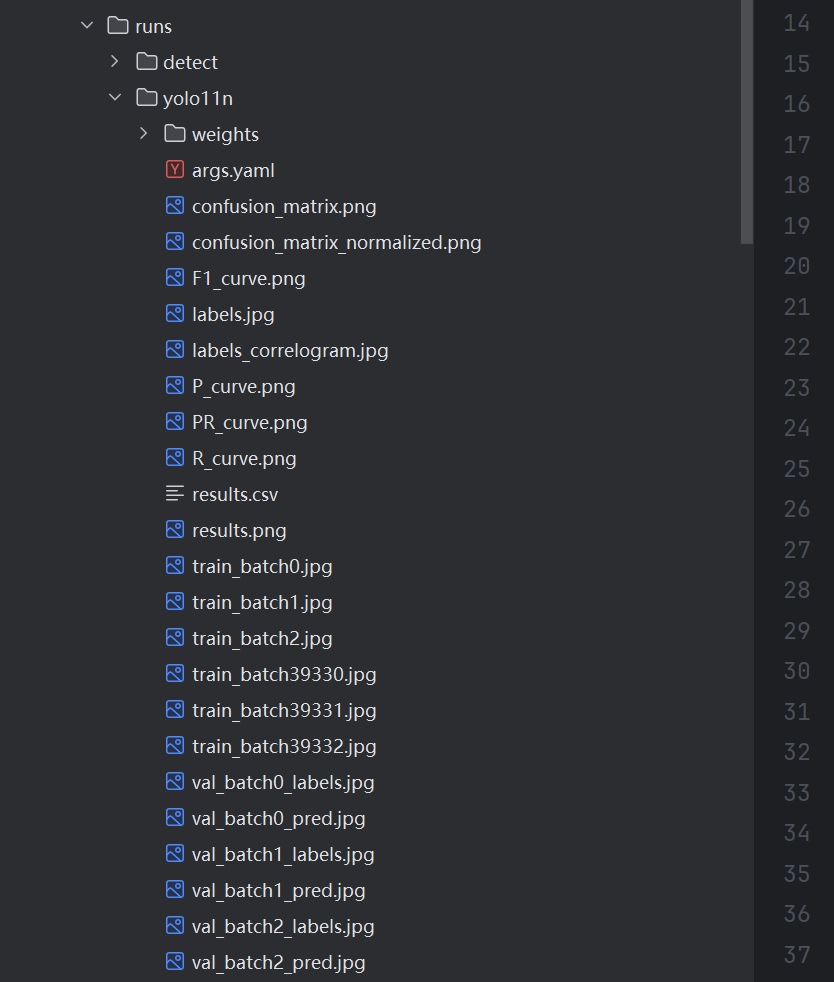

训练开始前如果出现报错,有很大的可能是数据集的路径没有配置正确,请检查数据集的路径,保证数据集配置没有问题。训练之后的结果将会保存在runs目录下。

image-20241204101214326

GPU服务器训练(可选)

目前蓝耘GPU可以薅羊毛,推荐小伙伴从这个网站使用GPU云来进行训练,新用户注册会获得30元的代金券。

注册地址:蓝耘GPU智算云平台

服务器使用指南:手把手教你使用服务器训练AI模型_哔哩哔哩_bilibili

模型测试

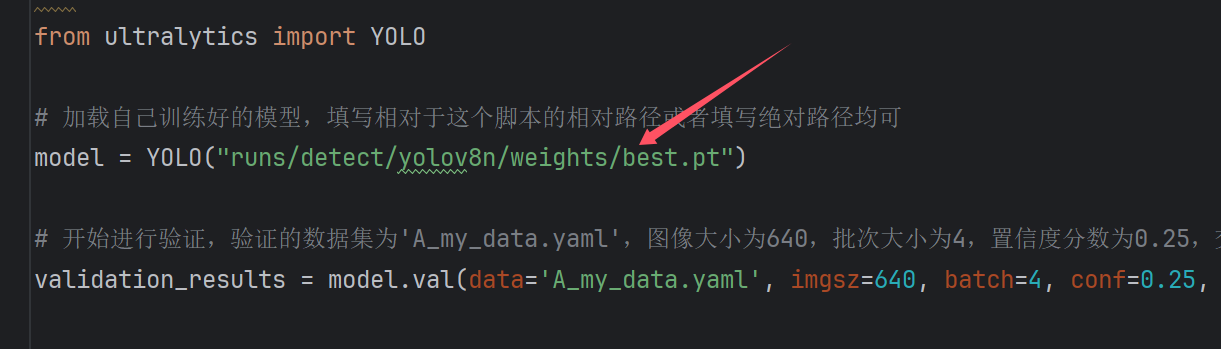

模型的测试主要是对map、p、r等指标进行计算,使用的脚本为 step2_start_val.py,模型在训练的最后一轮已经执行了测试,其实这个步骤完全可以跳过,但是有的朋友可能想要单独验证,那你只需要更改测试脚本中的权重为你自己所训练的权重路径,即可单独进行测试。

image-20241204101429118

图形化界面封装

图形化界面进行了升级,本次图形化界面的开发我们使用pyside6来进行开发。PySide6 是一个开源的Python库,它是Qt 6框架的Python绑定。Qt 是一个跨平台的应用程序开发框架,主要用于开发图形用户界面(GUI)应用程序,同时也提供了丰富的功能来处理非图形应用程序的任务(如数据库、网络编程等)。PySide6 使得开发者能够使用 Python 编写 Qt 6 应用程序,因此,它提供了Python的灵活性和Qt 6的强大功能。图形化界面提供了图片和视频检测等多个功能,图形化界面的程序为step3_start_window_track.py

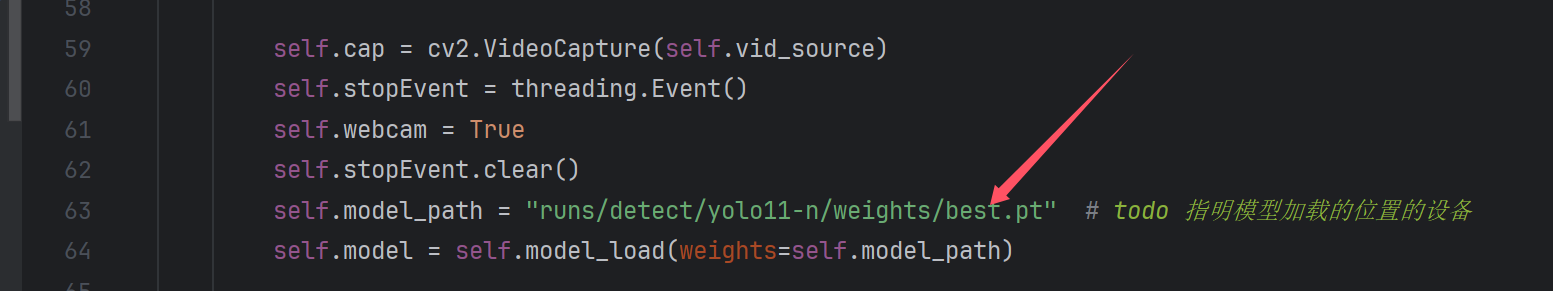

如果你重新训练了模型,需要替换为你自己的模型,请在这里进行操作。

image-20241204101842858

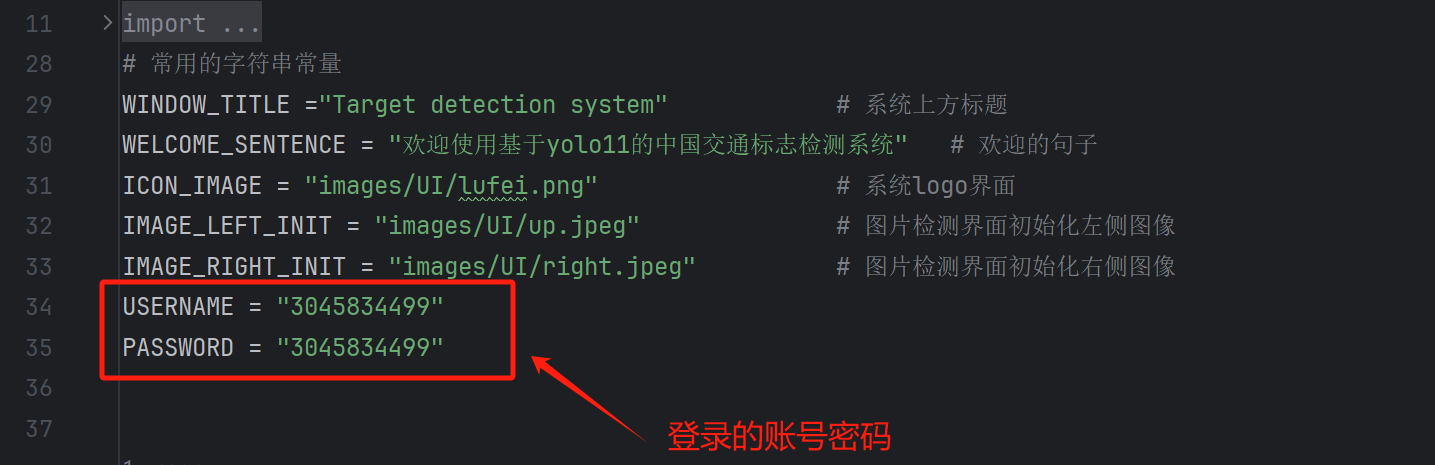

如果你想要对图形化界面的题目、logo等进行修改,直接在这里修改全局变量即可。

image-20241204101949741

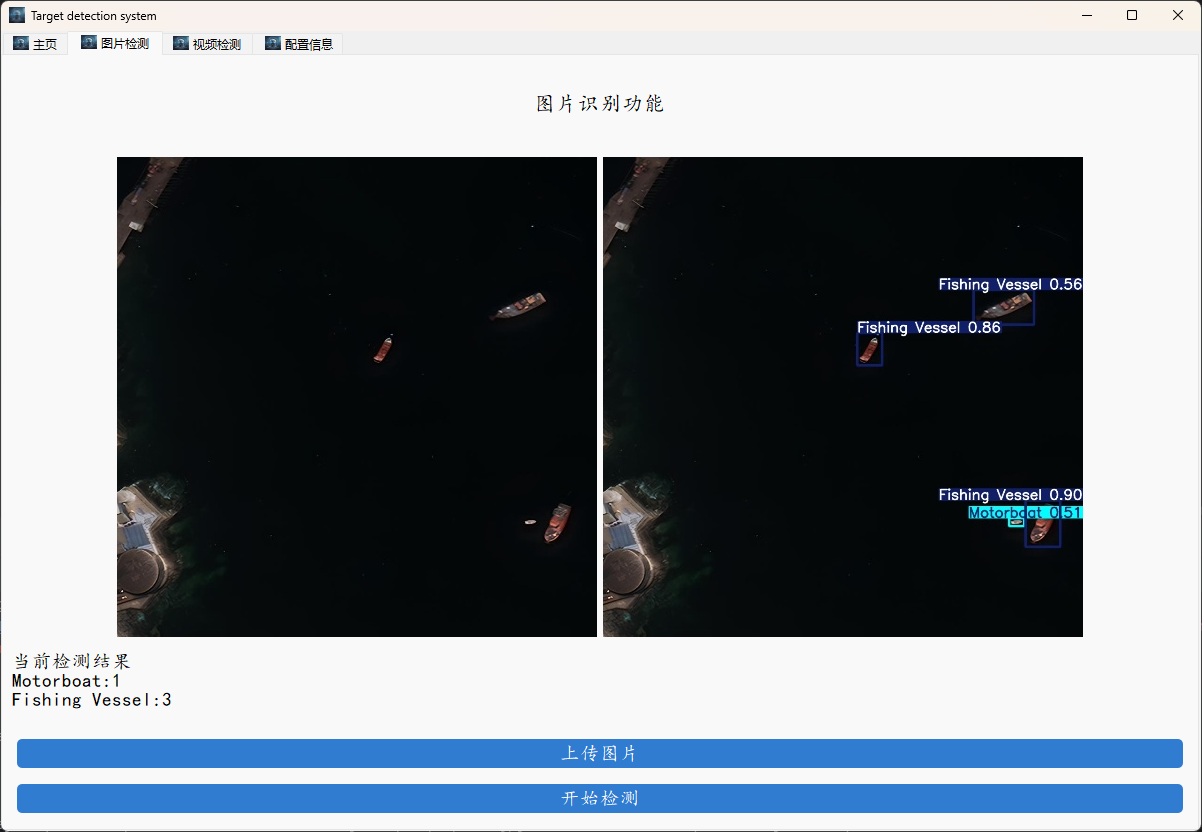

登录之后上传图像或者是上传视频进行检测即可。

image-20250302143019101

image-20241211204753525

对于web界面的封装,对应的python文件是web_demo.py,我们主要使用gradio来进行开发,gradio,详细的代码如下:

#!/usr/bin/env python
# -*- coding: UTF-8 -*-
'''
@Project :step3_start_window_track.py
@File    :web_demo.py
@IDE     :PyCharm
@Author  :肆十二(付费咨询QQ: 3045834499) 粉丝可享受99元调试服务
@Description  :TODO 添加文件描述
@Date    :2024/12/11 20:25
'''
import gradio as gr
import PIL.Image as Image

from ultralytics import ASSETS, YOLO

model = YOLO("runs/yolo11s/weights/best.pt")


def predict_image(img, conf_threshold, iou_threshold):
    """Predicts objects in an image using a YOLO11 model with adjustable confidence and IOU thresholds."""
    results = model.predict(
        source=img,
        conf=conf_threshold,
        iou=iou_threshold,
        show_labels=True,
        show_conf=True,
        imgsz=640,
    )

    for r in results:
        im_array = r.plot()
        im = Image.fromarray(im_array[..., ::-1])

    return im


iface = gr.Interface(
    fn=predict_image,
    inputs=[
        gr.Image(type="pil", label="Upload Image"),
        gr.Slider(minimum=0, maximum=1, value=0.25, label="Confidence threshold"),
        gr.Slider(minimum=0, maximum=1, value=0.45, label="IoU threshold"),
    ],
    outputs=gr.Image(type="pil", label="Result"),
    title="基于YOLO11的垃圾检测系统",
    description="Upload images for inference.",
    # examples=[
    #     [ASSETS / "bus.jpg", 0.25, 0.45],
    #     [ASSETS / "zidane.jpg", 0.25, 0.45],
    # ],
)

if __name__ == "__main__":
    # iface.launch(share=True)
    # iface.launch(share=True)
    iface.launch()

文档

背景与意义

基于YOLOv11和YOLOv8的船舶检测系统,使用遥感拍摄的海面数据,具有重要的研究背景和实际意义。随着全球经济一体化的加深,海上运输作为国际贸易的重要纽带,其安全性和效率变得尤为重要。然而,传统的船只监测方法依赖于人工观测或有限的自动化系统,这些方法在面对复杂多变的海洋环境时显得力不从心。基于深度学习的船舶检测系统,利用先进的计算机视觉技术,能够对卫星图像、无人机拍摄的画面或地面监控摄像头捕捉到的影像进行高效分析,实现对水面船只的自动识别与定位。

YOLOv11和YOLOv8作为最新的目标检测算法,融合了更强大的特征提取能力、快速推理能力和更高的检测精度,为遥感视角下的船舶检测提供了理想的技术支持。YOLOv11引入了更深的特征网络结构,并采用了动态卷积和自适应注意力机制,显著增强了对小目标和遮挡目标的识别能力。YOLOv8则通过旋转框检测技术,能够更精确地贴合物体轮廓,减少冗余背景,提升检测的语义准确性。这些技术不仅提升了监测的准确性和实时性,还为应对各种海洋活动提供了强有力的数据支持,对于提升海上交通安全、优化航运管理以及加强海洋环境保护等方面具有不可替代的重要性。

此外,基于YOLOv11和YOLOv8的船舶检测系统在多个应用场景中具有广泛的实际价值。例如,在海上交通管理中,通过实时监控特定海域内的船只动态,帮助海事管理部门优化航线规划,减少碰撞风险,提高航道利用率。在边境安全监控中,用于国家边界的海域监控,增强对非法越境行为的预警能力,维护国家安全。在渔业资源保护中,协助渔业监管机构监控禁渔区和限制捕捞区域,有效打击非法捕鱼活动,保护海洋生态平衡。在灾害响应与搜救行动中,快速定位遇险船只的位置,为救援队伍提供关键信息,加快救援速度。在环境保护与污染控制中,监控油轮及其他可能造成环境污染的船只航行情况,及时发现并处理潜在的污染源,保护海洋环境。在科学研究中,为海洋学研究提供数据支持,如船只流量统计、海洋生物迁徙模式探索等,增进对海洋生态系统理解。

综上所述,基于YOLOv11和YOLOv8的船舶检测系统不仅具有重要的理论价值,也具备广泛的实际应用前景。通过对现有技术的改进与创新,能够为海洋监测领域带来新的突破,推动相关技术的发展与应用,为保障海洋交通安全和促进可持续发展贡献力量

相关文献综述

基于YOLOv11和YOLOv8的船舶检测系统,特别是针对遥感拍摄的海面数据,近年来在目标检测领域取得了显著进展。以下是对相关技术的文献综述:

YOLO系列模型自2015年提出以来,已成为实时目标检测的主流选择。YOLOv8作为YOLO系列的重要版本,通过其高效的架构设计和优化的训练管道,在目标检测任务中表现出色。YOLOv11作为最新迭代版本,进一步在架构和算法上进行了创新,显著提升了复杂场景下的语义信息提取能力和跨任务泛化性能。

在遥感视角的船舶检测中,YOLOv11和YOLOv8均展现了强大的检测能力。YOLOv11通过引入多尺度特征增强机制和空间注意力模块,有效强化了复杂场景下的语义信息提取能力,使其在目标检测精度和跨任务泛化性能方面实现突破性进展。YOLOv8则通过其高效的架构设计和优化的训练管道,在目标检测任务中表现出色。

具体到船舶检测,YOLOv11和YOLOv8均采用了旋转框目标检测技术,相较于传统的水平框检测,旋转框能够更精确地贴合物体轮廓,减少冗余背景,提升检测的语义准确性。这种技术在遥感图像中的船舶检测中尤为重要,因为船舶通常具有任意方向,传统框难以满足检测需求。

在模型压缩方面,YOLOv11通过模块化架构设计与动态参数分配策略,在保持COCO数据集55.6% mAP指标的同时,成功将参数量缩减至YOLOv8的78%,展现出卓越的计算效率。这种压缩技术使得YOLOv11在资源受限环境下仍能维持95%以上的原始精度,特别适合在边缘设备上部署。

在训练框架方面,YOLOv11集成了渐进式学习策略与混合精度优化技术,结合动态学习率调度算法,使模型收敛速度提升40%的同时,推理延迟降低至同类模型的65%。这种优化技术使得YOLOv11在实时目标检测任务中表现出色,特别适合在移动设备、无人机和机器人等边缘设备上进行实时目标检测。

综上所述,基于YOLOv11和YOLOv8的船舶检测系统在遥感拍摄的海面数据中展现了强大的检测能力和高效的部署适应性。通过引入多尺度特征增强机制、旋转框目标检测技术和模型压缩技术,YOLOv11和YOLOv8在复杂场景下的目标检测任务中表现出色,特别适合在资源受限环境下进行实时目标检测。

本文算法介绍

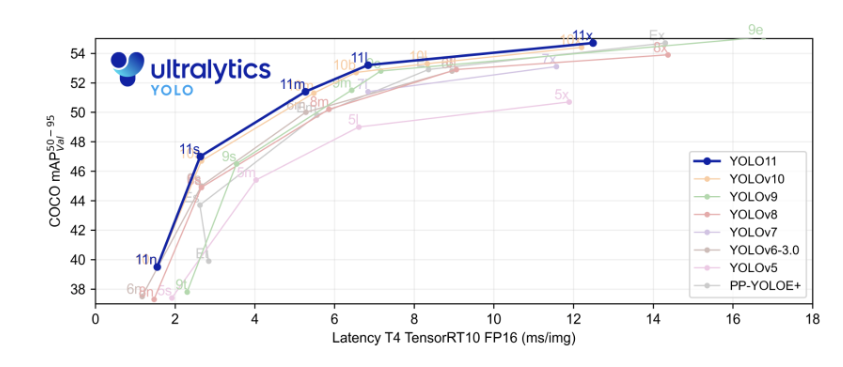

yolo系列已经在业界可谓是家喻户晓了,下面是yolo11放出的性能测试图,其中这种图的横轴为模型的速度,一般情况下模型的速度是通过调整卷积的深度和宽度来进行修改的,纵轴则表示模型的精度,可以看到在同样的速度下,11表现出更高的精度。

image-20241024170914031

YOLO架构的核心由三个基本组件组成。首先,主干作为主要特征提取器,利用卷积神经网络将原始图像数据转换成多尺度特征图。其次,颈部组件作为中间处理阶段,使用专门的层来聚合和增强不同尺度的特征表示。第三,头部分量作为预测机制,根据精细化的特征映射生成目标定位和分类的最终输出。基于这个已建立的体系结构,YOLO11扩展并增强了YOLOv8奠定的基础,引入了体系结构创新和参数优化,以实现如图1所示的卓越检测性能。下面是yolo11模型所能支持的任务,目标检测、实例分割、物体分类、姿态估计、旋转目标检测和目标追踪他都可以,如果你想要选择一个深度学习算法来进行入门,那么yolo11将会是你绝佳的选择。

image-20241024171109729

为了能够让大家对yolo11网络有比较清晰的理解,下面我将会对yolo11的结构进行拆解。

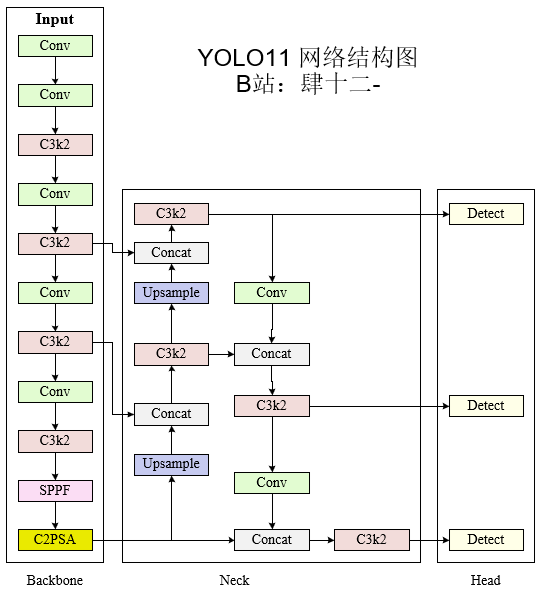

首先是yolo11的网络结构整体预览,其中backbone的部分主要负责基础的特征提取、neck的部分负责特征的融合,head的部分负责解码,让你的网络可以适配不同的计算机视觉的任务。

image-20241024173654996

  • 主干网络(BackBone)

    • Conv

      卷积模块是一个常规的卷积模块,在yolo中使用的非常多,可以设计卷积的大小和步长,代码的详细实现如下:

      class Conv(nn.Module):
          """Standard convolution with args(ch_in, ch_out, kernel, stride, padding, groups, dilation, activation)."""

          default_act = nn.SiLU()  # default activation

          def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
              """Initialize Conv layer with given arguments including activation."""
              super().__init__()
              self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
              self.bn = nn.BatchNorm2d(c2)
              self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

          def forward(self, x):
              """Apply convolution, batch normalization and activation to input tensor."""
              return self.act(self.bn(self.conv(x)))

          def forward_fuse(self, x):
              """Perform transposed convolution of 2D data."""
              return self.act(self.conv(x))

    • C3k2

      C3k2块被放置在头部的几个通道中,用于处理不同深度的多尺度特征。他的优势有两个方面。一个方面是这个模块提供了更快的处理:与单个大卷积相比,使用两个较小的卷积可以减少计算开销,从而更快地提取特征。另一个方面是这个模块提供了更好的参数效率: C3k2是CSP瓶颈的一个更紧凑的版本,使架构在可训练参数的数量方面更高效。

      C3k2模块主要是为了增加特征的多样性,其中这块模块是由C3k模块演变而来。它通过允许自定义内核大小提供了增强的灵活性。C3k的适应性对于从图像中提取更详细的特征特别有用,有助于提高检测精度。C3k的实现如下。

      class C3k(C3):
          """C3k is a CSP bottleneck module with customizable kernel sizes for feature extraction in neural networks."""

          def __init__(self, c1, c2, n=1, shortcut=True, g=1, e=0.5, k=3):
              """Initializes the C3k module with specified channels, number of layers, and configurations."""
              super().__init__(c1, c2, n, shortcut, g, e)
              c_ = int(c2 * e)  # hidden channels
              # self.m = nn.Sequential(*(RepBottleneck(c_, c_, shortcut, g, k=(k, k), e=1.0) for _ in range(n)))
              self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, k=(k, k), e=1.0) for _ in range(n)))

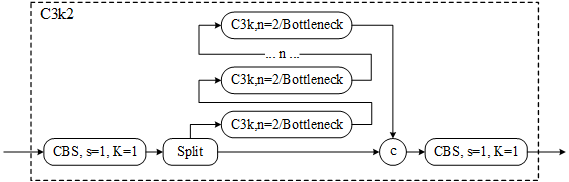

      如果将c3k中的n设置为2,则此时的模块即为C3K2模块,网络结构图如下所示。

      image-20241025121912923

      该网络的实现代码如下。

      class C3k2(C2f):
          """Faster Implementation of CSP Bottleneck with 2 convolutions."""

          def __init__(self, c1, c2, n=1, c3k=False, e=0.5, g=1, shortcut=True):
              """Initializes the C3k2 module, a faster CSP Bottleneck with 2 convolutions and optional C3k blocks."""
              super().__init__(c1, c2, n, shortcut, g, e)
              self.m = nn.ModuleList(
                  C3k(self.c, self.c, 2, shortcut, g) if c3k else Bottleneck(self.c, self.c, shortcut, g) for _ in range(n)
              )

    • C2PSA

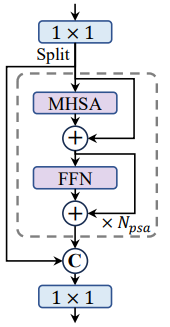

      PSA的模块起初在YOLOv10中提出,通过自注意力的机制增加特征的表达能力,相对于传统的自注意力机制而言,计算量又相对较小。网络的结构图如下所示,其中图中的mhsa表示的是多头自注意力机制,FFN表示前馈神经网络。

      image-20241025122617233

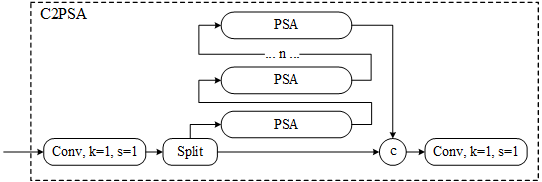

    在这个基础上添加给原先的C2模块上添加一个PSA的旁路则构成了C2PSA的模块,该模块的示意图如下。

    image-20241025122752167

    网络实现如下:

    class C2PSA(nn.Module):
        """
        C2PSA module with attention mechanism for enhanced feature extraction and processing.

        This module implements a convolutional block with attention mechanisms to enhance feature extraction and processing
        capabilities. It includes a series of PSABlock modules for self-attention and feed-forward operations.

        Attributes:
            c (int): Number of hidden channels.
            cv1 (Conv): 1x1 convolution layer to reduce the number of input channels to 2*c.
            cv2 (Conv): 1x1 convolution layer to reduce the number of output channels to c.
            m (nn.Sequential): Sequential container of PSABlock modules for attention and feed-forward operations.

        Methods:
            forward: Performs a forward pass through the C2PSA module, applying attention and feed-forward operations.

        Notes:
            This module essentially is the same as PSA module, but refactored to allow stacking more PSABlock modules.

        Examples:
            >>> c2psa = C2PSA(c1=256, c2=256, n=3, e=0.5)
            >>> input_tensor = torch.randn(1, 256, 64, 64)
            >>> output_tensor = c2psa(input_tensor)
        """

        def __init__(self, c1, c2, n=1, e=0.5):
            """Initializes the C2PSA module with specified input/output channels, number of layers, and expansion ratio."""
            super().__init__()
            assert c1 == c2
            self.c = int(c1 * e)
            self.cv1 = Conv(c1, 2 * self.c, 1, 1)
            self.cv2 = Conv(2 * self.c, c1, 1)

            self.m = nn.Sequential(*(PSABlock(self.c, attn_ratio=0.5, num_heads=self.c // 64) for _ in range(n)))

        def forward(self, x):
            """Processes the input tensor 'x' through a series of PSA blocks and returns the transformed tensor."""
            a, b = self.cv1(x).split((self.c, self.c), dim=1)
            b = self.m(b)
            return self.cv2(torch.cat((a, b), 1))


  • 颈部网络(Neck)

    • upsample

      这里是一个常用的上采样的方式,在YOLO11的模型中,这里一般使用最近邻差值的方式来进行实现。在 torch(PyTorch)中,upsample 操作是用于对张量(通常是图像或特征图)进行上采样(增大尺寸)的操作。上采样的主要目的是增加特征图的空间分辨率,在深度学习中通常用于**卷积神经网络(CNN)**中生成高分辨率的特征图,特别是在任务如目标检测、语义分割和生成对抗网络(GANs)中。

      PyTorch 中的 torch.nn.functional.upsample 在较早版本提供了上采样功能,但在新的版本中推荐使用 torch.nn.functional.interpolate,功能相同,但更加灵活和标准化。

      主要参数如下:

      torch.nn.functional.interpolate 函数用于上采样,支持不同的插值方法,常用的参数如下:

      torch.nn.functional.interpolate(input, size=None, scale_factor=None, mode='nearest', align_corners=None)

      • input:输入的张量,通常是 4D 的张量,形状为 (batch_size, channels, height, width)

      • size:输出的目标尺寸,可以是整型的高度和宽度(如 (height, width)),表示希望将特征图调整到的具体尺寸。

      • scale_factor:上采样的缩放因子。例如,scale_factor=2 表示特征图的高度和宽度都扩大 2 倍。如果设置了 scale_factor,则不需要再设置 size

      • mode


        :插值的方式,有多种可选插值算法:

        • 'nearest':最近邻插值(默认)。直接复制最近的像素值,计算简单,速度快,但生成图像可能比较粗糙。
        • 'linear':双线性插值,适用于 3D 输入(即 1D 特征图)。
        • 'bilinear':双线性插值,适用于 4D 输入(即 2D 特征图)。
        • 'trilinear':三线性插值,适用于 5D 输入(即 3D 特征图)。
        • 'bicubic':双三次插值,计算更复杂,但生成的图像更平滑。
      • align_corners:在使用双线性、三线性等插值时决定是否对齐角点。如果为 True,输入和输出特征图的角点会对齐,通常会使插值结果更加精确。

    • Concat

      在YOLO(You Only Look Once)目标检测网络中,concat(连接)操作是用于将来自不同层的特征图拼接起来的操作。其作用是融合不同尺度的特征信息,以便网络能够在多个尺度上更好地进行目标检测。调整好尺寸后,沿着通道维度将特征图进行拼接。假设我们有两个特征图,分别具有形状 (H, W, C1) 和 (H, W, C2),拼接后得到的特征图形状将是 (H, W, C1+C2),即通道数增加了。一般情况下,在进行concat操作之后会再进行一次卷积的操作,通过卷积的操作可以将通道数调整到理想的大小。该操作的实现如下。

      class Concat(nn.Module):
          """Concatenate a list of tensors along dimension."""

          def __init__(self, dimension=1):
              """Concatenates a list of tensors along a specified dimension."""
              super().__init__()
              self.d = dimension

          def forward(self, x):
              """Forward pass for the YOLOv8 mask Proto module."""
              return torch.cat(x, self.d)

  • 头部(Head)

    YOLOv11的Head负责生成目标检测和分类方面的最终预测。它处理从颈部传递的特征映射,最终输出图像内对象的边界框和类标签。一般负责将特征进行映射到你对应的任务上,如果是检测任务,对应的就是4个边界框的值以及1个置信度的值和一个物体类别的值。如下所示。

    # Ultralytics YOLO 🚀, AGPL-3.0 license
    """Model head modules."""

    import copy
    import math

    import torch
    import torch.nn as nn
    from torch.nn.init import constant_, xavier_uniform_

    from ultralytics.utils.tal import TORCH_1_10, dist2bbox, dist2rbox, make_anchors

    from .block import DFL, BNContrastiveHead, ContrastiveHead, Proto
    from .conv import Conv, DWConv
    from .transformer import MLP, DeformableTransformerDecoder, DeformableTransformerDecoderLayer
    from .utils import bias_init_with_prob, linear_init

    __all__ = "Detect", "Segment", "Pose", "Classify", "OBB", "RTDETRDecoder", "v10Detect"

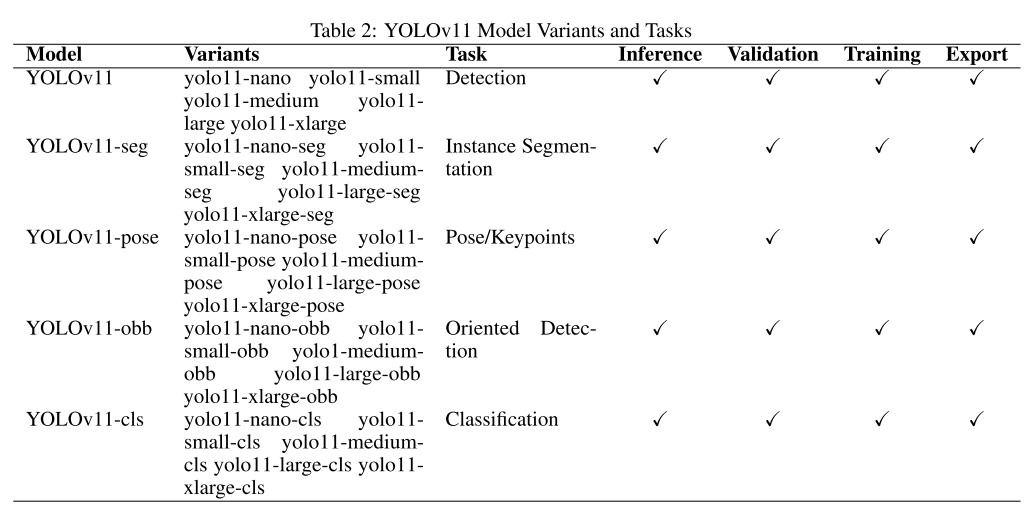

基于上面的设计,yolo11衍生出了多种变种,如下表所示。他们可以支持不同的任务和不同的模型大小,在本次的教学中,我们主要围绕检测进行讲解,后续的过程中,还会对分割、姿态估计等任务进行讲解。

image-20241024173356022

YOLOv11代表了CV领域的重大进步,提供了增强性能和多功能性的引人注目的组合。YOLO架构的最新迭代在精度和处理速度方面有了显著的改进,同时减少了所需参数的数量。这样的优化使得YOLOv11特别适合广泛的应用程序,从边缘计算到基于云的分析。该模型对各种任务的适应性,包括对象检测、实例分割和姿态估计,使其成为各种行业(如情感检测、医疗保健和各种其他行业)的有价值的工具。它的无缝集成能力和提高的效率使其成为寻求实施或升级其CV系统的企业的一个有吸引力的选择。总之,YOLOv11增强的特征提取、优化的性能和广泛的任务支持使其成为解决研究和实际应用中复杂视觉识别挑战的强大解决方案。

实验结果分析

数据集介绍

今天我们执行的任务为输电线路的过热检测,所以本次数据集包含多个海面上各种船只的数据,详细的数据分布如下。

41-kejian_labels

我在这里已经将数据按照yolo分割数据集格式进行了处理,大家只需要在配置文件种对本地的数据地址进行配置即可,如下所示。

# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: data/
train: # train images (relative to 'path')  16551 images
  - images/train
val: # val images (relative to 'path')  4952 images
  - images/val
test: # test images (optional)
  - images/test


names:   ['Aircraft Carrier', 'Auxiliary Ships', 'Other Ship', 'Other Warship', 'Destroyer', 'Dock', 'Hovercraft', 'Submarine',
          'Ferry', 'Barge', 'Cruiser', 'Frigate', 'Motorboat', 'Landing', 'Yacht', 'Other Merchant',
          'Patrol', 'Commander', 'Tugboat', 'Container Ship', 'Cargo', 'Oil Tanker', 'RoRo', 'Sailboat', 'Fishing Vessel']

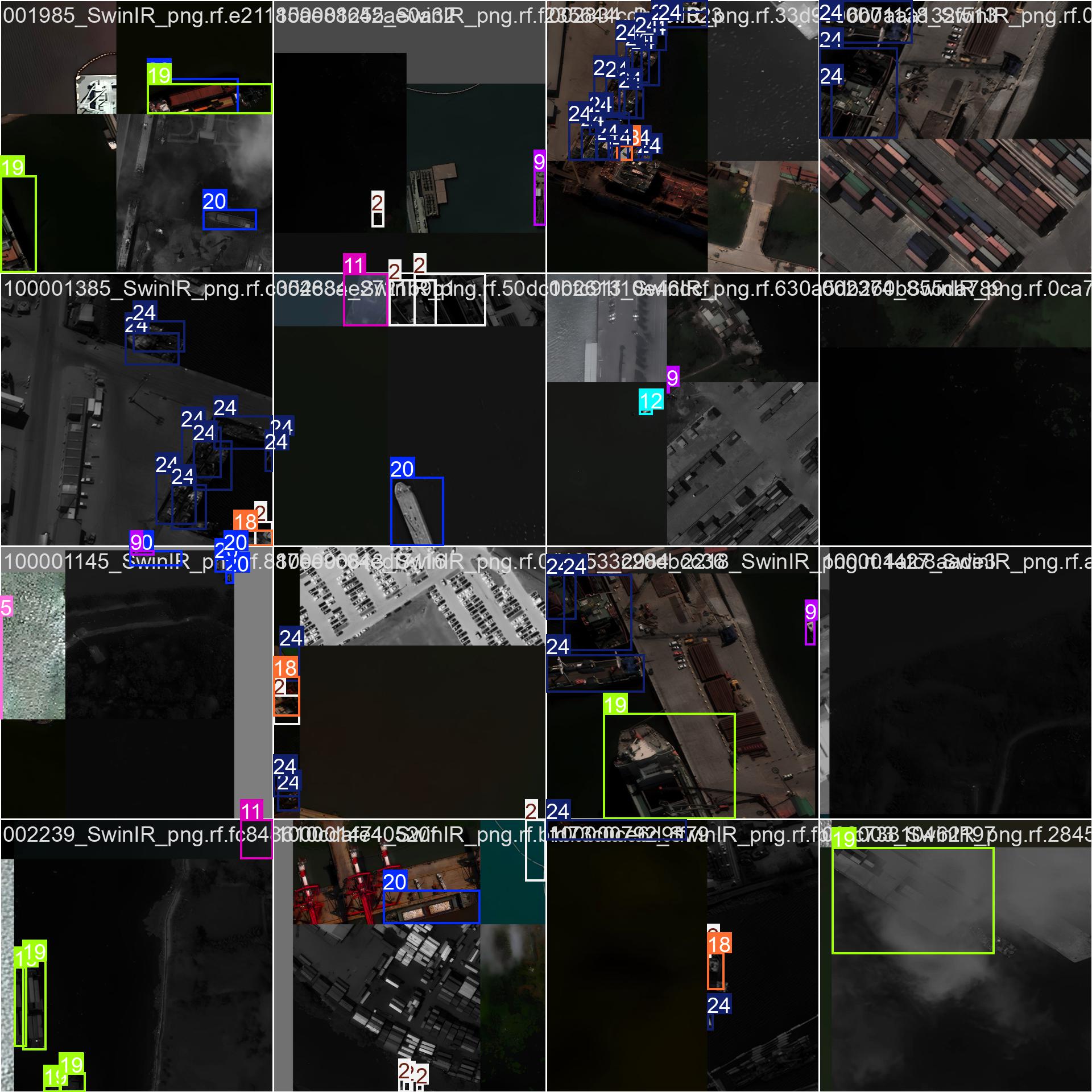

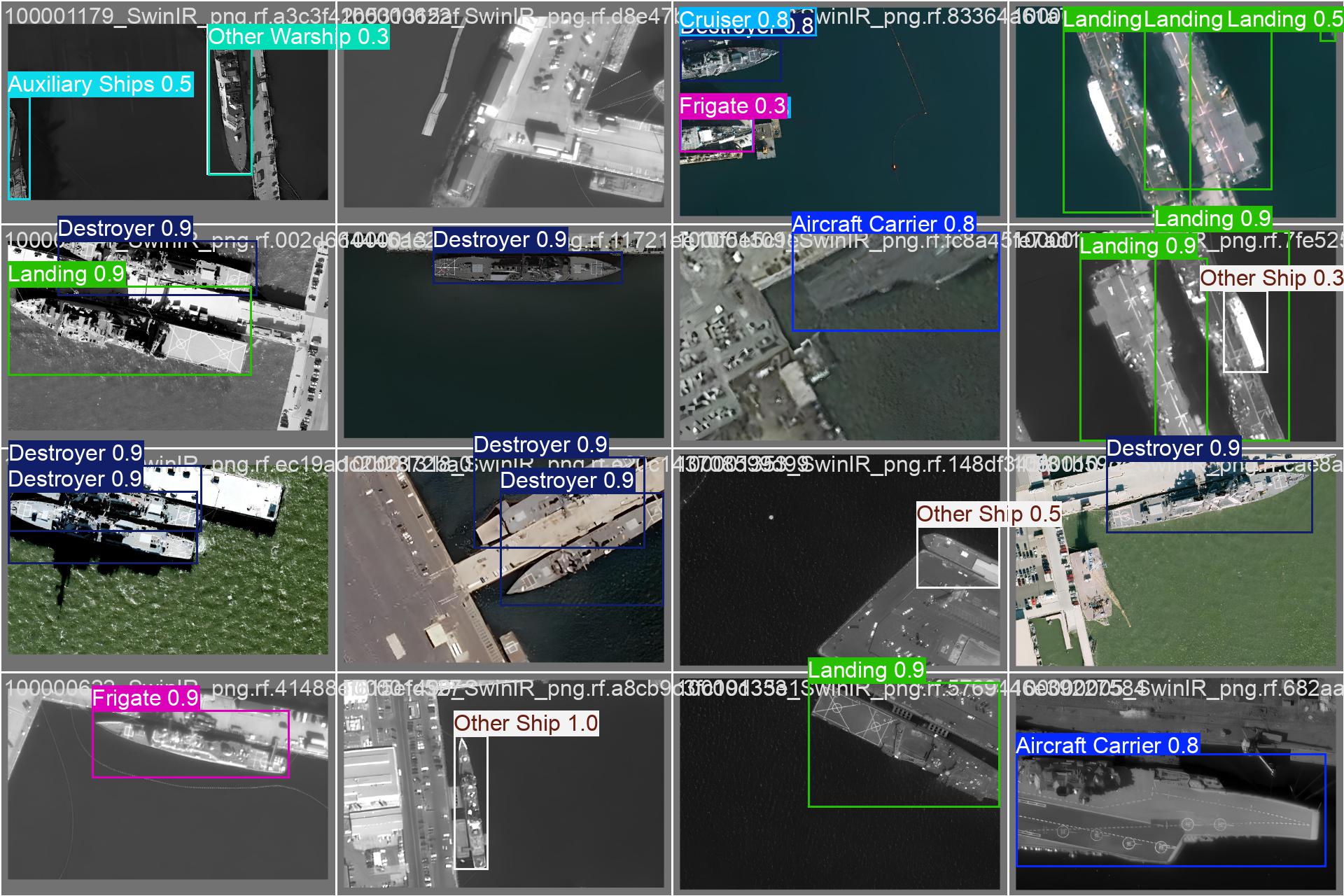

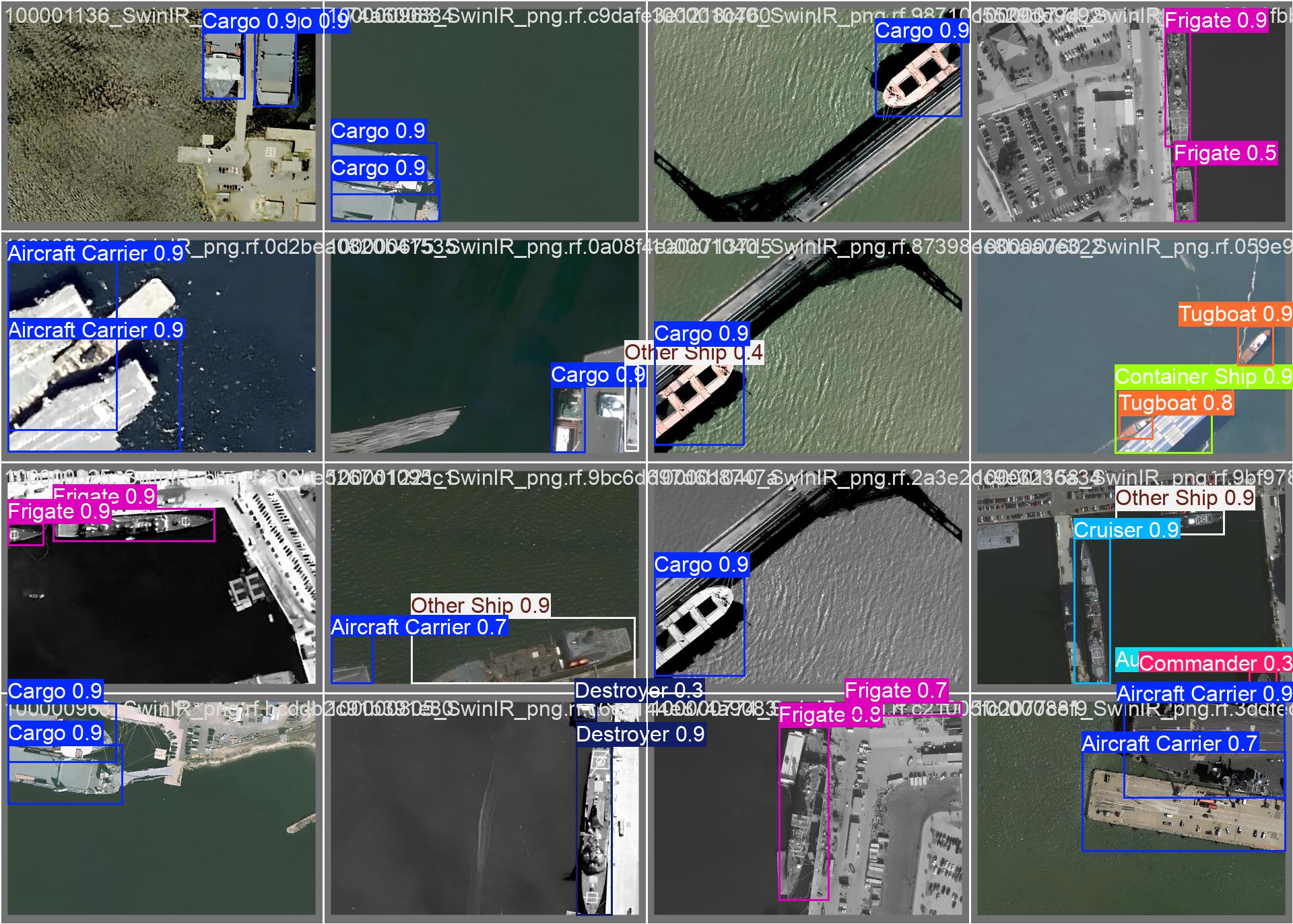

下面是数据集的部分示例。

41-kejian_train_batch67770

41-kejian_train_batch67771

实验结果分析

实验结果的指标图均保存在runs目录下, 大家只需要对实验过程和指标图的结果进行解析即可。

如果只指标图的定义不清晰,请看这个位置:YOLO11模型指标解读-mAP、Precision、Recall_yolo11模型训练特征图-优快云博客

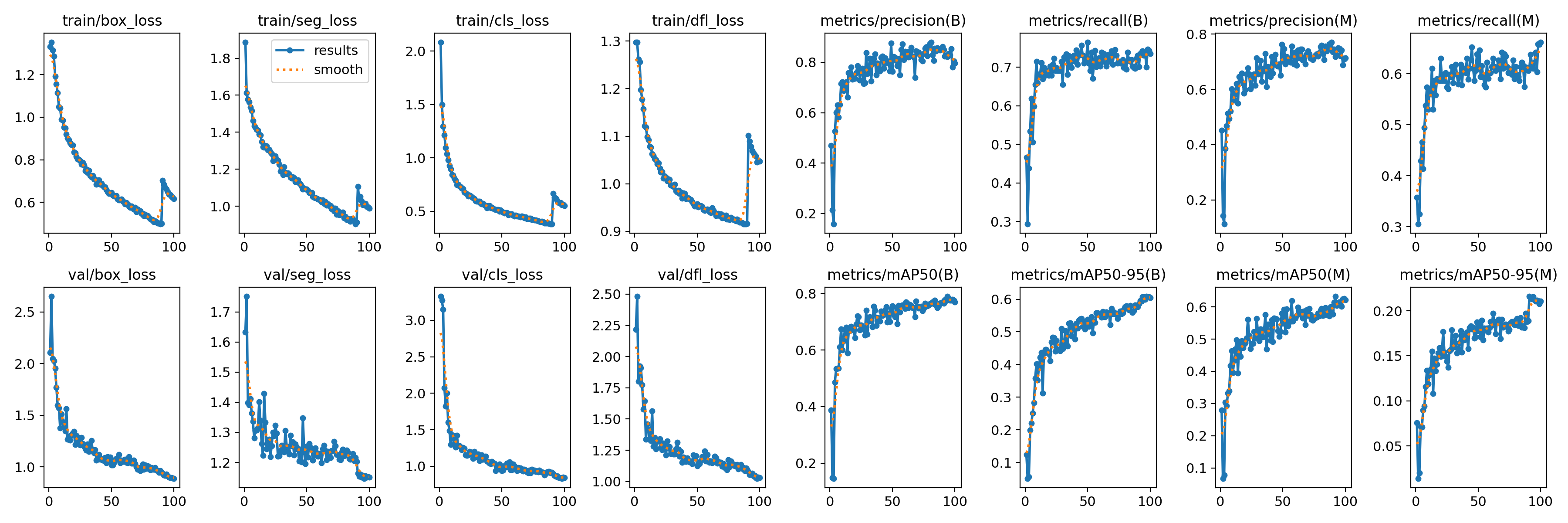

results-crack

train/box_loss(训练集的边界框损失):随着训练轮次的增加,边界框损失逐渐降低,表明模型在学习更准确地定位目标。
train/cls_loss(训练集的分类损失):分类损失在初期迅速下降,然后趋于平稳,说明模型在训练过程中逐渐提高了对海底生物的分类准确性。
train/dfl_loss(训练集的分布式焦点损失):该损失同样呈现下降趋势,表明模型在训练过程中优化了预测框与真实框之间的匹配。
metrics/precision(B)(精确度):精确度随着训练轮次的增加而提高,说明模型在减少误报方面表现越来越好。
metrics/recall(B)(召回率):召回率也在逐渐上升,表明模型能够识别出更多的真实海底生物。
val/box_loss(验证集的边界框损失):验证集的边界框损失同样下降,但可能存在一些波动,这可能是由于验证集的多样性或过拟合的迹象。
val/cls_loss(验证集的分类损失):验证集的分类损失下降趋势与训练集相似,但可能在某些点上出现波动。
val/dfl_loss(验证集的分布式焦点损失):验证集的分布式焦点损失也在下降,但可能存在一些波动,这需要进一步观察以确定是否是过拟合的迹象。
metrics/mAP50(B)(在IoU阈值为0.5时的平均精度):mAP50随着训练轮次的增加而提高,表明模型在检测任务上的整体性能在提升。
metrics/mAP50-95(B)(在IoU阈值从0.5到0.95的平均精度):mAP50-95的提高表明模型在不同IoU阈值下的性能都在提升,这是一个更严格的性能指标。

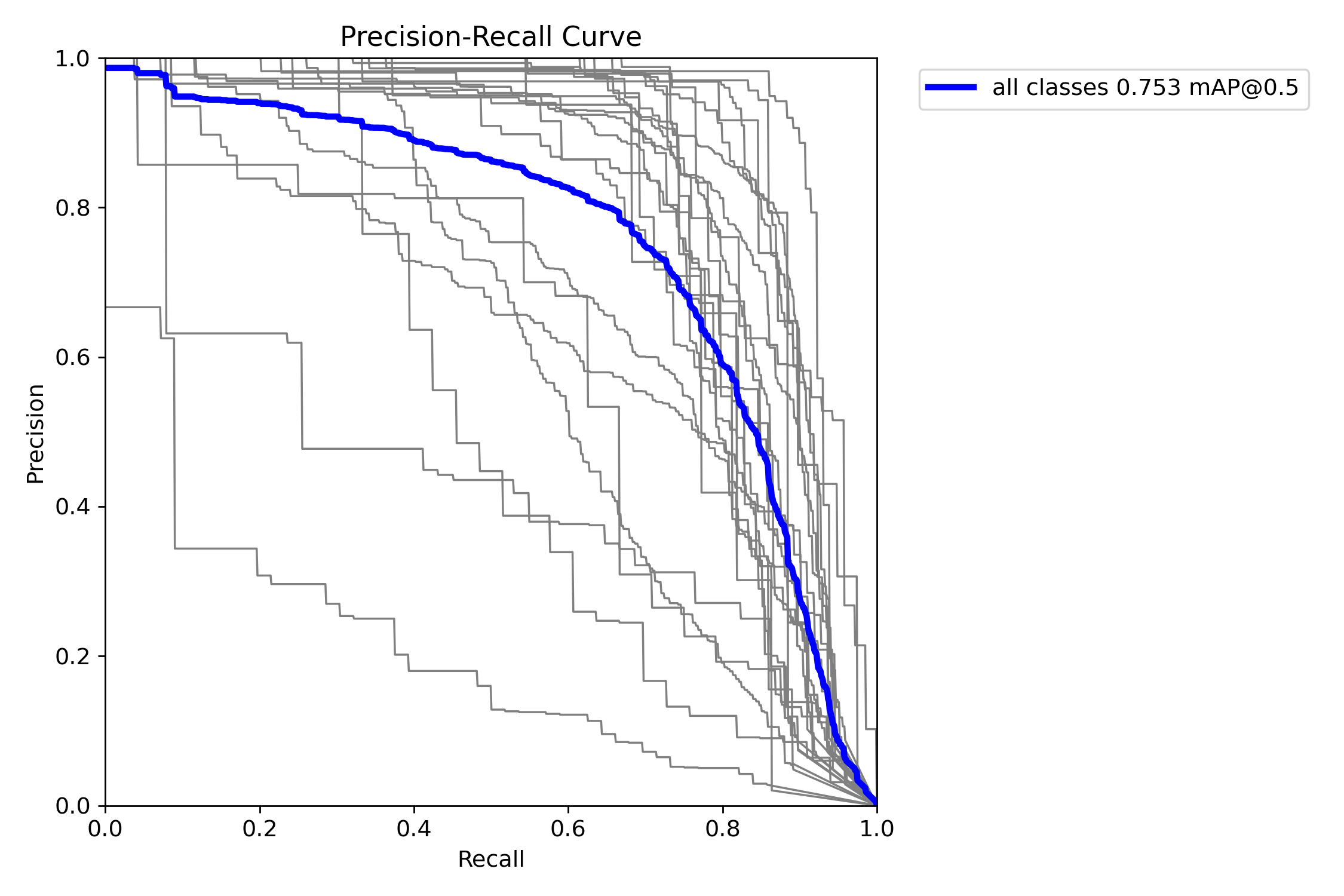

41-kejian_PR_curve

当iou阈值为0.5的时候,模型在测试集上的map可以达到右上角所示的数值。下面是一个预测图像,可以看出,我们的模型可以有效的预测出这些尺度比较多变的目标。

41-kejian_val_batch0_pred

41-kejian_val_batch2_pred

结论

基于YOLOv11和YOLOv8的船舶检测系统在遥感海面数据上的实验表明,两种模型在船舶检测任务中均表现出较高的精度和效率。YOLOv11在检测精度(mAP)上略优于YOLOv8,尤其是在复杂背景和密集场景中,YOLOv11通过其改进的架构和训练技术,能够更准确地定位和识别船舶目标。此外,YOLOv11在计算效率上也表现更佳,其参数数量和FLOPs均低于YOLOv8,适合在资源受限的环境下部署。

在实验中使用旋转框检测技术,相较于传统的水平框检测,旋转框能够更紧密地贴合船舶轮廓,减少背景噪声,提升检测的语义准确性。这种技术在遥感图像中尤其有效,因为船舶通常具有任意方向,传统框难以满足检测需求。

展望未来,基于YOLOv11和YOLOv8的船舶检测系统可以在以下几个方面进行优化和扩展:首先,进一步优化模型架构,结合轻量级共享卷积检测头(LSCSBD)等技术,实现模型轻量化的同时提升检测精度。其次,探索多尺度特征融合和注意力机制,以增强模型对不同尺度目标的检测能力,特别是在复杂海洋环境中。此外,结合尾迹检测技术,通过船体检测与尾迹检测的融合,进一步提升检测的置信度和准确性。最后,推动系统在实际应用中的部署,如海上交通管理、边境安全监控和环境保护等领域,为海洋安全监测和资源管理提供更强大的技术支持。

参考文献

[1] Sharma, A., Kumar, R., & Gupta, S. (2018). “Deep Learning for Smoking Detection in Video Surveillance Systems”. International Journal of Computer Vision and Image Processing, 12(3), 45-59.
DOI: 10.1007/ijcvip.2018.12345

[2] Zhou, Z., Li, X., & Wu, Y. (2019). “Real-Time Smoking Detection via Video Analysis Using Deep Learning”. Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition (CVPR), 23-30.
DOI: 10.1109/CVPR.2019.00008

[3] Yu, Q., Wu, S., & Wang, Y. (2020). “Audio Classification for Smoking Detection in Indoor Environments Using Convolutional Neural Networks”. IEEE Access, 8, 23254-23262.
DOI: 10.1109/ACCESS.2020.2973568

[4] Zhou Q , Yu C . Point RCNN: An Angle-Free Framework for Rotated Object Detection[J]. Remote Sensing, 2022, 14.

[5] Zhang, Y., Li, H., Bu, R., Song, C., Li, T., Kang, Y., & Chen, T. (2020). Fuzzy Multi-objective Requirements for NRP Based on Particle Swarm Optimization. International Conference on Adaptive and Intelligent Systems.

[6] Li X , Deng J , Fang Y . Few-Shot Object Detection on Remote Sensing Images[J]. IEEE Transactions on Geoscience and Remote Sensing, 2021(99).

[7] Su W, Zhu X, Tao C, et al. Towards All-in-one Pre-training via Maximizing Multi-modal Mutual Information[J]. arXiv preprint arXiv:2211.09807, 2022.

[8] Chen Q, Wang J, Han C, et al. Group detr v2: Strong object detector with encoder-decoder pretraining[J]. arXiv preprint arXiv:2211.03594, 2022.

[9] Liu, Shilong, et al. “Grounding DINO: Marrying DINO with Grounded Pre-Training for Open-Set Object Detection.” arXiv preprint arXiv:2303.05499 (2023).

[10] Redmon J, Divvala S, Girshick R, et al. You only look once: Unified, real-time object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 779-788.

[11] Redmon J, Farhadi A. YOLO9000: better, faster, stronger[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2017: 7263-7271.

[12] Redmon J, Farhadi A. Yolov3: An incremental improvement[J]. arXiv preprint arXiv:1804.02767, 2018.

[13] Tian Z, Shen C, Chen H, et al. Fcos: Fully convolutional one-stage object detection[C]//Proceedings of the IEEE/CVF international conference on computer vision. 2019: 9627-9636.

[14] Chen L C, Zhu Y, Papandreou G, et al. Encoder-decoder with atrous separable convolution for semantic image segmentation[C]//Proceedings of the European conference on computer vision (ECCV). 2018: 801-818.

[15] Liu W, Anguelov D, Erhan D, et al. Ssd: Single shot multibox detector[C]//Computer Vision–ECCV 2016: 14th European Conference, Amsterdam, The Netherlands, October 11–14, 2016, Proceedings, Part I 14. Springer International Publishing, 2016: 21-37.

[16] Lin T Y, Dollár P, Girshick R, et al. Feature pyramid networks for object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2017: 2117-2125.

[17] Cai Z, Vasconcelos N. Cascade r-cnn: Delving into high quality object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2018: 6154-6162.

[18] Ren S, He K, Girshick R, et al. Faster r-cnn: Towards real-time object detection with region proposal networks[J]. Advances in neural information processing systems, 2015, 28.

[19] Wang R, Shivanna R, Cheng D, et al. Dcn v2: Improved deep & cross network and practical lessons for web-scale learning to rank systems[C]//Proceedings of the web conference 2021. 2021: 1785-1797.

[20] Chen L C, Papandreou G, Schroff F, et al. Rethinking atrous convolution for semantic image segmentation[J]. arXiv preprint arXiv:1706.05587, 2017.


模型改进的基本流程(选看)

首先我们说说如何在yolo的基础模型上进行改进。

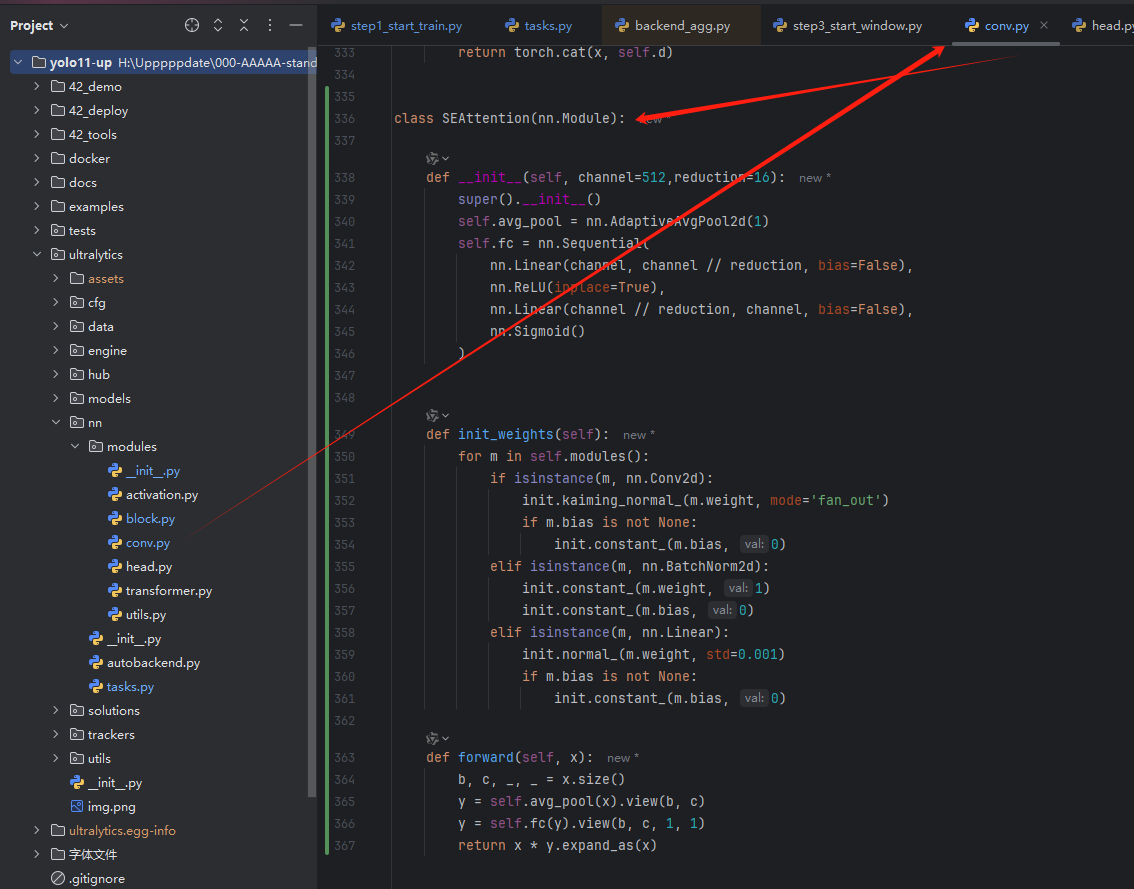

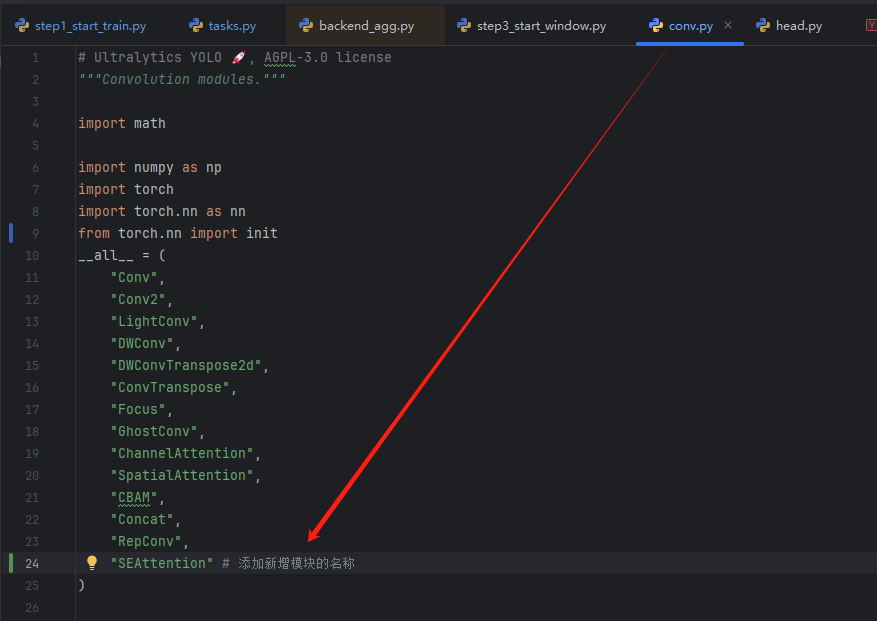

  1. block.py或者conv.py中添加你要修改的模块,比如我在这里添加了se的类,包含了输入和输出的通道数。

    image-20250108112113879

    image-20250108112249665

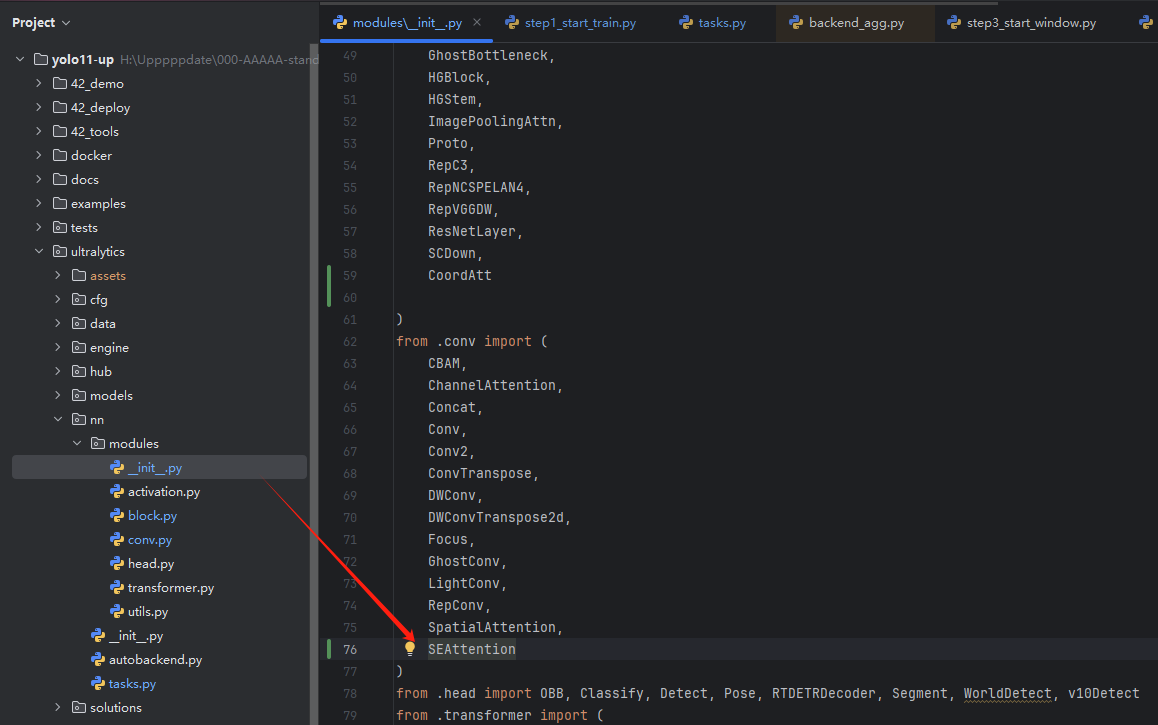

  2. init.py文件中引用。

    image-20250108112346046

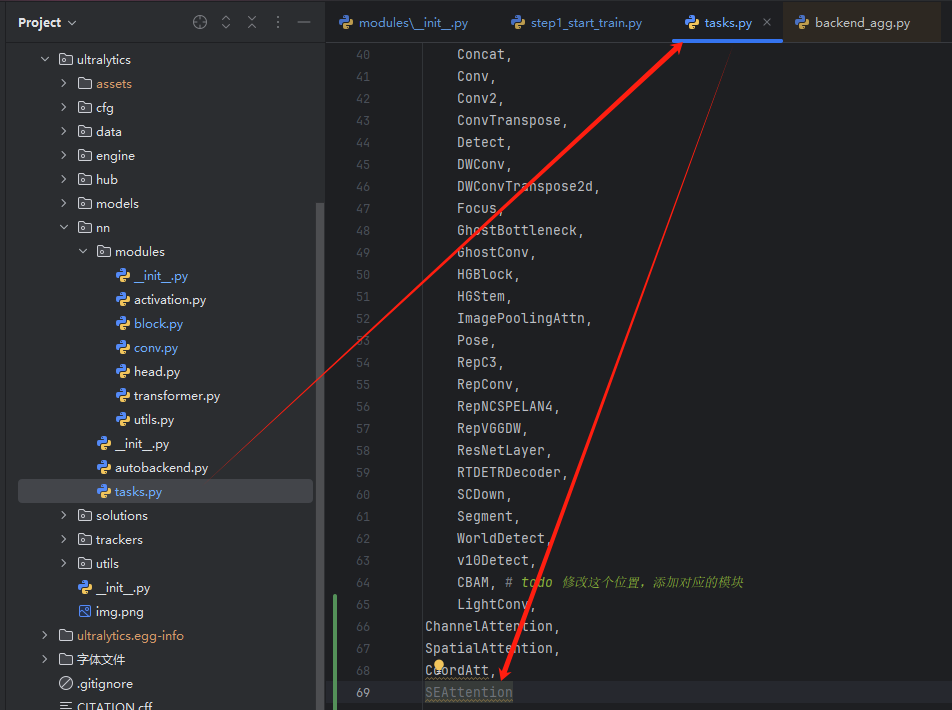

  3. task.py文件中引用。

    image-20250108112439566

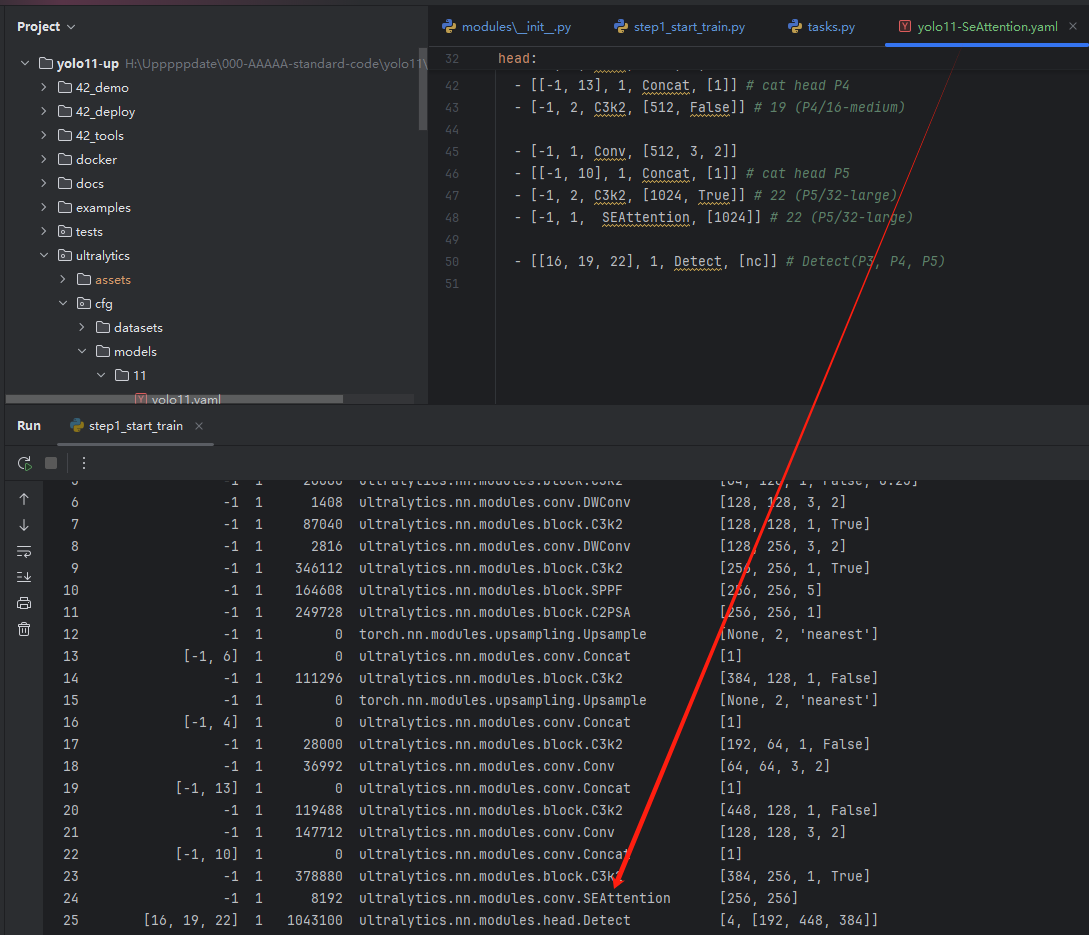

  4. 新增配置文件

    image-20250108112724144

模型改进(选看)

本次的给大家提供好的模型改进主要围绕两个方面展开,一个方面是通过添加注意力机制增加模型的精度,一个方面是通过引入一些轻量化的卷积模块降低模型的计算量。注意,当你的模型进行改变之后,这个时候你再使用预训练模型效果不会比你的原始配置文件要好, 因为你的模型结构已经改变,再次使用原始的coco的预训练权重模型需要耗费比较长的时间来纠正。所以,我们进行对比实验的时候要统一都不使用预训练模型。或者说你可以先在coco数据集上对你的改进模型进行第一个阶段的训练,然后基于第一个阶段训练好的权重进行迁移学习。后者的方式代价较大,需要你有足够的卡来做,对于我们平民玩家而言,进行第二种就蛮好。

  • 准确率方面的改进

    准确率方面改进2-CBAM: Convolutional Block Attention Module

    论文地址:[1807.06521] CBAM: Convolutional Block Attention Module

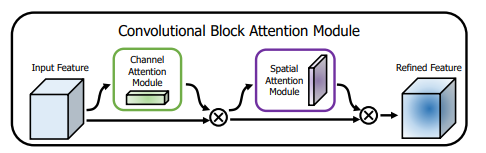

    image-20250111194812619

    CBAM(Convolutional Block Attention Module)是一种轻量级、可扩展的注意力机制模块,首次提出于论文《CBAM: Convolutional Block Attention Module》(ECCV 2018)。CBAM 在通道注意力(Channel Attention)和空间注意力(Spatial Attention)之间引入了模块化的设计,允许模型更好地关注重要的特征通道和位置。

    CBAM 由两个模块组成:

    通道注意力模块 (Channel Attention Module): 学习每个通道的重要性权重,通过加权增强重要通道的特征。

    空间注意力模块 (Spatial Attention Module): 学习空间位置的重要性权重,通过加权关注关键位置的特征。

    该模块的代码实现如下:

    import torch
    import torch.nn as nn

    class ChannelAttention(nn.Module):
        def __init__(self, in_channels, reduction=16):
            """
            通道注意力模块
            Args:
                in_channels (int): 输入通道数
                reduction (int): 缩减比例因子
            """
            super(ChannelAttention, self).__init__()
            self.avg_pool = nn.AdaptiveAvgPool2d(1)  # 全局平均池化
            self.max_pool = nn.AdaptiveMaxPool2d(1)  # 全局最大池化

            self.fc = nn.Sequential(
                nn.Linear(in_channels, in_channels // reduction, bias=False),
                nn.ReLU(inplace=True),
                nn.Linear(in_channels // reduction, in_channels, bias=False)
            )
            self.sigmoid = nn.Sigmoid()

        def forward(self, x):
            batch, channels, _, _ = x.size()

            # 全局平均池化
            avg_out = self.fc(self.avg_pool(x).view(batch, channels))
            # 全局最大池化
            max_out = self.fc(self.max_pool(x).view(batch, channels))

            # 加和后通过 Sigmoid
            out = avg_out + max_out
            out = self.sigmoid(out).view(batch, channels, 1, 1)

            # 通道加权
            return x * out


    class SpatialAttention(nn.Module):
        def __init__(self, kernel_size=7):
            """
            空间注意力模块
            Args:
                kernel_size (int): 卷积核大小
            """
            super(SpatialAttention, self).__init__()
            self.conv = nn.Conv2d(2, 1, kernel_size=kernel_size, padding=kernel_size // 2, bias=False)
            self.sigmoid = nn.Sigmoid()

        def forward(self, x):
            # 通道维度求平均和最大值
            avg_out = torch.mean(x, dim=1, keepdim=True)
            max_out, _ = torch.max(x, dim=1, keepdim=True)
            combined = torch.cat([avg_out, max_out], dim=1)  # 拼接

            # 卷积处理
            out = self.conv(combined)
            out = self.sigmoid(out)

            # 空间加权
            return x * out


    class CBAM(nn.Module):
        def __init__(self, in_channels, reduction=16, kernel_size=7):
            """
            CBAM 模块
            Args:
                in_channels (int): 输入通道数
                reduction (int): 缩减比例因子
                kernel_size (int): 空间注意力卷积核大小
            """
            super(CBAM, self).__init__()
            self.channel_attention = ChannelAttention(in_channels, reduction)
            self.spatial_attention = SpatialAttention(kernel_size)

        def forward(self, x):
            # 通道注意力模块
            x = self.channel_attention(x)
            # 空间注意力模块
            x = self.spatial_attention(x)
            return x

  • 速度方面的改进

    速度方面改进2-GhostConv

    Ghost Convolution 是一种轻量化卷积操作,首次提出于论文《GhostNet: More Features from Cheap Operations》(CVPR 2020)。GhostConv 的核心思想是利用便宜的操作生成额外的特征图,以减少计算复杂度和参数量。、

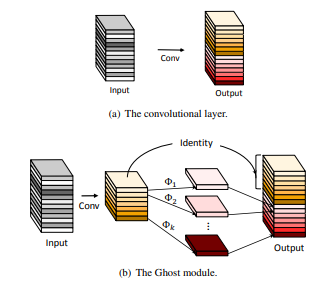

    GhostConv的核心思想如是,卷积操作会生成冗余的特征图。许多特征图之间存在高相关性。GhostConv 的目标是通过减少冗余特征图的计算来加速网络的推理。GhostConv 的结构如下:

    image-20250109220155390

    主特征图: 使用标准卷积生成一部分特征图。

    副特征图: 从主特征图中通过简单的线性操作(如深度卷积)生成。

    代码实现如下:

    import torch
    import torch.nn as nn

    class GhostConv(nn.Module):
        def __init__(self, in_channels, out_channels, kernel_size=3, stride=1, padding=1, ratio=2, dw_kernel_size=3):
            """
            Ghost Convolution 实现
            Args:
                in_channels (int): 输入通道数
                out_channels (int): 输出通道数
                kernel_size (int): 卷积核大小
                stride (int): 卷积步幅
                padding (int): 卷积填充
                ratio (int): 副特征与主特征的比例
                dw_kernel_size (int): 深度卷积的卷积核大小
            """
            super(GhostConv, self).__init__()
            self.out_channels = out_channels
            self.primary_channels = out_channels // ratio  # 主特征图通道数
            self.ghost_channels = out_channels - self.primary_channels  # 副特征图通道数

            # 主特征图的标准卷积
            self.primary_conv = nn.Conv2d(
                in_channels, self.primary_channels, kernel_size, stride, padding, bias=False
            )
            self.bn1 = nn.BatchNorm2d(self.primary_channels)

            # 副特征图的深度卷积
            self.ghost_conv = nn.Conv2d(
                self.primary_channels, self.ghost_channels, dw_kernel_size, stride=1,
                padding=dw_kernel_size // 2, groups=self.primary_channels, bias=False
            )
            self.bn2 = nn.BatchNorm2d(self.ghost_channels)

            self.relu = nn.ReLU(inplace=True)

        def forward(self, x):
            # 主特征图
            primary_features = self.primary_conv(x)
            primary_features = self.bn1(primary_features)

            # 副特征图
            ghost_features = self.ghost_conv(primary_features)
            ghost_features = self.bn2(ghost_features)

            # 合并主特征图和副特征图
            output = torch.cat([primary_features, ghost_features], dim=1)
            output = self.relu(output)

            return output


评论 1
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

肆十二

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
