RV1126 开发人脸识别方案

1. 方案简介

       人脸识别：在图像中找出人脸，并与数据库进行比对，得出该人脸对应的身份信息。

       方案设计逻辑流程图，方案代码分为分为三个业务流程，主体代码负责抓取、合成图像，算法代码负责人脸识别功能，按键监听负责修改数据库工作状态。

2. 快速上手

2.1 开发环境准备

       如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

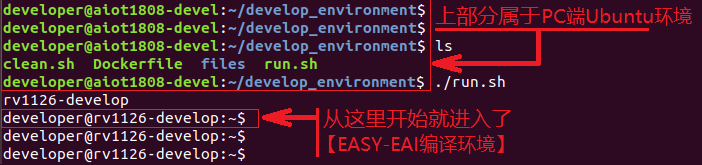

       在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment
./run.sh

2.2 源码下载以及实例编译

       在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

       通过git工具，在管理目录内克隆远程仓库

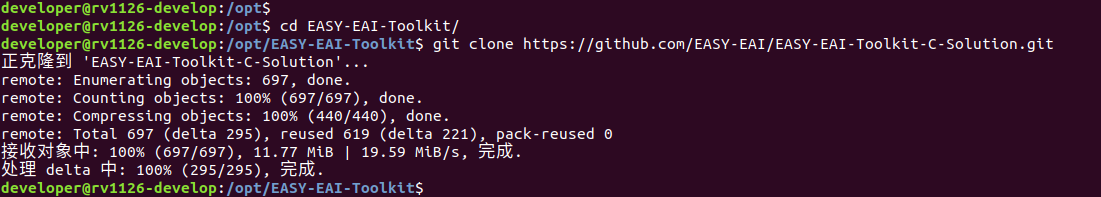

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-C-Solution.git

    注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

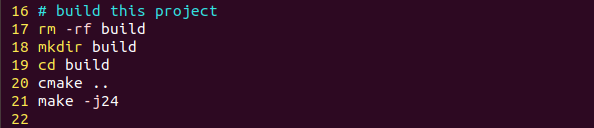

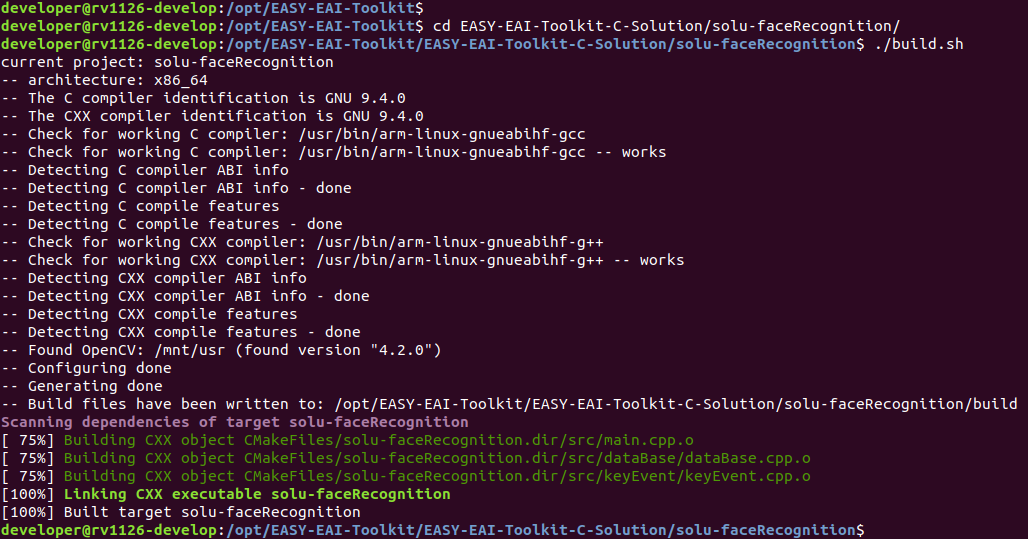

       进入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-C-Solution/solu-faceRecognition/
./build.sh

  注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持adb连接。

       注：

* 若build.sh脚本不带任何参数，则仅会拷贝solution编译出来的可执行文件。

* 若build.sh脚本带有cpres参数，则会把Release/目录下的所有资源都拷贝到开发板上。

* 若build.sh脚本带有clear参数，则会把build/目录和Release/目录删除。

2.3 模型获取

       【百度网盘】

       链接：百度网盘 请输入提取码

       提取码：0k7j

       本方案用到两个模型：face_detect.model和face_recognition.model

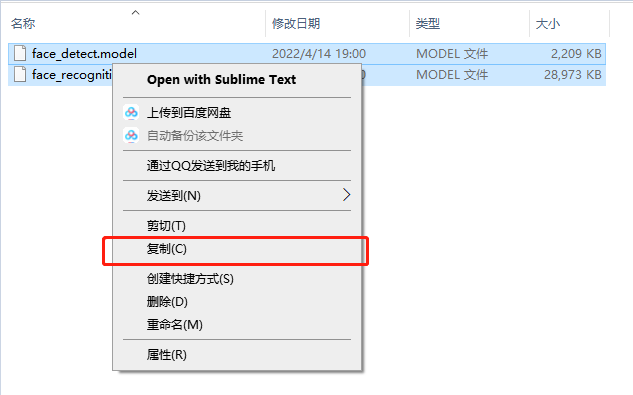

       直接把模型下载到本地Windows主机，复制

       进入PC端Ubuntu创建存放model目录：

cd /opt
mkdir model

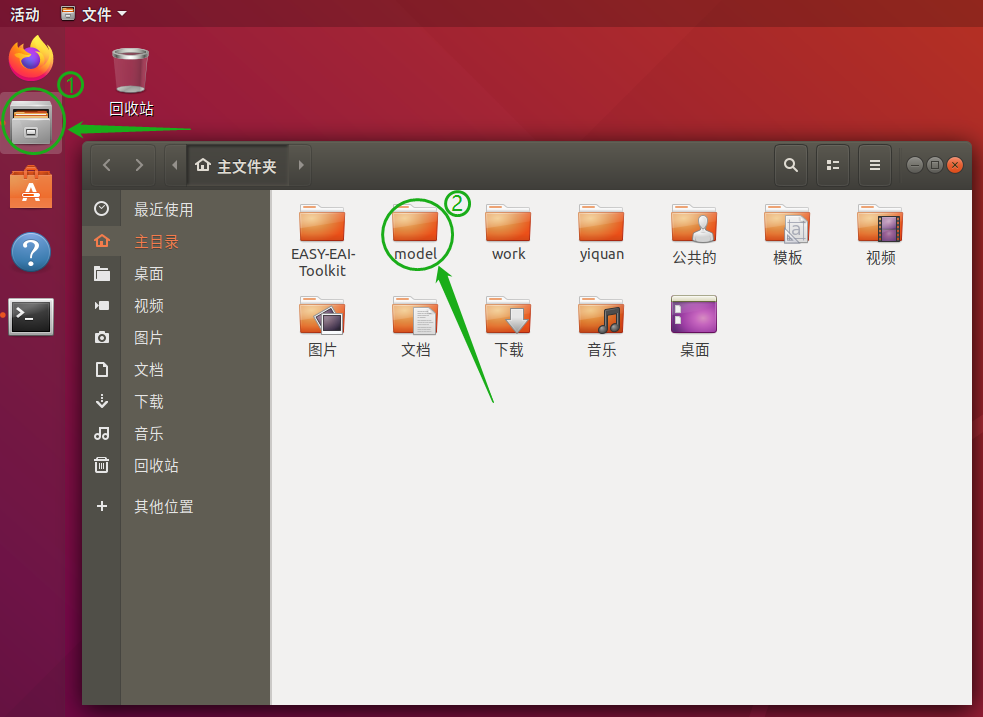

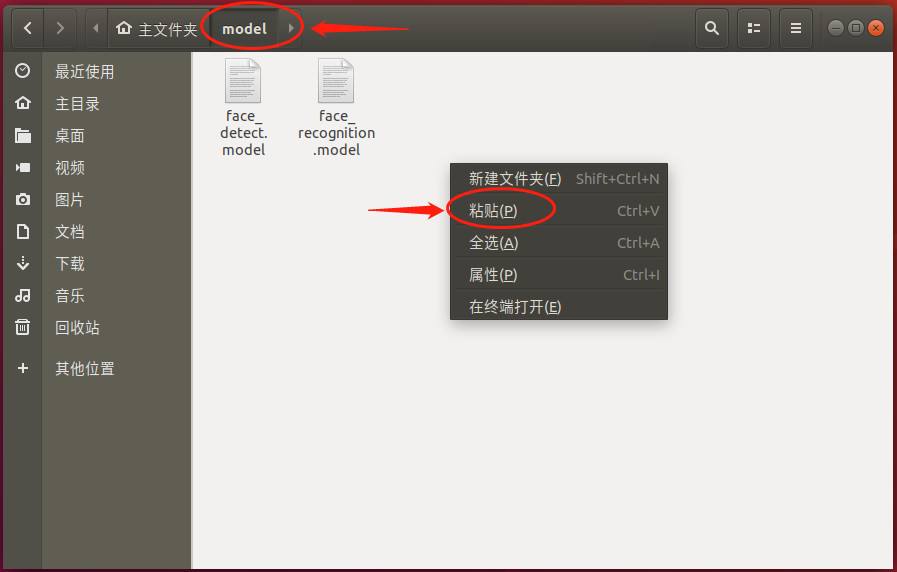

       然后把模型从本地Windows主机粘贴到PC端Ubuntu中：

2.4 方案部署

       使用下方命令再次回到开发实例目录

cd /opt/EASY-EAI-Toolkit-C-Solution/solu-faceRecognition/

       然后，将EASY-EAI编译环境的编译结果部署到板卡中（有两种方法）。

       方法一：通过执行以下命令手动部署【推荐】

cp Release/solu-* /mnt/userdata/Solu

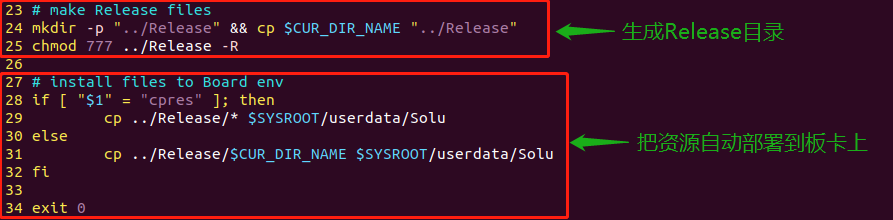

       方法二：在编译时加上编译参数自动部署

./build.sh cpres

       最后，将准备好的模型部署到板卡中（注意：模型要放到编译结果的同一目录中），执行命令如下所示。

cp /opt/model/face_detect.model /mnt/userdata/Solu
cp /opt/model/face_recognition.model /mnt/userdata/Solu

2.5 示例方案运行

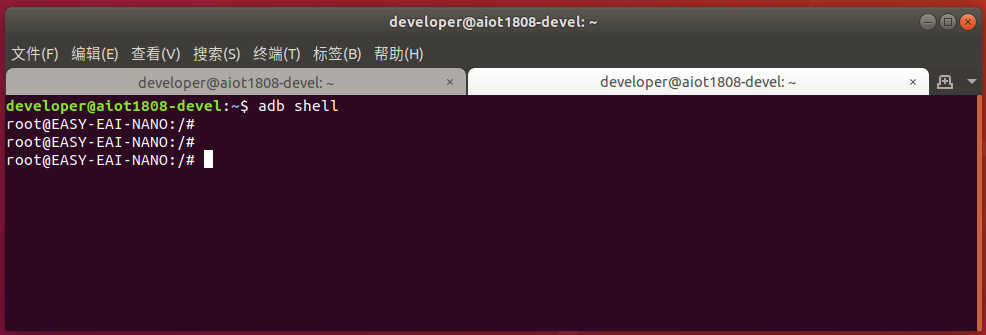

       通过按键Ctrl+Shift+T创建一个新窗口，执行adb shell命令，进入板卡运行环境。

adb shell

       进入板卡后，定位到例程部署的位置，如下所示：

cd /userdata/Solu

       运行例程命令如下所示：

./solu-faceRecognition

2.6 运行效果

       运行打印：

[root@EASY-EAI-NANO:/userdata/Solu]# ./solu-faceRecognition
media get entity by name: rkcif-lvds-subdev is null
media get entity by name: rkcif-lite-lvds-subdev is null
media get entity by name: rkisp-mpfbc-subdev is null
media get entity by name: rkisp_dmapath is null
media get entity by name: rkisp-mpfbc-subdev is null
media get entity by name: rkisp_dmapath is null
media get entity by name: rockchip-mipi-dphy-rx is null
[10:20:45.318138][CAMHW]:XCAM ERROR CamHwIsp20.cpp:928: No free isp&ispp needed by fake camera!
Rga built version:1.04 7b33191+2022-05-12 19:00:07
Had init the rga dev ctx = 0x62288
Rga built version:1.04 7b33191+2022-05-12 19:00:07
get rkispp_input_params devname: /dev/video35
subscribe events from /dev/video35 success !
get rkispp_input_params devname: /dev/video43
subscribe events from /dev/video43 success !
mipicamera_init: RGB aiq status ok.
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media0 info
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media1 info
>>>>>sensor entity name: m01_f_gc2093 1-007e
get rkisp-isp-subdev devname: /dev/v4l-subdev5
get rkisp-input-params devname: /dev/video15
get rkisp-statistics devname: /dev/video14
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media2 info
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media3 info
get rkispp_m_bypass devname: /dev/video30
get rkispp_scale0 devname: /dev/video31
get rkispp_scale1 devname: /dev/video32
get rkispp_scale2 devname: /dev/video33
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media4 info
[INFO]rkisp_get_media_topology2:1244: Get media device: /dev/media5 info
rkisp_open_device2: /dev/video31
[INFO]rkisp_get_fmt:548: Get Driver default fmt: fcc NV12 [1280x720]
face detect init!
##RKMEDIA Log level: 2
[RKMEDIA][SYS][Info]:text is all=2
[RKMEDIA][SYS][Info]:module is all, log_level is 2
[RKMEDIA][SYS][Info]:RK_MPI_VO_CreateChn: Enable VO[1] Start...
[RKMEDIA][SYS][Info]:conn id : 56, enc id: 55, crtc id: 53, plane id: 52, w/h: 720,1280, fps: 58
[RKMEDIA][SYS][Info]:RK_MPI_VO_CreateChn: Enable VO[1] End!
[RKMEDIA][SYS][Info]:RK_MPI_VO_CreateChn: Enable VO[0] Start...
[RKMEDIA][SYS][Info]:conn id : 56, enc id: 55, crtc id: 53, plane id: 54, w/h: 720,1280, fps: 58
[RKMEDIA][SYS][Info]:RK_MPI_VO_CreateChn: Enable VO[0] End!
#CHN[0]:IN<0,0,720,1280> --> Out<0,0,720,1280>
[RKMEDIA][SYS][Info]:RK_MPI_RGA_CreateChn: Enable RGA[0], Rect<0,0,720,1280> Start...
[RKMEDIA][SYS][Info]:FilterFlow:rkrga: Enable BufferPool! memtype:hw_mem, memcnt:2
[RKMEDIA][SYS][Info]:Opened DRM device /dev/dri/card0: driver rockchip version 2.0.0.
[RKMEDIA][SYS][Info]:RK_MPI_RGA_CreateChn: Enable RGA[0], Rect<0,0,720,1280> End...
#Bind rga[0] to VM[0]:Chn[0]....
[RKMEDIA][SYS][Info]:RK_MPI_SYS_Bind: Bind Mode[RGA]:Chn[0] to Mode[VMIX]:Chn[0]...
#Bind VMX[0] to VO[0]....
[RKMEDIA][SYS][Info]:RK_MPI_SYS_Bind: Bind Mode[VMIX]:Chn[0] to Mode[VO]:Chn[0]...
[RKMEDIA][SYS][Warn]:RK_MPI_SYS_Bind: SrcChn:VMIX[0]:Chn[x] status(3) invalid!
librknn_runtime version 1.7.1 (97198ce build: 2021-11-24 09:32:17 base: 1131)
face recognition init!
librknn_runtime version 1.7.1 (97198ce build: 2021-11-24 09:32:17 base: 1131)
database_init OK

       用人脸对准摄像头，如果检测到人脸。后台会打印出识别出人脸的耗时，以及与数据库特征值比较的相似度，详情如下图所示。

(若画面中有多张人脸，则以最大一张人脸作为识别依据)

       此时尚未录入人脸数据，程序只是检测到人脸，并不能识别出具体用户，则对人脸位置标记出红框。效果如下图所示。

       注册人脸：用摄像头对准人脸时，按下复用按键“RECOVER”，则可成功对人脸进行注册。按键位置如下图所示。

       再次识别，此时识别出用户后，则用绿框标记。如下图所示。

       在识别出用户的同时，可以观察后台打印。此时会打印出与画面中最为相似的用户id与姓名，以及具体的相似度。如下图所示。

2.7 开机启动

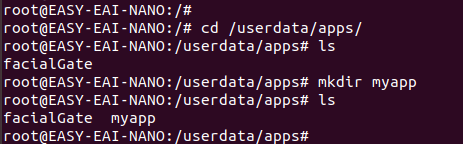

       首先进入板卡环境，执行以下命令，在板卡上创建一个给本例程使用的应用目录：myapp

cd /userdata/apps/
mkdir myapp

       然后回到开发环境中，通过使用“2.4方案部署”类似的操作方法，把本例程所需要的全部文件，包含：编译结果，配置文件，模型等。部署到刚刚新建的myapp目录中。

       最后在板卡上创建一个run.sh脚本来管控用户所有需要的应用即可，《入门指南/应用程序开机自启动》会详细描述run.sh脚本该如何编写。

3. 代码解析

       方案主逻辑代码位于：EASY-EAI-Toolkit-C-Solution/solu-faceRecognition/src/main.cpp。代码实现主要通过调用我司的easyeai-api库快速实现人脸识别功能，代码主体分为主线程、算法分析子线程和按键监听子线程。

3.1 组件库组成

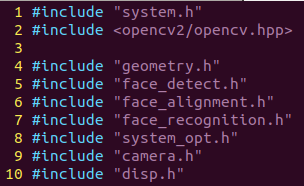

       要实现人脸识别功能，需要使用到easyeai-api库的以下组件，如下所示。

       模组信息如下所示。

组件	头文件以及库路径	描述
系统操作组件	easyeai-api/common_api/system_opt	提供线程操作函数
摄像头组件	easyeai-api/peripheral_api/camera	提供摄像头操作函数
显示屏组件	easyeai-api/peripheral_api/display	提供显示屏操作函数
平面几何组件	easyeai-api/peripheral_api/geometry	提供简单几何运算函数
人脸检测组件	easyeai-api/algorithm_api/face_detect	提供人脸检测操作函数
人脸校正组件	easyeai-api/algorithm_api/face_alignment	提供人脸校正操作函数
人脸识别组件	easyeai-api/algorithm_api/face_recognition	提供人脸识别操作函数

        这些组件通过CMakeLists.txt编译进工程，具体请看后续章节。

3.2 逻辑框图

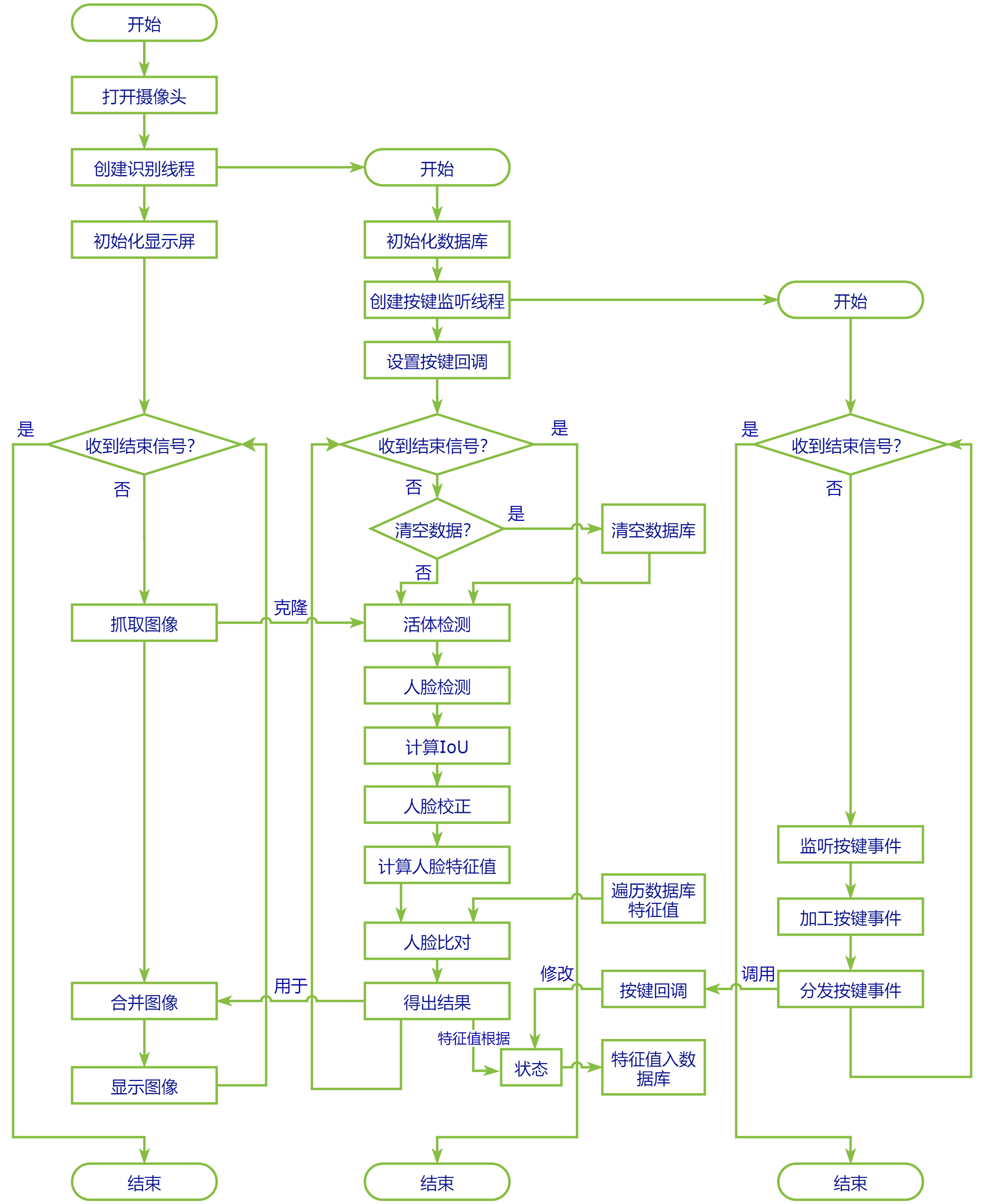

       项目的整体逻辑框图如下所示。

3.3 主线程

       主线程处理的业务有：

• 初始化外设；
• 创建算法分析子线程；
• 抓图发送给到子线程；
• 抓图、显示；

       本处附上主要的逻辑功能代码，其他辅助的、校验型的代码先忽略。

       组件初始化操作如下，本处调用RGB摄像头和IR摄像头。

// 1.打开摄像头
ret = rgbcamera_init(CAMERA_WIDTH, CAMERA_HEIGHT, 90);
pRGBbuf= NULL;
pRGBbuf= (char *)malloc(IMAGE_SIZE);
ret = ircamera_init(CAMERA_WIDTH, CAMERA_HEIGHT, 270);
pIRbuf = NULL;
pIRbuf = (char *)malloc(IMAGE_SIZE);

       创建线程互斥锁以及线程，如下所示。

// 2.创建识别线程，以及图像互斥锁
pthread_mutex_init(&img_lock, NULL);
pResult = (Result_t *)malloc(sizeof(Result_t));
memset(pResult, 0, sizeof(Result_t));
if(0 != CreateNormalThread(detect_thread_entry, pResult, &mTid)){
	free(pResult);
}

       初始化显示屏，如下所示。

// 3.显示初始化
ret = disp_init(SCREEN_WIDTH, SCREEN_HEIGHT);

      抓取图像，调用clone操作。

// 4.(取流 + 显示)循环
pthread_mutex_lock(&img_lock);
ret = rgbcamera_getframe(pRGBbuf);
ret = ircamera_getframe(pIRbuf);

algorithm_image = Mat(CAMERA_HEIGHT, CAMERA_WIDTH, CV_8UC3, pRGBbuf);
algorithm_IR_image = Mat(CAMERA_HEIGHT, CAMERA_WIDTH, CV_8UC3, pIRbuf);
image = algorithm_image.clone();
pthread_mutex_unlock(&img_lock);

       调用显示图像，将分析的目标位置通过pResult标记出来。

// 标记人脸框
rectangle(image, Point(pResult->x1, pResult->y1), Point(pResult->x2, pResult->y2), Scalar(pResult->color[0], pResult->color[1], pResult->color[2]), 3);
// 显示合成后的图像
disp_commit(image.data, IMAGE_SIZE);

3.4 算法分析子线程

       算法分析子线程，主要完成以下操作：

• 初始化数据库；
• 启动按键监听子线程，并设置回调；
• 根据存储标志，判断是否需要清空数据库；
• 监测是否图像缓冲区是否为空；
• 不为空时，证明主函数已发送图像数据过来，线程执行图像获取操作；
• 检测IR人脸位置；
• 检测RGB人脸位置；
• 计算IR人脸与RGB人脸的IoU；
• 利用RGB人脸进行校正和计算特征值；
• 用计算出的特征值与数据库中存储的特征值进行比较；
• 根据存储标志判断是否需要插入或更新数据库中的特征值。

       初始化数据库。如下所示。

database_init();

      启动按键监听子线程，并设置监听回调。如下所示。

keyEvent_init();
set_event_handle(dataBase_opt_handle);

     根据存储标志(由按键监听子线程通过监听回调修改)，判断是否需要清空数据库。如下所示。

if(g_delete_all_record){
g_delete_all_record = false;
	// 删除库
	database_delete_all_record();
	// 重载数据库
peopleNum = database_getData_to_memory(pFaceData);
}

     监测是否有图像，操作如下所示。

if(algorithm_image.empty() || algorithm_IR_image.empty()) {
    usleep(5);
    continue;
}

       获取图像操作如下所示。

pthread_mutex_lock(&img_lock);
irImage = algorithm_IR_image.clone();
image = algorithm_image.clone();
pthread_mutex_unlock(&img_lock);

       调用人脸检测函数，得出IR人脸位置算法得到的目标结果记录于detect_result内，如下所示。

// 活体检测，计算出人脸位置
ret = face_detect_run(detect_ctx, irImage, detect_result);
irRect.left   = (uint32_t)(detect_result[0].box.x);
irRect.top   = (uint32_t)(detect_result[0].box.y);
irRect.right  = (uint32_t)(detect_result[0].box.x + detect_result[0].box.width);
irRect.bottom = (uint32_t)(detect_result[0].box.y + detect_result[0].box.height);

       调用人脸检测函数，得出RGB人脸位置算法得到的目标结果记录于detect_result内，如下所示。

// 人脸检测，计算出人脸位置
ret = face_detect_run(detect_ctx, image, detect_result);
rgbRect.left    = (uint32_t)(detect_result[0].box.x);
rgbRect.top    = (uint32_t)(detect_result[0].box.y);
rgbRect.right   = (uint32_t)(detect_result[0].box.x + detect_result[0].box.width);
rgbRect.bottom = (uint32_t)(detect_result[0].box.y + detect_result[0].box.height);

       计算出IR人脸与RGB人脸的IoU，偏差过大则不继续后面步骤。如下所示。

if(calc_intersect_of_union(irRect, rgbRect) <= 0.5){
    // 识别结果数据，复位
    memset(pResult, 0 , sizeof(Result_t));
    g_input_feature = false;
    usleep(1000);
    continue;
}

       人脸校正和特征值计算。如下所示。

// 人脸校正(从图像中裁出人脸)
face_algin = face_alignment(image, points);
// 人脸识别，计算特征值
face_recognition_run(recognition_ctx, &face_algin, &face_feature);

        从数据库遍历取出特征值，与上一步得出的特征值进行比较。如下所示。

for(face_index = 0; face_index < peopleNum; ++face_index){
similarity = face_recognition_comparison(face_feature, (float *)((pFaceData + face_index)->feature), 512);
if(similarity > 0.5) {break;}
}

      根据存储状态标志，来判断是否需要对数据库进行增加或修改。如下所示。

if(g_input_feature){
    g_input_feature = false;
    // 特征值入库
    database_add_record((pFaceData + face_index)->id, pResult->nameStr, (char *)face_feature, sizeof(face_feature));
    // 重载数据库
    peopleNum = database_getData_to_memory(pFaceData);
}

      存储状态标志，由按键监听子线程通过监听回调进行修改。

3.5 按键监听子线程

     按键监听子线程，主要完成以下操作：

• 打开input事件节点；
• 阻塞监听input事件；
• 根据具体动作回发事件类型进监听回调；

      打开input事件节点。如下所示。

fp = fopen(KEY_EVENT_PATH, "r");

      阻塞监听input事件。如下所示。

fread((void *)&ie, sizeof(ie), 1, fp);

      回发事件类型。如下所示。

g_handle(KEY_XXXX);

4. 开发指南

4.1 示例文件&目录结构

       Solution git仓库会随着产品迭代更新，不断新增解决方案代码，当前截图只作参考。

4.1.1 Solution git仓库目录介绍

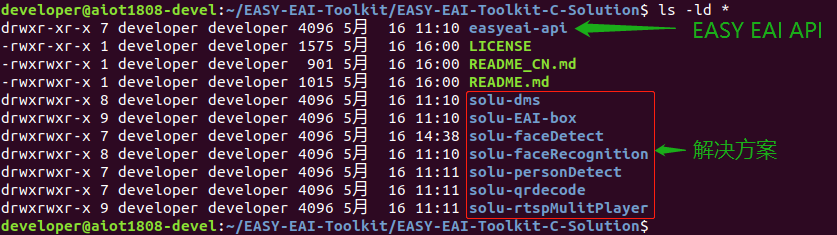

       Solution工程构成如下所示，由功能组件easyeai-api和各个解决方案构成。

       单个“solu-”开头的目录即为一个解决方案案例，代码内调用“EASY EAI-API”来满足某一实际应用场景的需求。

      功能组件的描述如下所示，easyeai-api是经过高度封装的易用性组件接口，便于用户直接调用板卡资源。

功能	组件目录	组件子目录	描述
功能组件	easyeai-api	algorithm_api	算法组件
		common_api	通用组件
		media_api	多媒体组件
		netProtocol_api	网络协议组件
		peripheral_api	外设硬件组件

4.1.2 人脸识别方案的目录构成

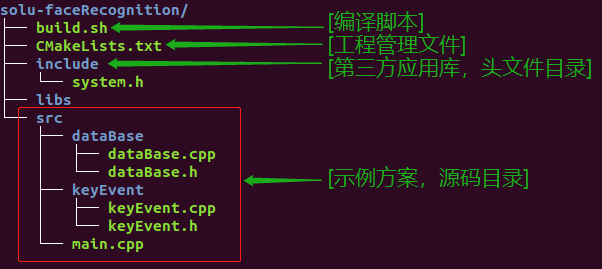

       每个解决方案就是一个独立的项目，项目内包含部分如下所示，项目使用cmake构建自动编译部署。

       具体介绍如下所示。

组成部分	描述
build.sh	编译脚本，用于管理生成可执行文件后的部署准备工作，用户可自定义shell命令
CMakeLists.txt	工程管理文件，用于组织整个工程结构，指导cmake生成Makefile
include	用于存放第三方应用库、头文件目录等
src	用于存放实现本方案需求的源代码

4.1.3 解决方案可拓展的目录构成

       可拓展的目录是指：开发过程中增加某些功能模块，功能代码。增加模式分为两种：

• 增加已编译的第三方库，在include、libs目录内添加头文件和库文件；

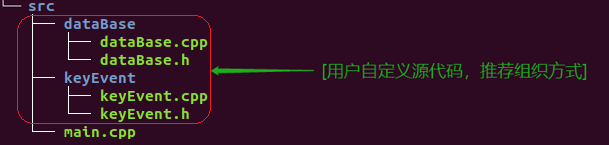

• 增加用户自定义的功能模块，推荐在src目录内增加；

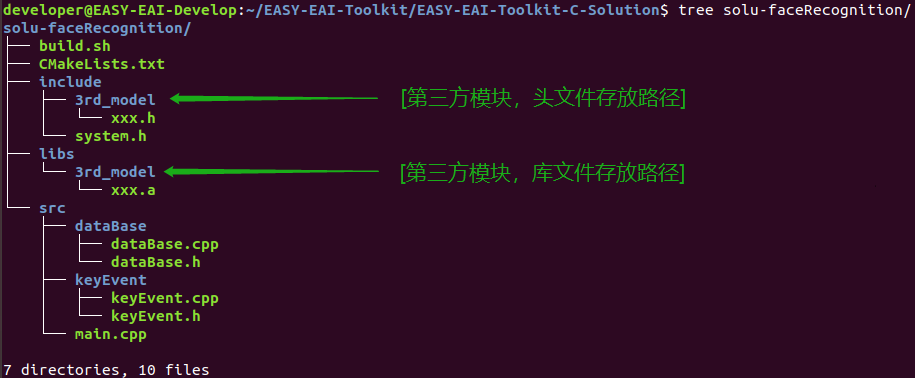

       具体情况如下所示，第三方模块相关的文件由include/3rd_model/xxx.h、libs/3rd_model/xxx.a。自定义的功能模块可参考src/dataBase、src/keyEvent。

4.2 CMakeLists.txt文件解析

4.2.1 编译环境配置部分：

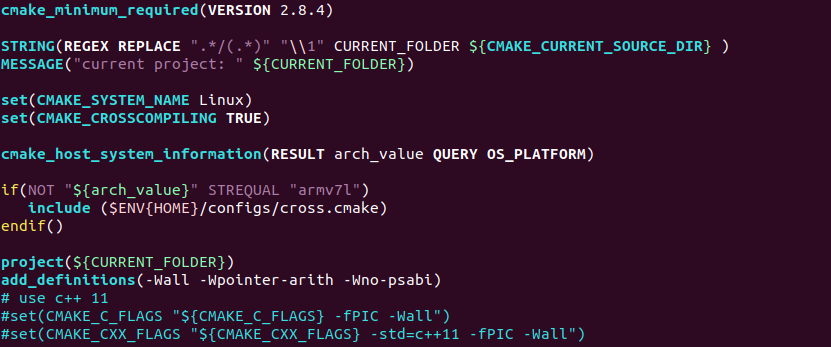

       第一部分为配置部分，配置部分如下所示。（获取当前方案目录、配置工具链、提取方案名称）：

       配置信息如下所示。

配置项	描述
CMake要求版本	cmake_minimum_required函数指定，要求的最低版本
CMAKE_SYSTEM_NAME	cmake的系统类型，交叉编译必须
CMAKE_CROSSCOMPILING	cmake是否启动交叉编译
cross.camke	camke_host_system_information获取平台信息，发现不是armv7l就导入当前平台的交叉编译配置。
project项目名	由project函数指定

4.2.2 easyeai-api配置部分

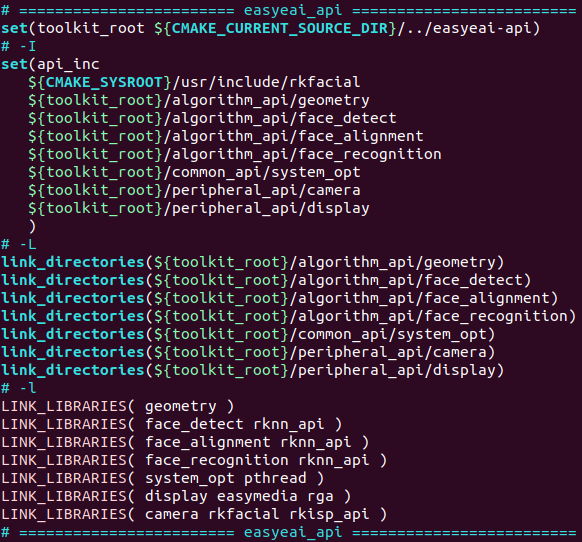

       第二部分是引入我司的功能组件库（针对当前方案进行：配置EASY EAI API头文件目录、库文件目录以及配置库链接参数）：

       配置信息如下所示。

配置项	描述
api_inc	最终通过target_include_directories函数指定目标包含的头文件路径
link_directories	由link_directories函数指定easyeai-api库所在路径
LINK_LIBRARIES	由LINK_LIBRARIES函数指定easyeai-api库文件

4.2.3 第三方库配置部分

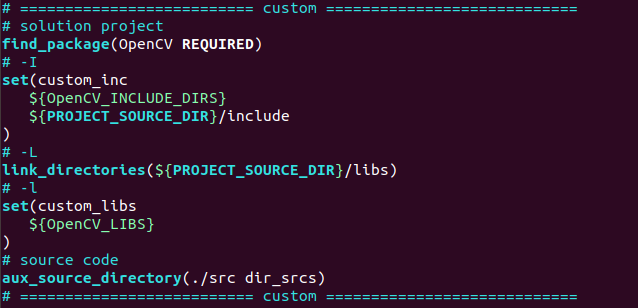

       第三部分配置第三方的库（针对当前方案进行：配置第三方头文件目录、库文件目录、配置第三方库链接参数以及配置源码目录）：

       配置信息如下所示。

配置项	描述
custom_inc	自定义变量custom_inc，最终通过target_include_directories函数指定目标包含的头文件路径，在源码include目录下
link_directories	由link_directories函数指定第三方库所在路径
custom_libs	自定义变量custom_libs，最终通过target_link_libraries函数指定目标引用的库链接参数
aux_source_directory	自定义变量dir_srcs，用于添加工程代码以及自定义的个人代码

       例如添加个人库的目录组成方式如下所示。

       aux_source_directory的修改方式为：

aux_source_directory(./src ./src/dataBase ./src/keyEvent dir_srcs)

       或

aux_source_directory(./src dir_srcs)
aux_source_directory(./src/dataBase dir_srcs)
aux_source_directory(./src/keyEvent dir_srcs)

4.2.4 本方案配置部分

       第四部分配置项目的编译信息，内容如下所示：

       配置项如下所示。

配置项	描述
add_executable	编译结果为${CURRENT_FOLDER}指定，即方案目录名； 编译的源文件为${dir_srcs}指定；
target_include_directories	指定头文件的名字，由${api_inc}与${custom_inc}指定；
target_link_libraries	指定额外的库，例如opencv的库等

4.3 build.sh编译脚本：

4.3.1 路径定位部分

       第一部分用于提取目录用于编译操作，内容如下所示：（进入build.sh脚本所在目录，并且提取当前目录绝对路径，提取当前目录名称）

4.3.2 清除编译部分

       第二部分清除操作，清除目录为build、Release，内容如下所示：（执行build.sh脚本时，带入了参数“clear”，则清空编译输出）

4.3.3 编译操作

       第三部分，编译直接调用cmake，内容如下所示：（重新编译，成部署目录，并把资源自动部署进板卡）
