【软工】5种UML图 & 6种类间关系

一、5种UML图类型

结构图：类图和实现方式图

1.类图(class diagram),描述系统中的对象类以及这些类之间的联系。

行为图：用于显示组件、类、用户和系统之间的流程

2.用例图(use case diagram),描述一个系统与其环境之间的交互。§ 用例图是设计系统时，分析阶段的起点。

3.活动图(activity diagram),描述一个过程或数据处理中所包含的活动。§ 它是对于业务工作流程进行建模。

4.状态图(state diagram),描述系统如何对内部和外部的事件做出响应。§ 状态图实在分析阶段和设计阶段之间过度，是可视化应用程序流程的好方法。

5.顺序图(sequence diagram),描述参与者与系统之间以及系统构件之间的交互。

二、6种关系（泛化、实现、依赖、关联、聚合、组合）

本文将易混淆的关系放在同一组进行区分，主要关注区分概念和连接方式

(1) 泛化(继承):（大雁 ◁———— 白大雁）

​ 实现(应用):（接口 ◁- - - 类）

(2) 聚合：一个是整体,一个是个体/部分（燕群 ◇————> 大雁）

​ 组合：整体与部分不可分（大雁 ◆———— 翅膀）

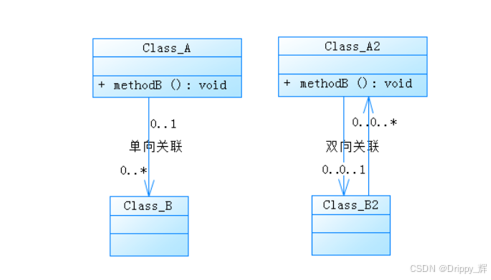

(3) 关联(连接)：

双向关联：两个类都知道另一个类的公共属性和操作。（比如我 和 我的朋友）

单向关联：只有一个类知道另一个类的公共属性和操作。（比如你 和 你关注的博主）

​

(4) 依赖 (手机 - - -> 充电器)

三、UML图举例

本文提供几个经典例子便于理解回顾，具体画图细节不再赘述（具体细节参考b站）

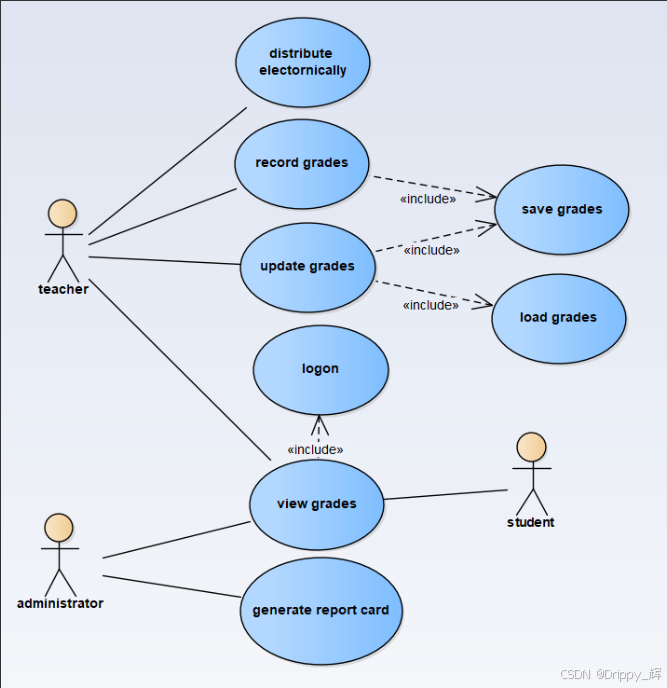

用例图

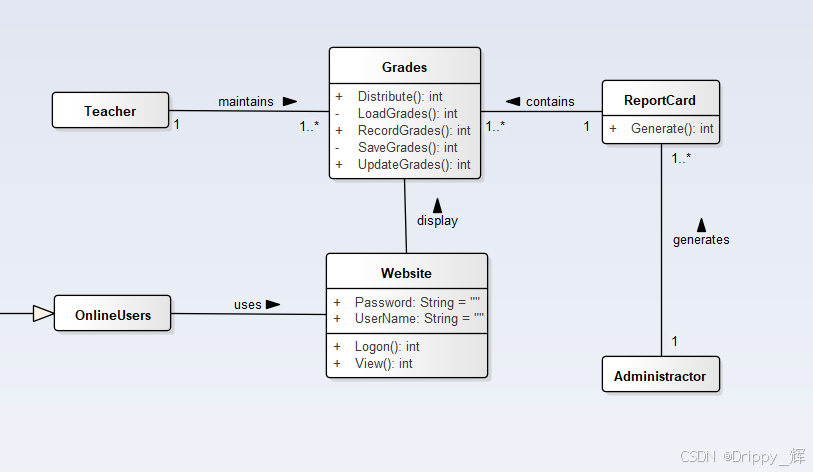

类图

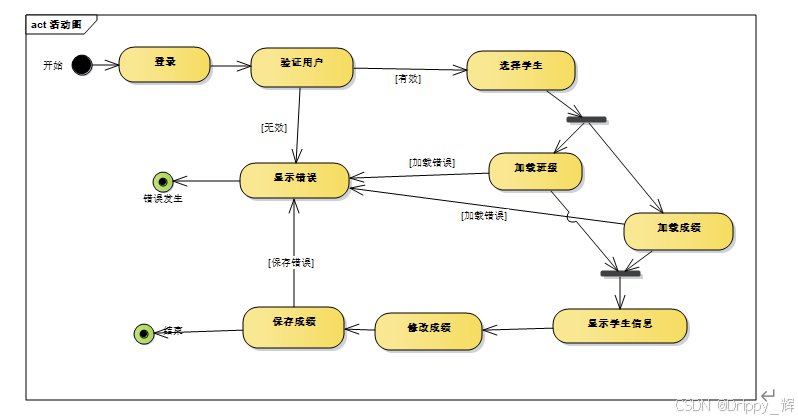

活动图

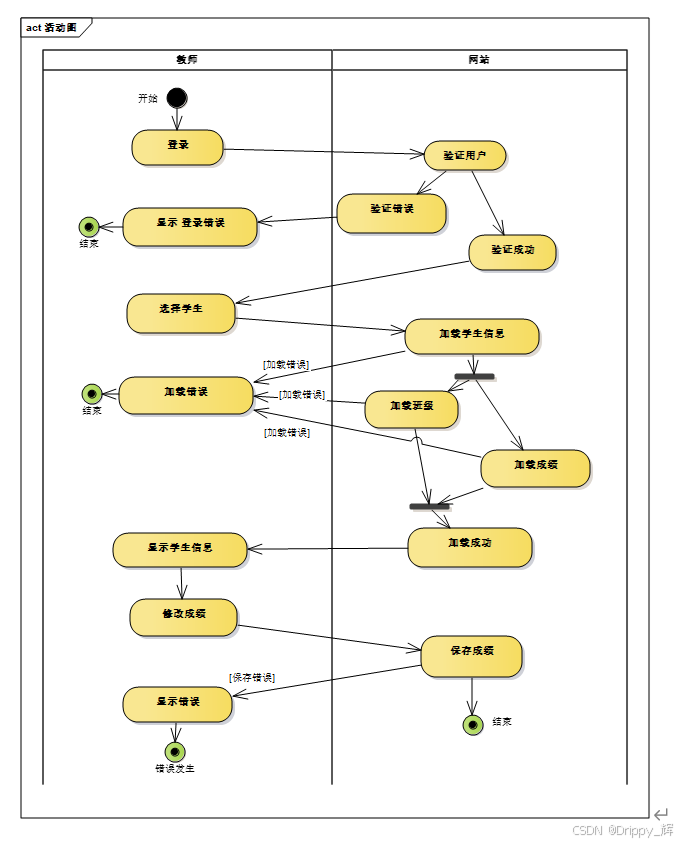

添加泳道

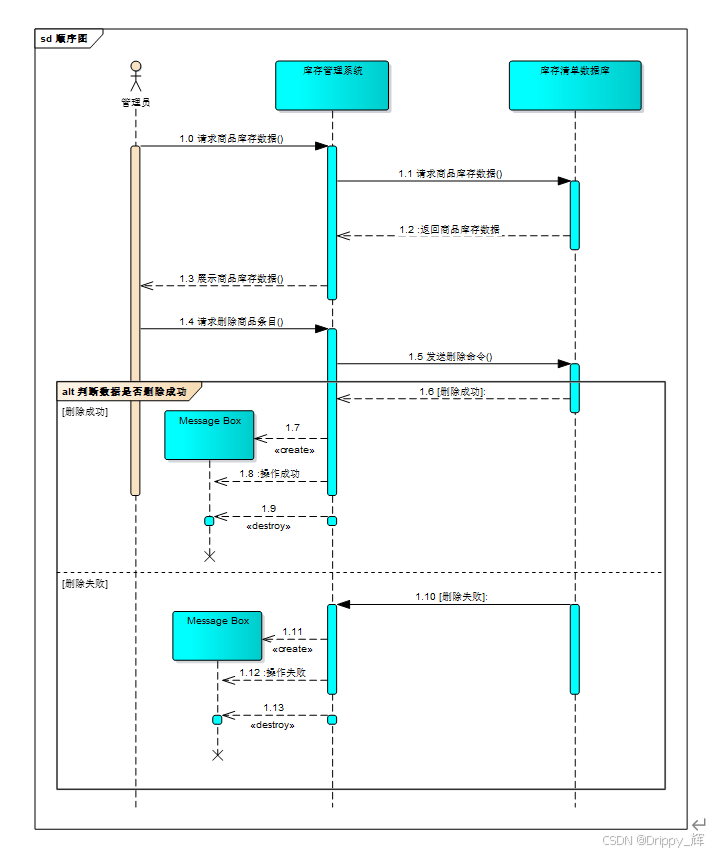

顺序图

（主要区分同步和异步，异步箭头，同步三角）

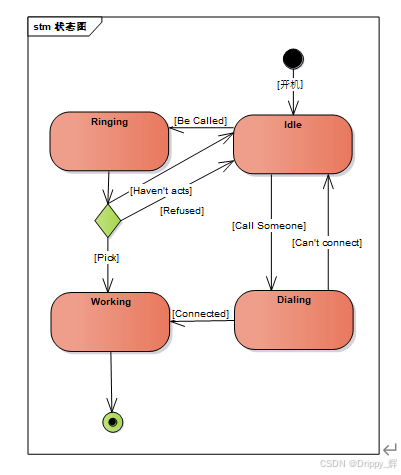

状态图

类间关系

1.泛化（继承）：子类继承父类的属性和方法

//代码1
public class A1{ }
public class B1 extends A1{ }

类B1继承类A1

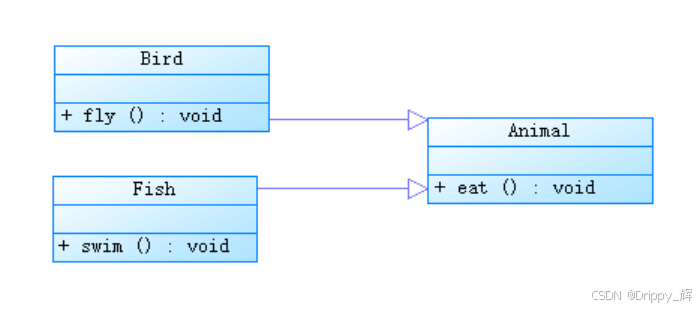

2.实现：类对接口（或多个）的功能实现

//代码2
public class Bird implements Animal { }

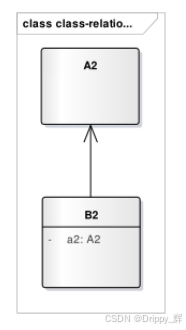

3.关联：一个类知道另一个类的属性和方法（单向或双向）

//代码3
public class A2 { }
public class B2{
	private A2 a2;
}

类A2作为类B2的成员变量（单向关联）

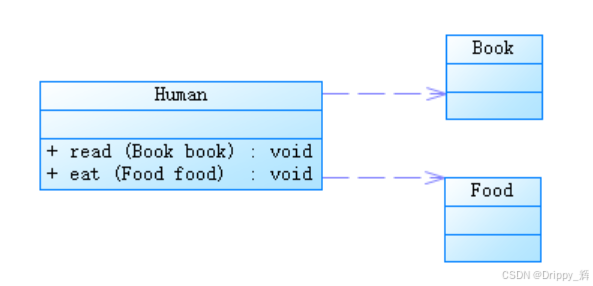

4.依赖：一个类的实力在方法内使用到另一个类的实例

1、A是B中方法的局部变量；

2、A是B中方法的返回值；

3、A是B中方法的参数；

//代码4
public class A3 { }
public class B3{
	public Fun(A3 a3) { }
}

A3作为B3的Fun方法中的参数

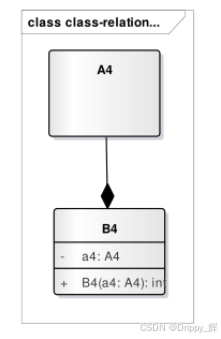

5.组合：部分不可以脱离整体独立存在

组合关系的类里含有另一个类的实例化

//代码5
public class A4 { }
public class B4{
	private A4 a4;
 	public B4(){
		a4 = new A4();
	}
}

B4中包含A4类型的成员变量a4，并构造函数初始化a4

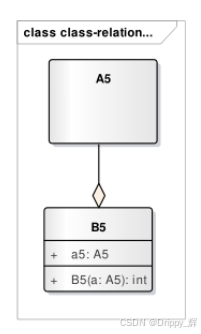

6.聚合：部分可以脱离整体独立存在

聚合关系的类里含有另一个类作为参数

//代码6
public class A5 { }
public class B5{
	public A5 a5;
	public B5(A5 a){
		a5=a;
	}
}

B5中包含A5类型的成员变量a5，通过调用B5( )方法对a5进行赋初值
