单片机开发板功能实验（实现流水灯）

一、开发板功能介绍：

安装好 CH340 驱动后，我们就可以下载程序了，在下载程序前先确认下开

发板上的 USB 转 TTL 串口模块上的 P5 端子短接片是否短接好（即 P31T 与 URXD

连接，P30R 与 UTXD 连接），出厂的时候该短接片默认已经短接好，如下所示：

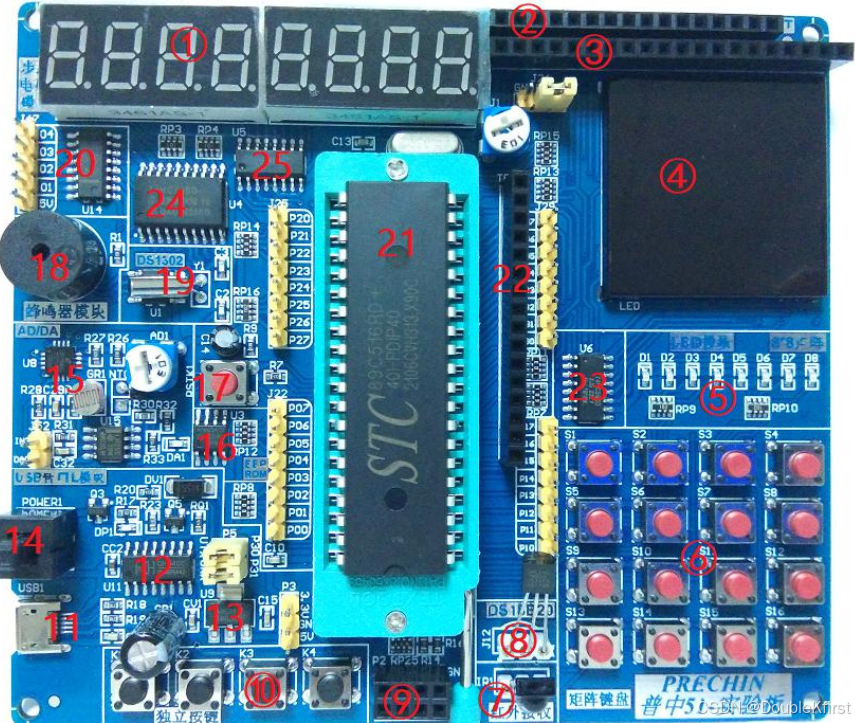

1.实物图：

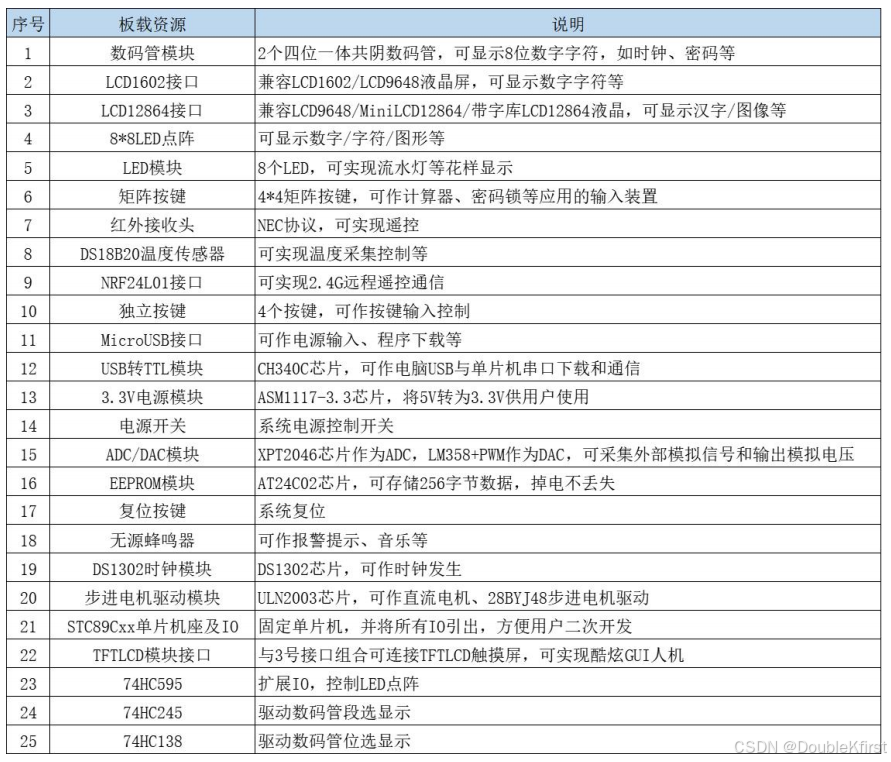

2.各个部件说明

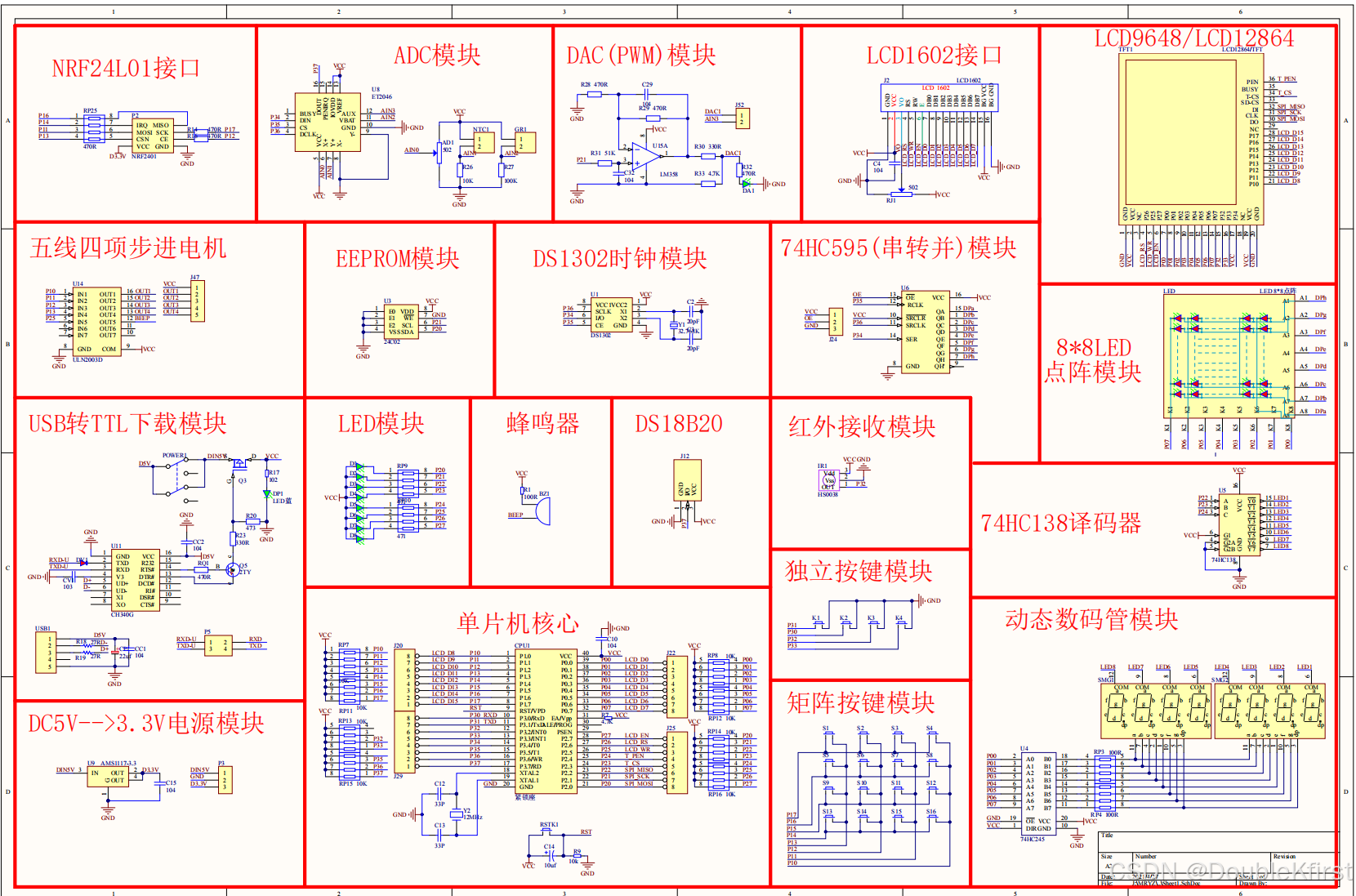

3.模拟图：

二、实验过程

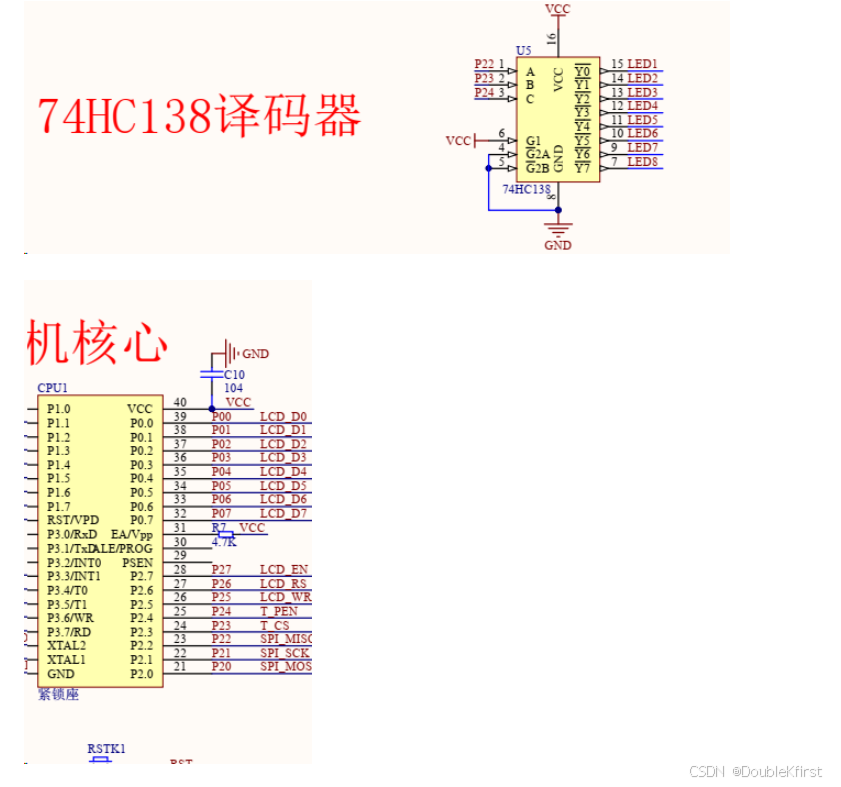

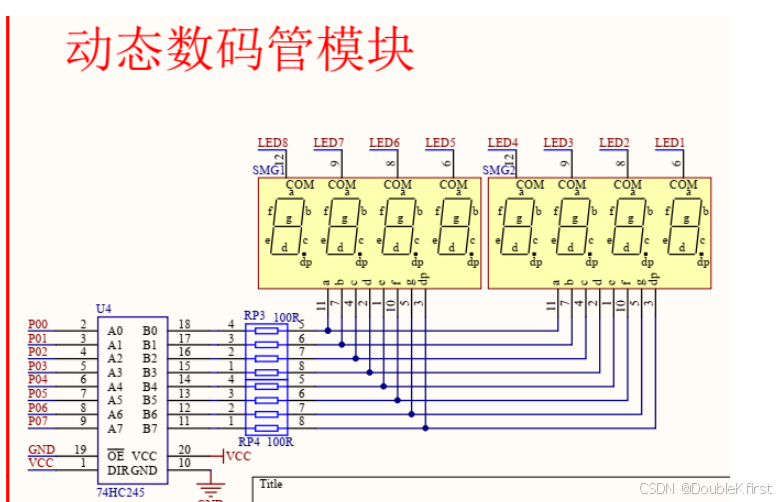

1.在普中51-实验板找出数码管模块电路连接原理图，完成硬件设计：



2. 在Keil uVision集成开发环境中编写源程序，编译并生成目标文件；(代码模板，可在此基础上自写代码)

#include "reg52.h"

sbit D1 = P2^0; //????

void main()

{

 D1 = 0; //???

 while(1)

 {

  ;

 }

}

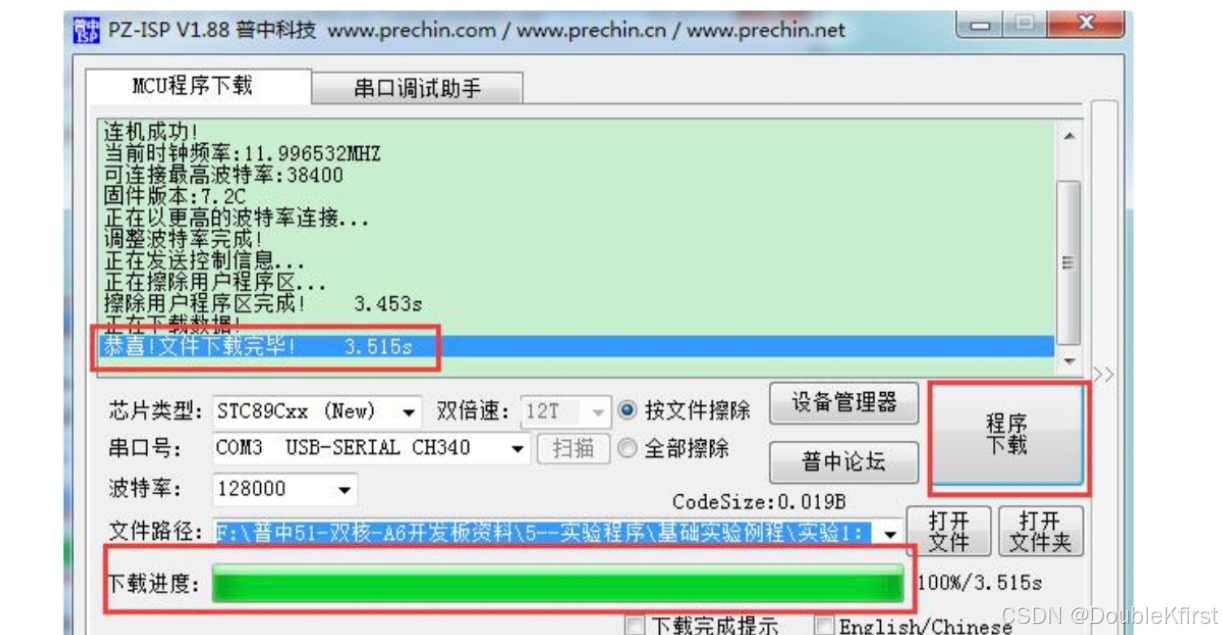

3.为单片机加载目标代码文件,设置时钟频率。



三、实现代码：

#include <reg51.h>

#define LED_PORT P2  // 定义P2口为LED连接端口

// 延时函数，用于控制闪烁频率
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--);
}

void main() {
    unsigned char led_pattern = 0x01;  // 初始点亮第一个LED（P2.0）

    while (1) {
        for (led_pattern = 0x01; led_pattern != 0; led_pattern <<= 1) {
            LED_PORT = led_pattern;  // 点亮当前LED
            delay(500);              // 延时500ms
        }
    }
}

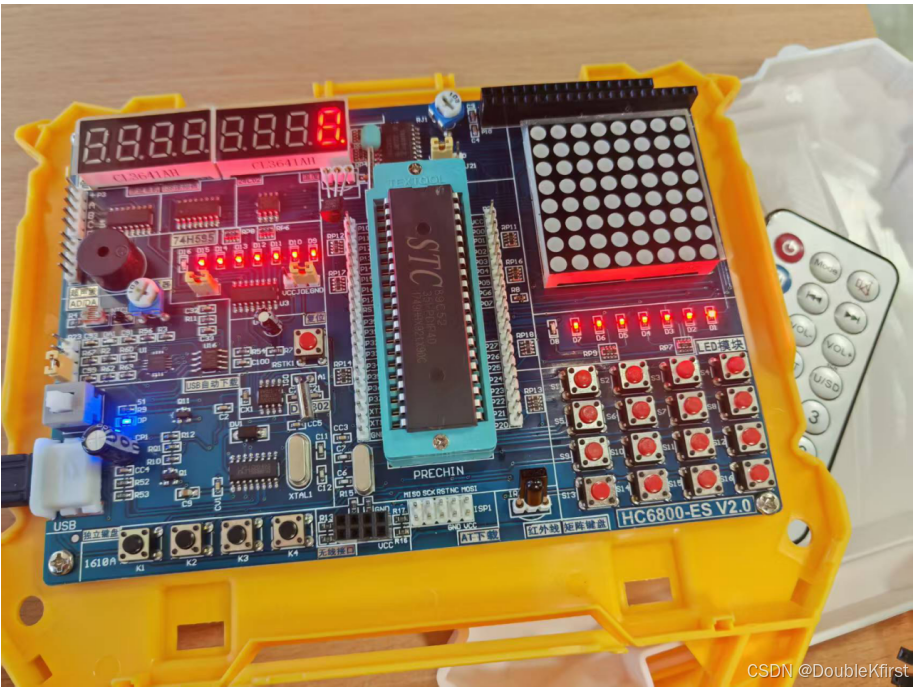

实物实现图：
