51单片机驱动LED数码管显示出生日期

一、实验目的

通过51单片机驱动八位LED数码管，控制数码管稳定显示本人的出生年月日。例如2003年4月17日出生的同学，应在八位数码管上稳定显示20030417。

要求：

（1）进一步理解LED数码管静态显示原理

（2）掌握LED数码管动态显示编程，参考课堂上及钉钉群介绍的两种编程方法，在开发板和PROTEUS中，实现八位数码的动态稳定显示。

 二、实验原理

1. LED数码管结构

LED数码管本质是多个发光二极管构成，如"8"字型七段数码管，共由七个发光二极管构成，分为共阴极和共阳极两种类型。同时多位数码管具有位选引脚来控制仅某位数码管工作。

2. 显示原理

 静态显示

静态显示是指每个数码管的段选线与单片机的I/O口直接相连，位选线由单片机控制。当需要显示某个数字时，单片机将对应的段码输出到段选线上，同时选通对应的位选线，使该位数码管显示相应的数字。

 动态显示

动态显示是指将所有数码管的段选线并联在一起，由单片机的一个I/O口控制，而每个数码管的位选线由单片机的另一个I/O口控制。单片机通过分时轮流控制各个数码管的位选线，使各个数码管轮流点亮。由于人的视觉暂留效应，当轮流点亮的速度足够快时，就会看到所有数码管同时点亮的效果。

 三、实验步骤

1. 首先，我们需要在Proteus中创建一个新的项目，然后添加所需的元件：

- AT89C51单片机

- 八位共阴极数码管

- 电阻（限流电阻）

- 电容（去耦电容）

- 晶振（11.0592MHz）

电路连接如下：

- 数码管的段选线（a-g和dp）通过限流电阻连接到单片机的P0口

- 数码管的位选线（1-8）通过三极管驱动连接到单片机的P2口

- 单片机的P1口可以留作备用

- 单片机的RST引脚连接复位电路（电容和电阻）

- 单片机的XTAL1和XTAL2引脚连接晶振和电容

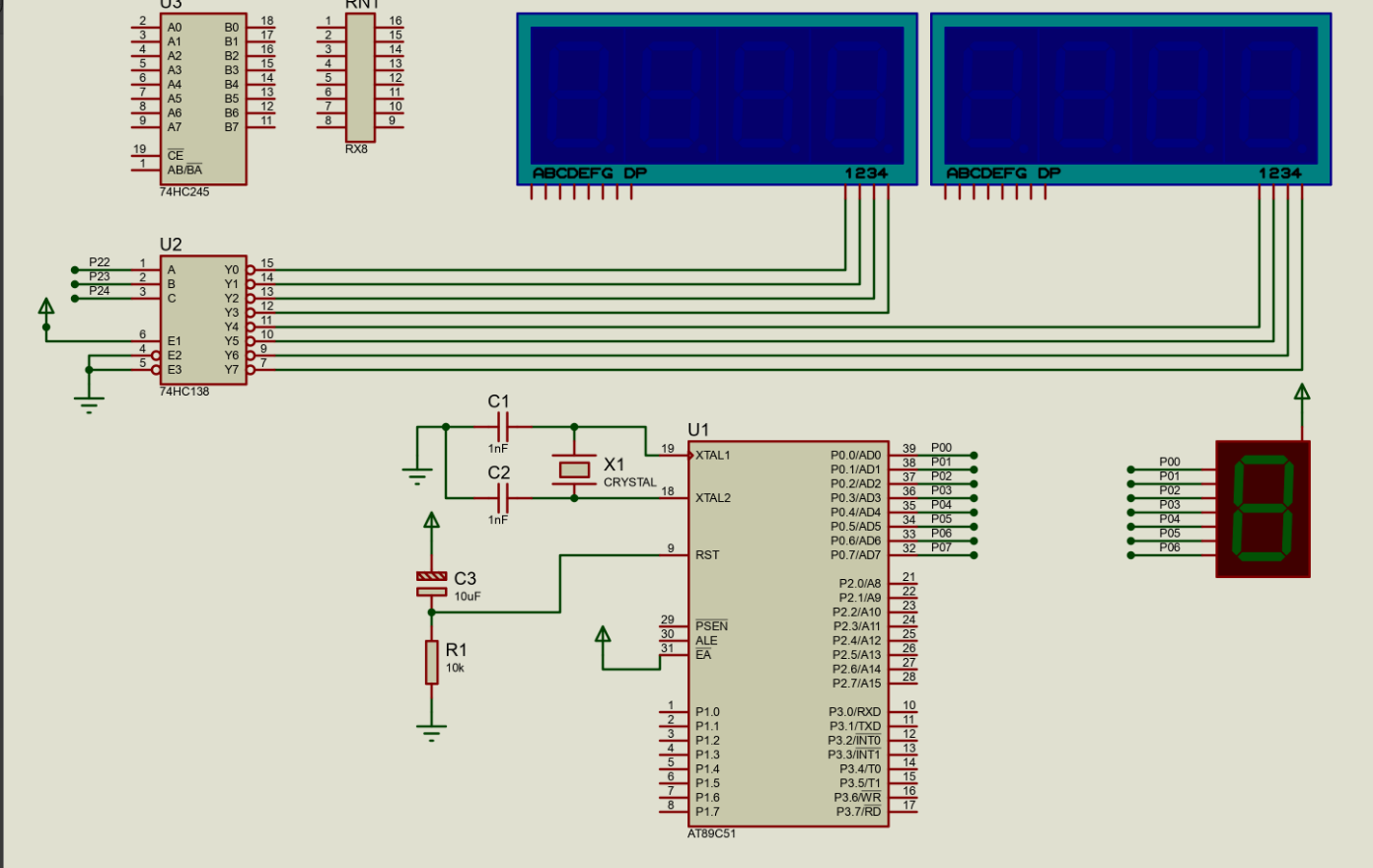

示例图如下：

2. 在Keil uVision集成开发环境中编写源程序

根据实验要求，我们需要编写一个程序，使八位数码管稳定显示本人的出生年月日。下面是实现代码：

#include <reg52.h>

// 定义数码管段选端口和位选端口

#define SEG_PORT P0  // 段选端口

#define BIT_PORT P2  // 位选端口

// 共阴极数码管0-9的段码表（无小数点）

unsigned char code seg_table[] = {

    0x3F, 0x06, 0x5B, 0x4F, 0x66,

    0x6D, 0x7D, 0x07, 0x7F, 0x6F

};

// 定义显示缓冲区，存储要显示的8位数字

unsigned char display_buffer[8] = {2, 0, 0, 3, 0, 4, 1, 7};  // 示例：20030417

// 延时函数

void delay_ms(unsigned int ms) {

    unsigned int i, j;

    for(i = 0; i < ms; i++)

        for(j = 0; j < 110; j++);

}

// 数码管动态显示函数

void display() {

    unsigned char i;

    for(i = 0; i < 8; i++) {

        BIT_PORT = ~(1 << i);        // 位选，选中第i位数码管

        SEG_PORT = seg_table[display_buffer[i]];  // 段选，显示对应的数字

        delay_ms(1);                 // 延时，控制显示时间

        SEG_PORT = 0x00;             // 消隐，防止残影

    }

}

// 主函数

void main() {

    while(1) {

        display();  // 调用数码管显示函数

    }

}

```

3. 编译并生成目标文件

在Keil uVision中，打开上述代码文件，进行编译。确保编译过程中没有错误和警告。编译成功后，生成HEX文件，这是我们需要下载到单片机中的目标文件。

 4. 为单片机加载目标代码文件，设置时钟频率

回到Proteus中，双击AT89C51单片机，在弹出的对话框中，选择刚才生成的HEX文件，并设置时钟频率为11.0592MHz。

5. Proteus仿真运行，查看效果

点击Proteus中的运行按钮，开始仿真。此时，八位数码管应该稳定显示出设定的出生年月日。如果显示不正常，可以检查电路连接是否正确，程序是否有逻辑错误，或者调整延时时间。

四、实验结果与分析

通过上述步骤，我们成功实现了用51单片机驱动八位LED数码管显示出生年月日的功能。在实验过程中，我对LED数码管的静态显示和动态显示原理有了更深入的理解。

静态显示虽然简单，但占用I/O口资源较多，而动态显示通过分时复用的方式，大大节省了I/O口资源，但需要编写更复杂的程序来控制显示效果。

在编程实现过程中，需要注意以下几点：

1. 段码表的正确定义，共阴极和共阳极数码管的段码是不同的

2. 位选信号的控制，确保每次只选中一位数码管

3. 显示延时的设置，过短会导致显示不稳定，过长会导致闪烁明显

4. 消隐操作的添加，防止出现残影影响显示效果

 五、总结

本次实验通过51单片机驱动LED数码管显示出生年月日，不仅加深了对LED数码管显示原理的理解，还提高了单片机编程能力和硬件设计能力。

在实验过程中，遇到了一些问题，如显示不稳定、有残影等，但通过调整程序和电路，最终都得到了解决。在单片机开发中，硬件设计和软件编程是相辅相成的，需要综合考虑才能实现良好的效果。

以上就是本次实验的全部内容，希望对大家有所帮助。
