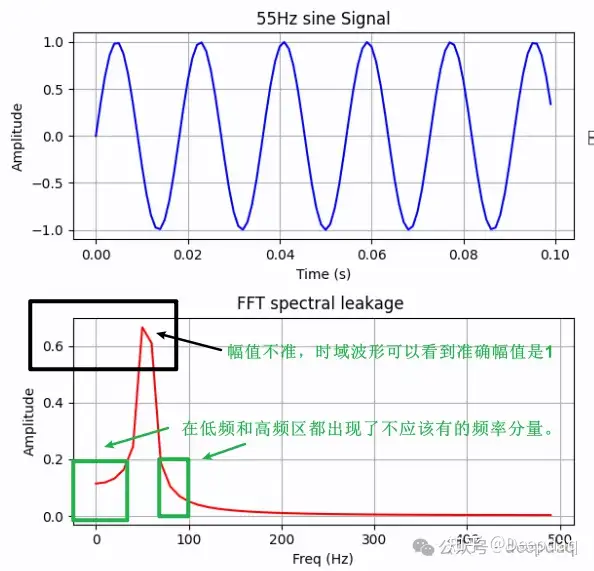

在对振动噪音进行谱分析时加窗是必要的，否则傅里叶变换后会出现频率泄露，简单来说就是信号中本来没有的频率成分出现了，原本存在的频率信号幅值也不准确了。如下图：

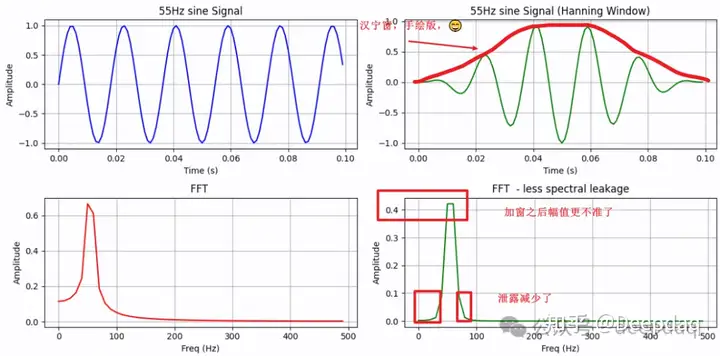

加窗就是为了缓解这个问题，默认使用汉宁窗来看一下效果：
从加窗的结果来看，频谱泄露少了，但幅值更不准确了。因为在加窗的时候汉宁窗把原始振动信号的能量“压制”了不少。（上图中右上角）

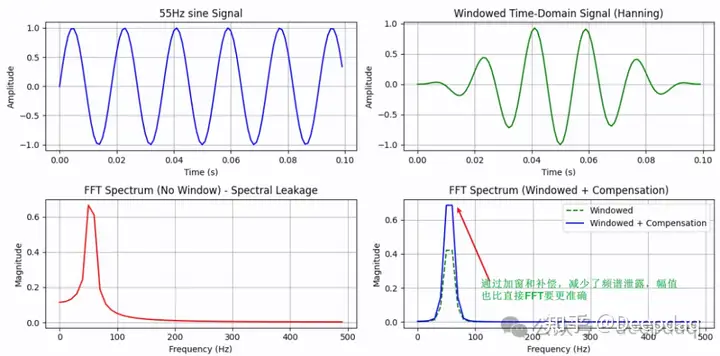

所以：振动谱分析需要加窗，但更不要忘了能量补偿。
常见补偿方法：每种窗函数有不同的幅值损失，计算公式如下：
其中：C 为补偿系数；w(n) 是窗函数；N 是窗长。

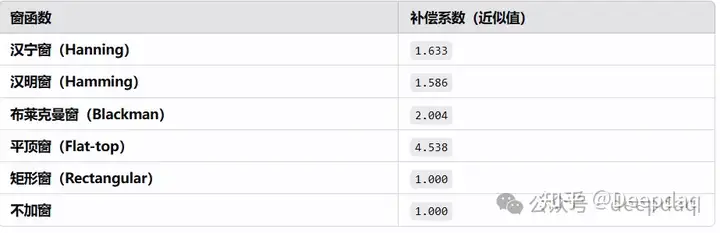

常见的窗函数补偿系数：

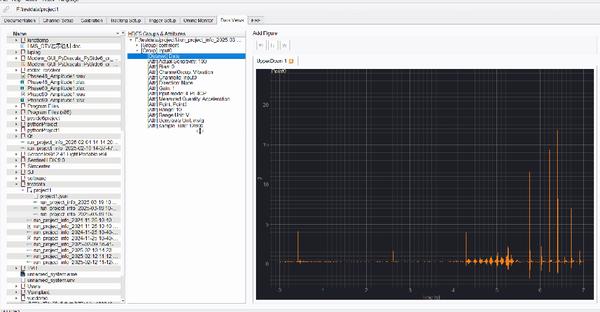

DeepDaq 软件对上述功能的集成：
通过拖动窗口实时选择数据进行“FFT freestyle ” 并引入了窗函数和补偿。
感谢小伙伴的关注....
#################音视频NVH处理软件#####################

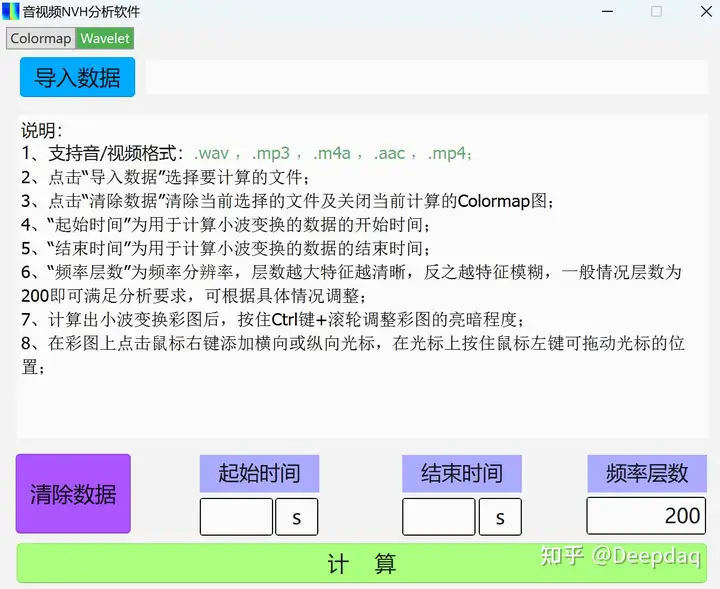

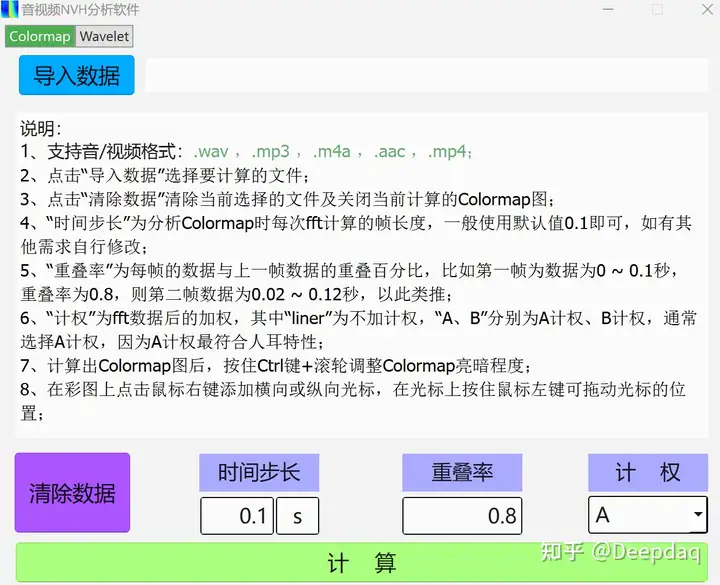

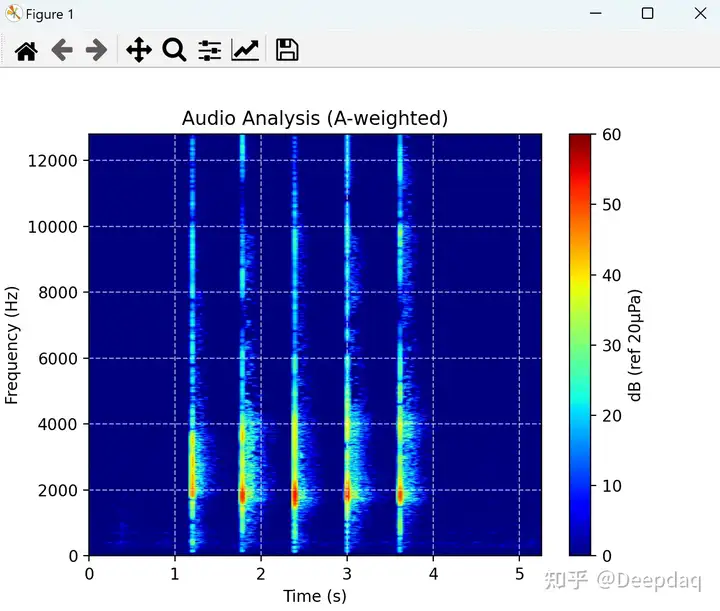

可进行多种格式的音频及视频NVH处理，具有colormap计算及小波变换功能。
需要请留言
