Matlab三维绘图

三维曲线绘图命令

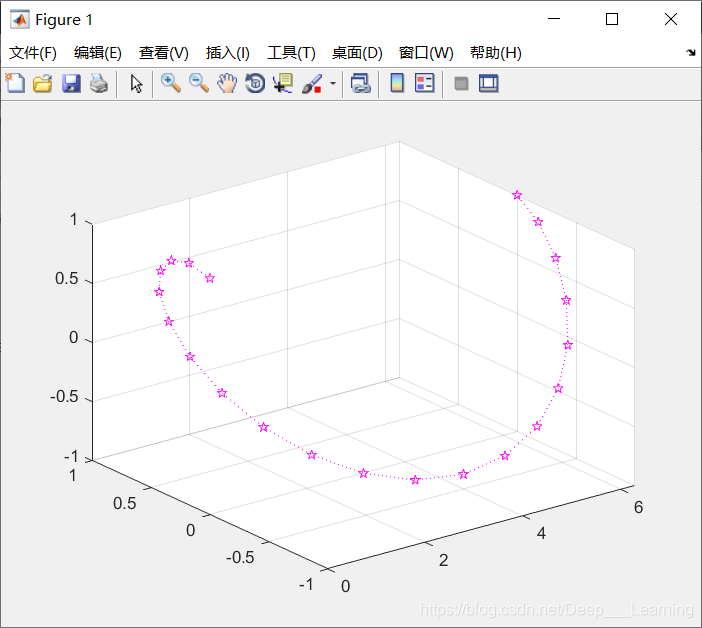

plot3命令

plot3命令是二维绘图plot命令的扩展，因此它们使用的格式基本是相同的，只是在参数中多加了一个第三维的信息。

>> x = 0:pi/10:2*pi;
>> y = sin(x);
>> z = cos(x);
>> plot3(x, y, z, 'm:p')
>> grid on

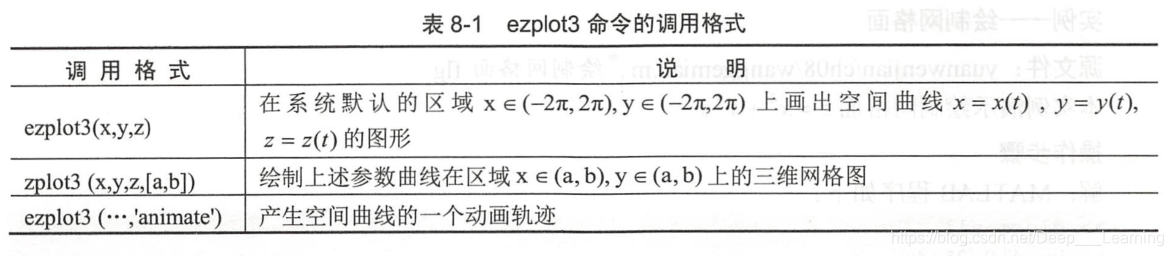

ezplot3命令

三维网格命令

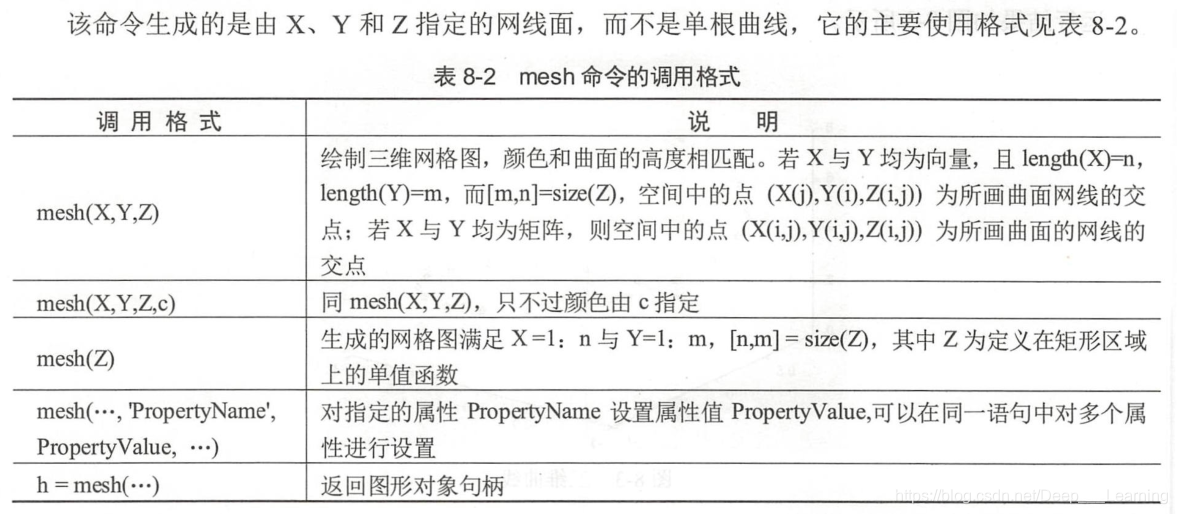

mesh命令

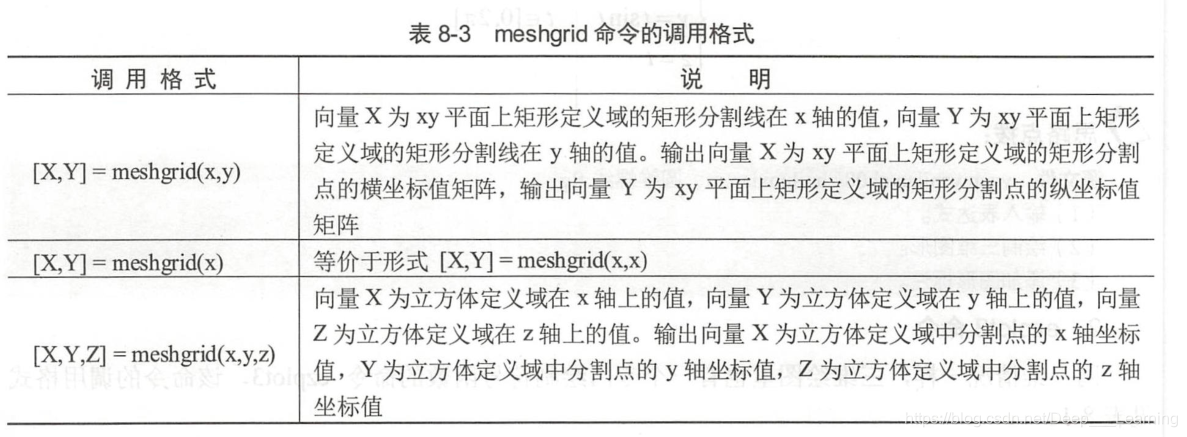

其中，meshgrid命令是一个比较常用的命令，它用来生成二元函数中xy的平面上的矩形定义区域中数据点矩阵X和Y，或者是三元函数中立方体定义域中的数据点矩阵X、Y和Z

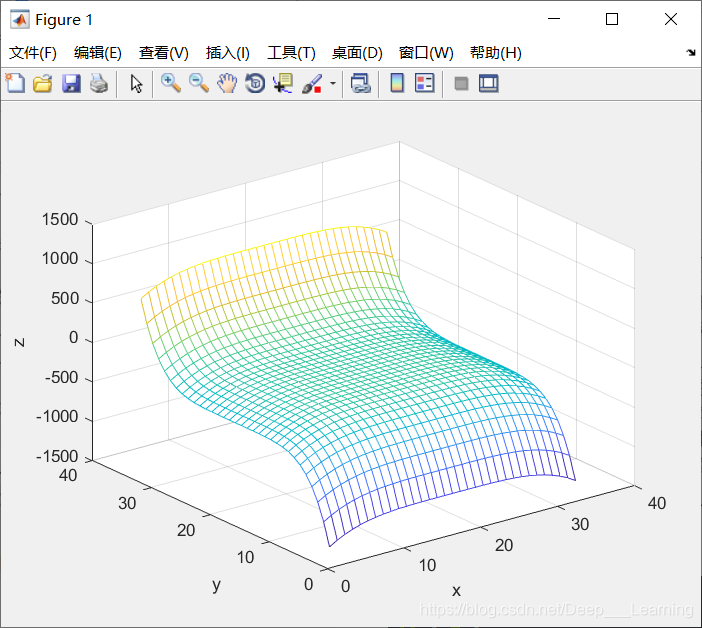

>> x = -4:0.25:4;
>> y = x;
>> [X, Y] = meshgrid(x, y);
>> Z = -X.^4+Y.^5;
>> mesh(Z);
>> xlabel('x');ylabel('y');zlabel('z');

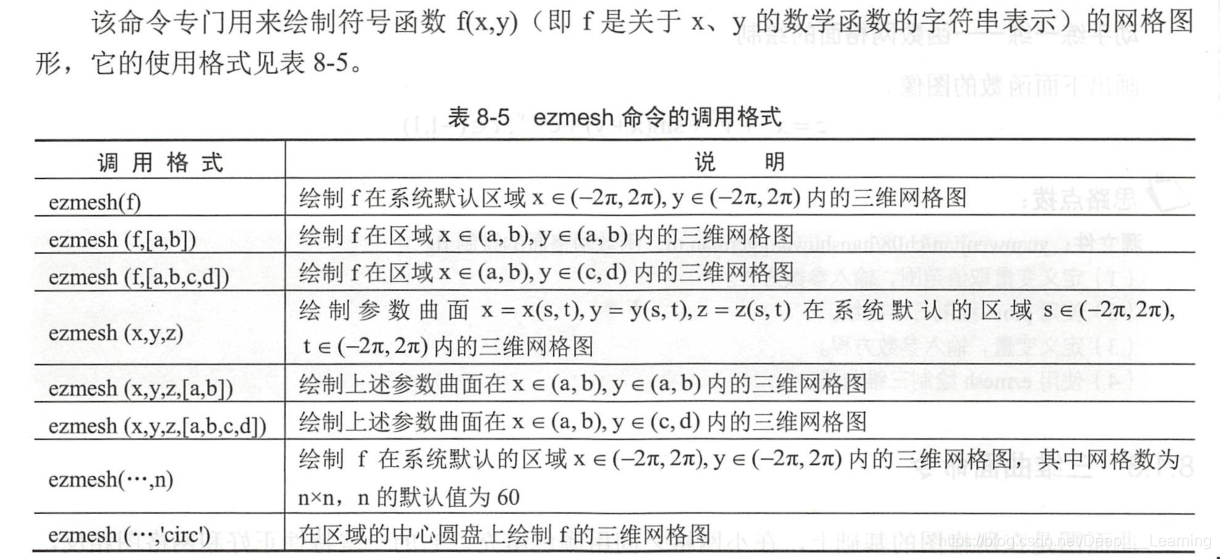

ezmesh命令

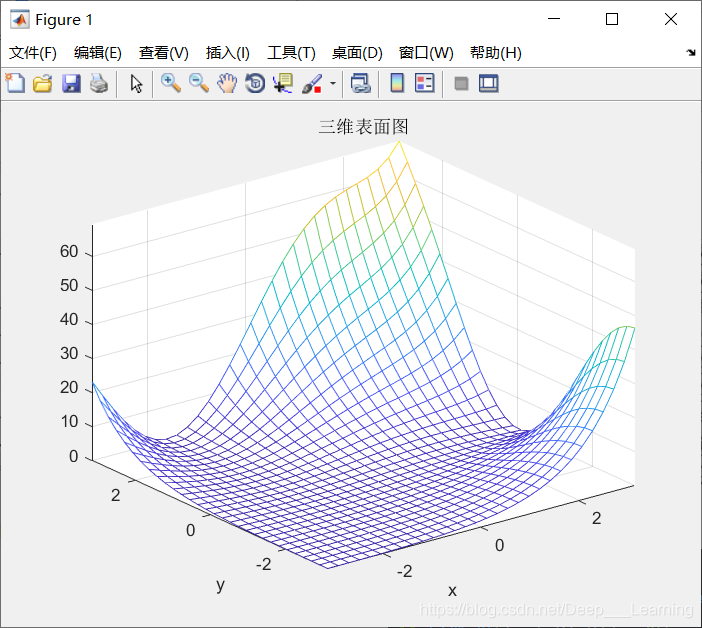

>> syms x y;
>> f = sin(x)*exp(y)-cos(y)*exp(x)+exp(x)+exp(y);
>> ezmesh(f, [-pi,pi], 30);
>> title('三维表面图');
>>

三维曲面命令

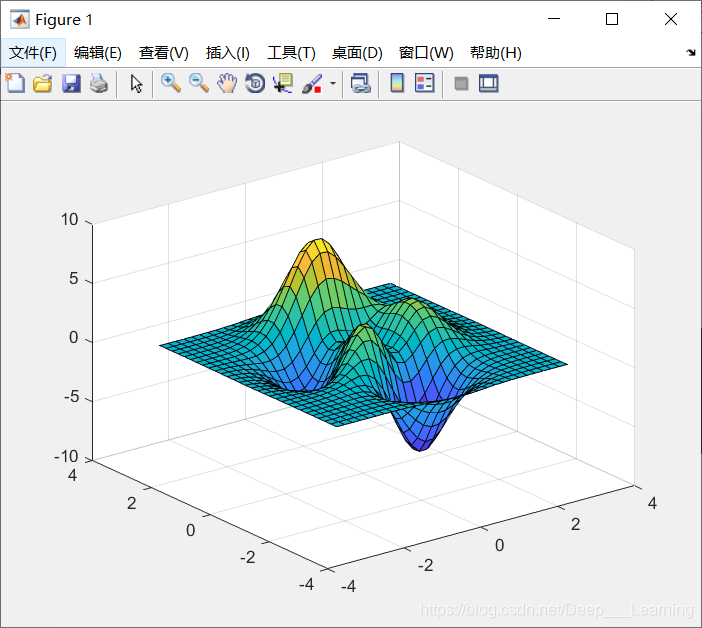

surf命令

surf命令的调用格式和mesh命令的调用格式一样

>> [x,y,z] = peaks(30);
>> surf(x,y,z);
>> grid on
>>

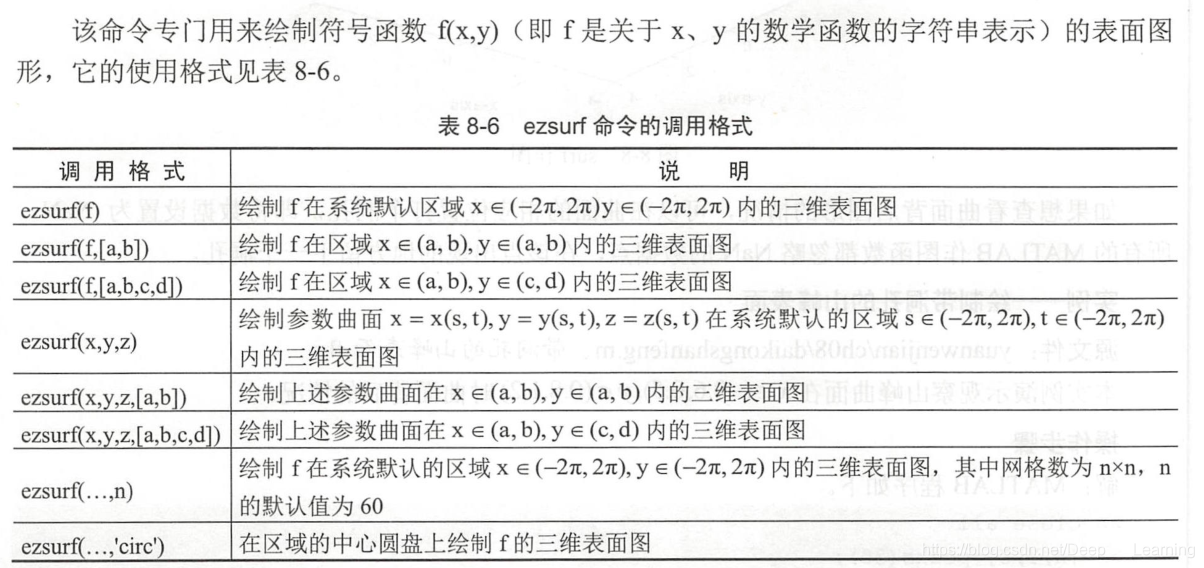

ezsurf命令
