回顾：

1. 文件系统的用户视角

系统调用
结构、组织方式、文件类型

2. 文件系统的实现视角

磁盘和分区布局
文件表
可用空间管理
......

磁盘调度：

文件系统的布局和文件分配方式对寻道动作有着重大影响：连续文件会减少寻道动作。
操作系统在实施磁盘调度时（相对于控制器而言）能够优先处理/排序请求。

本章小结：

1. 文件系统实现方式

连续式
链表
文件分配表（File Allocation Table，FAT）

2. 使用索引节点进行查找 i-nodes (lookups)

3. 硬链接和软链接

文件系统实现方式

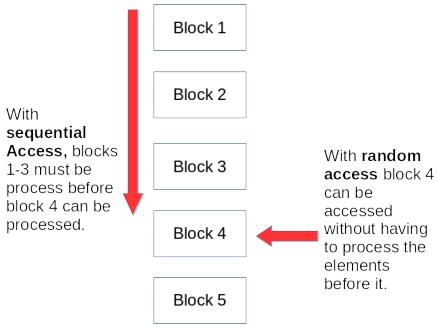

文件访问：顺序访问与随机访问

文件将由多个块组成
文件可以是顺序访问的，也可以是随机访问的（这对于数据库系统来说是必不可少的）

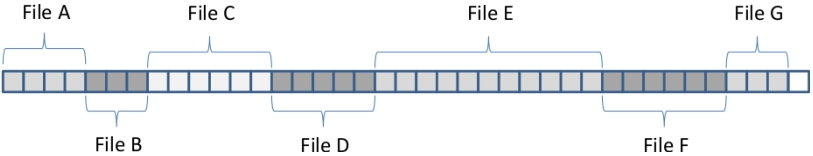

连续分配

概念

连续文件系统与内存分配中的动态分区类似：

每个文件都存储在硬盘上一组连续的块中
例如，1KB 的块、100KB 的文件，我们需要 100 个连续的块

可用空间的分配可以使用首次适应、最佳适应、下次适应等方法进行。

优势

易于实现：仅需存储第一个块的位置以及文件的长度（在文件控制块中）
最佳的读写性能：块会集中存储在相邻的扇区中（从而最大限度地减少寻道时间）

缺点

连续文件系统的缺点包括：

文件（进程）的确切大小往往无法事先确定
需要分配算法来决定分配哪些空闲块（例如，首次适应、最佳适应）
删除文件会导致外部碎片化，这需要进行碎片整理（这个过程很慢）

用于 CD-ROM/DVD 的连续分配：由于它们是“一次写入”模式，外部碎片化问题相对较小

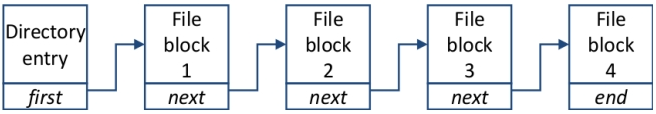

链表

概念

为避免外部数据的分散（碎片化），文件被存储在独立的块中（类似于分页方式），这些块相互链接。
只有第一个块的地址被存储在文件控制块（FCB）中。
每个块都包含一个指向下一个块的数据指针（该指针会占用空间）

优势

易于维护：在目录项中只需维护第一个块（地址）即可
文件可以动态扩展：新的块/扇区会添加到末尾
与分页类似，不存在外部碎片化现象
顺序访问非常简单，不过可能需要更多的寻道操作（非连续访问）

缺点

随机访问速度非常慢
内部碎片：该块的后半部分未被使用（平均而言）

较小的块大小会减少内部碎片

可能导致随机（缓慢）的磁盘访问

较大的块（包含多个扇区）会提高速度（但会增加内部碎片）

一个数据块内的数据已不再为 2 的幂次
可靠性降低：如果一个数据块损坏/丢失，那么对该文件其余部分的访问也将失效

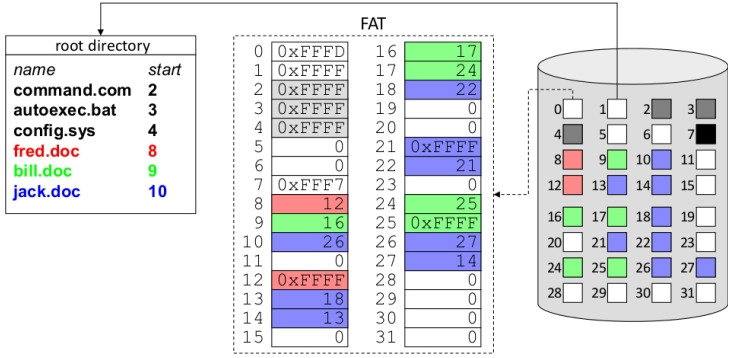

文件分配表（File Allocation Table，FAT）

关键概念

将链表指针存储在一个单独的索引表中，该索引表称为文件分配表（FAT）（加载到内存中）

优缺点

优点：

块大小仍为 2 的幂次（由于指针的存在，块内不会出现空间浪费）
索引表可保留在内存中，从而实现快速的非顺序/随机访问（但表的访问本身仍为顺序访问）

缺点：

文件分配表的大小会随着块的数量或磁盘大小而增加。
对于一个 200GB 的磁盘（块大小为 1KB）来说，需要 2 亿个条目（每个条目占用 800MB 的空间，每条目占用 4 字节）才能完成存储。

索引节点（i-nodes）

概念

每个文件都有一个小型的数据结构（存储在磁盘上），称为 i-节点（索引节点），其中包含了其属性和块指针。

与 FAT 不同，i-节点只有在文件被打开时才会被加载（存储在系统范围的打开文件表中）
如果每个 i -节点由 n 字节组成，并且在任何时刻最多可以打开 k 个文件，那么最多需要 n×k 字节的主内存

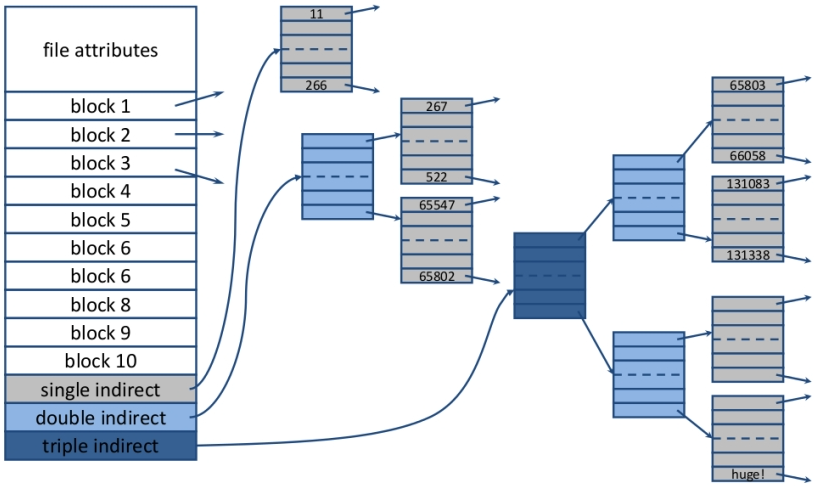

i -节点由直接块指针（通常为 10 个）、间接块指针或两者组合而成（例如，类似于多级页表）

假设块大小为 1KB，磁盘地址空间为 32 位
仅使用直接块指针时，最大文件大小为 10KB（1KB × NUMBER_OF_DIRECT_BLOCK_POINTERS[直接块指针数量]）
使用单个间接块时，最大文件大小为（10 + 256）× 1KB = 266KB
使用双间接块时，包含 256 个指针的 256 个块：最大文件大小为（10 + 256 + 256²）× 1KB = 65802KB
如果需要更大的文件，我们将需要三重间接块，以实现最大文件大小为（10 + 256 + 256² + 256³）× 1KB

使用 i - 节点的实现方式

在 UNIX、Linux 和 MacOS 系统中：

文件的所有元数据（类型、大小、日期、所有者以及块指针）都存储在一个 i 节点中。

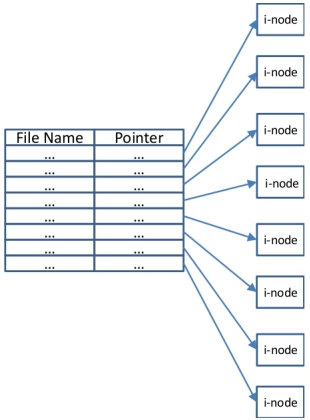

目录是一种非常简单的数据结构，由文件名和指向 i 节点的指针组成。

目录只不过是一种特殊的文件类型，因此它们也有自己的 i 节点。

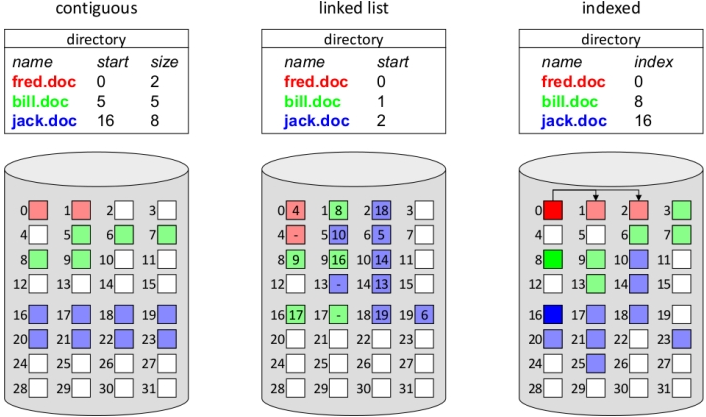

文件系统比较：连续式、链接式与索引式（Contiguous vs. Linked vs. Indexed）

Contiguous vs. Linked List (or FAT) vs. i-nodes (or indexed)

查找（Lookups）

打开一个文件需要先确定磁盘块的位置

绝对文件名是相对于根目录来定位的
相对文件名则是基于当前工作目录来定位的

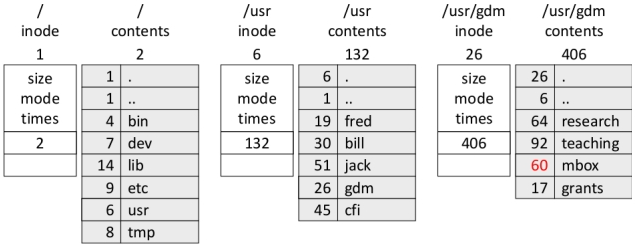

例如：尝试定位 /usr/gdm/mbox

1. 找到文件系统的根目录
- 其 i 索引节点位于磁盘上的固定位置（目录本身可以位于任何位置）
2. 找到路径中指定的目录条目：
- 找到路径中第一个组成部分（目录）的 i 索引节点编号（提供的路径中的目录部分）
- 使用该 i 索引节点编号在 i 索引表中进行索引并检索目录文件
- 通过重复上述两个步骤查找剩余的路径目录
3. 一旦找到了文件的目录，就找到该文件的 i 索引节点并将其缓存到内存中

在目录之间共享文件

硬链接和软链接：
有两种方法可以实现文件的共享，例如在目录 B 和 C 之间共享（其中 C 是“真实”的所有者）：

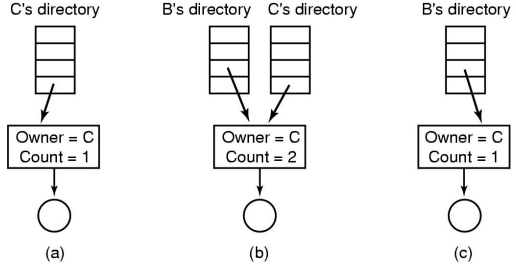

硬链接：在 B 和 C 中分别保留对同一 i-node 的两个（或多个）引用
i-node 引用计数器将被设置为 2
符号链接：
① 所有者在例如目录 C 中维护对 i-node 的引用
② “引用者”维护一个小型文件（具有自己的 i-node），其中包含目录 C 中共享文件的位置和名称

哪种方法最好？ ⇒ 两者都有优点和缺点

硬链接（Hard Links）

硬链接是链接文件的最快方式！
硬链接的缺点：

假设文件的所有者删除了该文件：
①如果索引节点也被删除，那么在最理想的情况下，任何硬链接都将指向一个无效的索引节点②如果索引节点被删除并“回收”以指向另一个文件，硬链接将指向错误的文件！
唯一的解决办法是删除该文件，并且如果“引用计数”大于 0（文件的原始所有者仍需为所占用的空间消费），则保留索引节点不变。

软链接（Soft Links）

软链接的缺点：

会导致额外的文件查找操作（一旦找到了链接文件，还需要找到原始文件）
需要为链接文件额外分配一个 i 索引节点

符号链接的优点：

删除原始文件时不会出现问题 ⇒ 这个文件就不再存在了
它们可以跨越不同机器的界限，即链接的文件可以位于不同的机器上

Unix中的硬链接和软链接：

[pszgd@severn ~]$ pwd
/home/pszgd
[pszgd@severn ~]$ ls -i labs/
3250013 req1b.c
[pszgd@severn ~]$ ln labs/req1b.c hardLink
[pszgd@severn ~]$ ln -s labs/req1b.c softLink
[pszgd@severn ~]$ ls -ali hardLink softLink
3250013 hardLink
3250021 softLink -> labs/req1b.c
[pszgd@severn ~]$ rm labs/req1b.c

1. 初始状态：

[pszgd@severn ~]$ pwd
/home/pszgd
[pszgd@severn ~]$ ls -i labs/
3250013 req1b.c

当前目录：/home/pszgd
labs/ 目录中有一个文件 req1b.c，inode 编号为 3250013

2. 创建硬链接和软链接

[pszgd@severn ~]$ ln labs/req1b.c hardLink
[pszgd@severn ~]$ ln -s labs/req1b.c softLink

硬链接 hardLink：创建指向同一 inode (3250013) 的另一个目录项
软链接 softLink：创建符号链接，包含指向 labs/req1b.c 的路径信息

3. 查看链接信息

[pszgd@severn ~]$ ls -ali hardLink softLink
3250013 hardLink
3250021 softLink -> labs/req1b.c

hardLink：inode 3250013（与原文件相同）
softLink：inode 3250021（新的 inode），指向 labs/req1b.c

4. 删除原文件

[pszgd@severn ~]$ rm labs/req1b.c

特性	硬链接 (hardLink)	软链接 (softLink)
inode	与原文件相同 (3250013)	新的 inode (3250021)
存储内容	直接指向数据块	存储目标文件路径
删除原文件后	仍然有效	变成坏链接
跨文件系统	不支持	支持
链接目录	通常不允许	允许

在Unix/Linux系统中，硬链接更健壮（只要还有一个硬链接存在，文件数据就不会丢失），而软链接更灵活但依赖于目标文件的存在。

文件系统示例：Unix 与 Windows 的比较

Unix V7 文件系统：

树形结构的文件系统，包含链接
目录包含文件名和 i-节点编号
i-节点包含用户和系统属性（例如计数变量）
可以使用单个、双层和三层间接块

后来开发了更复杂的文件系统（例如 ext3/4）

Windows：

在 XP 系统中，使用的是 FAT-16 和 FAT-32 文件系统
从 XP 系统升级到 NTFS（64 位）是因为文件大小受限：NTFS 采用文件表，其 i-节点更大，还能包含小文件和目录
最近则使用了 ReFS 系统

理解

使用 i-节点时，我们所能拥有的最大文件大小取决于块大小以及间接指针的数量。

1. 假设一个32位的磁盘地址空间，对于一个500GB驱动器和1KB块大小的FAT文件系统，最大（理论上）文件大小是多少？（不考虑目录元数据）

给定条件：

32位磁盘地址空间（即每个FAT表项为32位/4字节）
磁盘大小：500GB
块大小（簇大小）：1KB = 1024字节
不考虑目录元数据

计算过程：

FAT文件系统中，文件大小受限于FAT表能寻址的簇数量。

每个FAT表项为32位，可寻址的簇总数为：2³² = 4,294,967,296个簇
每个簇大小为1KB，因此最大文件大小为：
232×1KB=4,294,967,296×1024字节232×1KB=4,294,967,296×1024字节

计算具体数值：

4,294,967,296×1024=4,398,046,511,1044,294,967,296×1024=4,398,046,511,104 字节
转换为GB：4,398,046,511,104/10243=40964,398,046,511,104/10243=4096 GB

但磁盘只有500GB，所以实际最大文件大小受磁盘容量限制：

500GB磁盘的总簇数：500×10243/1024=500×10242=524,288,000500×10243/1024=500×10242=524,288,000个簇
每个文件最多可占用所有簇，因此最大文件大小为500GB

然而，FAT表本身有限制：

32位FAT表最多支持4,294,967,296个簇
但实际FAT-32实现中，只有28位用于簇寻址（高位4位保留）

理论最大文件大小：

如果磁盘足够大：232×1KB=4TB232×1KB=4TB（但32位FAT实际用28位，见下文）
对于500GB磁盘：500GB（受磁盘容量限制）

2. FAT最常用的实现被称为FAT-32。调查为什么每个文件有4GB的理论限制（有时甚至小于2GB）。

原因分析：

a) FAT-32实际使用28位寻址

虽然称为"FAT-32"，但实际只使用28位存储簇号（高4位保留）
最大簇数：228=268,435,456228=268,435,456个簇
如果簇大小为32KB（最大允许），最大文件大小：
228×32KB=268,435,456×32,768字节=8,796,093,022,208字节≈8TB228×32KB=268,435,456×32,768字节=8,796,093,022,208字节≈8TB
但实际限制来自文件大小字段

b) 文件大小字段限制
