BGP选路属性集合，从1开始比较进行选路，若相同则进行下一项

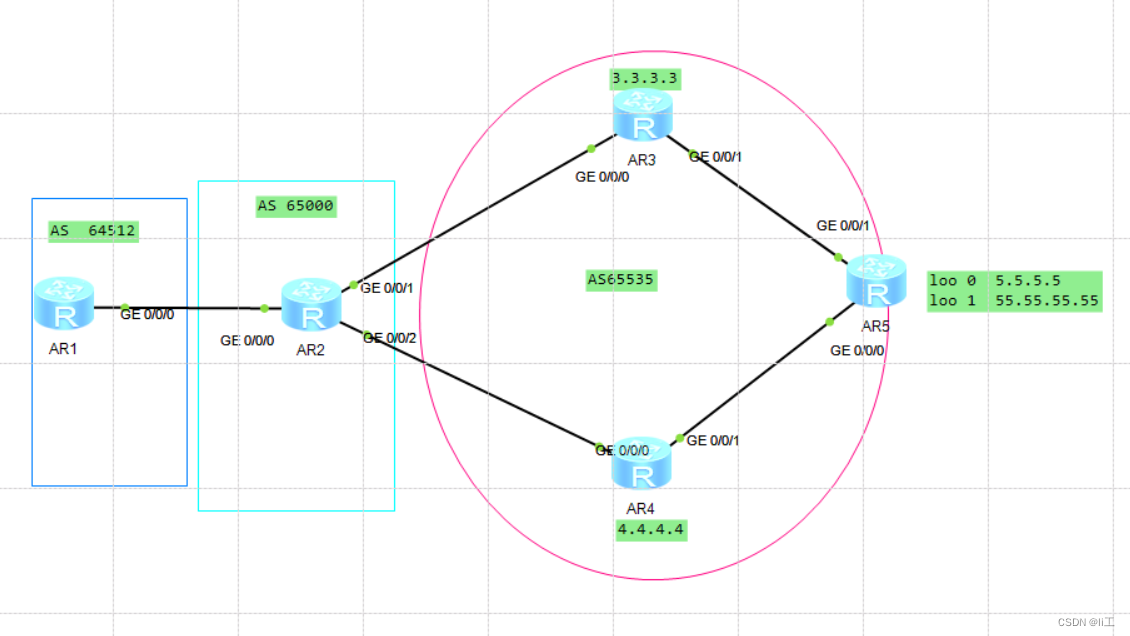

末尾提供实验环境命令，可以复制到对应的设备，达到ospf和BGP邻居建立成功环境，实验均在此基础上搭建。实验结果仅作为验证，BGP属性不仅可以在本地也可在对端配置

1.不发布不可达的路由信息

2.Preferred-Value值

私有属性
在本地入接口配置，影响对端对等体发布过来的路由信息
默认为0，越大越优
配置方法

//在R5配置loopback 1 和 2 地址分别为55.55.55.55和55.55.55.56
宣告进BGP协议内，使得R2可以学习到这两条路由，且选路下一跳会是R3接口地址，现在通过更改p-v值，去往55.55.55.55经过R4//
方法一
	//利用ACL和路由策略
R5配置两个loopback地址分别为55.55.55.55和55.55.55.56，acl只需要匹配其中一个就可以了观察实验现象

R5配置

#
配置两个接口地址并且在bgp内宣告55.55.55.55和55.55.55.56网段即可
#

R2配置
#
acl number 2000        //使用基本acl抓取55.55.55.55的路由
 rule 5 permit source 55.55.55.55 0
#
#
route-policy 1 permit node 10    //配置路由策略1 节点10
 if-match acl 2000     			//匹配acl 2000的流量
 apply preferred-value 100	//更改pv值大小为100
#
route-policy 1 permit node 20 //配置节点20，达到放行55.55.55.56地址的目的
#
  peer 24.1.1.4 route-policy 1 import  //由于需要选去R4的路，又因为pc值是越大越优，则将路由策略调用到R4对等体过来的流量上



方法二
	//利用前缀列表和路由策略
#
ip ip-prefix 1 index 5 permit 55.55.55.55 32 //仅仅匹配55.55.55.55
#
#
route-policy 1 permit node 5
 if-match ip-prefix 1 			//匹配前缀列表1
 apply preferred-value 200
#
#
route-policy 1 permit node 20 //配置节点20，达到放行55.55.55.56地址的目的

3.本地Local Preference值高的路由

公有属性
越高越优，本地配置
默认100
仅在IBGP内传递在本地AS内有效，不会给EBGP


方案一    修改R4传递给R5的lp属性值，但是没有针对性
	由于我本地实验环境去2.2.2.2路由走的r3，所以更改r4的lp值，选路为r4
R2
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
bgp 65000
  network 2.2.2.2 255.255.255.255
#

R4


#
BGP 65535
default local-preference 200   //通过本地的lp值从默认100改为200
#

方案二
	利用路由策略更改r5和r4建立的本地LP值，使得选择R4
	方法有两种抓取路由，一个acl和前缀列表参考pv值配置。
	也可以在R4配置，应用来出接口。看实际需要

使用前缀列表工具
R2
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
bgp 65000
  network 2.2.2.2 255.255.255.255
#


R5

#
route-policy 1 permit node 10
 if-match ip-prefix 1
 apply local-preference 200 		//修改lp值为200
#
route-policy 1 permit node 20 		//配置空路由策略node大于前一个，允许其他路由信息
#
ip ip-prefix 1 index 10 permit 2.2.2.2 32
#
  peer 4.4.4.4 route-policy 1 import    //优选谁的地址就和那个对等体建立

4.优选本地生成的路由

本地生成的路由包括network和import
本地生成的下一跳为0.0.0.0，会传递给邻居
优先级：手动聚合>自动聚合>network>import-route
通过本地IGP学习的路由信息，可以通过BGP引入并且发布给邻居

5.AS Path短的路由

原理：类似于工厂流水线，信息学习发送以后本地信息会填在前面，假如AR4在内发出路由信息，则发给AR3时就会附带信息为：【4】，当AR3发送给AR2时信息为【3,4】。R2发给R1的时候就会附带【2,3,4】，R1发给R4后为【1,2,3,4】，由于防环机制，4不会给3传，但假如从4到3时就为【4,1,2,3,4】，以此类推
功能：提供防环，选路依据

R5
#
interface LoopBack1
 ip address 55.55.55.55 255.255.255.255
#
bgp 65535
  network 55.55.55.55 255.255.255.255

R3上配置，使得发送过去的路由信息添加上as-path值
#
ip ip-prefix 1 index 10 permit 55.55.55.55 32
#
bgp 65535
  peer 23.1.1.2 route-policy 1 export    //出方向应用路由策略1
#
route-policy 1 permit node 10
 if-match ip-prefix 1
 apply as-path 1000 1111 additive     //增加as-path 1000和1111
#
route-policy 1 permit node 20
#

6.origin IGP>EGP

network 从igp表内引入表示为i
import 引入路由协议的路由表示为？
i>? ----会将i发布给邻居

R5
#
interface LoopBack1
 ip address 55.55.55.55 255.255.255.255
#
bgp 65535
  network 55.55.55.55 255.255.255.255   //同时通过两种方式引入，会优先将network的作为有效最佳路由传递给邻居
  import-route direct

7.MED（多出口区分）

可选非传递属性，越小越优
AS之间内传输，同一条路由但不是来自同一AS下不进行比较MED
同一As内的路由，优先MED值小的，类似于路由的开销值


R5
#
interface LoopBack1
 ip address 55.55.55.55 255.255.255.255
#
bgp 65535
  network 55.55.55.55 255.255.255.255
#



R2上配置
route-policy 1 permit node 10
 if-match ip-prefix 1
 apply cost 500     //修改med值得命令为cost，从R3发送过来的路由增加cost，使得选路为r4的路
#
ip ip-prefix 1 index 10 permit 55.55.55.55 32
#
bgp 65000
  peer 23.1.1.3 route-policy 1 import

8.优选EBGP学习来的路由

外部As传递过来的路由会被优选
假如从R1分发1.1.1.1，R3上同时会有从R4传递和R2传递过来的路由，但R3选路由的时候不会选从R4学习到的，因为R4是通过IBGP传递给R5再到R4所以
EBGP>IBGP

9.AS内部IGP Metric最小的路由

Metric 开销选择IGP（OSPF、ISIS、RIP）开销小的路由即下一跳距离近的路由

修改R5ospf接口开销

interface GigabitEthernet0/0/1
ip address 35.1.1.5 255.255.255.0
ospf cost 100 //由于开销计算是计算入接口，所以需要更改自身

更改以后会导致路由选择去选择R4

10.Cluster List最短的路由（反射器环境）

11.Orginator ID最小的路由（反射器环境）

12.Router ID最小的路由器发布的

优选 BGProuter id最小的，即配置全局router id 的大小，
在R3配置3.3.3.3和R4配置4.4.4.4作为router id的情况下
R5会优先选择R3的路径。

13.较小ip地址的邻居学习的路由

使用R1和R2建立实验环境
在R1和R2之间再搭建一根链路，使用21.1.1.0网段。建立Ebgp邻居

R1   //要增加的配置
#
interface GigabitEthernet0/0/1
 ip address 21.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
bgp 64512
 peer 12.1.1.2 as-number 65000
 peer 21.1.1.2 as-number 65000
 network 1.1.1.1 255.255.255.255
#


R2   //与R1建立EBGP邻居
#
interface GigabitEthernet1/0/0
 ip address 21.1.1.2 255.255.255.0
#
#
bgp 65000
 peer 12.1.1.1 as-number 64512
 peer 21.1.1.1 as-number 64512
#
查看bgp路由表，下一跳地址会优选为12.1.1.1.

提供实验基础环境命令如下，可刷入直接开始实验

R1
#
 sysname R1
#
router id 1.1.1.1
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
#
bgp 64512
 peer 12.1.1.2 as-number 65000
 #
 ipv4-family unicast
  undo synchronization
  peer 12.1.1.2 enable
#


R2

#
 sysname R2
#
router id 2.2.2.2
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 24.1.1.2 255.255.255.0
#
bgp 65000
 peer 12.1.1.1 as-number 64512
 peer 23.1.1.3 as-number 65535
 peer 24.1.1.4 as-number 65535
 #
 ipv4-family unicast
  undo synchronization
  peer 12.1.1.1 enable
  peer 23.1.1.3 enable
  peer 24.1.1.4 enable
#

R3,4，5均达到bgp和igp全互联【igp采用ospf】

R3
#
 sysname R3
#
router id 3.3.3.3
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 35.1.1.3 255.255.255.0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
bgp 65535
 peer 4.4.4.4 as-number 65535
 peer 4.4.4.4 connect-interface LoopBack0
 peer 5.5.5.5 as-number 65535
 peer 5.5.5.5 connect-interface LoopBack0
 peer 23.1.1.2 as-number 65000
 #
 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable
  peer 4.4.4.4 next-hop-local
  peer 5.5.5.5 enable
  peer 5.5.5.5 next-hop-local
  peer 23.1.1.2 enable
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 35.1.1.0 0.0.0.255
#


R4
#
 sysname R4
#
router id 4.4.4.4
#
interface GigabitEthernet0/0/0
 ip address 24.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 45.1.1.4 255.255.255.0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
bgp 65535
 peer 3.3.3.3 as-number 65535
 peer 3.3.3.3 connect-interface LoopBack0
 peer 5.5.5.5 as-number 65535
 peer 5.5.5.5 connect-interface LoopBack0
 peer 24.1.1.2 as-number 65000
 #
 ipv4-family unicast
  undo synchronization
  peer 3.3.3.3 enable
  peer 3.3.3.3 next-hop-local
  peer 5.5.5.5 enable
  peer 5.5.5.5 next-hop-local
  peer 24.1.1.2 enable
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 45.1.1.0 0.0.0.255
#


R5

#
 sysname R5
#
router id 5.5.5.5
#
interface GigabitEthernet0/0/0
 ip address 45.1.1.5 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 35.1.1.5 255.255.255.0
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
#
interface LoopBack1
 ip address 55.55.55.55 255.255.255.255
#
interface LoopBack2
 ip address 55.55.55.56 255.255.255.255
#
bgp 65535
 peer 3.3.3.3 as-number 65535
 peer 3.3.3.3 connect-interface LoopBack0
 peer 4.4.4.4 as-number 65535
 peer 4.4.4.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 5.5.5.5 255.255.255.255
  peer 3.3.3.3 enable
  peer 3.3.3.3 next-hop-local
  peer 4.4.4.4 enable
  peer 4.4.4.4 next-hop-local
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 35.1.1.0 0.0.0.255
  network 45.1.1.0 0.0.0.255
#

附查询命令：
查询BGP邻居建立命令 ----------- display bgp peer
查询BGP获取的路由信息 -------------display bgp routing-table
查询BGP获取的特定路由详细信息 ---------display bgp routing-table 1.1.1.1 查询的地址
查询ospf邻居建立情况 ----------- display ospf peer brief
查询接口启用OSPF情况 -------------dis ospf interface
