Altium Designer 画PCB时导线与焊盘有白圈怎么办?

本文详细介绍了在使用Altium Designer绘制PCB时遇到导线与焊盘间出现白圈错误的问题。通过运行规则检查并查看错误报告,了解到该问题是由于连接角度不符合规则导致的。通过修改规则,允许任何角度的连接,从根本上解决了这个问题,强调了遇到错误时应寻找并解决问题,而不仅仅是忽略它。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Altium Designer 画PCB时导线与焊盘有白圈怎么办?【原创,从根本解决,全网独一份】

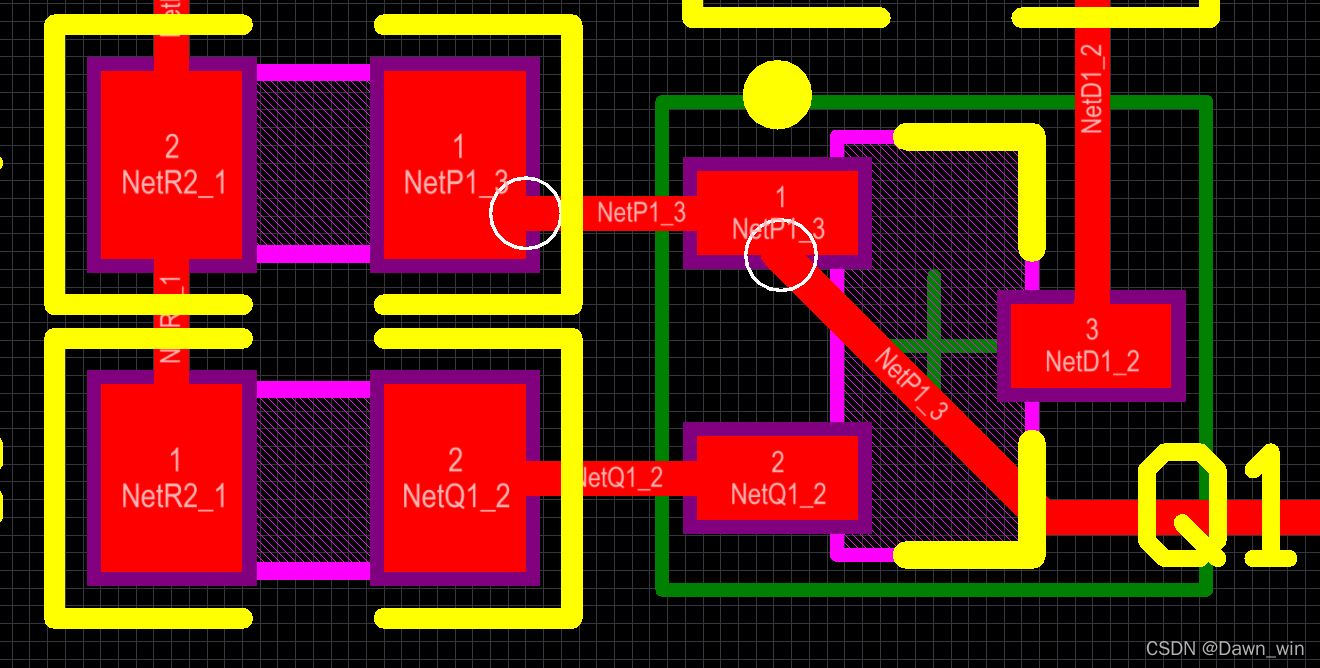

如图所示

看似好像画的没什么问题,但就是不知道哪里错了。有的人只好把这条线删了重画,以此消除错误。或者干脆就忽略本错误,即:

虚假的解决办法:

    方法一: 按下“T+M”键,就消失了,视觉上舒服了。不影响PCB打样回来后的效果。

    方法二:点击“DXP”->“参数选择”->“PCB Editor”中,将“在线DRC”前面的勾去掉。比第一种方法好。   其实这两种方法都是忽略错误,这是不对的。

从根本上解决错误:

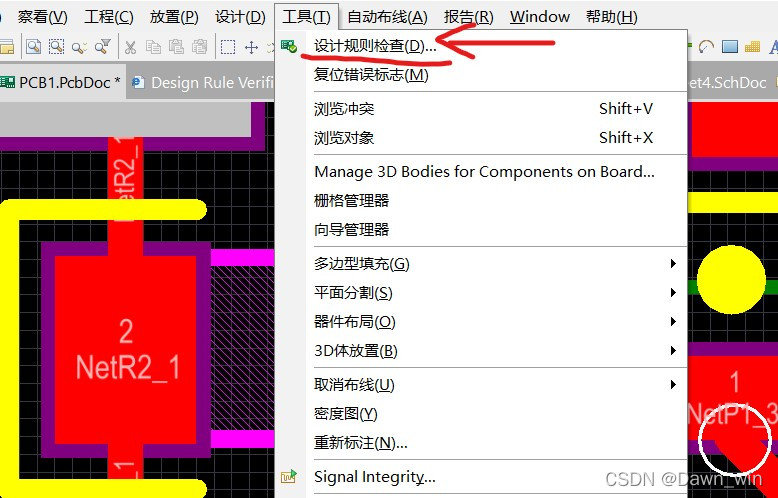

下面我们运行规则检查

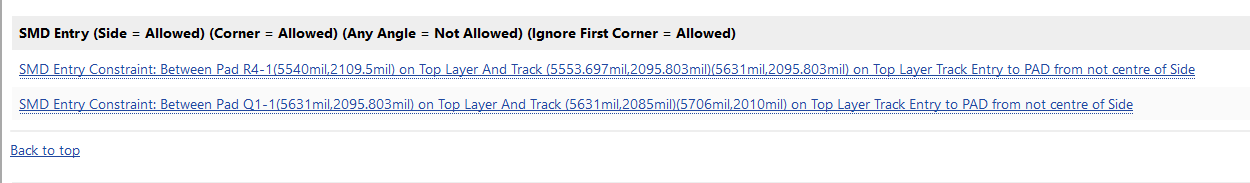

可以看到此错误报告

根据错误提示,去找规则里的设置。

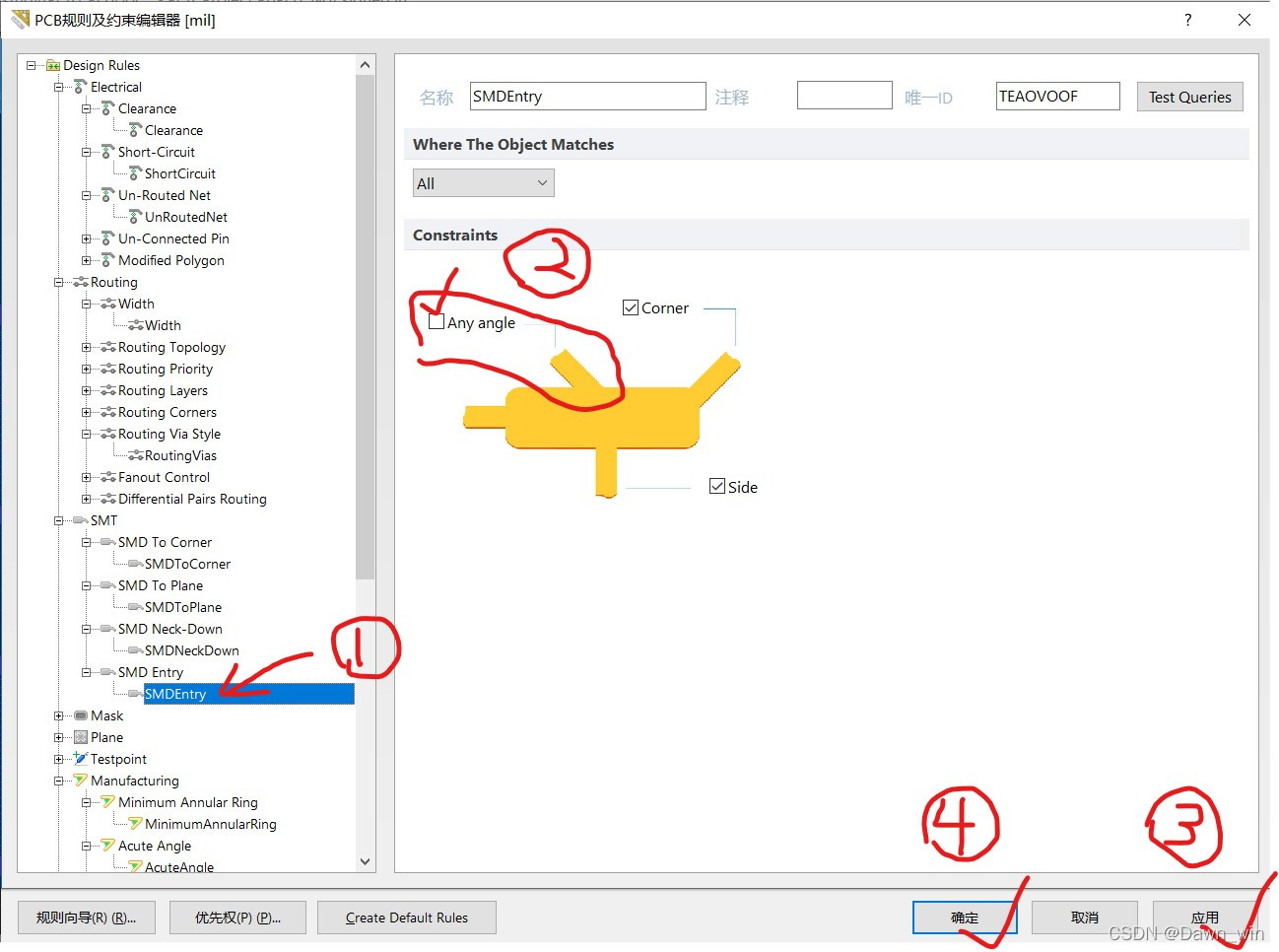

 按下图操作:

其实就是导线与焊盘的连接的角度问题,勾选any angle(任何角度),就可以从根本上解决此错误。因为任何错误的根本都是可以从规则中找到的。遇到错误是要去解决错误,而不是忽略它!

以上!
