本例将本页原理图中的AGND网络修改为AGND_1，Orcad版本是16.6，步骤如下：
1、Orcad原理图中，Ctrl+F，选择Power/GND；
在这里插入图片描述

2、在弹出的搜索结果窗口中，按住Shift选中所有的搜索结果，右击搜索到的网络名，Edit propertites(Ctrl+Shift+E)；
在这里插入图片描述

3、将第一行的Name一栏的文字由AGND改为AGND_1，然后Ctrl+C选中AGND_1的单元格，Ctrl+V复制到其他需要更改网络名的行中，点击OK确认；
在这里插入图片描述
在这里插入图片描述

会发现原理图中的网络名称已更改。
在这里插入图片描述

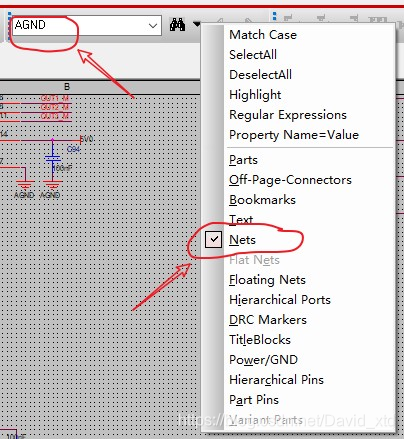

4、对于非Power和GND的网络名称，选择Net，操作过程同上；
选择Net，输入AGND，
在这里插入图片描述

5、在弹出
