D1.0：Orcad如何全局修改网络名、元器件颜色、标签颜色



首先说明，电源网络标签颜色无法全局修改，只能一个个修改。

先点总页，这样就可以全局搜索要修改的网络名，我以DVDD电源网络为例来教如何修改全局网络。

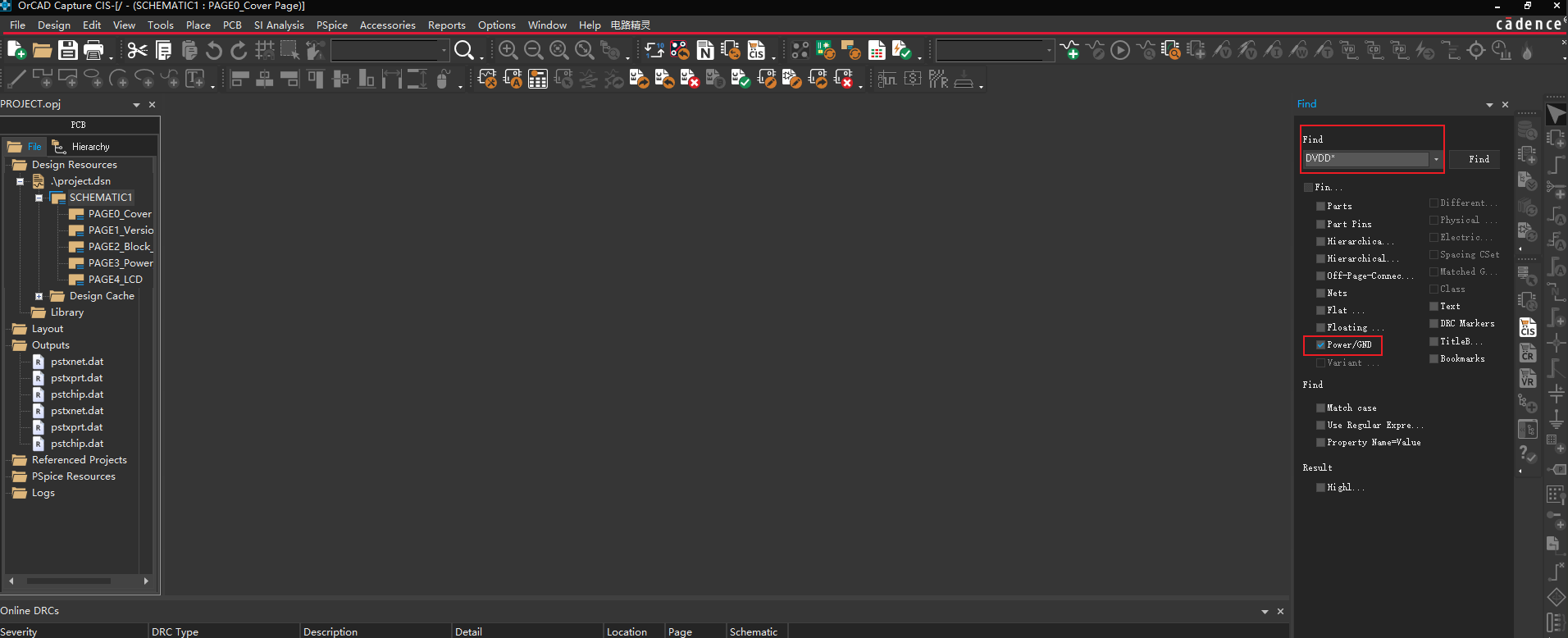

在Find框输入DVDD，切记*不要删除，这是他们家的特色，删了就不能搜索了。

然后选中Power/GND，因为要修改的是电源和GND的网络名，然后选中后，点击Find搜索。

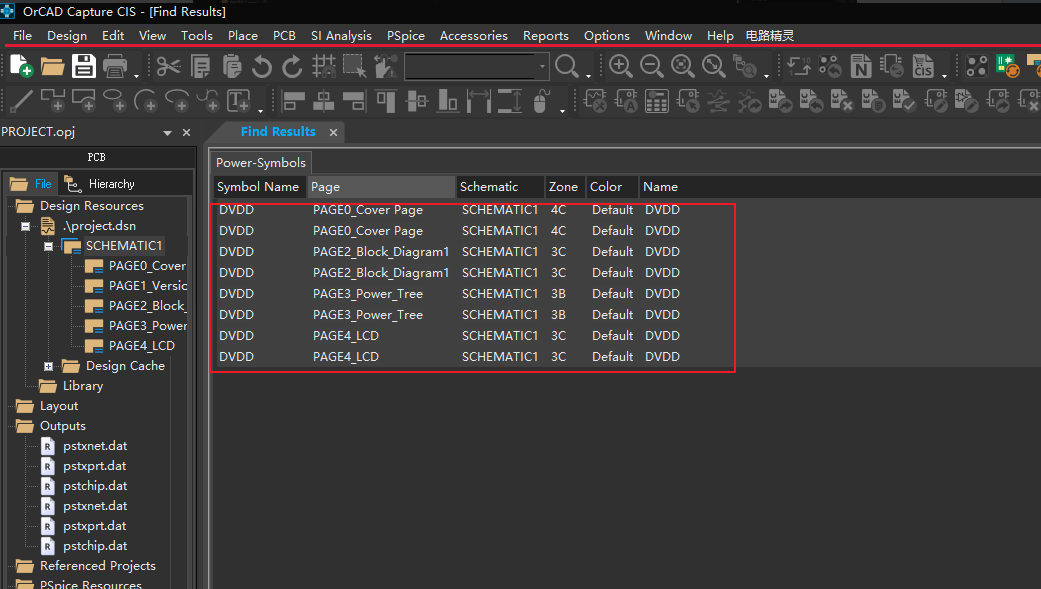

会弹出该内容，初始弹窗可能是在左下角弹出，需要注意。

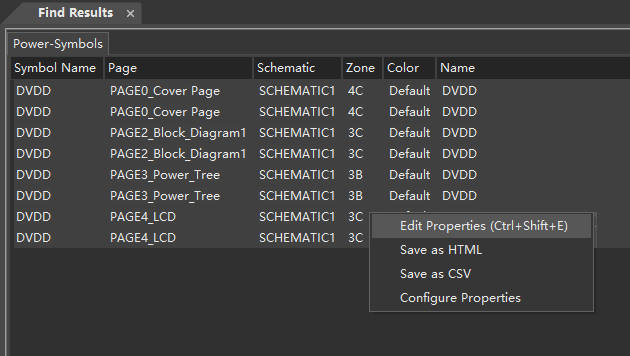

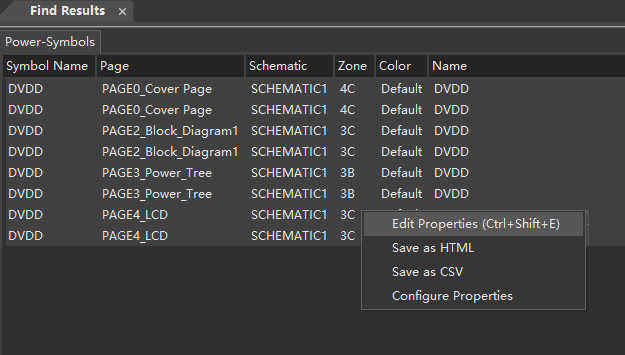

全选后右键先选最后一个Configure Properties。

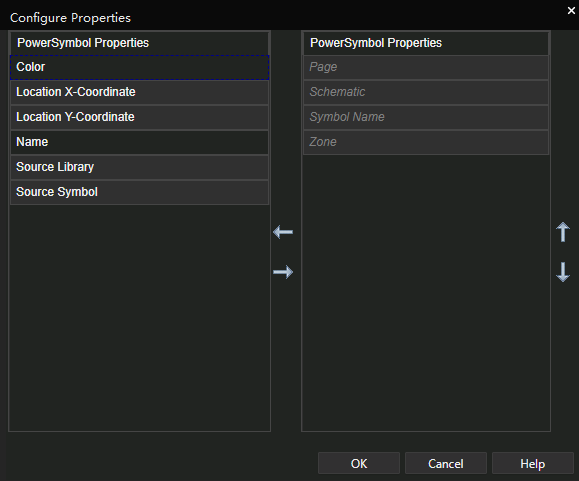

Color和Name分别选中，添加到右边，应该不能同时添加，添加后点ok即可

这时再次全选，然后右键选第一个。

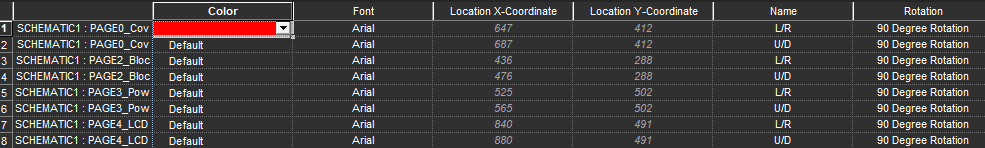

这里面可以修改电源或GND的颜色以及名字。

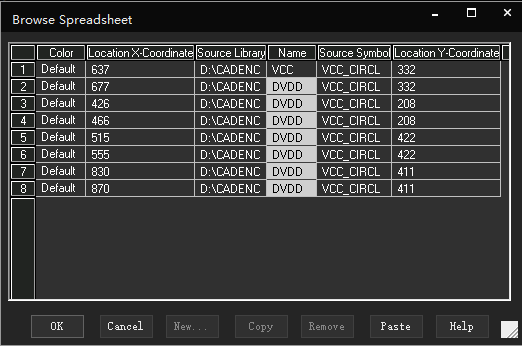

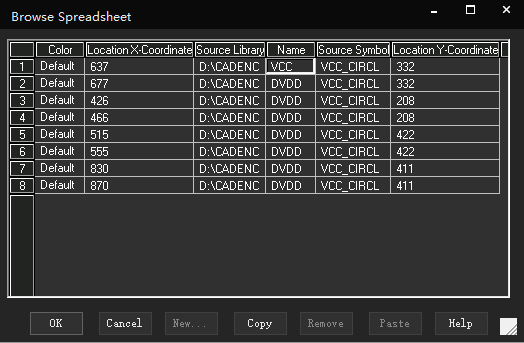

先点击第一个Name的DVDD，然后改为VCC

然后ctrl+C，复制VCC，然后全选所有的DVDD。

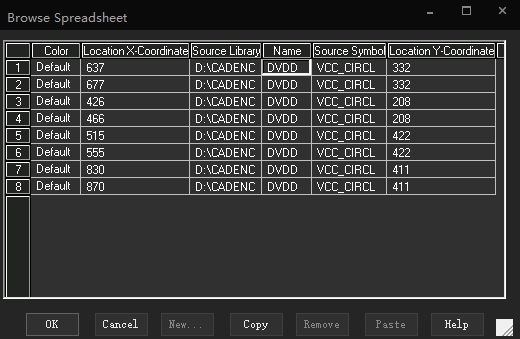

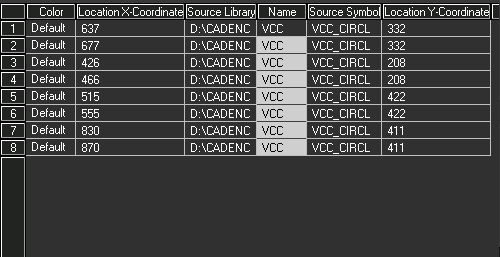

然后ctrl+V，粘贴，多按两三次就可以粘贴过去了。

颜色也是一样的修改方式，就不做演示。

然后点OK。

这时候每一页的DVDD都被该为VCC。

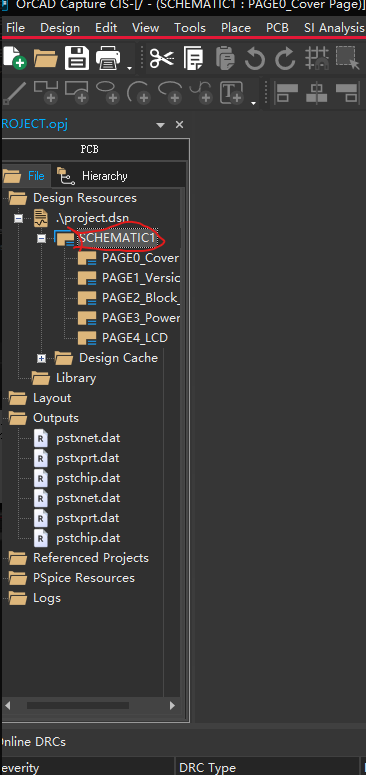

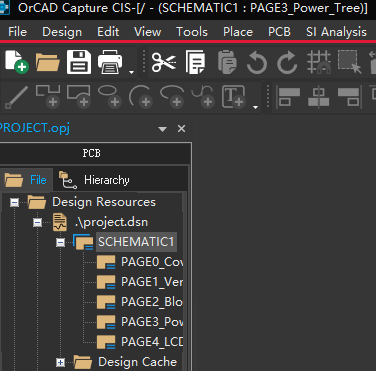

如果想修改除了电源网络标签以外的颜色，还是先在右边工程框里面选总页。

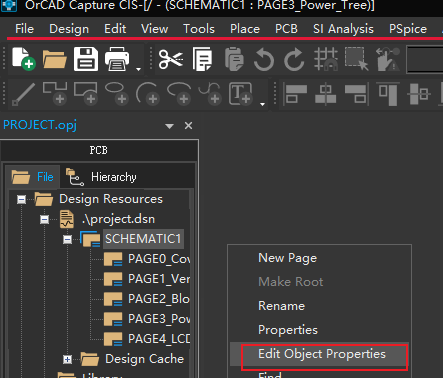

然后右键选择Edit Object Properties。

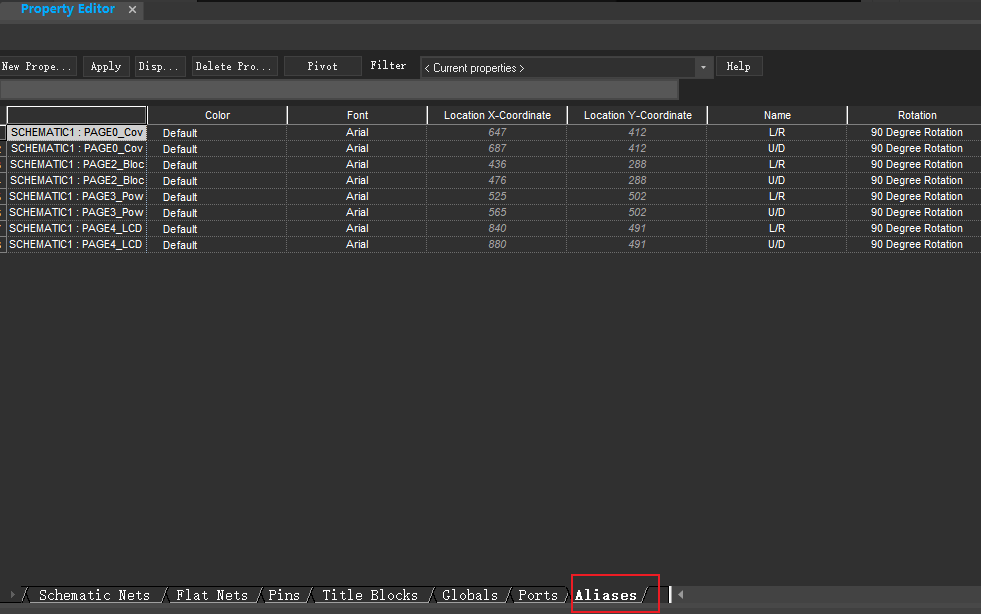

进来后选择底下的Aliases

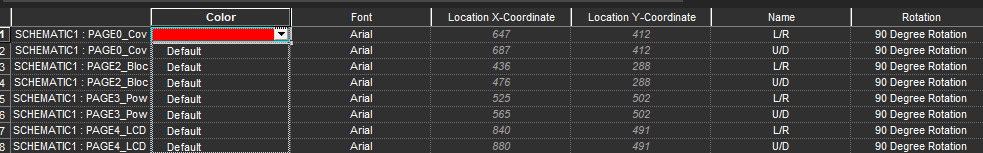

然后就会发现所有网络（除电源网络和GND网络）都在列表里，这时候你想修改颜色，只需要选中一个颜色。

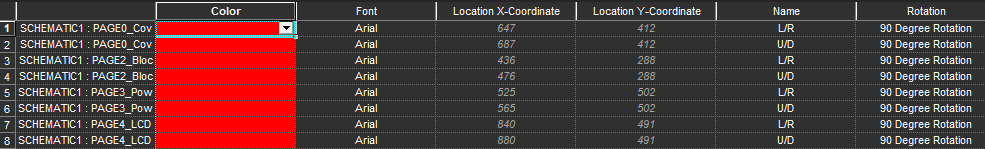

然后像表格一样，在红色方框的右下角往下拉，即可覆盖到所有网络。

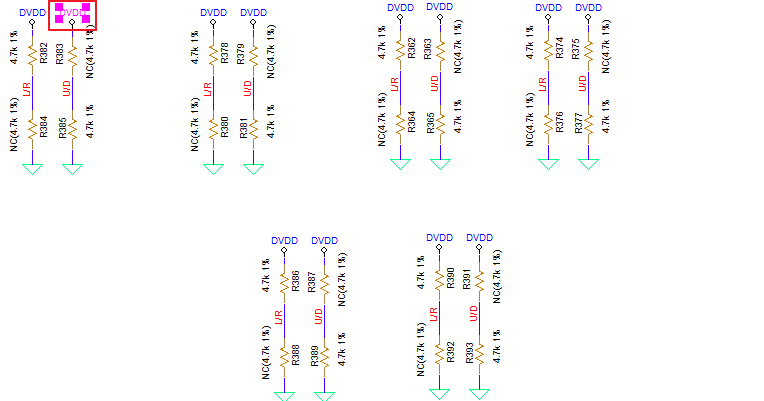

所有页面的网络标签就变成了这样的颜色：

然后是如何单页修改电源网络标签颜色。

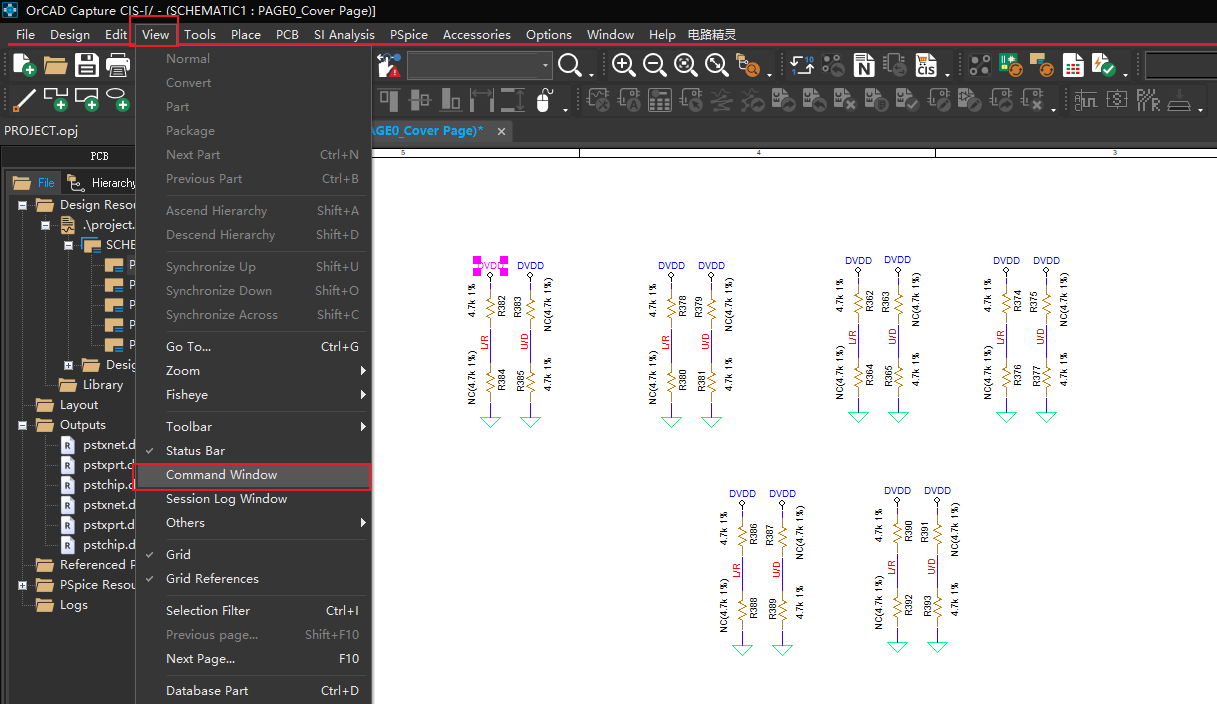

正常修改电源网络颜色就是双击左键就能选择修改内容，而我说一个相对于一个个修改来说，省事一点的方法，在视图里选择Command Window：

出现这个框即正常，然后单击你要修改的电源网络标签

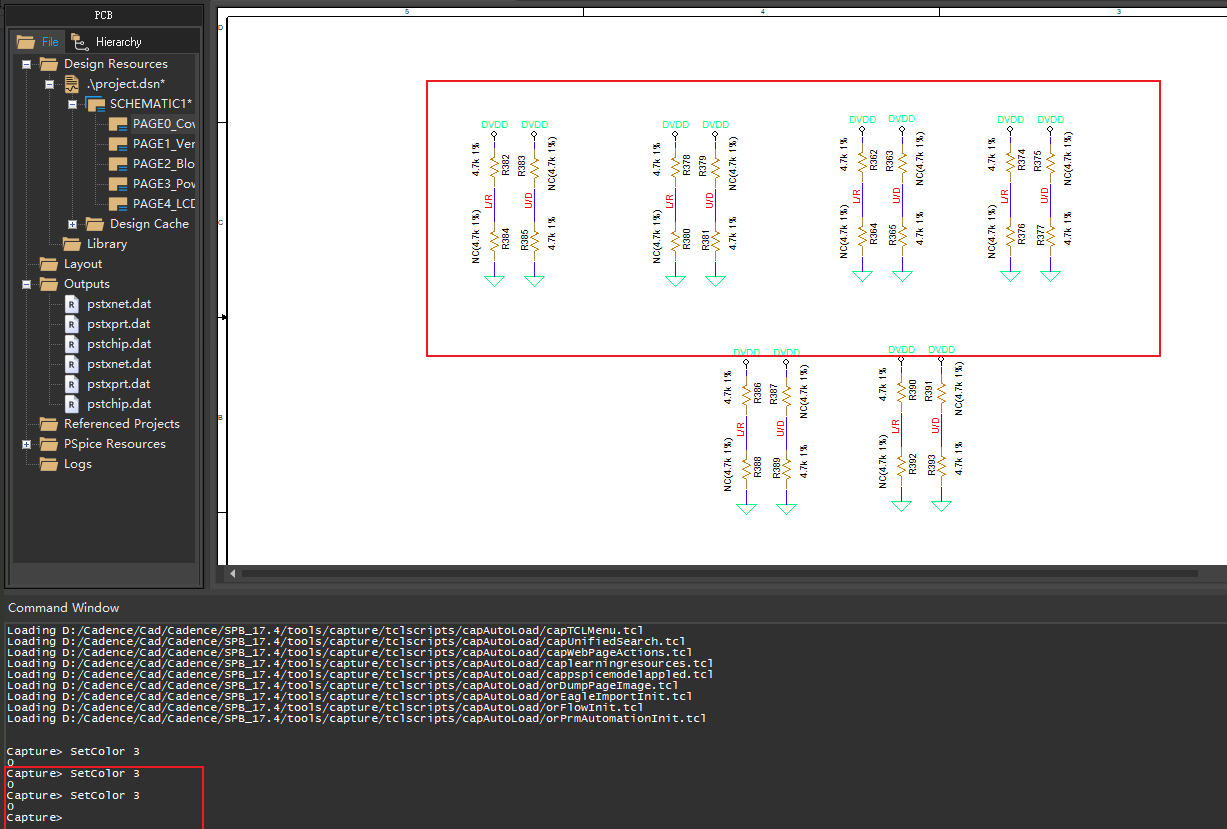

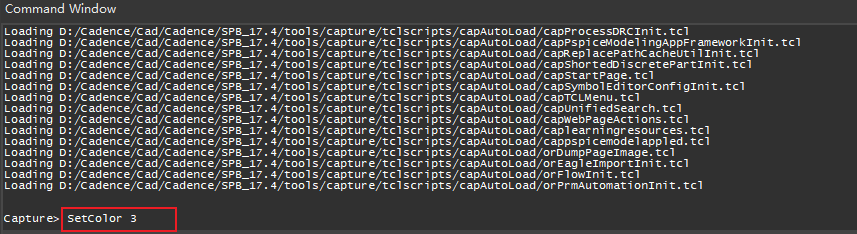

选中该标签后在Command Window的框内，Capture> 右边输入SetColor 3（注意大小写和空格），数字对应什么颜色网上应该有，可以搜索一下。

然后回车。

弹出这个内容就代表修改成功。

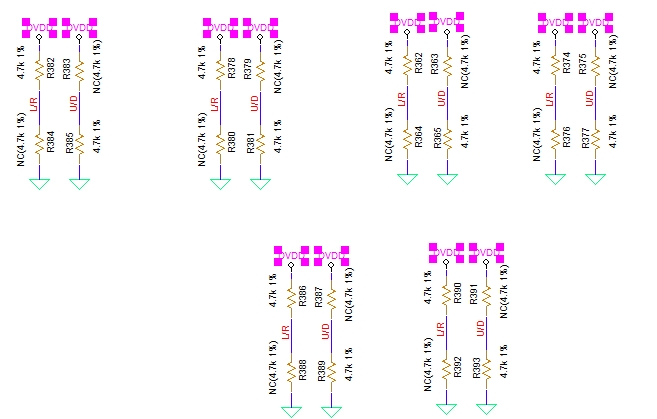

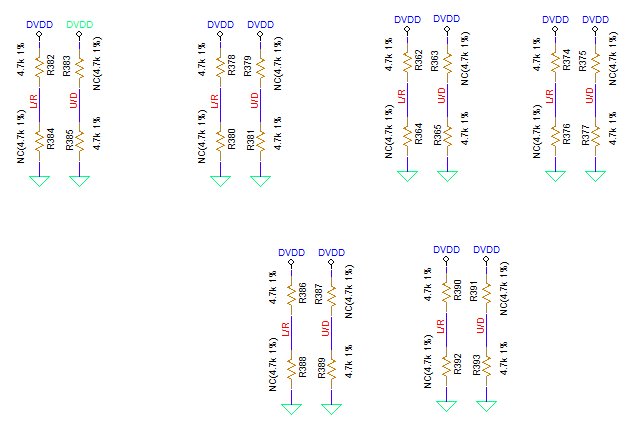

刚才选中的电源标签变成了绿色，但是这样修改还是麻烦，所以你可以按住Ctrl全选所有要修改的网络标签，如下图：

然后一样的操作即可。
