SDRAM详细分析——02 内存访问周期

最新推荐文章于 2025-12-19 11:27:33 发布
原创 最新推荐文章于 2025-12-19 11:27:33 发布 · 74 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#SDRAM内存访问 #SDRAM架构 #SDRAM预充电和刷新

大家好，这里是大话硬件。

上一篇文章介绍了SDRAM基础，了解到SDRAM的发展历程。这篇文章主要总结SDRAM内部的构造和最基础的内存访问周期。

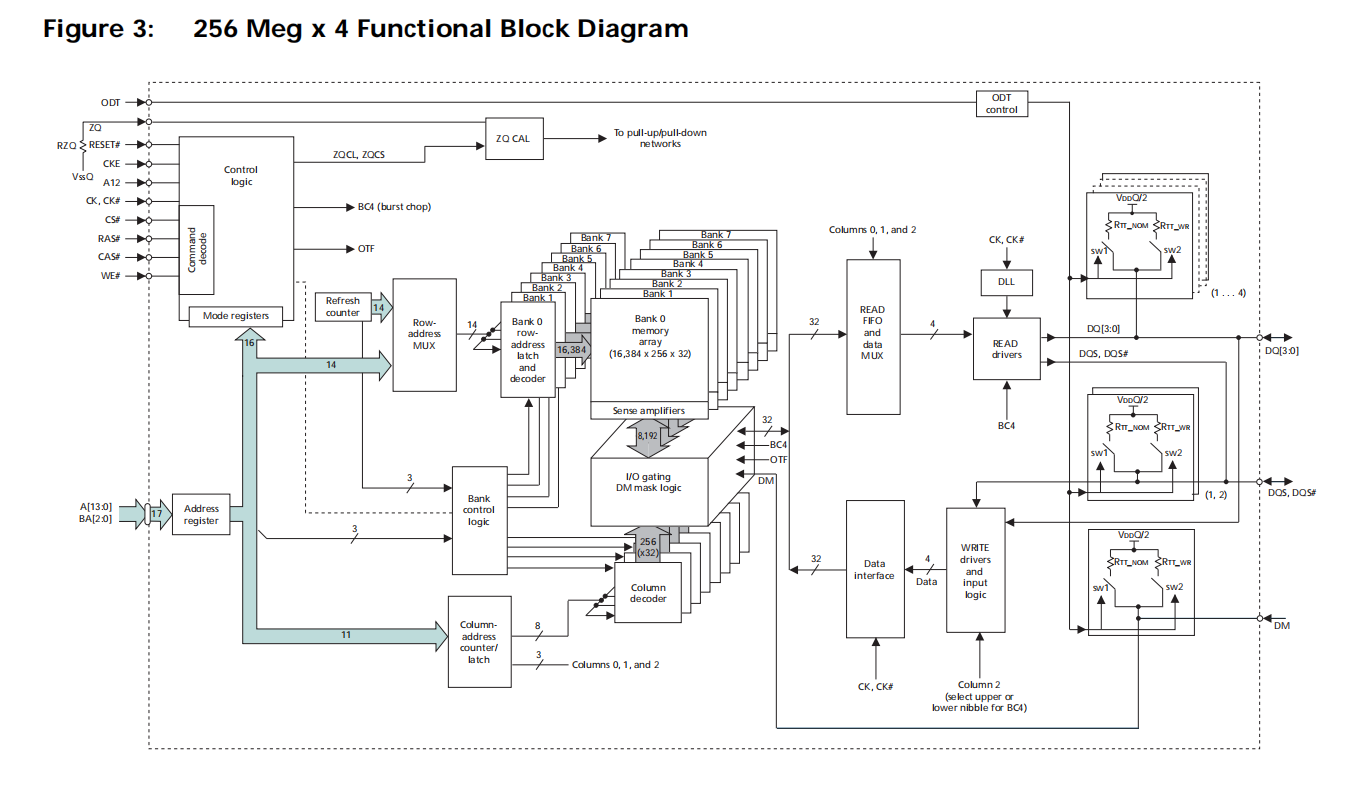

打开DDR的数据手册，在Diagram这一页如下所示：
在这里插入图片描述

上面的框图说明SDRAM内部有大量banks，即多bank架构。这个多Bank有点像图书馆里面的书架。

下面是1Gb内存DDR3手册，可以看到有8个Banks，对应到框图里面的Bank0~Bank7

在这里插入图片描述

将Bank类比成书架，如下所示

在这里插入图片描述

在Bank内部，存在不同的行Rows，而每一行又有很多列columns

在这里插入图片描述

根据上面的类比，当需要读取或者写入数据时，也就是要借取或者还回某本书，需要3个地址信息，分别是哪个Bank（书架），哪一行，哪一列。<
