基于SpringBoot的小区停车管理系统毕业设计-附源码76258

小区停车管理系统是一种基于Spring Boot技术开发的智能化管理软件，旨在解决小区停车难题。本系统利用Spring Boot框架的轻量级特性，结合Web开发技术，实现了小区停车管理的自动化、智能化。用户可以通过系统进行停车位的查询、预约、实时监控等操作，有效提高了小区停车资源的利用率和管理效率。该系统在保证安全的前提下，为小区居民提供了便利的停车服务，取得了良好的社会效益。通过本论文，展示了基于Spring Boot的小区停车管理系统在智能化管理软件领域的应用前景和价值。

关键词：JAVA；SpringBoot；小区停车管理系统；MySQL

Abstract

Community parking management system is an intelligent management software developed based on Spring Boot technology, aiming to solve the problem of residential parking. This system uses the lightweight characteristics of Spring Boot framework and combines the Web development technology to realize the automation and intelligence of residential parking management. Users can query, reserve and real-time monitoring of the parking space through the system, which effectively improves the utilization rate and management efficiency of parking resources in the community. On the premise of ensuring safety, the system provides convenient parking service for the residents in the community, and has achieved good social benefits. This paper shows the application prospect and value of Spring Boot-based residential parking management system in the field of intelligent management software.

Key words: JAVA; SpringBoot; residential parking management system; MySQL

1 绪论

1.1 研究背景与意义

小区停车管理系统的研究背景在于当前城市日益增加的车辆数量导致停车资源日渐紧张，小区停车成为了一个普遍存在的问题。为了解决这一难题，需要借助现代科技手段，实现停车管理的自动化和智能化。因此，利用Spring Boot等技术开发小区停车管理系统具有重要的实际意义。

首先，小区停车管理系统能够提高小区停车资源的利用率，避免停车位被闲置或滥用，从而减少小区停车的混乱现象。其次，系统可以提供便利的停车服务，让小区居民享受到更加高效和舒适的停车体验。同时，系统还可以实现停车数据的统计分析，为小区停车管理部门提供决策支持，提高管理效率。

总之，研究开发小区停车管理系统对于改善小区居民停车体验、提升停车管理效率以及缓解城市停车难题具有积极意义，具有广泛的社会影响和应用前景。

1.2开发现状

首先，小区停车管理系统能够提高小区停车资源的利用率，避免停车位被闲置或滥用，从而减少小区停车的混乱现象。其次，系统可以提供便利的停车服务，让小区居民享受到更加高效和舒适的停车体验。同时，系统还可以实现停车数据的统计分析，为小区停车管理部门提供决策支持，提高管理效率。总之，研究开发小区停车管理系统对于改善小区居民停车体验、提升停车管理效率以及缓解城市停车难题具有积极意义，具有广泛的社会影响和应用前景。开发现状目前，已经有一些小区停车管理系统的开发和应用。这些系统通常利用现代科技手段，如物联网、智能硬件和云计算等技术，实现停车的自动化、智能化和信息化管理。具体而言，这些系统通常包括以下功能：

车辆识别和进出管理：系统通过安装的摄像头和车辆识别技术，可以实现对车辆的自动识别和进出管理。居民和访客可以通过系统中的门禁系统进行进出登记和身份验证，确保小区安全。

停车位管理：系统可以实时监测和管理小区停车位的使用情况，包括空位数量和预约情况。居民可以通过手机App或终端设备查询和预约停车位，避免寻找停车位的时间浪费。

收费管理：系统可以实现停车费用的自动计算和收取，居民可以通过手机App或终端设备进行停车费用的支付和查询。同时，系统还可以提供停车费用的统计和管理功能，方便小区管理部门进行财务管理。

停车数据统计和分析：系统可以对停车数据进行统计和分析，如停车位利用率、停车场拥挤程度等。这些数据可以为小区管理部门提供决策支持，优化停车资源配置和管理策略，提高停车效率和管理效果。

总之，小区停车管理系统的开发和应用已经取得了一定的进展，可以为小区停车管理提供有效的解决方案。随着科技的不断发展和应用场景的不断丰富，我们可以期待小区停车管理系统的功能和性能进一步提升。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 小区停车管理系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

小区停车管理系统设计与实现是一个基于Web的管理平台，我们在实现这个系统所采用的技术方案是基于JAVA语言，SpringBoot框架，MYSQL数据库，在大学的学习中这两门课程都已经学过，而且自己也用这些技术开发过小的项目，在平时的课程设计以及作业也经常用到JAVA和MYSQL，在技术上实现自己的自主开发是可行的。

2.1.2 经济可行性分析

开发小区停车管理系统并不需要投入太多，开发工具、服务器、数据库等，都可以通过网络搜索、下载、安装，只需要一台普通的计算机就可以完成操作，而且在系统功能规划上通过走访调查目前用户对小区停车管理系统的需求，了解它们对系统具体实现的功能需求，然后进行设计开发，不存在任何开销，因此系统的开发在经济方面是可行的。

2.1.3 法律可行性分析

系统从法律层面上来没有对第三方有其他放有法律层面的问题，系统数据库采用的Mysql 开源社区数据库、框架采用的是开源的SpringBoot。系统资讯和相关内容也是呵呵法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统功能分析

2.2.1 功能性分析

小区停车管理系统我划分为了用户管理模块、管理员模块这两大部分。

用户管理模块：

（1）首页：显示小区停车管理系统的主界面，包括导航栏、广告轮播和快捷入口等，方便用户快速访问系统的各个功能模块。

（2）公告信息：提供小区管理部门发布的公告信息，包括停车政策、停车费用调整、系统维护通知等，用户可以及时了解小区停车相关信息。

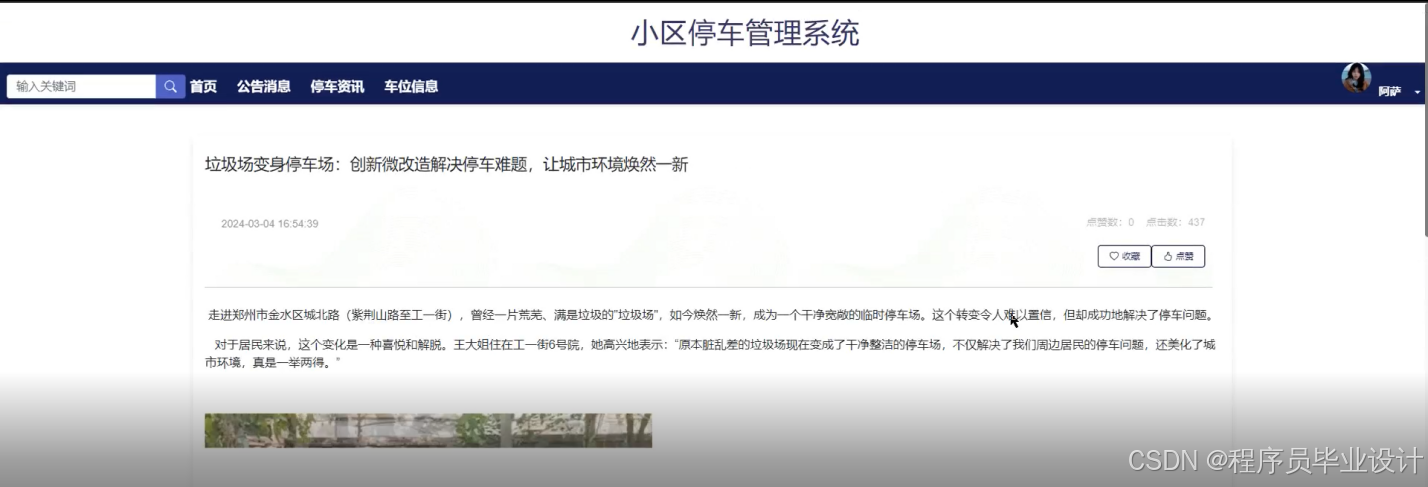

（3）停车资讯：提供关于停车知识、交通规则等方面的资讯，帮助用户更好地了解停车相关的知识和技巧。

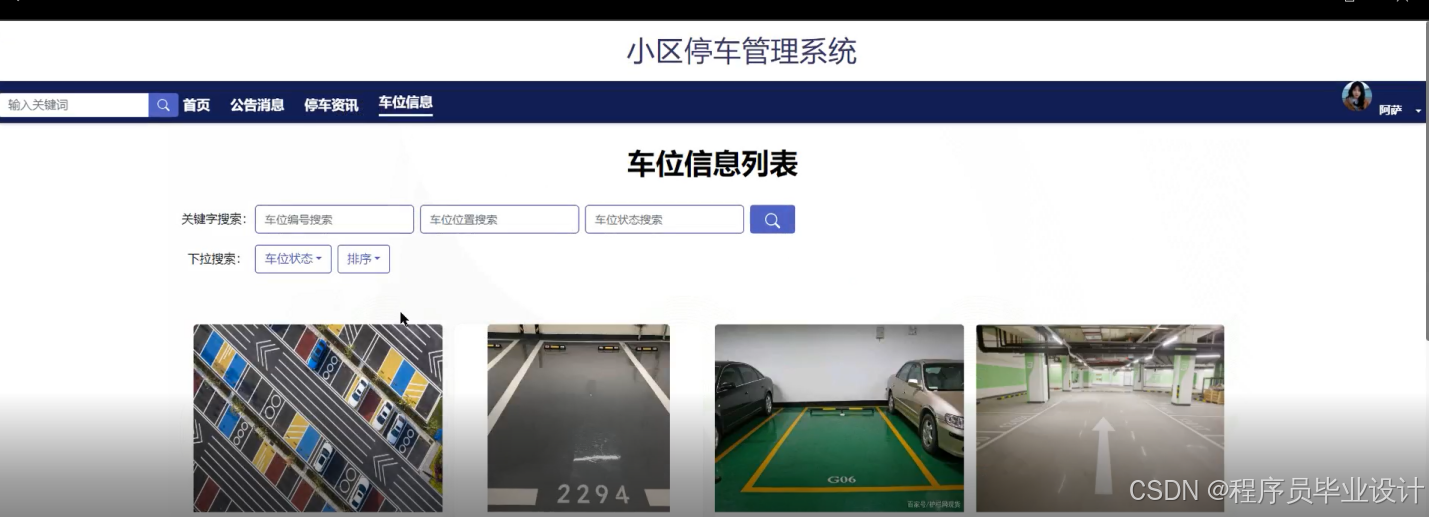

（4）车位信息：展示小区停车场的车位情况，包括空闲车位数量和剩余时间等，用户可以查询当前可用的车位情况，选择合适的停车位。

（5）个人首页：用户登录后可以查看个人相关信息，包括个人基本资料、停车记录、停车费用等信息。

（6）车辆信息：用户可以在该模块管理自己的车辆信息，包括添加新车辆、编辑车辆信息、删除车辆等。

（7）车辆进出：用户可以在该模块进行车辆的进出登记，通过扫描二维码或人工输入，记录车辆进出小区的时间和日期。

（8）车位预约：用户可以在该模块进行车位的预约，选择特定的停车时间段和车位，系统会自动预留车位，用户可以提前进行预约。

（9）车辆立场：用户可以在该模块查看自己的车辆在小区停车场的具体位置，以便快速找到自己的车辆。

（10）收藏：用户可以将常用的功能或信息收藏起来，方便快速访问。

管理员管理模块：

（1）后台首页：展示管理员登录后的首页，包括系统概览、数据统计、快捷入口等，方便管理员快速访问系统的各个功能模块。

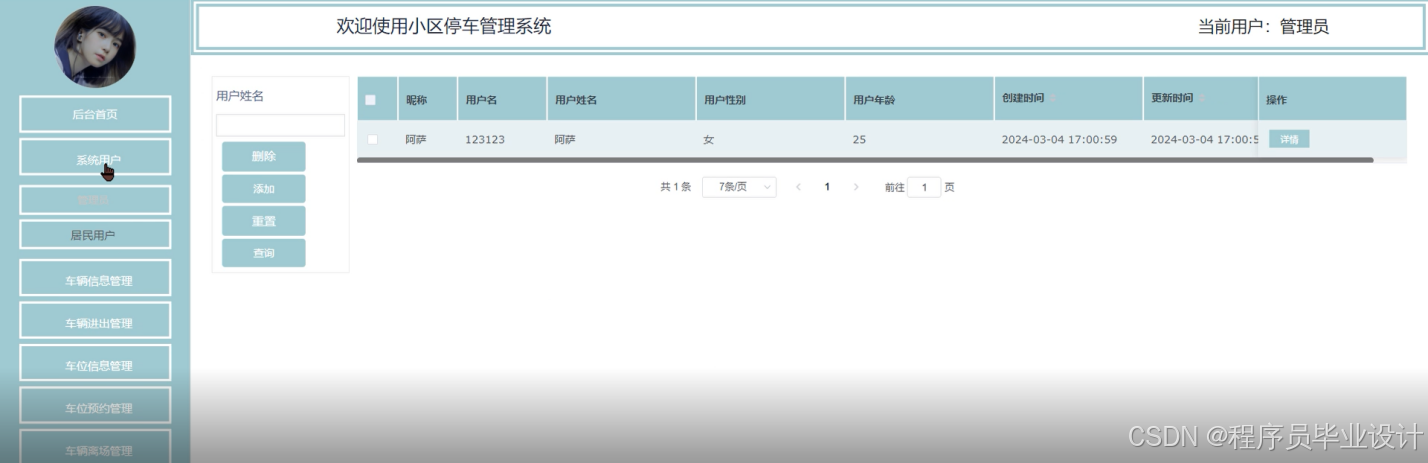

（2）系统用户管理：提供对系统用户的管理功能，包括添加、编辑、删除用户等操作，管理员可以管理系统内的用户账户和权限。

（3)车辆信息管理：管理员可以对小区内的车辆信息进行管理，包括添加、编辑、删除车辆信息，查询车辆信息等操作。

(4)车辆进出信息管理：管理员可以查看和管理车辆进出小区的记录，包括添加、编辑、删除进出记录，查询进出记录等功能。

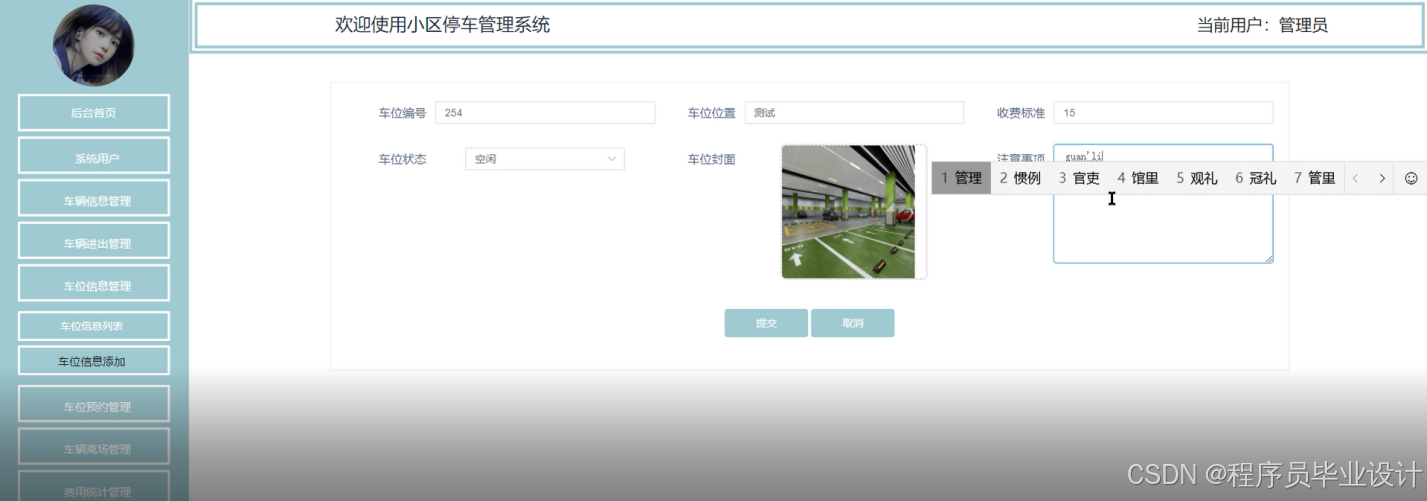

（5）车位信息管理：管理员可以对小区停车场的车位进行管理，包括添加、编辑、删除车位信息，查询车位信息等功能。

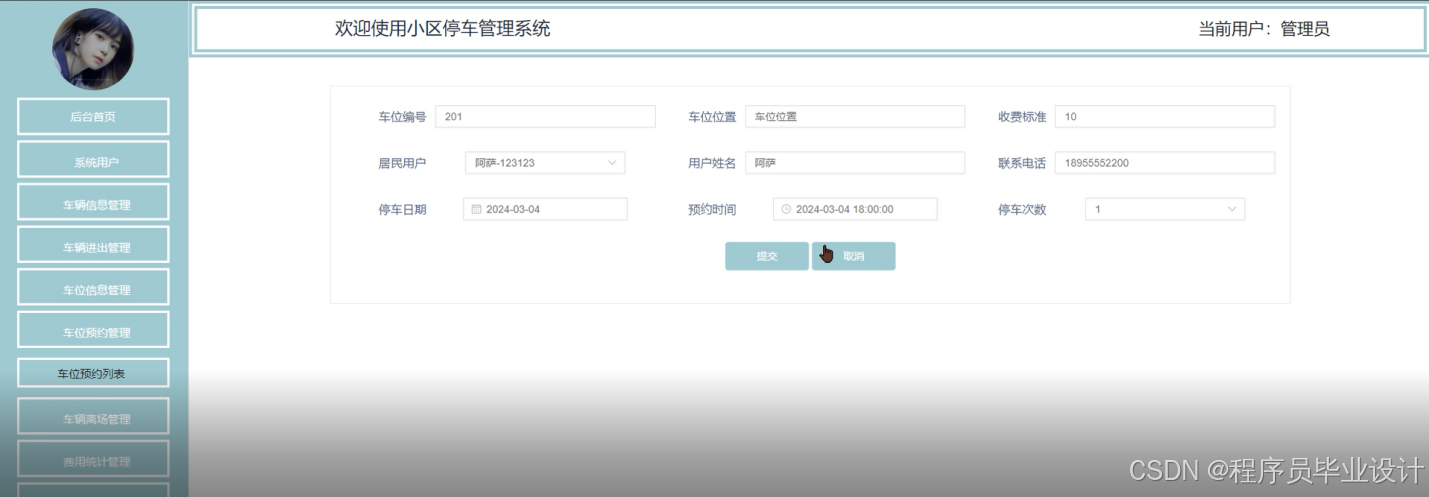

（6）车位预约管理：管理员可以管理车位的预约情况，包括查看预约列表、审核预约申请、取消预约等操作。

（7）车辆立场管理：管理员可以查看和管理小区停车场中车辆的具体位置，包括车辆停放的具体车位和状态等信息。

（8）费用统计管理：管理员可以进行停车费用的统计和管理，包括生成费用报表、查询费用记录、调整费用等操作。

（9）系统管理：管理员可以管理系统的基本设置和配置，包括系统参数设置、数据备份与恢复、日志管理等功能。

（10）公告信息管理：管理员可以发布和管理小区停车管理系统的公告信息，包括发布公告、编辑公告、删除公告等操作。

（11）资源管理：管理员可以管理系统中的资源文件，包括上传、下载、删除资源文件等功能。

2.2.2 非功能性分析

小区停车管理系统的非功能性需求比如小区停车管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1小区停车管理系统非功能需求表

安全性	主要指小区停车管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指小区停车管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响小区停车管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着小区停车管理系统的页面展示内容进行操作，就可以了。
可维护性	小区停车管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

小区停车管理系统的完整UML用例图分别是图2-1和图2-2。

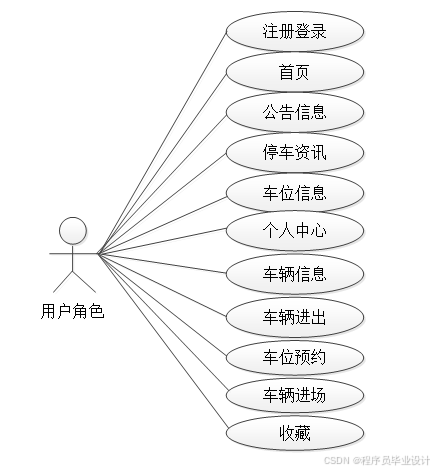

图2-1就是用户角色的用例展示。

图2-1 小区停车管理系统用户角色用例图

图2-2就是管理员角色的用例展示。

图2-2 小区停车管理系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

开发小区停车管理系统最主要的一个目的就是实现用户对车位进场操作，图2-4就是系统的数据流图。

图2-3车位预约操作展开图

2.4.2 业务流程

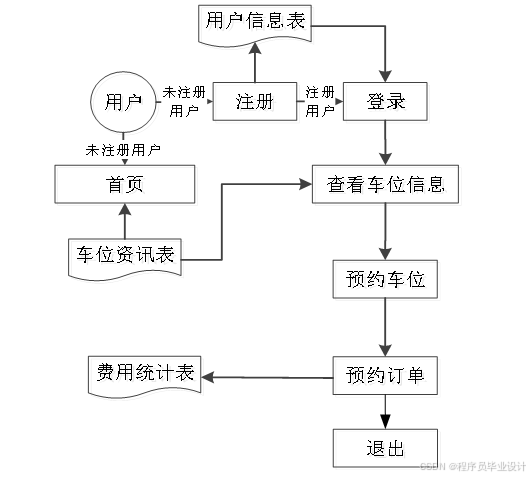

分析完小区停车管理系统的数据流，那么接下来我们来看系统的业务流程，图2-4就是业务流程图：

图2-4业务流程图

2.5本章小结

本章主要通过对小区停车管理系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个小区停车管理系统要实现的功能。同时也为小区停车管理系统的代码实现和测试提供了标准。

3 小区停车管理系统总体设计

本章主要讨论的内容包括小区停车管理系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本小区停车管理系统中的用例。那么接下来就要开始对本小区停车管理系统的架构、主要功能和数据库开始进行设计。小区停车管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 小区停车管理系统功能模块图

3.1.2用户模块设计

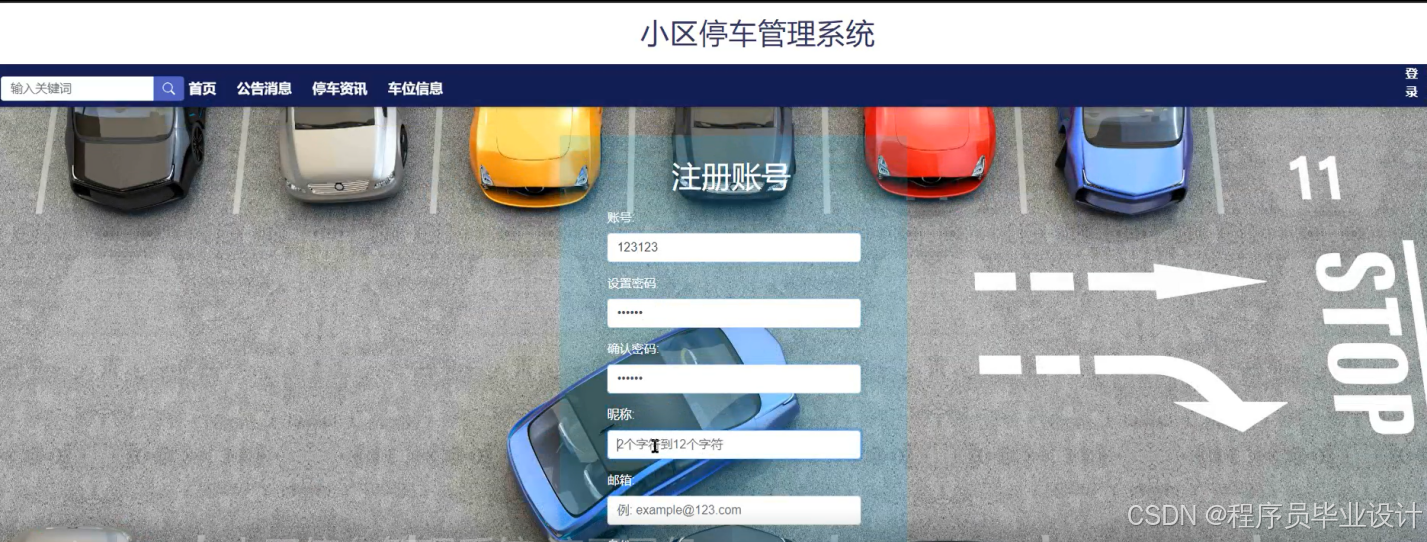

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

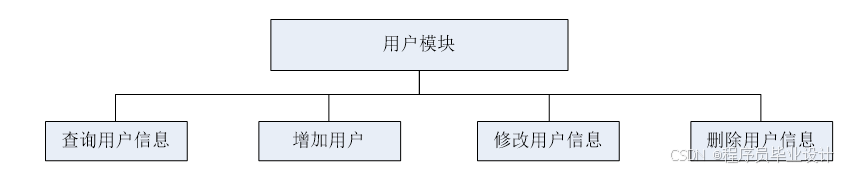

图3-2用户模块结构图

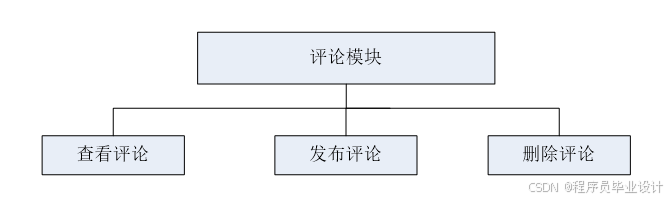

3.1.3 评论管理模块设计

小区停车管理系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

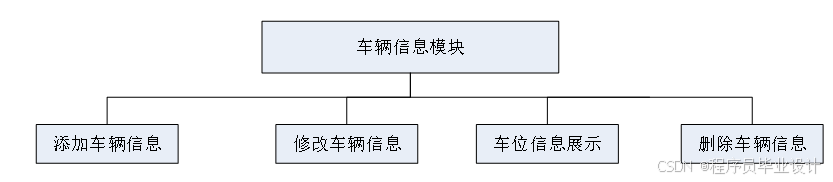

3.1.4车辆信息管理模块设计

小区停车管理系统是中需要存储不少车位信息，其模块功能结构，具体的结构图如下：

图3-4车辆信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

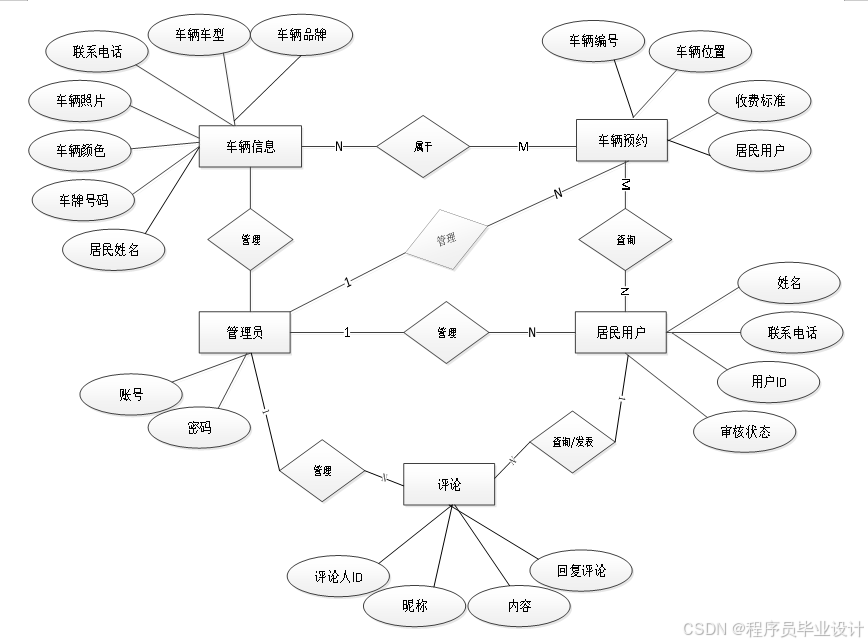

下面是整个小区停车管理系统中主要的数据库表总E-R实体关系图。

图3-5 小区停车管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中小区停车管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表cost_statistics (费用统计)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cost_statistics_id	int	10	0	N	Y		费用统计ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	fee_standards	varchar	64	0	Y	N		收费标准
5	residential_users	int	10	0	Y	N	0	居民用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	parking_duration	varchar	64	0	Y	N		停车时长
8	parking_fees	int	10	0	Y	N	0	停车收费
9	statistical_date	date	10	0	Y	N		统计日期
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表parking_reservation (车位预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_reservation_id	int	10	0	N	Y		车位预约ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	fee_standards	varchar	64	0	Y	N		收费标准
5	residential_users	int	10	0	Y	N	0	居民用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	contact_phone_number	varchar	64	0	Y	N		联系电话
8	parking_date	date	10	0	Y	N		停车日期
9	appointment_time	datetime	19	0	Y	N		预约时间
10	parking_frequency	varchar	64	0	Y	N		停车次数
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表parking_space_information (车位信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_space_information_id	int	10	0	N	Y		车位信息ID
2	parking_space_number	varchar	64	0	N	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	fee_standards	varchar	64	0	Y	N		收费标准
5	parking_space_status	varchar	64	0	Y	N		车位状态
6	cover_of_parking_space	varchar	255	0	Y	N		车位封面
7	matters_needing_attention	text	65535	0	Y	N		注意事项
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (居民用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		居民用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	user_age	varchar	64	0	Y	N		用户年龄
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表vehicle_departure (车辆离场)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vehicle_departure_id	int	10	0	N	Y		车辆离场ID
2	parking_space_number	varchar	64	0	Y	N		车位编号
3	parking_position	varchar	64	0	Y	N		车位位置
4	fee_standards	varchar	64	0	Y	N		收费标准
5	residential_users	int	10	0	Y	N	0	居民用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	contact_phone_number	varchar	64	0	Y	N		联系电话
8	parking_date	date	10	0	Y	N		停车日期
9	appointment_time	datetime	19	0	Y	N		预约时间
10	parking_frequency	varchar	64	0	Y	N		停车次数
11	leaving_time	datetime	19	0	Y	N		离场时间
12	parking_duration	varchar	64	0	Y	N		停车时长
13	parking_fees	int	10	0	Y	N	0	停车收费
14	pay_state	varchar	16	0	N	N	未支付	支付状态
15	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vehicle_entry_and_exit (车辆进出)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vehicle_entry_and_exit_id	int	10	0	N	Y		车辆进出ID
2	residential_users	int	10	0	Y	N	0	居民用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	contact_phone_number	varchar	64	0	Y	N		联系电话
5	license_plate_number	varchar	64	0	Y	N		车牌号码
6	vehicle_brand	varchar	64	0	Y	N		车辆品牌
7	vehicle_model	varchar	64	0	Y	N		车辆车型
8	vehicle_color	varchar	64	0	Y	N		车辆颜色
9	entry_and_exit_categories	varchar	64	0	Y	N		进出类别
10	record_time	datetime	19	0	Y	N		记录时间
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vehicle_information (车辆信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vehicle_information_id	int	10	0	N	Y		车辆信息ID
2	residential_users	int	10	0	Y	N	0	居民用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	contact_phone_number	varchar	64	0	Y	N		联系电话
5	license_plate_number	varchar	64	0	N	N		车牌号码
6	vehicle_brand	varchar	64	0	Y	N		车辆品牌
7	vehicle_model	varchar	64	0	Y	N		车辆车型
8	vehicle_color	varchar	64	0	Y	N		车辆颜色
9	vehicle_images	varchar	255	0	Y	N		车辆图片
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个小区停车管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 小区停车管理系统详细设计与实现

小区停车管理系统的详细设计与实现主要是根据前面的小区停车管理系统的需求分析和小区停车管理系统的总体设计来设计页面并实现业务逻辑。主要从小区停车管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入小区停车管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是公告信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

小区停车管理系统的游客和租客用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下：

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

query.put("username",user.getUsername());

List list = service.selectBaseList(service.select(query, new HashMap<>()));

if (list.size()>0){

return error(30000, "用户已存在");

}

map.put("password",service.encryption(String.valueOf(map.get("password"))));

service.insert(map);

return success(1);

}

4.1.3 用户登录界面

小区停车管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当租客用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到小区停车管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

4.1.4公告信息

提供小区管理部门发布的公告信息，包括停车政策、停车费用调整、系统维护通知等，用户可以及时了解小区停车相关信息。界面如下图4-4所示。

图4-公告信息界面图

4.1.5停车资讯界面

提供关于停车知识、交通规则等方面的资讯，帮助用户更好地了解停车相关的知识和技巧。界面如下图4-5所示。

图4-5停车资讯界面图

4.1.6车位信息界面

用户可以在该模块管理自己的车辆信息，包括添加新车辆、编辑车辆信息、删除车辆等。界面如下图4-6所示。

图4-6车位信息界面图

4.1.7个人中心界面

用户登录后可以查看个人相关信息，包括个人基本资料、停车记录、停车费用等信息。界面如下图4-8所示。

图4-7个人中心界面图

4.2管理员功能模块

4.2.1车辆信息界面

界面如下图4-8所示。

图4-8车辆信息界面图

4.2.2用户管理界面

管理员点击“用户管理”这一菜单会显示管理员、用户子菜单，管理员可以对这两个角色的信息进行增删改查操作。界面如下图4-9所示。

图4-9用户管理界面图

用户管理关键代码如下：

@RequestMapping("/get_obj")

public Map<String, Object> obj(HttpServletRequest request) {

List resultList = service.selectBaseList(service.select(service.readQuery(request), service.readConfig(request)));

if (resultList.size() > 0) {

JSONObject jsonObject = new JSONObject();

jsonObject.put("obj",resultList.get(0));

return success(jsonObject);

} else {

return success(null);

4.2.3车辆进出管理界面

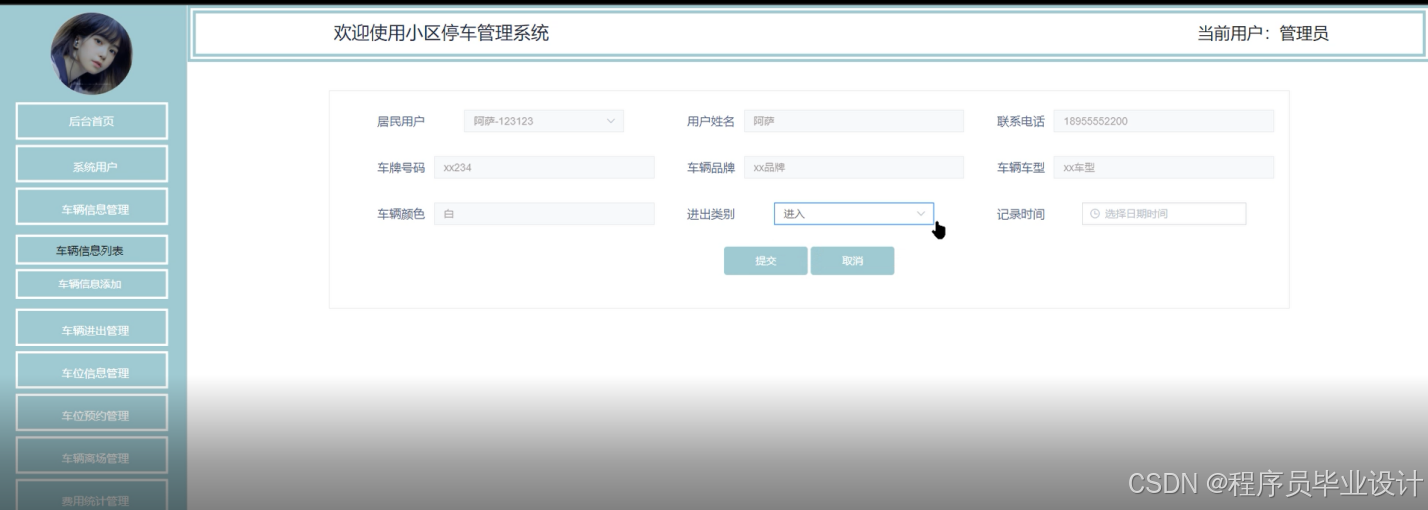

：管理员可以查看和管理车辆进出小区的记录，包括添加、编辑、删除进出记录，查询进出记录等功能。界面如下图4-10所示。

图4-10车辆进出管理界面图

4.2.4车位信息管理界面

管理员可以对小区停车场的车位进行管理，包括添加、编辑、删除车位信息，查询车位信息等功能。界面如下图4-11所示。

图4-11 车位信息管理界面图

4.2.5车辆预约管理界面

管理员可以管理车位的预约情况，包括查看预约列表、审核预约申请、取消预约等操作。界面如下图4-12所示。

图4-12车辆预约界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、停车资讯功能测试、车位信息添加、车位信息搜索、密码修改、车辆预约功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

停车资讯查看功能测试：

表5-2 停车资讯查看功能测试表

用例名称	停车资讯查看
目的	测试停车资讯查看功能
前提	用户登录
测试流程	点击停车资讯列表
预期结果	可以查看到所有停车资讯信息
实际结果	实际结果与预期结果一致

房东用户添加车位信息界面测试：

表5-3 房东用户添加车位信息界面测试表

用例名称	添加车位信息测试用例
目的	测试车位信息添加功能
前提	房东用户用户正常登录情况下
测试流程	1）房东用户点击车位信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的车位信息
实际结果	实际结果与预期结果一致

车位信息搜索功能测试：

表5-4车位信息搜索功能测试表

用例名称	车位信息搜索测试
目的	测试车位信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的车位信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

车辆预约功能测试：

表5-6车辆预约功能测试表

用例名称	车辆预约测试用例
目的	测试用户车辆预约功能
前提	用户正常登录情况下
测试流程	1）搜索查看车位信息，点击车辆预约。 2）填写车辆预约信息，点击进行提交。
预期结果	车辆预约成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写小区停车管理系统的测试用例，已经检测完毕用户登录模块、停车资讯模块、车位信息添加模块、车位信息搜索模块、密码修改模块、车辆预约模块功能测试，通过这6大模块为小区停车管理系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了小区停车管理系统设计与实现的原理和开发过程，该系统是通过SpringBoot框架来搭建后台，中间件使用的是Tomcat服务器，数据库管理平台采用开源的Mysql，前台使用的是JQuery框架，同时使用Validate校验框架，这样就可以减少前端代码的输入量，而且基于JQuery框架的Validat框架使用简单，是流行的前端使用框架，前端使用的主要是HTML页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个小区停车管理系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、SpringBoot、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]Fact.MR Report: Parking Management System Market to Reach US$ 12.16 Billion by 2034[J].Wireless News,2024,

[2]Fact.MR Adds Report: Parking Management System Market[J].Food and Beverage Close - Up,2024,

[3]张恒,杨彬,代传奇,等.城市级智慧停车管理系统设计与研究[J].智能建筑与智慧城市,2024,(01):170-172.DOI:10.13655/j.cnki.ibci.2024.01.052.

[4]Saber K ,Jafar S ,Amangaldi K .Stochastic management of electric vehicles in an intelligent parking lot in the presence of hydrogen storage system and renewable resources[J].International Journal of Hydrogen Energy,2024,50(PD):1581-1597.

[5]Dhiraj N ,Aashish B ,Sunil A , et al.Shine: A deep learning-based accessible parking management system[J].Expert Systems With Applications,2024,238(PF):

[6]王云力,曾超,孟凡真.机械式立体停车库综合管理系统构建研究[C]//中国重型机械工业协会停车设备工作委员会.第二十四届机械式停车设备技术研讨会论文集.重庆交通大学交通运输学院;深圳市智慧城市科技发展集团有限公司;,2023:6.DOI:10.26914/c.cnkihy.2023.029139.

[7]王云力,曾超,孟凡真.机械式立体停车库综合管理系统构建研究[J].中国建筑金属结构,2023,22(S1):70-75.DOI:10.20080/j.cnki.ISSN1671-3362.2023.S1.020.

[8]王传家.基于智能化技术的智慧停车管理系统设计[J].集成电路应用,2023,40(07):396-397.DOI:10.19339/j.issn.1674-2583.2023.07.178.

[9]郭晓宇.基于机器视觉的精细化停车管理系统研究与设计[D].中北大学,2023.DOI:10.27470/d.cnki.ghbgc.2023.001221.

[10]彭露瑶,刘江锋,张黎明,等.基于智慧杆塔的路侧停车管理系统研究[J].中国电信业,2022,(S1):53-55.

[11]郭立强.基于物联网的智慧停车管理系统设计[J].信息与电脑(理论版),2022,34(23):132-134.

[12]吴亮.基于NB-IoT技术的智慧停车管理系统设计[J].现代信息科技,2022,6(22):149-153.DOI:10.19850/j.cnki.2096-4706.2022.22.037.

[13]GB/T 41976-2022,停车设备　智能控制与管理系统[S].

[14]韩木土,施正舟.基于广电网络的智慧停车管理系统应用[J].中国有线电视,2022,(09):29-32.

[15]景昕,大宇停车位差异化定价销售、租赁管理系统.内蒙古自治区,内蒙古巨宇测绘有限公司,2022-08-23.

[16]陈星.城市级智慧停车综合管理系统的研究与应用[J].运输经理世界,2022,(15):68-70.

[17]沈亚.基于物联网的城市智慧停车运营管理系统设计与研究[J].智能建筑,2022,(05):58-60.

[18]刘季青.城市智能停车数据管理系统和大数据处理的设计与实现[D].吉林大学,2022.DOI:10.27162/d.cnki.gjlin.2022.006730.

[19]李恺翌.智慧停车管理系统的发展历程回顾[J].上海建设科技,2022,(02):29-32+46.

[20]赵家辉.基于视频识别的小区智能停车位管理系统的设计与实现[D].东华大学,2020.DOI:10.27012/d.cnki.gdhuu.2020.000536.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
