51单片机流水灯控制系统设计与实现

原创已于 2024-09-01 17:14:12 修改 · 627 阅读

12 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

于 2024-02-20 21:30:00 首次发布

仿真设计专栏收录该内容

31 篇文章

订阅专栏

本文介绍了使用51单片机实现的九种流水灯模式控制，通过按键切换模式和速度，利用Keil5编写程序，Protues8.7进行仿真实现。设计过程包括文献研究、调查分析和软硬件设计，附带全套开发资料链接。

具体实现功能

①总的有九种流水灯点亮模式，通过模式按键进行切换；
②通过加减按键可以切换每种流水灯模式的速度。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

//***********************************************************************************
main()
{
	unsigned char Key;
	InitialCPU();
	InitialTimer2();

	while(1)
	{
		Key = GetKey();
		if(Key!=0x00)
		{
			KeyDispose(Key);
		}
	}
}

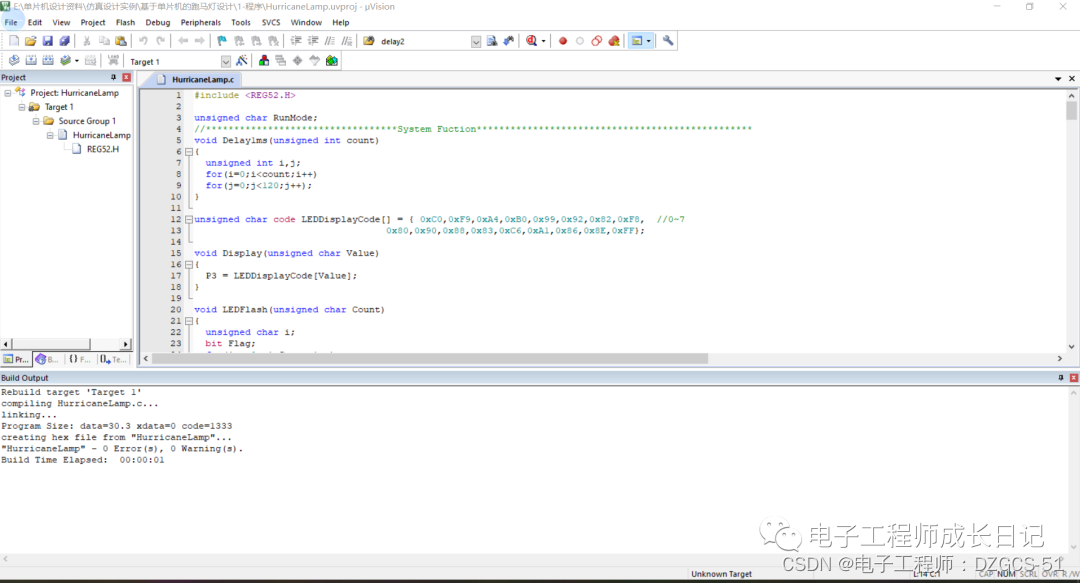

代码运行截图：

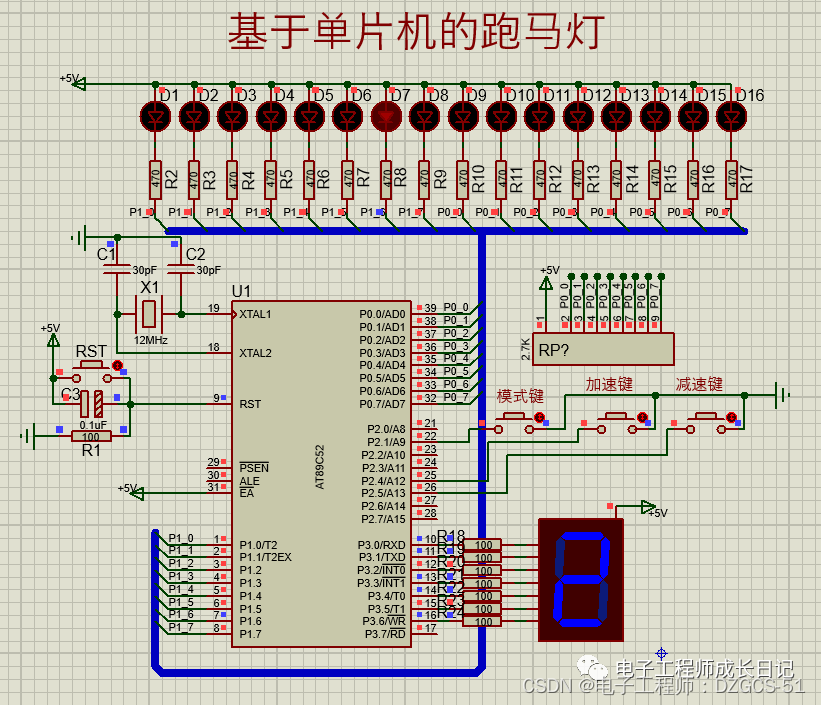

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。

全部资料

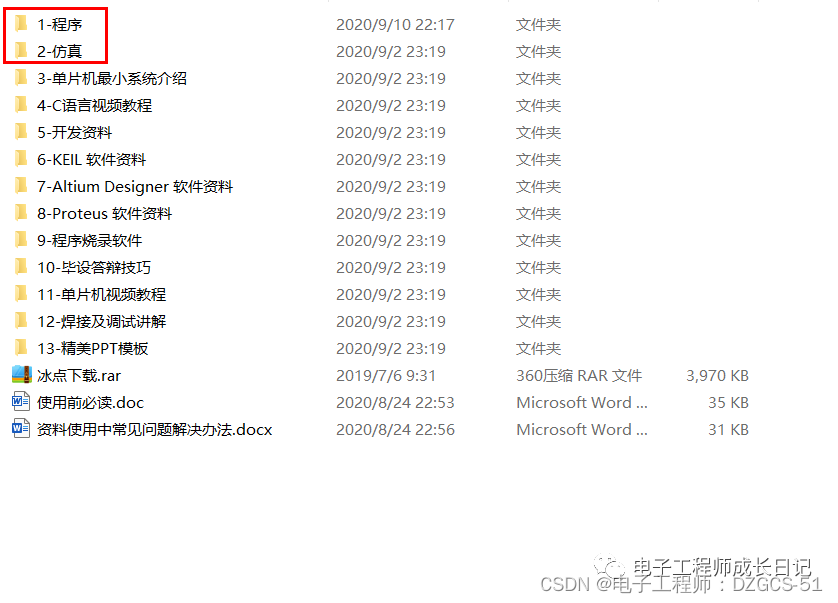

全部资料包括程序（KEIL5）、protues仿真（protues8.7）、课设报告（仅供参考）、开发资料等，具体如图，全网最全！！！！

资料获取：
https://docs.qq.com/doc/DSUJRdkJRcWR6T3do
