本文详细描述了一个使用51单片机设计的安防系统，包括紧急报警、布防和取消功能。通过Keil5编写程序并用Protues8.7进行仿真，提供了完整的资料和获取链接。

具体实现功能

1、按下紧急报警按键，紧急报警灯闪烁，蜂鸣器报警；
2、按下布防按键，布防指示灯开始闪烁，闪烁大约30秒，保持亮的状态，进入布防模式；
3、按下取消报警/布防按键，取消布防和紧急报警功能。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

void main()
{
	LR=1;//初始化三个灯都是灭
	LG=1;
	LY=1;
	delay(5);
	while(1)
	{
		if(s1==0)				//紧急手动报警
		{
				delay(5);	   //延时消抖
				if(s1==0)
				{
					delay(5);
					while(!s1);
					kai=0;
					LY=1;
					LG=1;
					alarm=0; //进入报警状态
					Mode1=1; //Mode1置1：紧急报警过程中以防按了布防键取消紧急报警
					delay(5);
				}

		}
		if(s3==0)			//取消报警
		{

				delay(5);
				if(s3==0)
				{
					delay(5);
					while(!s3);
					LR=1;
					LY=1;
					Mode=1;
					Mode1=0;
					alarm=1;
					delay(5);
				}
		}
		if(s2==0)			//布防
		{
			if(Mode1==1) //判断Mode1的状态，如果是紧急报警状态就保持，否则进入布防设置
			{
				alarm=0;
			}
			else
			{
				for(t=0;t<200;t++)
				{
				  LY=~LY;
				  delay(200);
				}
				LR=1;
				LY=0;
				Mode=0;	//布防状态标识
				kai=1;
				delay(5);
			}

		}
		if(alarm==0)
		{
			di();
			delay(100);
			di();
			delay(100);
		}
		if(HR==1&&Mode==0)
		{
			alarm=0;//开始进入报警
		}
		else
		{
			if(kai)
			{
				alarm=1;
				LR=1;
			}
		}
		if(HR==1)  //检测红外模块有信号，绿灯亮,否则灭
		{
			LG=0;
			delay(200);
		}
		else
		{
			LG=1;
		}
	}
}

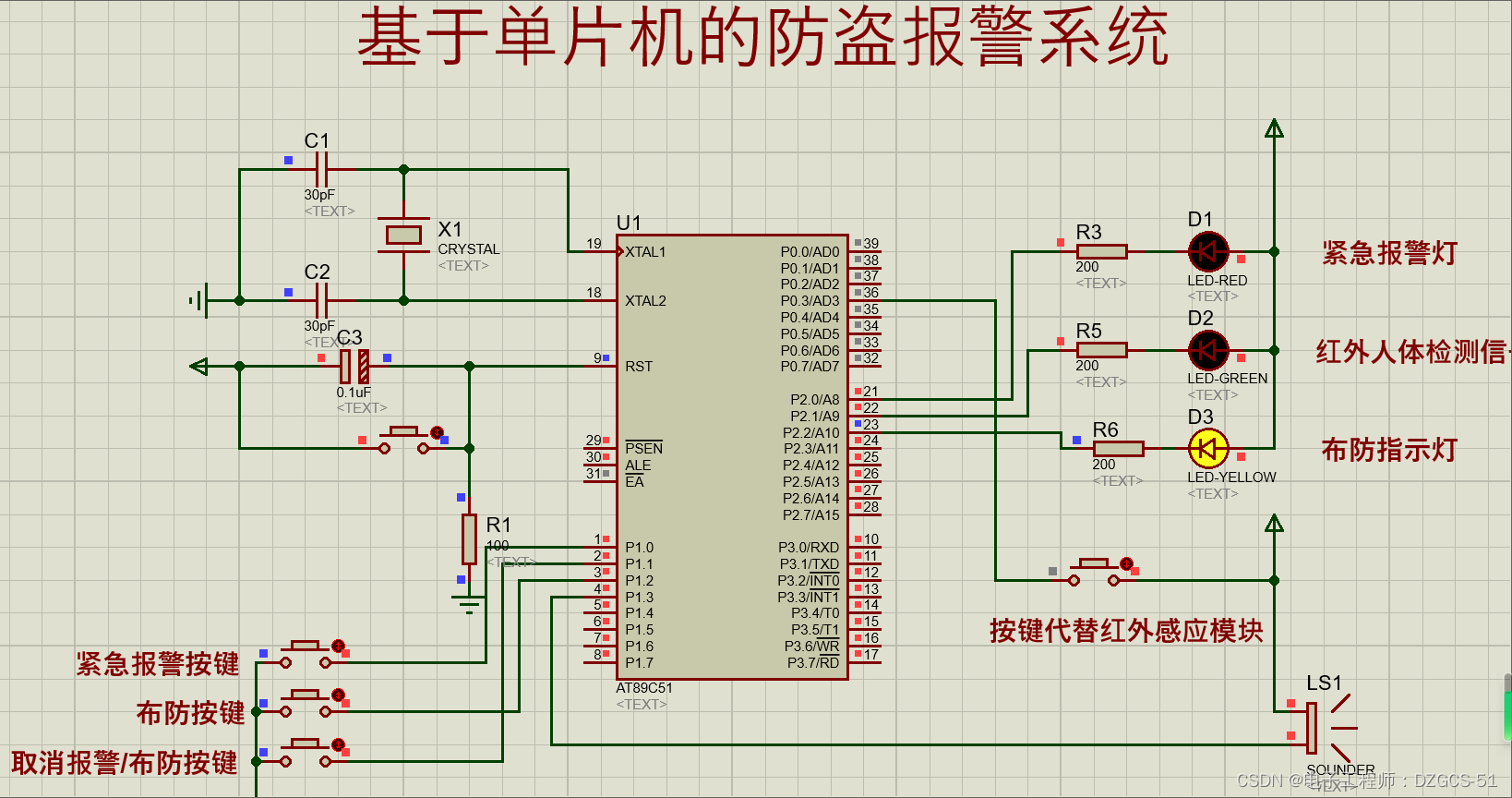

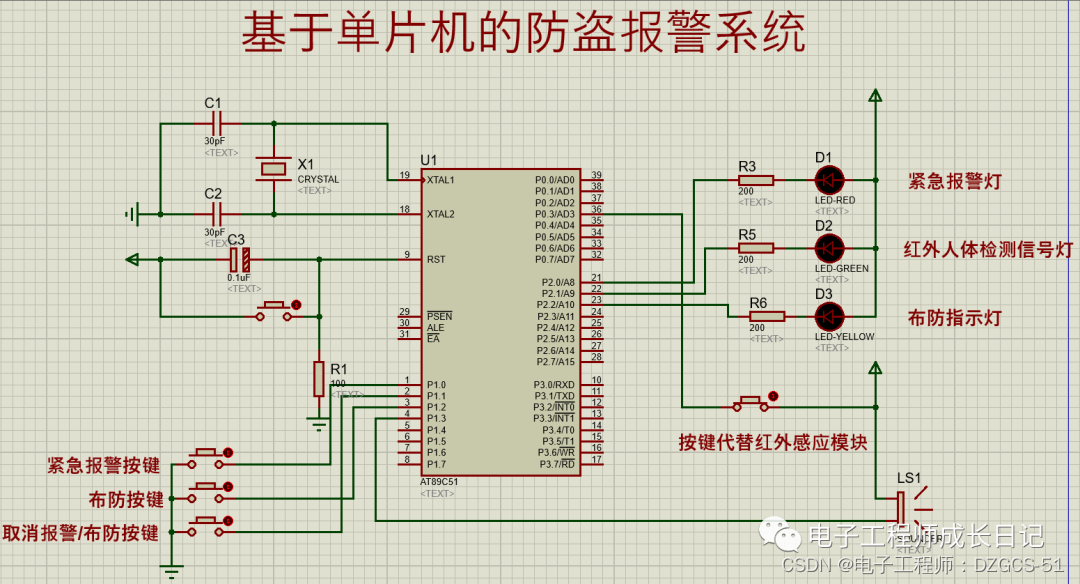

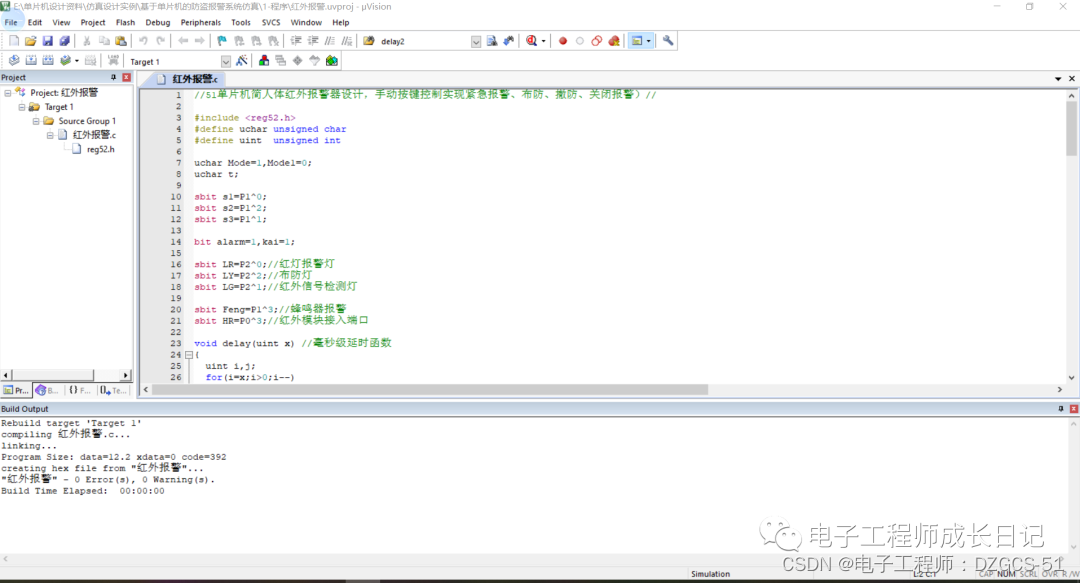

代码运行截图：
