一、仿真环境

Proteus8.9
Keil5

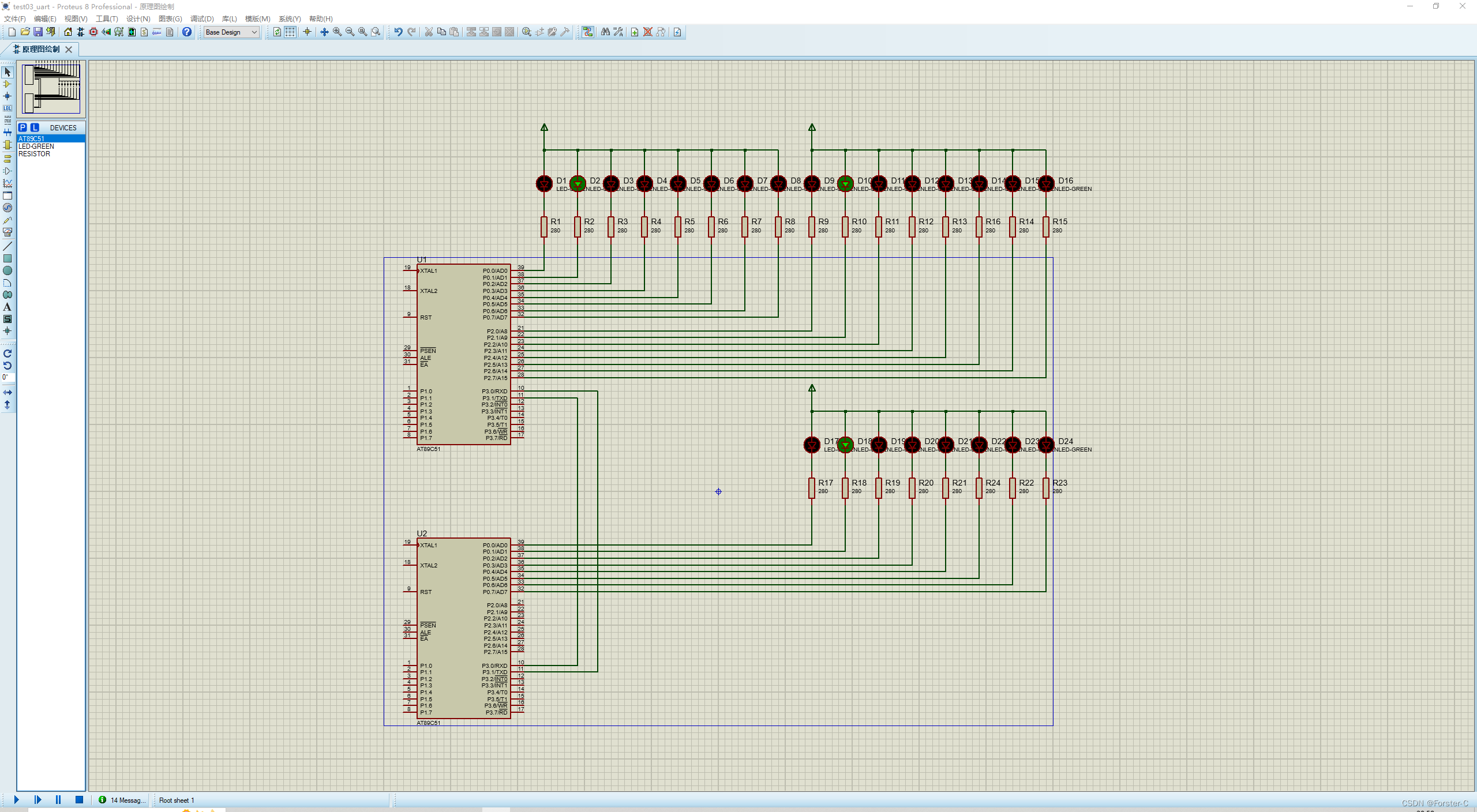

二、Proteus模型搭建

三、软件代码

fosc=11.0592MHz，A机和B机以波特率9600bit/s进行双机通信。
A机有发送开关，合上时，以1s为间隔，循环发送0、1、…、255数据，同时A机接收B机返回的串行数据；A机的P0、P2接LED，P2用于显示发送的数据，P0用于显示接收的数据，通过比较验证数据通信数据是否正确。
B机接收A机发过来的数据，将收到的数据通过TXD端返回A机；B机的P0接LED，对收到的数据进行显示

1）A机程序

#include <reg51.h>
#include <intrins.h>

sbit KEY = P1^0;

unsigned char data_tx;
unsigned char data_rx;
unsigned char T0_counter = 0;
unsigned char T0_flag = 0;

void main()
{
        data_tx = 0x7f;
        data_rx = 0xff;
        TMOD = 0x20 + 0x01;
        SCON = 0x50;
        PCON &= 0x7f;
        TH1 = TL1 = 0xfd;
