51单片机PWM控制LED亮度自动调节

目录

具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

程序（Keil5）

仿真实现（protues8.7）

---

具体实现功能

利用51单片机PWM控制LED亮度自动调节。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include "reg51.h"
unsigned int cd,dd;
unsigned char cc,ee;


sbit LED=P2^0;
void led_int() interrupt 1 using 0
{
	TH0=0xf1;
	TL0=0xf1;
	TR0=1;
	dd++;
	if(dd==11)
	{
		if((cc==0x50)&&(ee==0)){cd=0;}
		if((cc==0)&&(ee==0x50)){cd=1;}
		if(cd){cc++;ee--;}
		else {cc--;ee++;}
		dd=0;
	}
}
void delay(unsigned int i)
{
	unsigned int j;
	while(i--)
	{
		for(j=0;j<0x20;j++);
	}
}

void main()
{
	cc=0;
	ee=0x50;
	TMOD=0x01;
	TH0=0xf0;
	TL0=0xf0 ;
	EA=1;
	ET0=1;
	TR0=1;
	while(1)
	{
		LED=0;
		delay(ee);
		LED=1;
		delay(cc);
	}
}

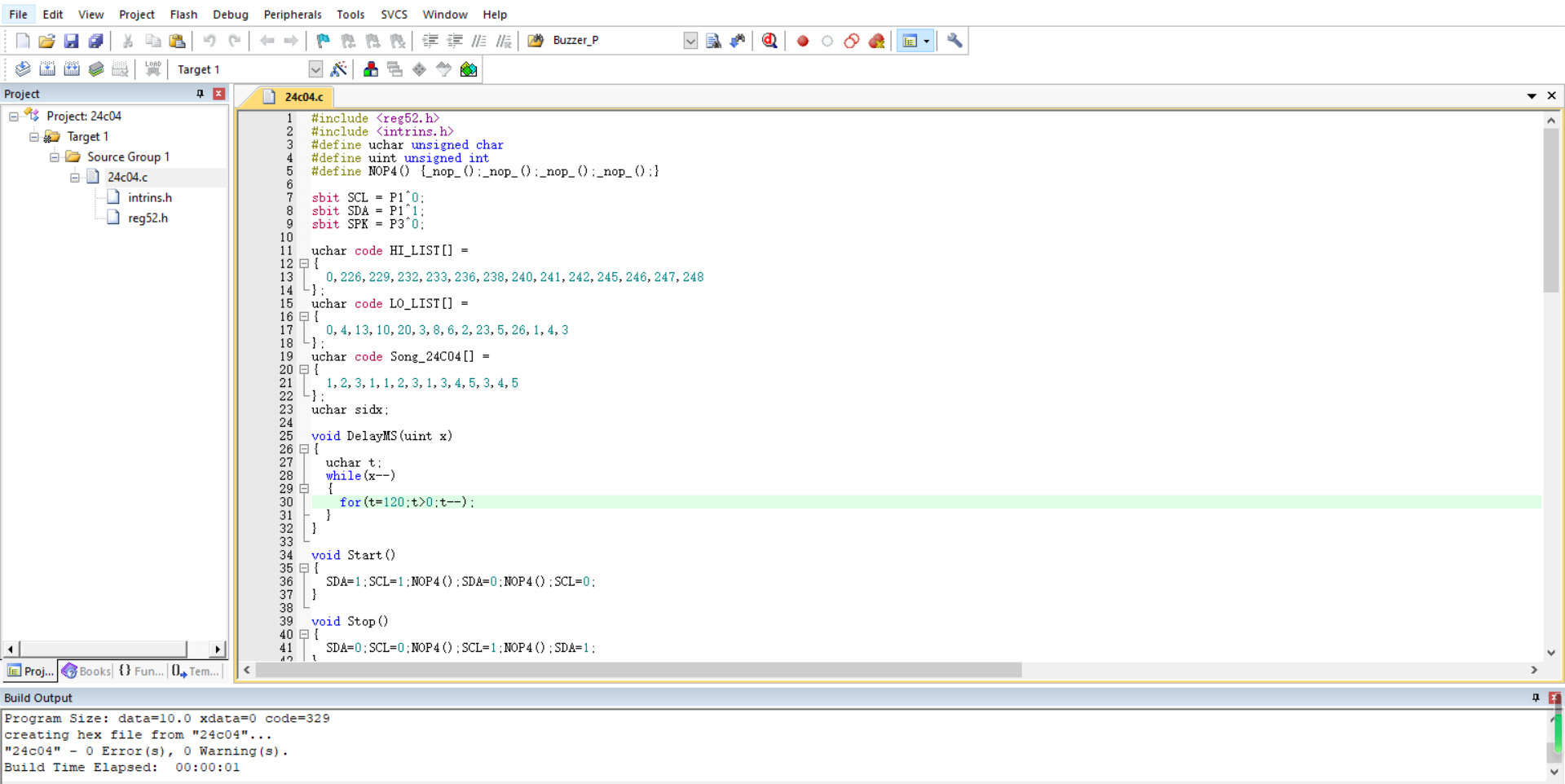

代码运行截图：

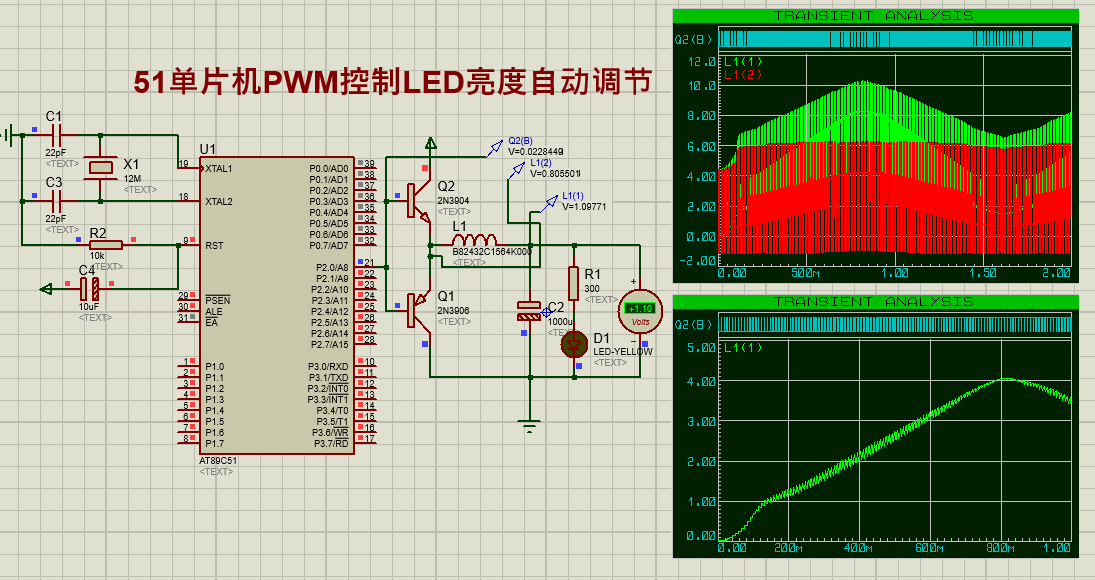

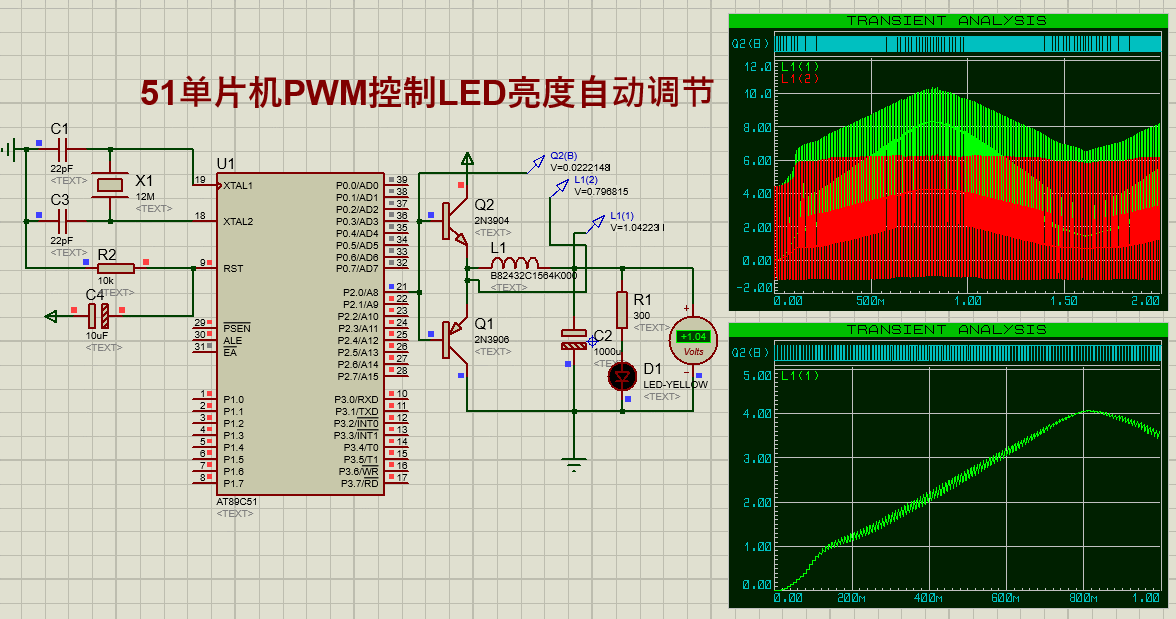

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。
