基于51单片机的光照温度蓝牙上传设计

最新推荐文章于 2024-07-05 09:49:54 发布

原创最新推荐文章于 2024-07-05 09:49:54 发布 · 1k 阅读

24 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

实物设计专栏收录该内容

60 篇文章

订阅专栏

本文详细介绍了使用STC89C52单片机构建的系统，包括光照和温度检测电路，通过蓝牙上传数据至手机APP。设计涵盖了51单片机的特性、系统构成、功能实现、程序编写及原理图设计。

具体实现功能

系统由STC89C52单片机电路+光照检测电路+DS18B20温度检测电路+蓝牙模块电路+LCD1602液晶显示电路+电源电路组成。

具体功能：

（1）LCD1602液晶实时显示光照值（0-100）和温度。

（2）将光照值和温度通过蓝牙模块实时上传到手机APP。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

原理图（AD19）

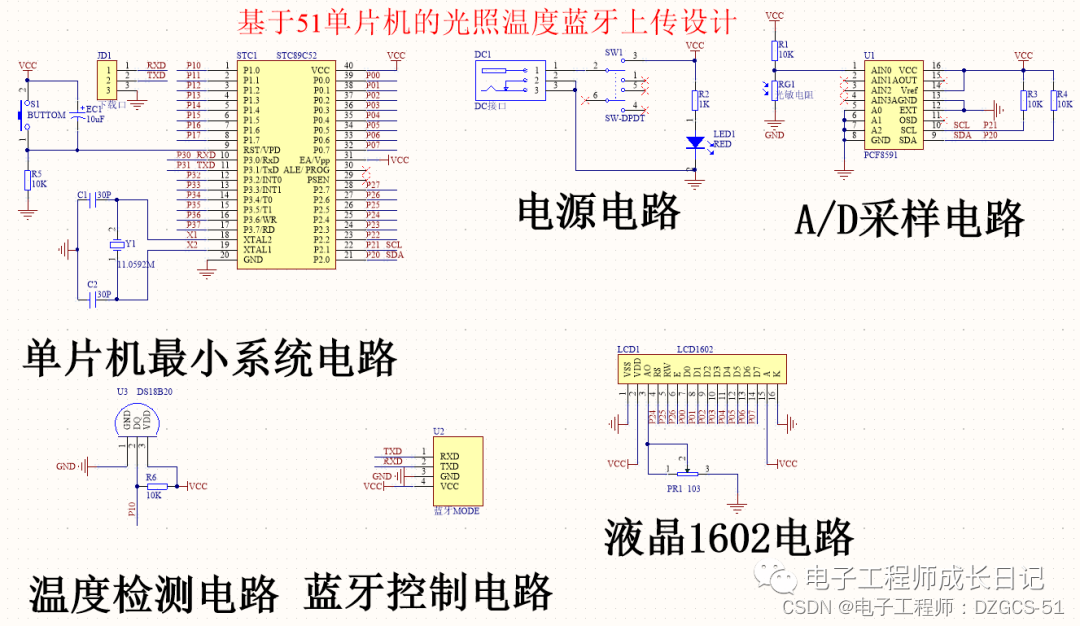

本系统原理图设计采用Altium Designer19，具体如图。

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

void main (void)
{
	Init_Timer0();	//初始化 定时器
	UART_Init();
	LCD_Init();           //初始化液晶
	DelayMs(20);          //延时有助于稳定
	LCD_Clear();          //清屏
	while (1)        //主循环
	{
		if(ReadTempFlag==1)		//读取温度标志
		{
			ReadTempFlag=0;
			temp1=ReadTemperature();	//读取温度


			uartSendStr(dis1,12); //发送数据
			uartSendStr("\r\n",2); //发送数据
		}


	}
}

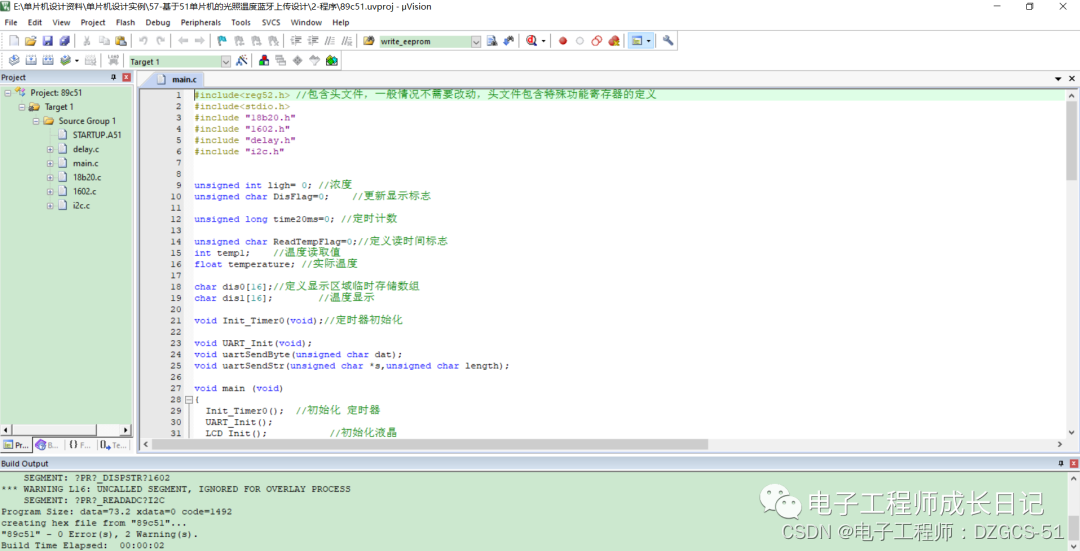

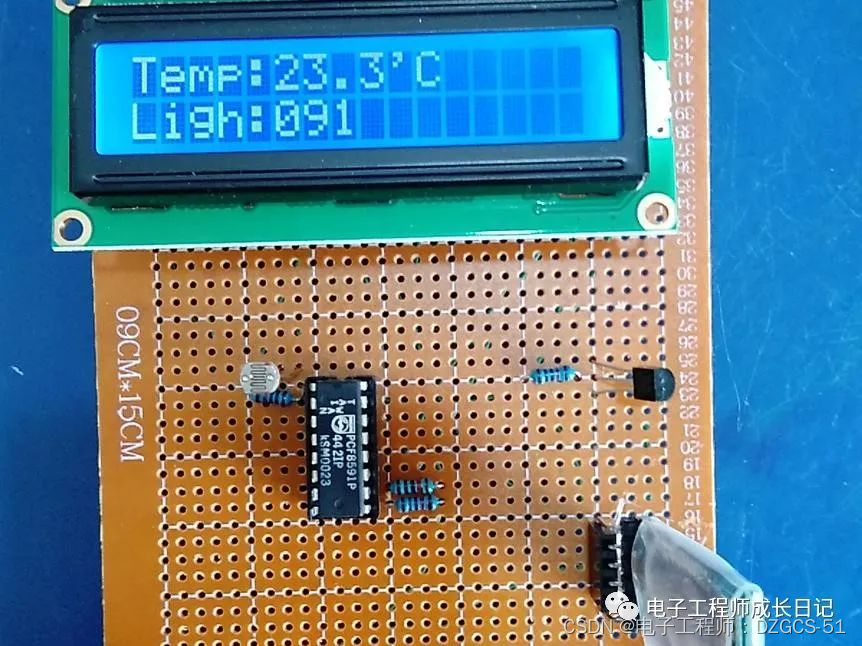

代码运行截图：
