一、功能概述

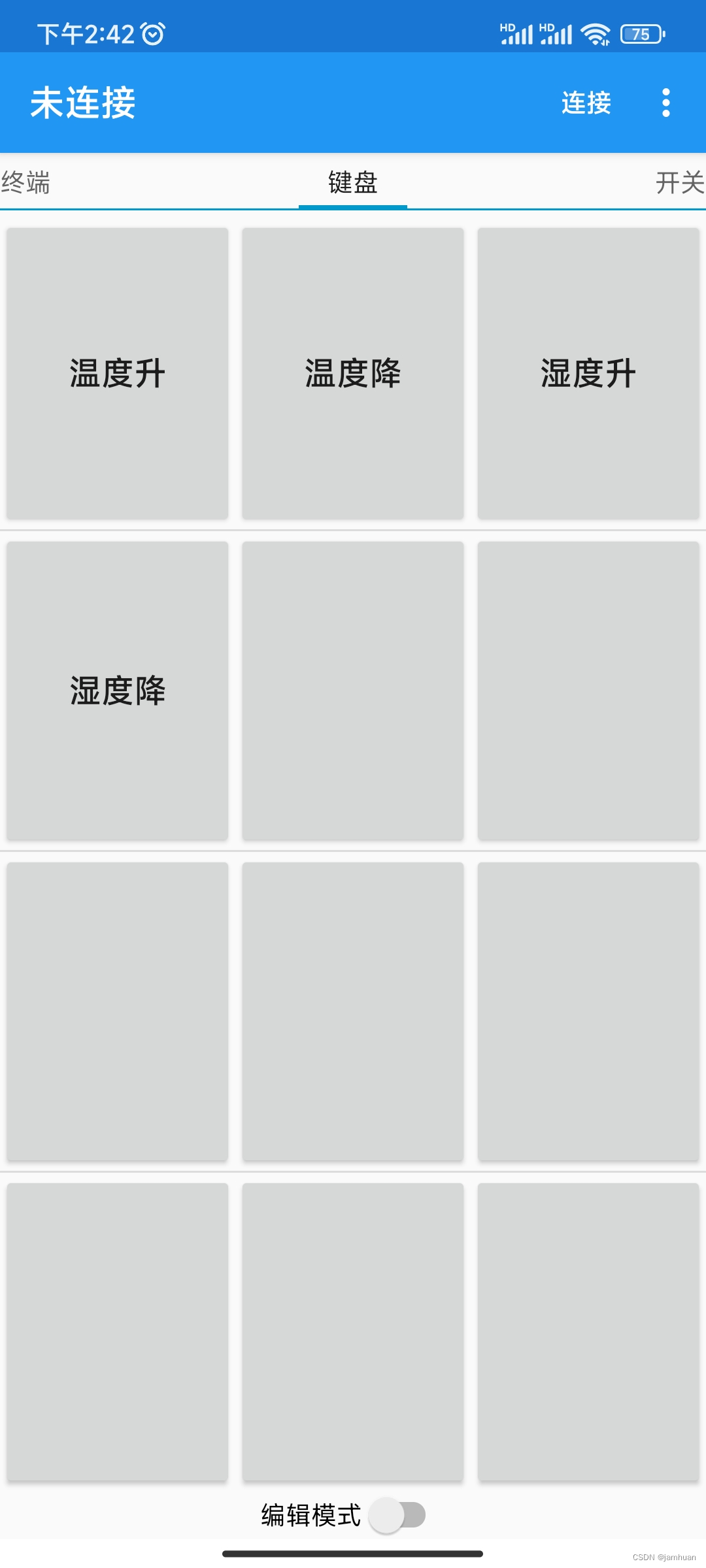

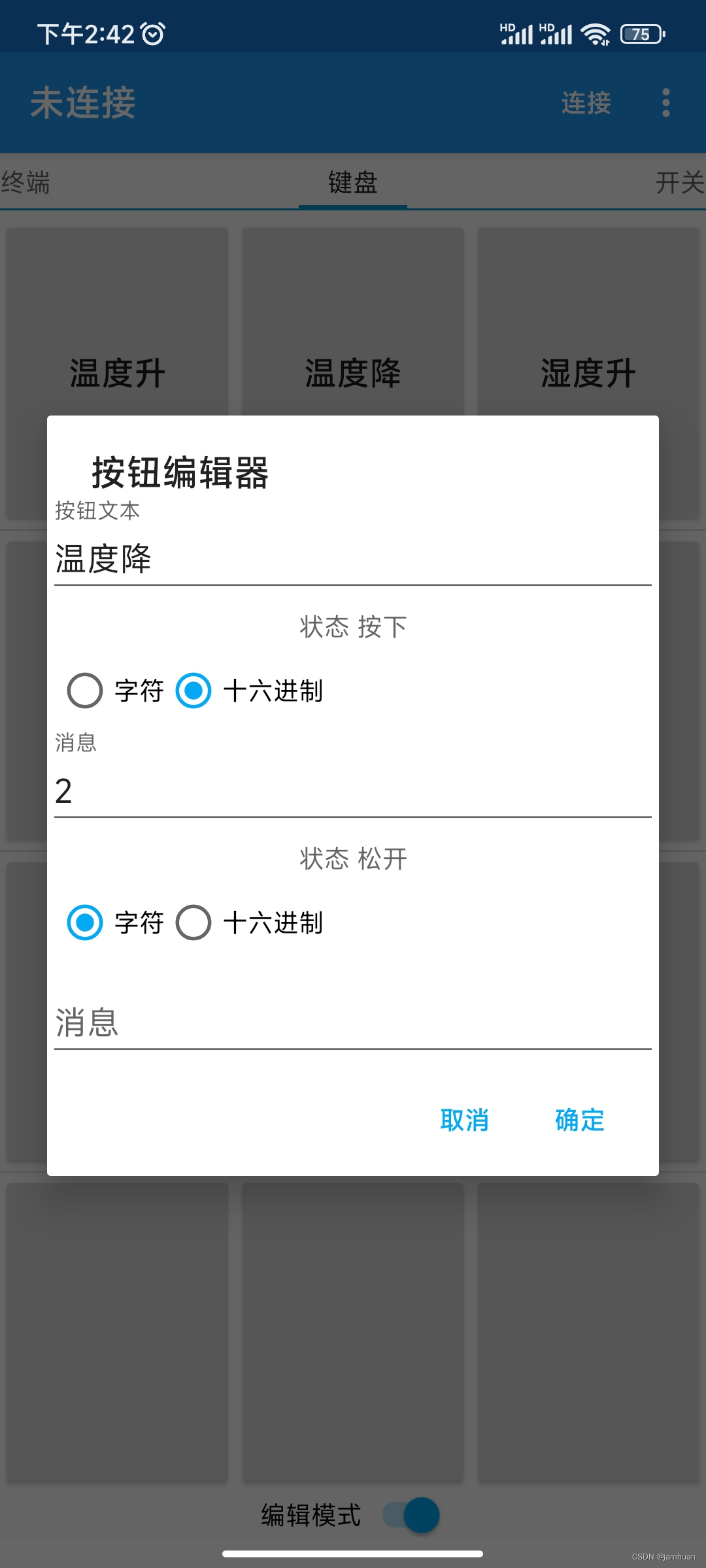

蓝牙模块(HC-05)与51单片机进行串口通信，实现单片机将采集到的温湿度发送至手机端蓝牙串口(SPP)，手机端可以修改温湿度的阈值。

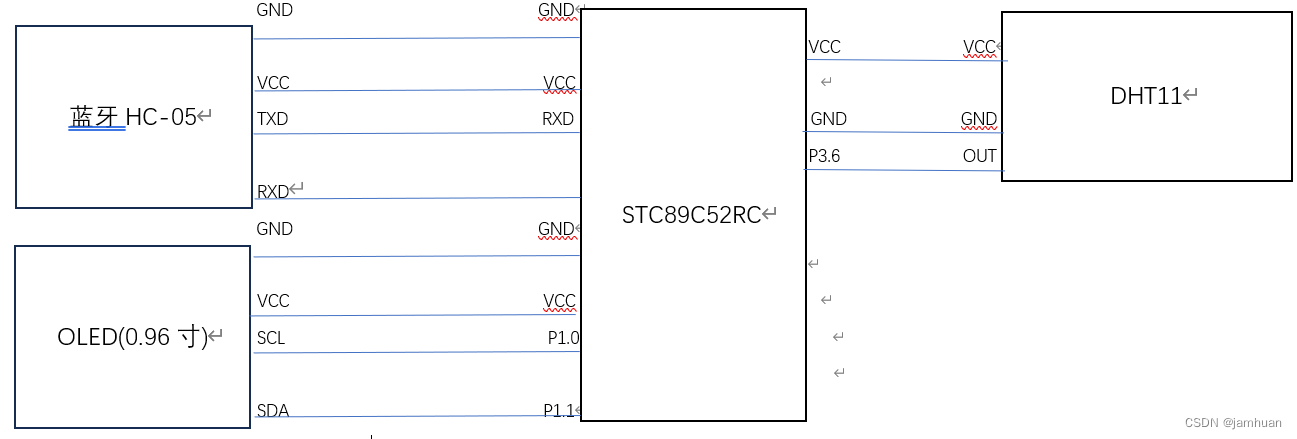

二、接线图

三、代码

1、串口发送函数

void sendDate(unsigned char date)
{
    SBUF=date;
    while(TI==0)
			;
    TI=0;

}   //发送函数

2、接收函数

//采用中断方式接收手机端的数据
void Uart_Handler() interrupt 4
{
	if(RI)
	{
			RI = 0;
			S = SBUF;
		switch(S)
		{
			case 1:T_MAX++;break;   //温度阈值上调
			case 2:T_MAX--;break;   //温度阈值下调
			case 3:R_MAX++;break;   //湿度阈值上调
			case 4:R_MAX--;break;   //湿度阈值下调
	    }
	if(TI);
	}
}

3、主函数

void main()
{
	OLED_Init();
	OLED_ColorTurn(0);	//0正常显示，1反色显示
	OLED_DisplayTurn(0);//0正常显示，1屏幕反转显示
	OLED_Clear();
	SCON = 0x50;
	TMOD &= 0xF0;
	TMOD |= 0x20;
	TH1 = 0xFD;
	TL1 = 0xFD;
	TR1 = 1;
	EA = 1;
	ES = 1;     //配置串口中断

	while(1)
	{
		DHT11_receive();

		OLED_ShowChinese(80,0,4,16);//OLED显示中文 “阈”
    OLED_ShowChinese(96,0,5,16);//OLED显示中文 “值”
		OLED_ShowNum(98,2,T_MAX,2,16);//OLED显示温度阈值
		OLED_ShowNum(98,4,R_MAX,2,16);//OLED显示湿度阈值

		OLED_ShowChinese(40,0,6,16);//OLED显示中文 “实”
    OLED_ShowChinese(56,0,7,16);//OLED显示中文 “时”

		OLED_ShowChinese(0,2,0,16);//OLED显示中文 “温”
    OLED_ShowChinese(18,2,1,16);//OLED显示中文 “度”
		OLED_ShowNum(50,2,TH,2,16);//OLED显示温度数字

    OLED_ShowChinese(0,4,2,16);//OLED显示中文 “湿”
    OLED_ShowChinese(18,4,3,16);//OLED显示中文 “度”
		OLED_ShowNum(50,4,RH,2,16);//OLED显示湿度数字

	  for(i=0;i<5;i++)
		{
			sendDate(Tab[i]);
		}
		sendDate(TH/10+0x30);   //对数据进行转换
		sendDate(TH%10+0x30);


		for(j=0;j<5;j++)
		{
			sendDate(Tabb[j]);
		}
		sendDate(RH/10+0x30);
		sendDate(RH%10+0x30);
	}
}
