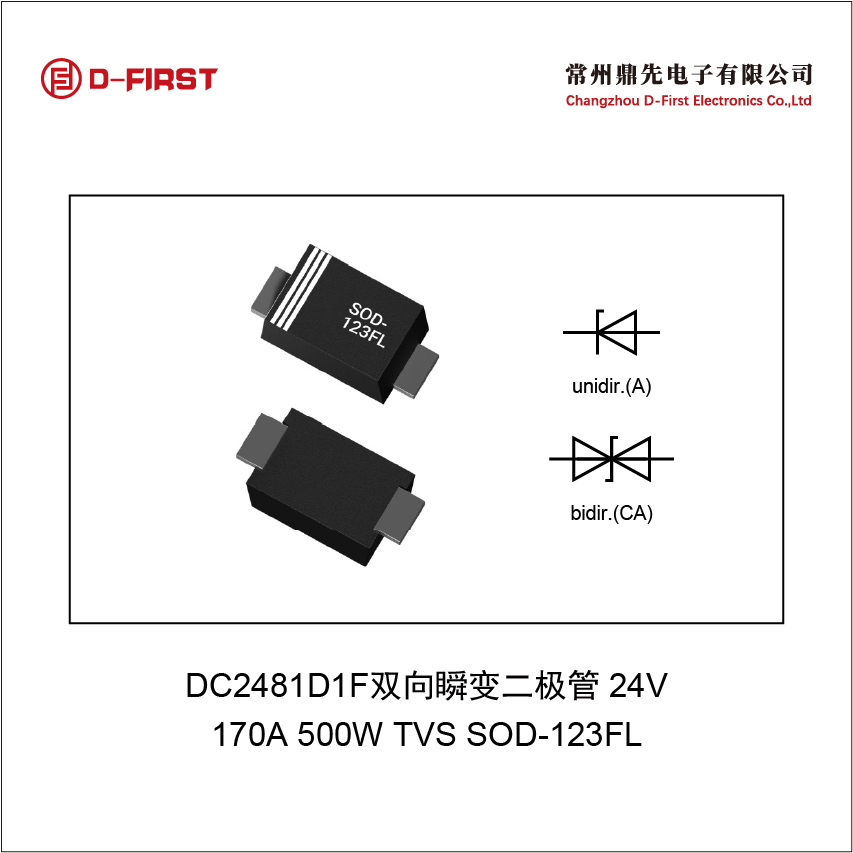

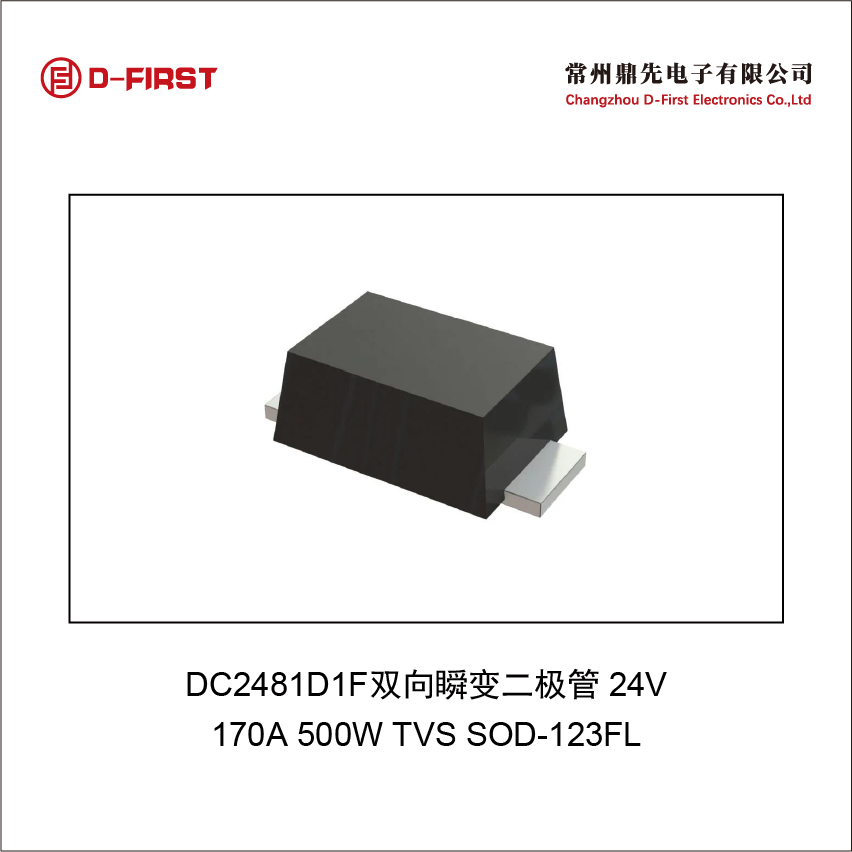

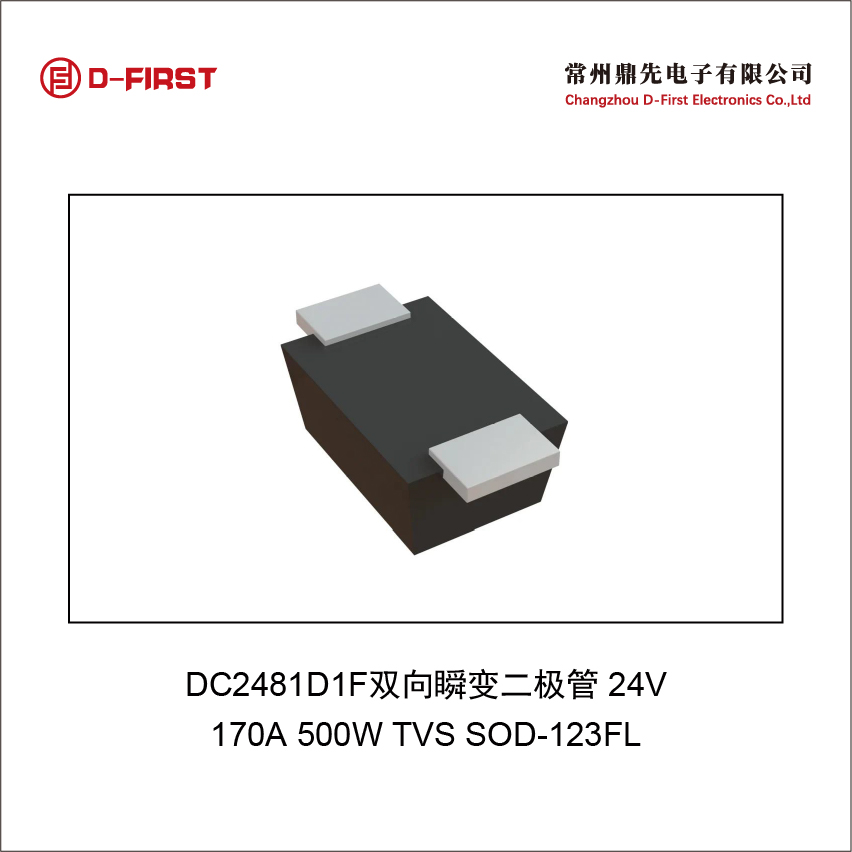

DC2481D1平替物料PTVSHC1TF24VBH瞬变二极管SOD123FL封装

大电流 PTVS 二极管SOD123FL封装

商品概述瞬态电压抑制器TVS二极管是一系列电路保护产品，用于保护电路免受瞬变和过压威胁，如EFT（电快速瞬变）和ESD（静电放电）。雷击、电感负载式开关和ESD会导致数据线路和电路上的传输产生过大的电应力。TVS二极管受到青睐的原因是响应速度快（低箝位电压）、电容值低、泄漏电流小。TVS二极管有单向（单极）和双向（双极）两种电路配置。

DC2481D1平替物料PTVSHC1TF24VBH瞬态电压抑制器旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。DC2481D1平替物料PTVSHC1TF24VBH可保护敏感半导体元件免受静电放电（ESD）和其他电压瞬态事件导致的损坏或故障。DC2481D1平替物料PTVSHC1TF24VBH采用SOD - 123FL封装，工作电压为24伏。

商品特性

每线路6500W峰值脉冲功率（tp = 8/20μs）

产品高度低至1.2mm；

SOD - 123FL封装

典型响应时间 < 1 ns

保护一个I/O或电源线

低钳位电压

符合RoHS标准

数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）

应用领域

手机及配件

个人数字助理（PDA）

笔记本电脑、台式机和服务器

便携式仪器
