为高速数据通信提供适当的系统级ESD防护DLLC03CI DLLC05CI DLLC08CI DLLC12CI DLLC15CI 3.3V-24V

ESD二极管根据信号传输频率对电容的要求，可分为高电容HC（大功率用）、常规电容NC（3pF以上）、低电容LC（0.5pF-3pF）、低电容（0.5pF以下）；根据极性可分为单向、双向；根据保护线路可分为：单线、双线、三线、四线等等；根据封装形式，可分为SOD-323、SOD-523、SOD-923、SOT-23、SOT-23-6L、DFN-2L、DFN-6L、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L等等。其中SOD-323封装ESD是常用静电保护器件之一，

ESD二极管可选择的电压（反向断态电压）有：3V、3.3V、4.5V、5V、7V、8V、12V、13V、15V、18V、24V、36V。

为高速数据通信提供适当的系统级ESD防护，ESD防护器件（TVS二极管）必须满足不同的要求。可参照IEC61000-4-2标准，根据残留箝位电压和TVS二极管对ESD冲击的响应，判断TVS二极管的ESD防护性能。 我司专为该应用定制了一只反向工作电压为3.3V的TVS二极管（DLLC03CI）。在测试中，IPP为20A（8/20us波形)的浪涌冲击的箝位电压为VC为16V，较低的寄生电容 小于1.5PF，极低的漏电（N安级）。较强的静电能力：IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV IEC61000-4-4 (EFT) 40A (5/50ns) 。为您解决更严格的测试要求提供适合的的解决方案。

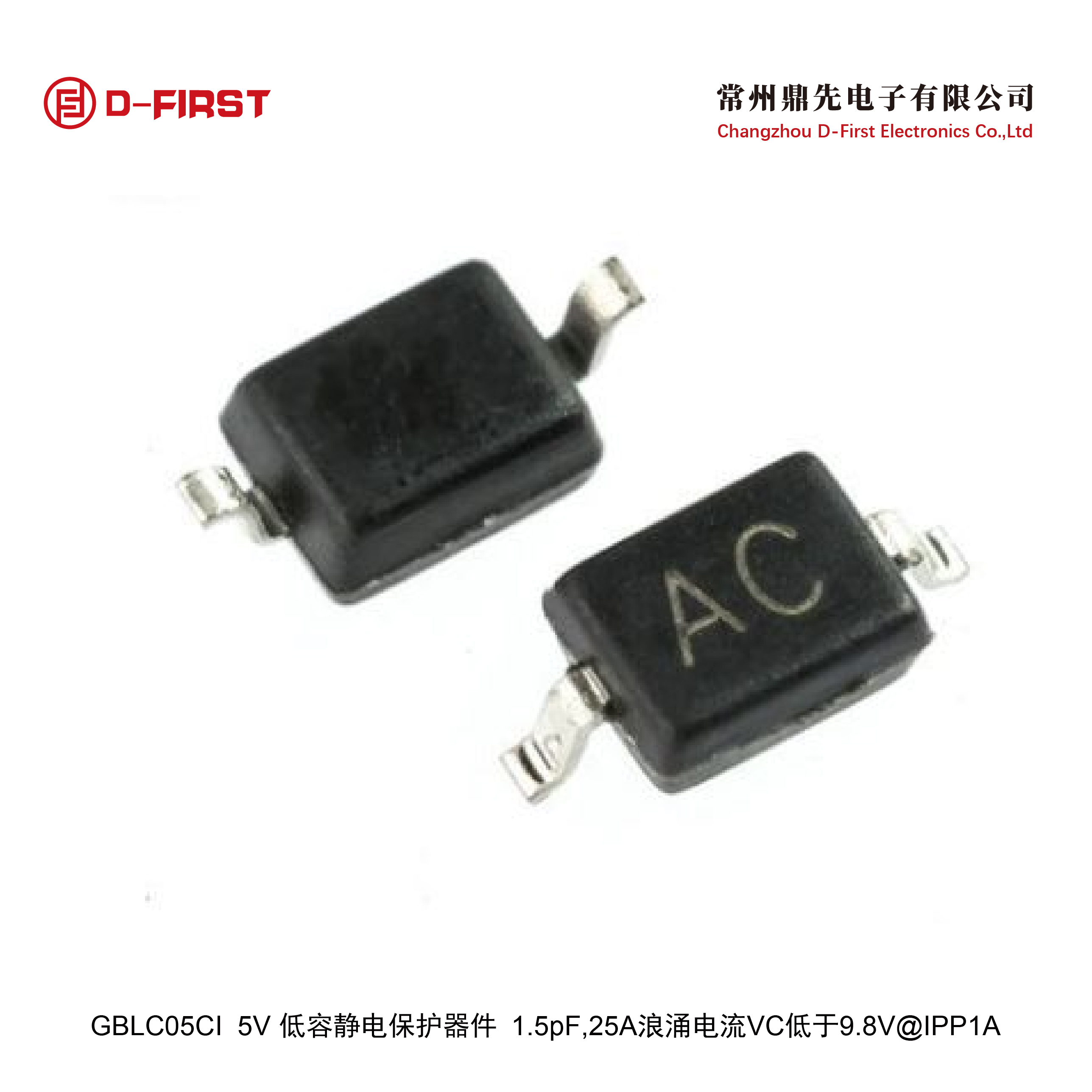

常州鼎先电子有限公司 DLLC03CI  3.3V低电容瞬变二极管阵列  DLLC03CI  DLLC05CI  DLLC08CI  DLLC12CI  DLLC15CI    GBLCO3C GBLC05C GBLC08C GBLC12C GBLC15C GBLC24C

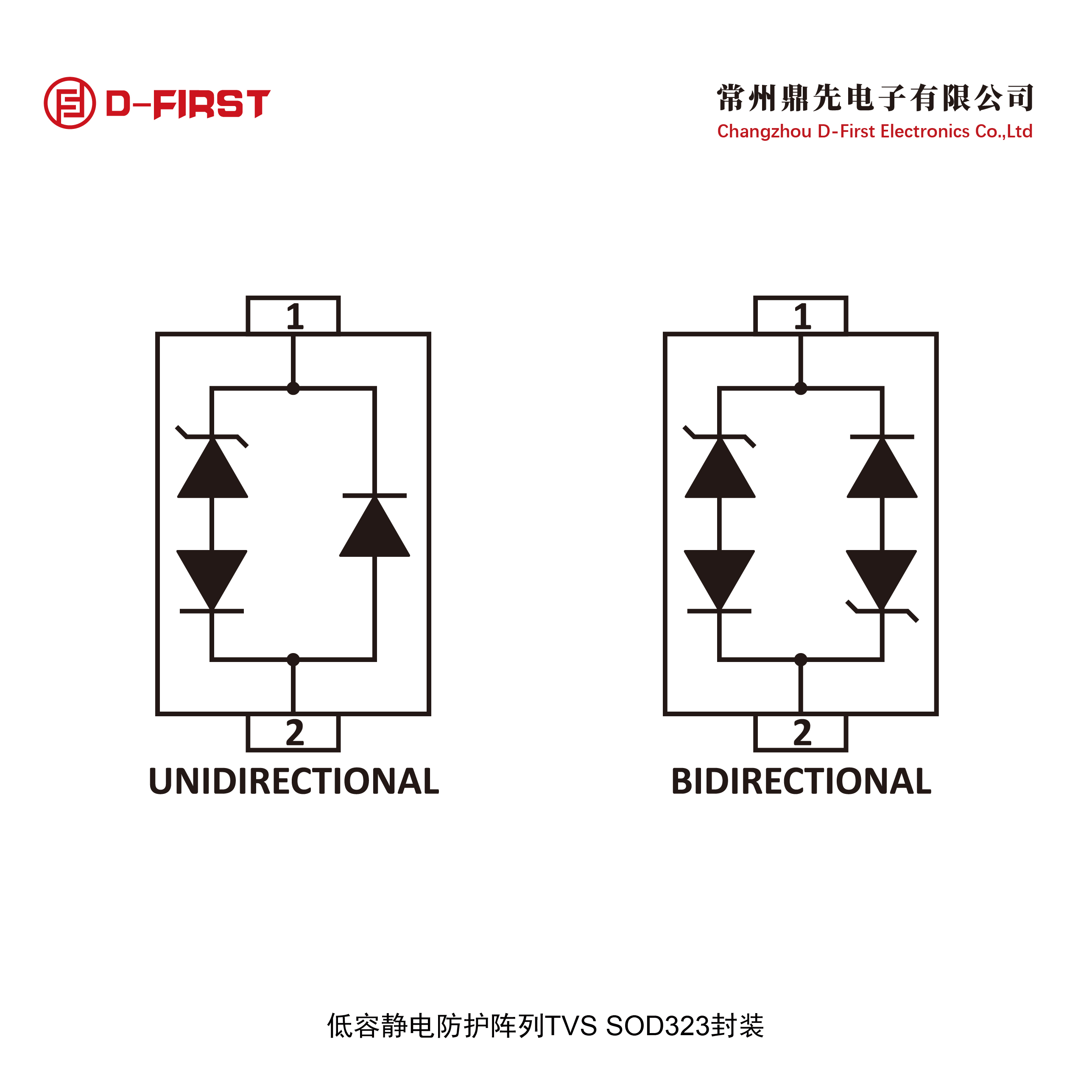

双向通道	单路，双向器件
电压 - 反向关态（典型值）	3.3V
漏电流IR	100nA 典型值，VRWM = 3.3V
电压 - 击穿（下限）	4V IT = 1mA
电压 箝位@ Ipp	16V  IPP = 20A (8 x 20?s pulse)
电流 - 峰值脉冲（10/1000?s）	20A（8/20?s）
功率 - 峰值脉冲	350W
寄生电容	1.2PF VR = 0V, f = 1MHz
工作温度	-55°C ~ 150°C（TJ）
安装类型	表面贴装

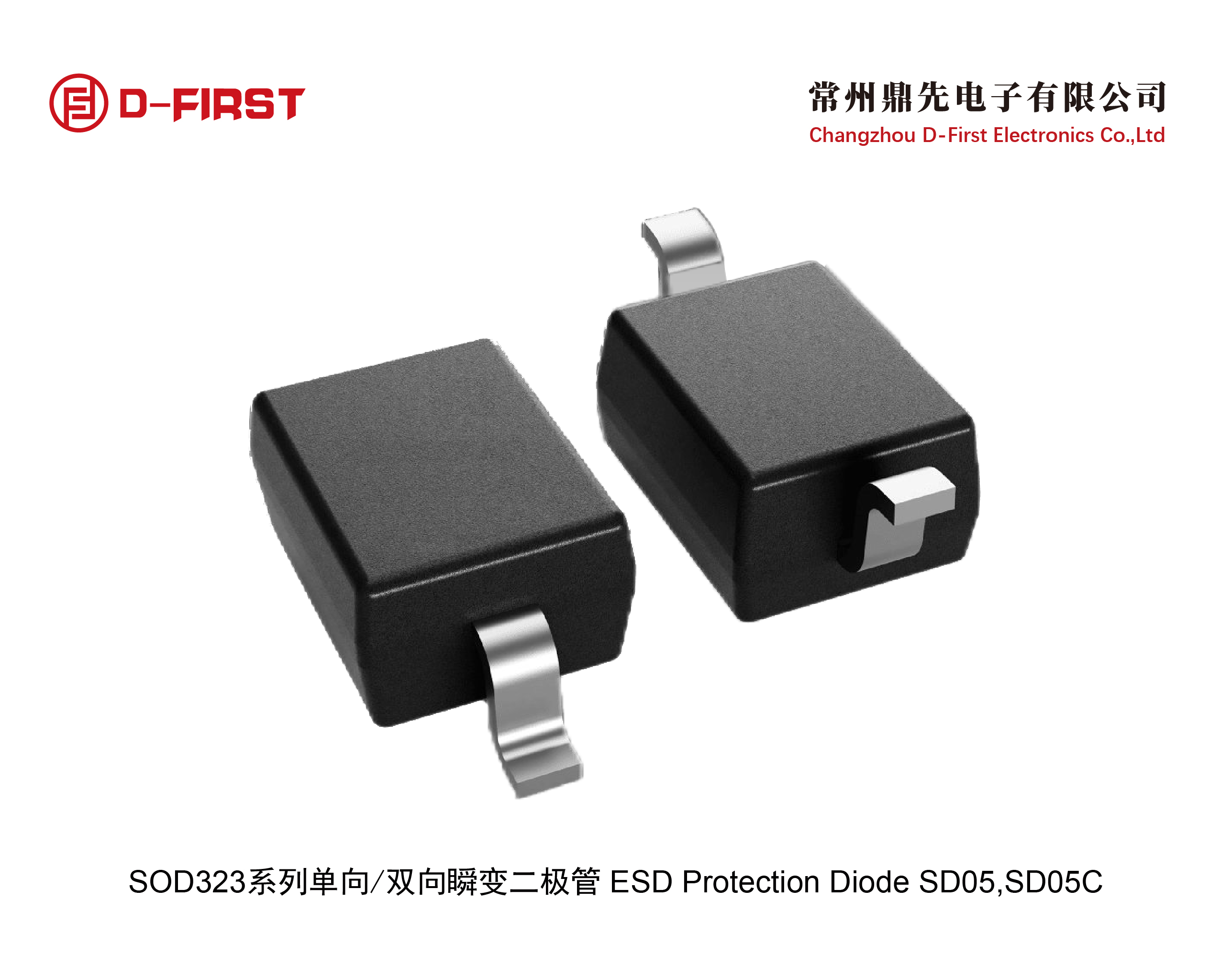

供应商器件封装	SOD-323   3000PCS/Reel
应用	通信线路浪涌防护
