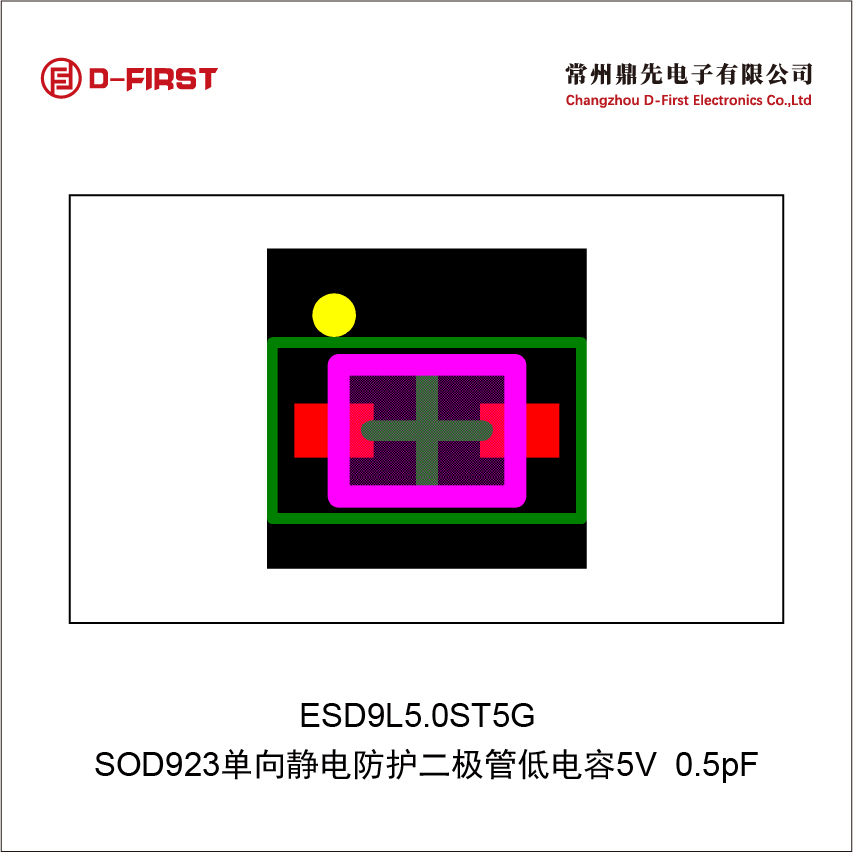

ESD9L5.0ST5G SOD923封装单向低容静电保护器件 DL0501D9 DL0301D9

ESD9L5.0ST5G  DL0501D9   DL0301D9

5V单向低容静电保护器件

DL0501D9是一款单线低容ESD保护器件，使用突破性的工艺技术，将超低电容PIN二极管和大功率TVS二极管集成在单个晶片上，能够用作高性能片外ESD保护解决方案。这新的集成型ESD保护技术平台既保留了传统硅TVS二极管技术的钳位和低泄漏电能力，又将电容大幅降低至0.5 pF。0.5 pF的总电容使DL0501D9适用于USB2.0高速(480 Mbps)和高清多媒体接口(HDMI)(1.65 Gbps)等高速应用。根据IEC61000-4-2的标准，DL0501D9将输入的15千伏(kV) ESD波形在数以纳秒(ns)内迅速钳位至不到7伏(V)。这钳位电压性能稳定，为敏感的IC确保提供保护。

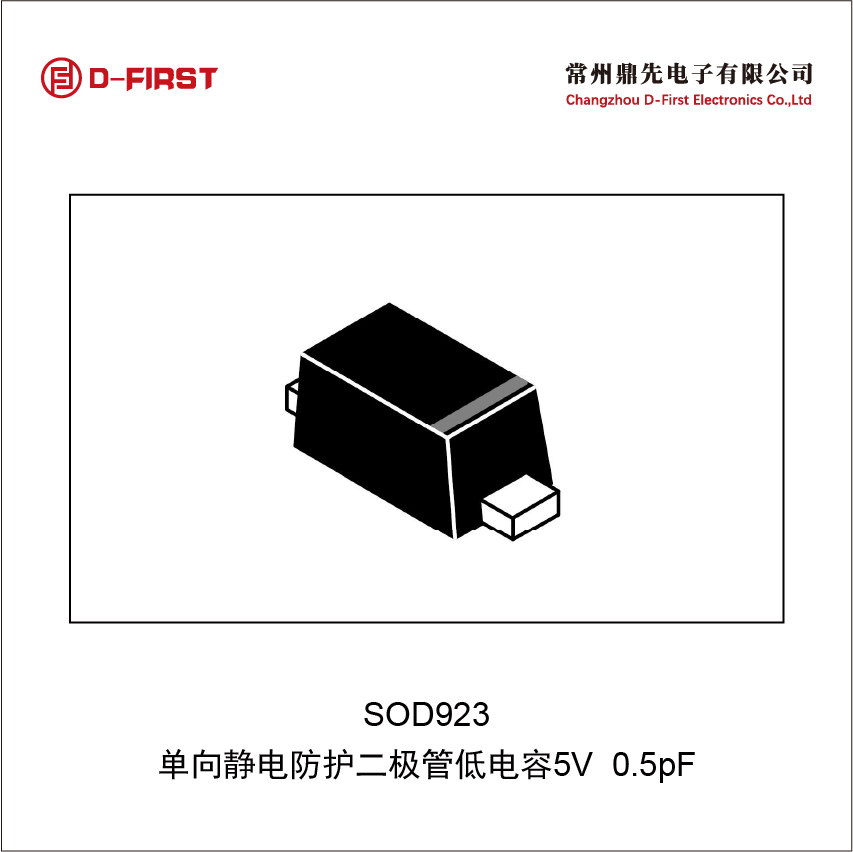

集成型ESD保护平台使用专有的设计技术，在提高钳位性能的同时，维持了小的产品尺寸，使其能够适合尺寸仅为1.0 mm × 0.6 mm × 0.4 mm的SOD-923封装。这款小单线ESD保护封装为设计人员提供极大的尺寸灵活性。小型封装加上低电容和低钳位电压，使DL0501D9成为手机、MP3播放器、PDA和数码相机等空间受限型产品的高速应用首选解决方案。

 DL0501D9  规格特点：

•低电容0.5pF

•低箝位电压

•紧凑外形尺寸：（1.00mm×0.60mm×0.45mm）

•低体高：0.016″（0.4mm）

•工作电压：3.3V/5V

•低漏电流

•响应时间通常<1.0ns

•符合IEC61000-4-2标准的4级ESD防护

•这些器件不含铅且符合RoHS标准
