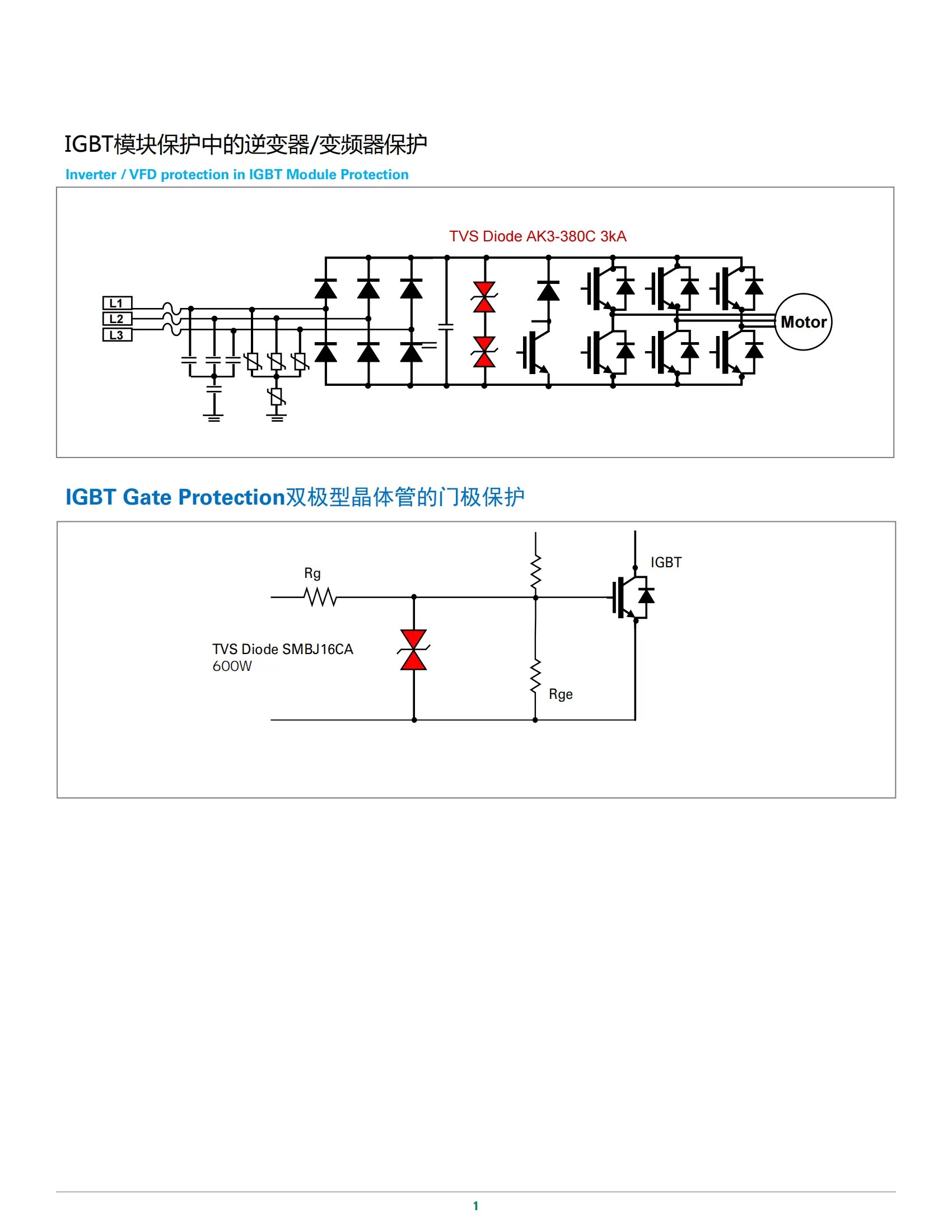

图1所示，如果连接交流380V电源，为了满足3kA(8 /20μs处)的雷击浪涌要求，特别是对于600V或更高的高电力线电压应用。对于这些情况，Littelfuse提出了额外的(或次级)高功率TVS二极管提供准确的低电压钳位能力，为整流二极管、电容器和IGBT提供差模保护，可以添加两个AK3-380C TVS二极管，以在最大3kA(8 /20μs处)浪涌电流期间提供差模保护。AK3-380是一款额定电压为3kA(8 /20μs处)的双向高功率TVS二极管，断态电压为380V。两个AK3-380C TVS二极管的最大钳位电压是1040V，远远低于MOV的最大钳位电压。因此，它们可以为6单元IGBT提供极好的浪涌保护，同时保持电路处于正常工作状态。这些TVS二极管为设计人员选择整流二极管和IGBT提供了更大灵活性。

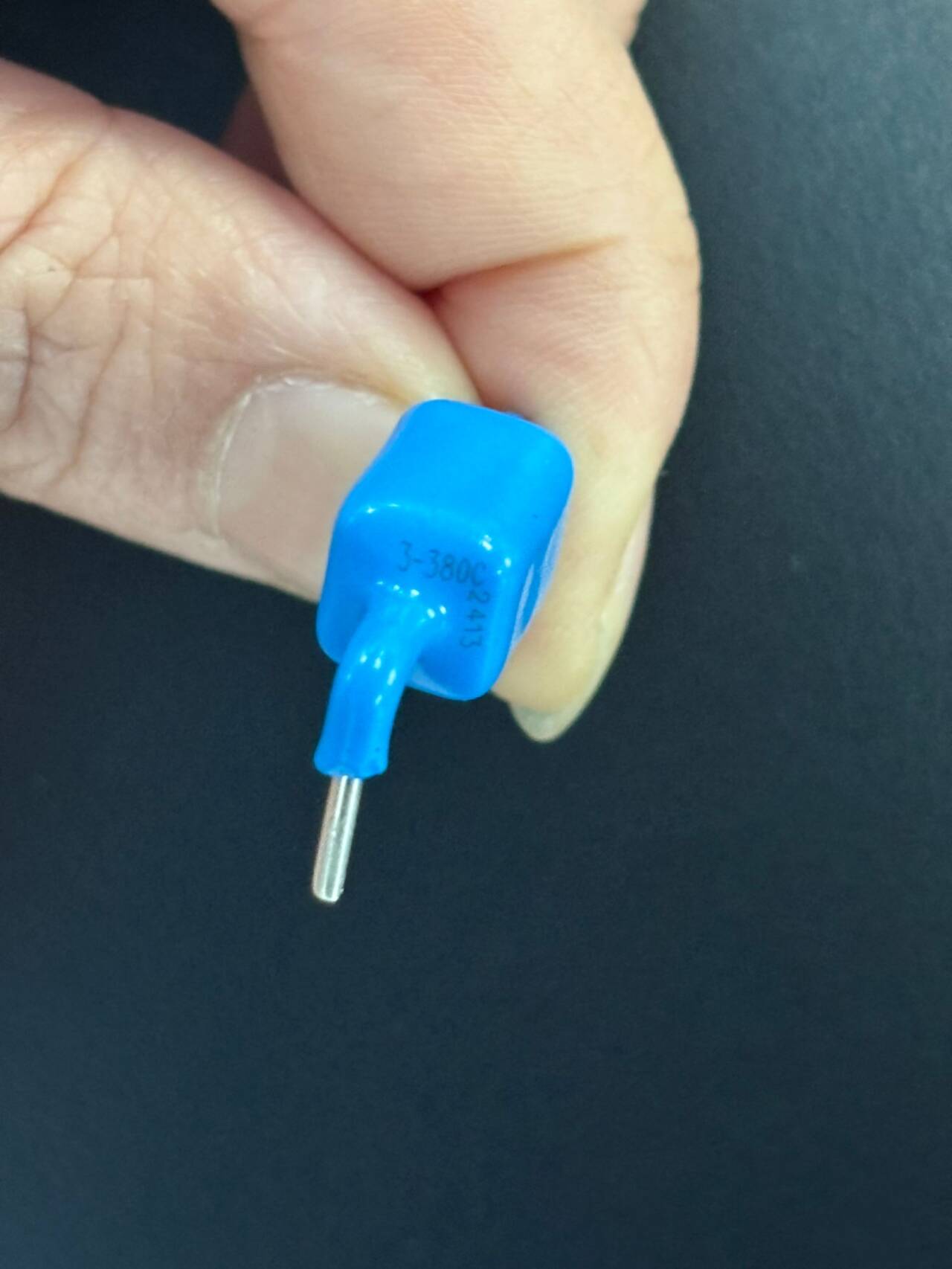

KA系列高功率TVS二极管

符合RoHS标准，且不含铅（Pb），具有以下优势：
●1-15kA浪涌性能（8x20μs波形）
●完整的KA产品家族，包括：K1、KA、KB、KC和KD系列
●能够支持低的钳位电压
●击穿电压范围小（VBR的±5%范围内）
●快速响应（响应时间不到1微秒）
●低斜率电阻
●泄漏电流低（微安级）
●回扫技术可提供箝位特性
●在峰值脉冲电流的额定范围内工作时，不会出现磨损。

High-power surge suppressor KA series meets UL certification and RoHS standards, and does not contain lead (Pb), specific advantages:
√ Complete KA product family: K1, KA, KB, KC and KD series;
√ Up to 15kA surge performance (8x20μs waveform);
√ High current Transient Suppressors;
√ Excellent Capability;
√ Glass Passivated chip and bi-directional;
√ Low Slope Resistance;
√ Hazardous Substances Free;

√ Quality High Temperature soldering: 260℃/10 seconds at terminals;

√ Epoxy implosions, RoHS Compliant

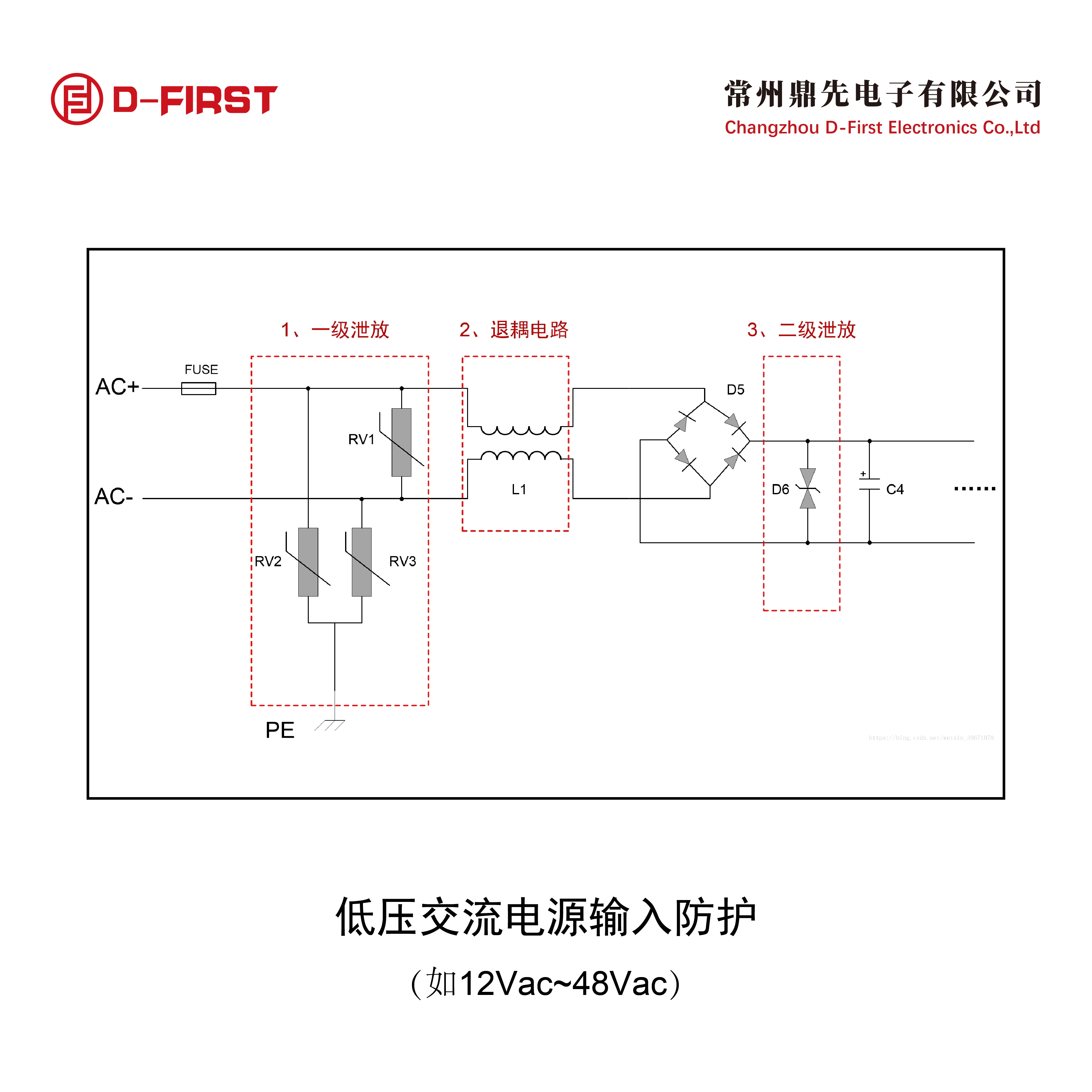

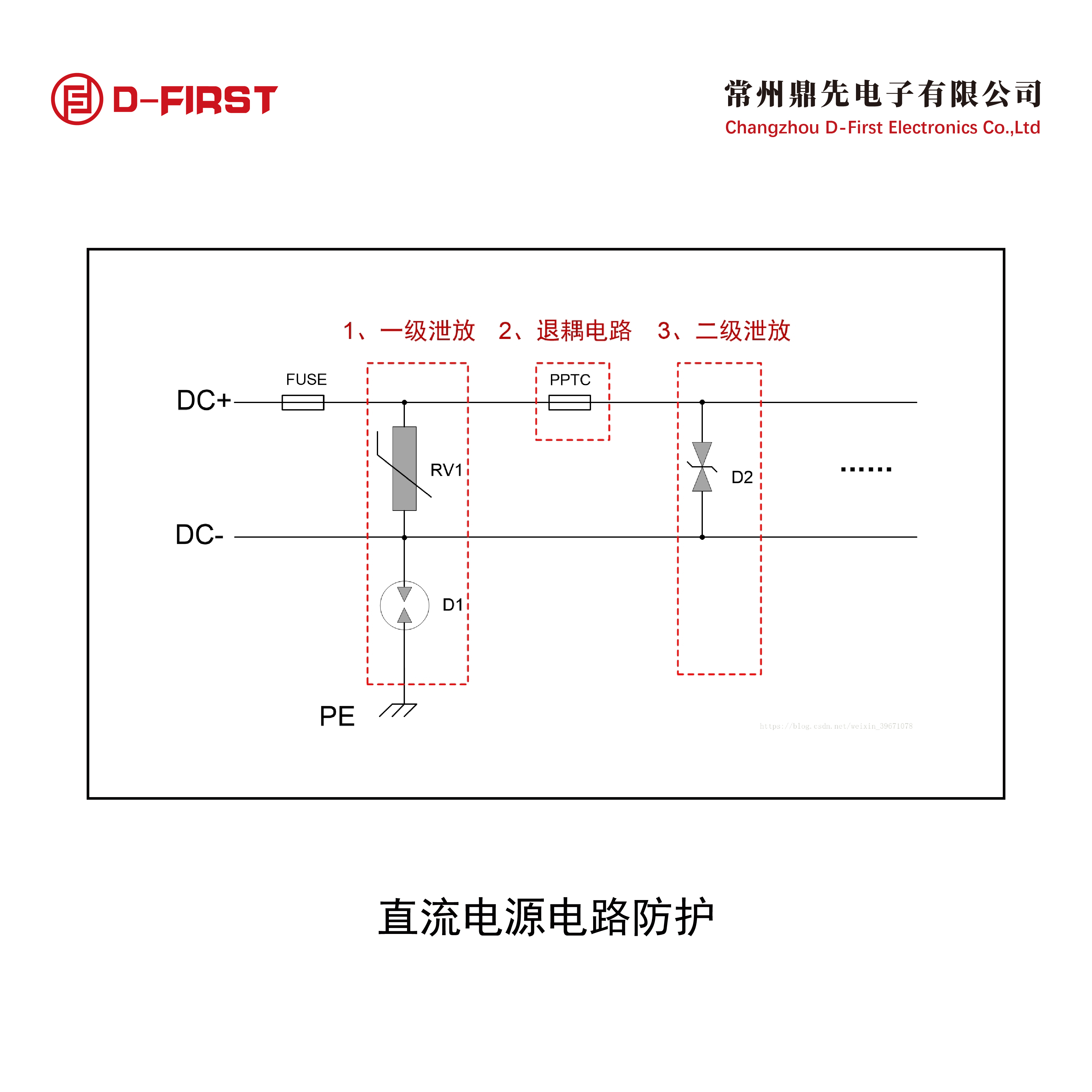

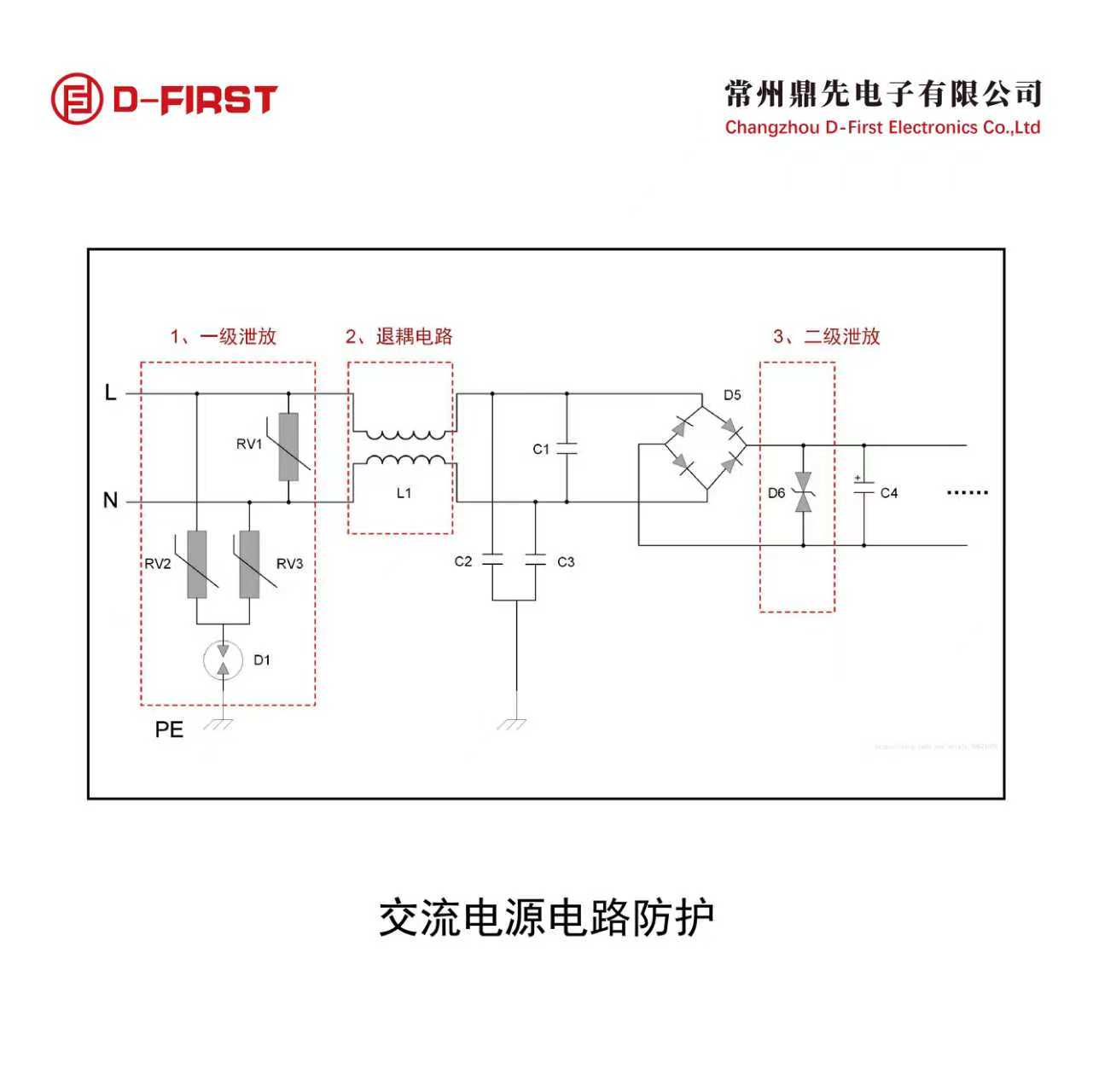

KA系列大功率TVS既可以应用于通信设备中，也可用在工控领域，保护贵重和重要设备，如应用于工业瞬态电压浪涌抑制系统、铁路轨道信号控制室、和航空电子设备以及电网和输电系统等。能够取代大体积、笨重的防雷电模块，只用一个手指大小的器件就搞定了。

　而在关乎安全的动车机车中，在静电防护与防雷击设计上，特别要求器件较小的尺寸、较大的雷电吸收能力，这是很高的设计要求。KA系列TVS产品提供几乎无限制次数的浪涌吸收能力，标称范围内无疲劳损伤，长时间可靠工作，非常适用于在车辆的控制系统中起到浪涌防护，抗干扰的重要作用。

3KA系列KA-012，KA-015，KA-020，KA-025，KA-030，KA-042，KA-058，KA-066，KA-076，KA-100，KA-133，KA-170，KA-190，KA-200，KA-240

6KA系列KB-012，KB-015，KB-020，KB-025，KB-030，KB-042，KB-058，KB-066，KB-076，KB-100，KB-133，KB-170，KB-190，KB-200，KB-240，KB-275，KB-300，KB-380、KB-430、

10KA系列KC-058，KC-066，KC-076，KC-170，KC-190，KC-240，KC-380，KC-430，KC-530

15K系列KD-058，KD-076
