AR-HUD 技术原理深度解析：虚实融合的智能驾驶交互革命

一、AR-HUD 技术架构演进

AR-HUD（增强现实抬头显示系统）在传统 HUD 基础上实现了质的飞跃，其技术架构可分为环境感知层、数据处理层、光学显示层三大核心层级：

1、环境感知层

• 多模态传感器融合：

  • 前置摄像头（800 万像素，支持 120° 广角）

  • 毫米波雷达（77GHz，探测距离 200 米）

  • 激光雷达（128 线，点云密度≥200 线 / 秒）

  • IMU（角速度测量精度 0.001°/s）

• 实时三维重建：

  • 基于 VSLAM（视觉同步定位与地图构建）技术

  • 动态环境建模更新频率达 30Hz

  • 可识别道路边缘、交通标志、车辆等 100 + 类目标

2、数据处理层

• 空间坐标系对齐：

  • 采用 ENU（东 - 北 - 上）坐标系

  • 多传感器时间戳同步精度≤1ms

  • 定位误差控制在 ±5cm（城市环境）

• 虚实融合渲染：

  • GPU 加速的光线追踪算法

  • 动态遮挡处理（Z 缓冲技术）

  • 光照一致性匹配（24 位真彩色渲染）

3、光学显示层

• 扩展视场角技术：

  • 自由曲面光学系统实现 30°×10° 视场（FOV）

  • 等效投影距离达 7 米（传统 HUD 为 2-3 米）

  • 角分辨率 0.01°（对应 1920×720 像素）

• 动态焦点调节：

  • 双光轴设计实现 2-100 米景深调节

  • 基于人眼追踪的自适应对焦算法

二、关键技术突破

1、空间同步定位技术

• 6DoF 姿态跟踪：

  • 融合 GNSS/IMU/ 摄像头的多源定位

  • 欧拉角测量精度 ±0.1°

  • 动态补偿算法处理车辆俯仰 / 侧倾

• 道路特征匹配：

  • 基于深度学习的车道线 / 路牌识别

  • 特征点云匹配误差≤3cm

2、动态环境感知

• 多目标检测与跟踪：

  • YOLOv5 算法实现 100ms 级检测延迟

  • 卡尔曼滤波跟踪多目标轨迹

  • 可预测行人 / 车辆运动轨迹

• 交通态势分析：

  • 基于规则引擎的危险预警（如 AEB 触发条件）

  • 实时生成 AR 标注（如车道保持辅助线）

3、沉浸式交互设计

• 眼动引导技术：

  • 红外摄像头追踪眼球运动（精度 0.5°）

  • 注意力热力图优化信息显示位置

• 手势交互扩展：

  • 飞行时间（ToF）传感器识别 6 自由度手势

  • 空中触控响应延迟≤50ms

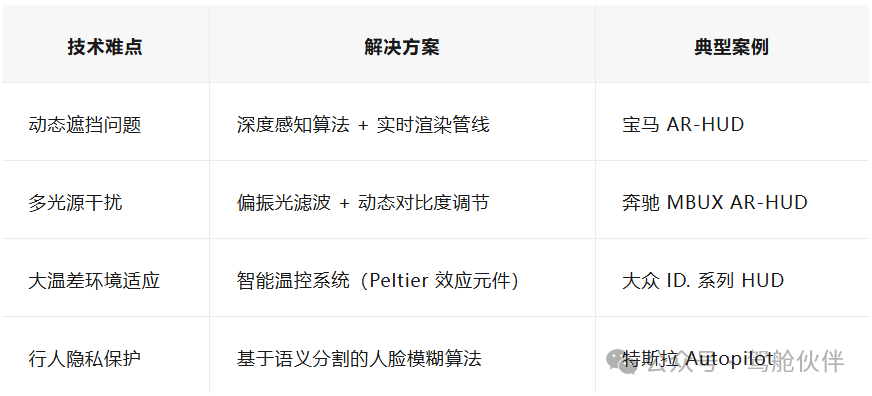

三、技术挑战与解决方案

四、未来技术趋势

1、全息 AR 显示

• 全息光学元件（HOE）实现无介质 3D 投影

• 视差补偿技术消除眩晕感

• 景深范围扩展至 0.5-200 米

2、神经交互集成

• 脑机接口（BCI）实现意图预判

• 瞳孔扩张监测疲劳状态

• 情绪识别优化交互策略

3、5G-V2X 融合

• 车路协同实现超视距 AR 导航

• 实时交通事件全息共享

• 编队行驶 AR 协同显示

五、行业应用与标准

1、量产车型技术参数

• 宝马 iX：13°×5° 视场，256 级灰度显示

• 奔驰 S 级：支持 500 米范围 AR 导航

• 大众 ID.7：可显示交通标志虚拟增强

2、国际标准演进

• ISO/DIS 21448（预期功能安全）

• IEEE 2020（增强现实显示标准）

• 中国《车载 AR-HUD 技术要求》团体标准

结语

AR-HUD 正从辅助显示工具向智能交互中枢演进，其技术突破不仅重构了人机界面，更推动了自动驾驶技术的落地进程。当全息影像精准叠加于真实路况，当生物识别读懂驾驶员意图，驾驶体验将迎来范式级变革。这项融合了光学工程、人工智能与汽车电子的前沿技术，正在书写智能出行时代的交互新篇章。
