Unity3D之Shader入门

基本属性

Shader "test/test1"{
	Properties{
		//属性
		_Color("Color",Color) = (1,1,1,1)
		_Vector("Vector",Vector) = (1,2,3,4)
		_Int("Int",Int) = 34234
		_Float("Float",Float) = 4.5
		_Range("Range",Range(1,11)) = 6
		_2D("Texture",2D) = "red"{}
		_Cube("Cube",Cube) = "white"{}
		_3D("Texure",3D) = "black"{}
	}
		//SubShader可以写很多个 显卡运行效果的时候，从第一个SubShader开始，如果第一个SubShader里面的效果都可以实现，那么就使用第一个SubShader，如果显卡这个SubShader里面某些效果它实现不了，它会自动去运行下一个SubShader
		SubShader{
			//至少有一个Pass
			Pass{

			//在这里编写shader代码  HLSLPROGRAM
			CGPROGRAM
			//使用CG语言编写shader代码
			float4 _Color; //float half fixed
			//fixed4
			float3 t1;// half3 fixed3
			float2 t;//half2 fixed2
			float t2;
			float4 _Vector;
			float _Int;
			float _Float;
			float _Range;
			sampler2D _2D;
			samplerCube _Cube;
			sampler3D _3D;
			//float  32位来存储
			//half  16位  -6万 ~ +6万
			//fixed 11位 -2 到 +2，一般颜色直接用fixed，颜色0-1

			ENDCG
		}
	}
	Fallback "VertexLit"
}

定点函数、片元函数

Shader "test/test2"{
	SubShader{
		//至少有一个Pass
		Pass{
			//在这里编写shader代码  HLSLPROGRAM
			CGPROGRAM
			//顶点函数 这里只是声明了，顶点函数的函数名
			//基本作用是 完成顶点坐标从模型空间到剪裁空间的转换（从游戏环境转换到视野相机屏幕上）
			#pragma vertex vert
			//片元函数 这里只是声明了，片元函数的函数名
			//基本作用  返回模型对应的屏幕上的每一个像素的颜色值
			#pragma fragment frag
			float4 vert(float4 v : POSITION) :SV_POSITION{//通过语义告诉系统，我这个参数是干嘛的， 比如POSITION是告诉系统我需要顶点坐标
				//SV_POSITION这个语义用来解释说明返回值， 意思是返回值是剪裁空间下的顶点坐标
				//float4 pos = mul(UNITY_MATRIX_MVP,v); //通过矩阵进行转换
				//return pos;
				return UnityObjectToClipPos(v);
			}
			fixed4 frag() :SV_Target{
					return fixed4(0.5,0.5,1,1);
			}
			ENDCG
		}
	}
		Fallback "VertexLit"
}

使用Struct

Shader "Siki/03 Use struct"{
	SubShader{
		Pass{
			CGPROGRAM

	#pragma vertex vert
	#pragma fragment frag

			//application to vertex 应用到定点
			struct a2v {
				float4 vertex:POSITION;//告诉unity把模型空间下的顶点坐标填充给vertex

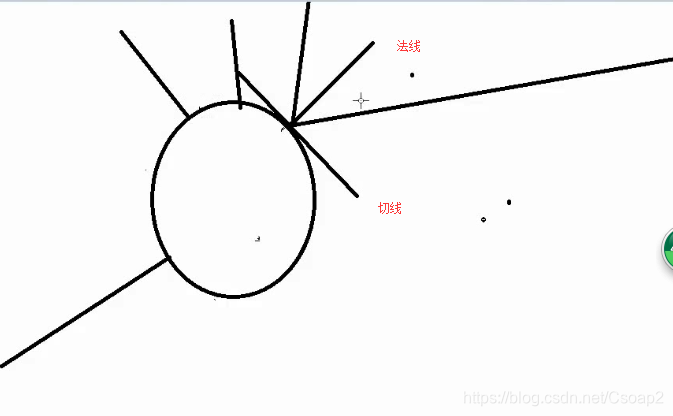

				float3 normal:NORMAL;//告诉unity把模型空间下的法线方向填充给normal
				float4 texcoord : TEXCOORD0;//告诉unity把第一套纹理坐标填充给texcoord
			};

			struct v2f {
				float4 position:SV_POSITION;
				float3 temp:COLOR0;//这个语义可以由用户自己定义，一般都存储颜色
			};

			v2f vert(a2v v) {
				v2f f;
				f.position = mul(UNITY_MATRIX_MVP,v.vertex);
				f.temp = v.normal;
				return f;
			}

			fixed4 frag(v2f f) :SV_Target{
				return fixed4(f.temp,1);
			}

			ENDCG
		}
	}
	Fallback "VertexLit"
}
