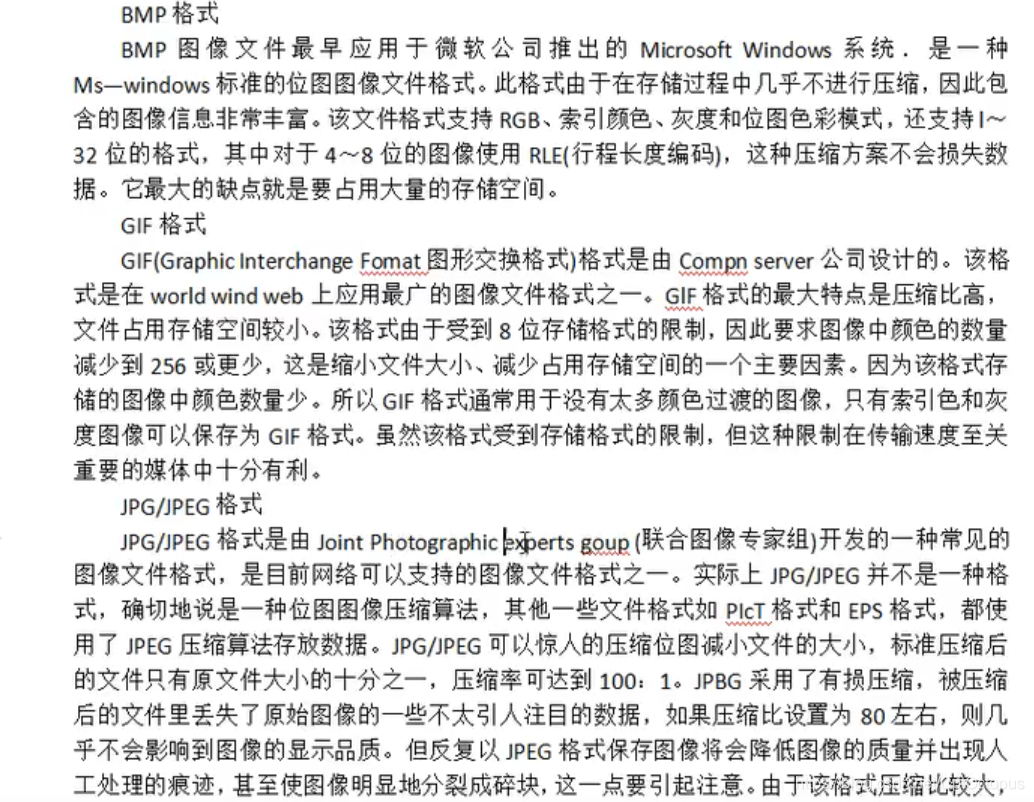

图像的采集及存储

常用函数，pointer表示指针
在这里插入图片描述

分解三通道

decompose3(Image,Image1,Image2，Image3)

区域：halcon中region是一个二值化的对象,二值化后可根据大小、形状等筛选区域，再使用fillu填充区域中的洞

*获取图片大小
get_image_size (Image, Width, Height)

*关窗口,dev表示对环境的配置
dev_close_window()

*开窗口,句柄相当于对窗口的编号
dev_open_window(0, 0, Width, Height, 'black', WindowHandle)

dev_display(Image)

threshold(Image, Region, 128, 255)
*打散区域，取连通域
connection(Region, ConnectedRegions)
*选择指定面积区域 ，最后两个参数为面积
select_shape(ConnectedRegions, SelectedRegions, 'area', 'and', 8000, 8500)
*填充
fill_up(SelectedRegions, RegionFillUp)
*扣图，将区域从原图扣出来，图片大小还是原图
reduce_domain(Image, RegionFillUp, ImageReduced)
*亚像素分割
threshold_sub_pix(ImageReduced, Border, 158)
*根据长度选择亚像素分割区域
select_contours_xld(Border, SelectedContours, 'contour_length', 0.5, 200, -0.5, 0.5)
