（2）再谈谈Sharding-JDBC

核心概念

在开始 分库分表具体实战之前，我们有必要先了解分库分表的一些核心概念。

分片

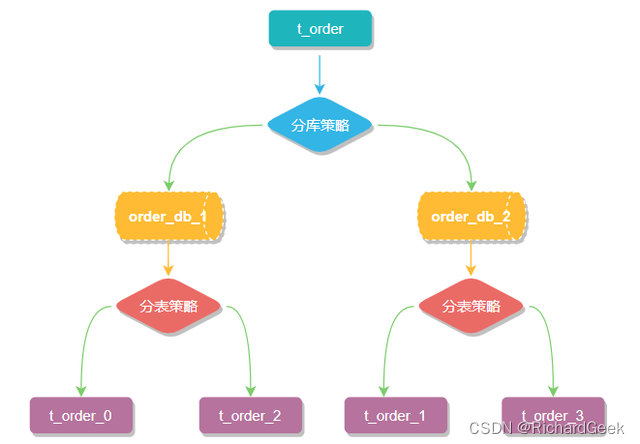

        一般我们在提到分库分表的时候，大多是以水平切分模式（水平分库、分表）为基础来说的，如数据分片将原本一张数据量较大的表 t_order 拆分生成数个表结构完全一致的小数据量表 t_order_0、t_order_1、···、t_order_n，每张表只存储原大表中的一部分数据，当执行一条SQL时会通过 分库策略、分片策略 将数据分散到不同的数据库、表内。

数据节点

        数据节点是分库分表中一个不可再分的最小数据单元（表），它由数据源名称和数据表组成，例如上图中 order_db_1.t_order_0、order_db_2.t_order_1 就表示一个数据节点。

逻辑表

        逻辑表是指一组具有相同逻辑和数据结构表的总称。比如我们将订单表 拆分成 ··· t_order_9 等 10张表。此时我们会发现分库分表以后数据库中已不在有 这张表，取而代之的是 ，但我们在代码中写 依然按 来写。此时 就是这些拆分表的逻辑表。

真实表

        真实表也就是上边提到的 数据库中真实存在的物理表。

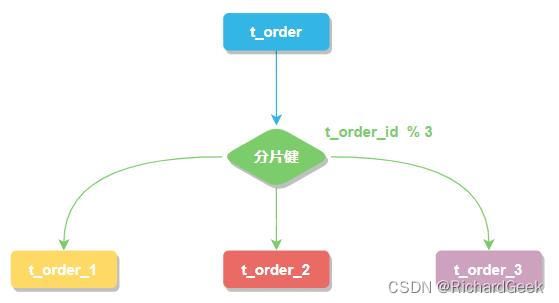

分片键

        用于分片的数据库字段。我们将 表分片以后，当执行一条SQL时，通过对字段 order_id 取模的方式来决定，这条数据该在哪个数据库中的哪个表中执行，此时 order_id字段就是 表的分片键。

        这样以来同一个订单的相关数据就会存在同一个数据库表中，大幅提升数据检索的性能，不仅如此 sharding-jdbc 还支持根据多个字段作为分片键进行分片。

分片算法

        上边我们提到可以用分片键取模的规则分片，但这只是比较简单的一种，在实际开发中我们还希望用 >=、<=、>、<、BETWEEN 和 IN 等条件作为分片规则，自定义分片逻辑，这时就需要用到分片策略与分片算法。

        从执行 SQL 的角度来看，分库分表可以看作是一种路由机制，把 SQL 语句路由到我们期望的数据库或数据表中并获取数据，分片算法可以理解成一种路由规则。

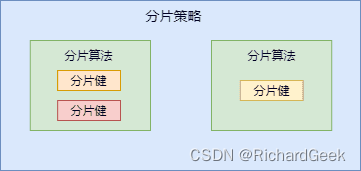

        咱们先捋一下它们之间的关系，分片策略只是抽象出的概念，它是由分片算法和分片键组合而成，分片算法做具体的数据分片逻辑。

分库、分表的分片策略配置是相对独立的，可以各自使用不同的策略与算法，每种策略中可以是多个分片算法的组合，每个分片算法可以对多个分片健做逻辑判断。

注意：sharding-jdbc 并没有直接提供分片算法的实现，需要开发者根据业务自行实现。

提供了4种分片算法：

1、精确分片算法

        精确分片算法（PreciseShardingAlgorithm）用于单个字段作为分片键，SQL中有 = 与 等条件的分片，需要在标准分片策略（StandardShardingStrategy ）下使用。

2、范围分片算法

        范围分片算法（RangeShardingAlgorithm）用于单个字段作为分片键，SQL中有 BETWEEN AND ）下使用。

3、复合分片算法

        复合分片算法（ComplexKeysShardingAlgorithm）用于多个字段作为分片键的分片操作，同时获取到多个分片健的值，根据多个字段处理业务逻辑。需要在复合分片策略（ComplexShardingStrategy ）下使用。

4、Hint分片算法

        Hint分片算法（HintShardingAlgorithm）稍有不同，上边的算法中我们都是解析 语句提取分片键，并设置分片策略进行分片。但有些时候我们并没有使用任何的分片键和分片策略，可还想将 SQL 路由到目标数据库和表，就需要通过手动干预指定SQL的目标数据库和表信息，这也叫强制路由。

分片策略

上边讲分片算法的时候已经说过，分片策略是一种抽象的概念，实际分片操作的是由分片算法和分片键来完成的。

1、标准分片策略

标准分片策略适用于单分片键，此策略支持 PreciseShardingAlgorithm 和 RangeShardingAlgorithm两个分片算法。

2、复合分片策略

复合分片策略不同的是它支持多分片键，具体分配片细节完全由应用开发者实现。

3、行表达式分片策略

行表达式分片策略，支持对 SQL语句中的 和 的分片操作，但只支持单分片键。这种策略通常用于简单的分片，不需要自定义分片算法，可以直接在配置文件中接着写规则。

t_order_$->{t_order_id % 4} 代表 对其字段 t_order_id取模，拆分成4张表，而表名分别是t_order_0 到 t_order_3。

4、Hint分片策略

Hint分片策略，对应上边的Hint分片算法，通过指定分片健而非从 中提取分片健的方式进行分片的策略。

分布式主键

数据分后，不同数据节点成全局唯主键是常棘的问题，同个逻辑表内的不同真实表之间的自增键由于无法互相感知而产重复主键。

尽管可通过设置自增主键 初始值 和 步长的方式避免ID碰撞，但这样会使维护成本加大，缺乏完整性和可扩展性。如果后面需要增加分片表的数量，要逐一修改分片表的步长，运维成本非常高，所以不建议这种方式。

实现分布式主键成器的方式很多，具体可以百度，网上有很多。

为了让上手更加简单，ApacheShardingSphere 内置了UUID、SNOWFLAKE 两种分布式主键成器，默认使雪花算法（snowflake）成64bit的整型数据。不仅如此它还抽离出分布式主键成器的接口，便我们实现定义的自增主键成算法。

广播表

广播表：存在于所有的分片数据源中的表，表结构和表中的数据在每个数据库中均完全一致。一般是为字典表或者配置表 t_config，某个表一旦被配置为广播表，只要修改某个数据库的广播表，所有数据源中广播表的数据都会跟着同步。

绑定表

绑定表：那些分片规则一致的主表和子表。比如： 订单表和 t_order_item 订单服务项目表，都是按 order_id 字段分片，因此两张表互为绑定表关系。

Q&A:那绑定表存在的意义是啥呢？

通常在我们的业务中都会使用 和 等表进行多表联合查询，但由于分库分表以后这些表被拆分成N多个子表。如果不配置绑定表关系，会出现笛卡尔积关联查询，将产生如下四条。

SELECT * FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id
SELECT * FROM t_order_0 o JOIN t_order_item_1 i ON o.order_id=i.order_id
SELECT * FROM t_order_1 o JOIN t_order_item_0 i ON o.order_id=i.order_id
SELECT * FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id



而配置绑定表关系后再进行关联查询时，只要对应表分片规则一致产生的数据就会落到同一个库中，那么只需 t_order_0和 t_order_item_0 表关联即可。

注意：在关联查询时 它作为整个联合查询的主表。所有相关的路由计算都只使用主表的策略， 表的分片相关的计算也会使用 的条件，所以要保证绑定表之间的分片键要完全相同。

Sharding-JDBC和JDBC的猫腻

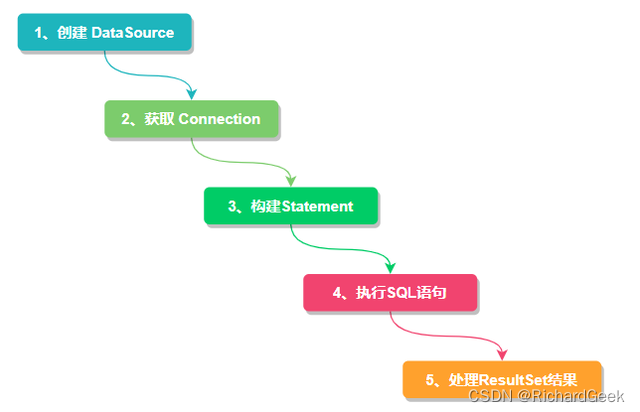

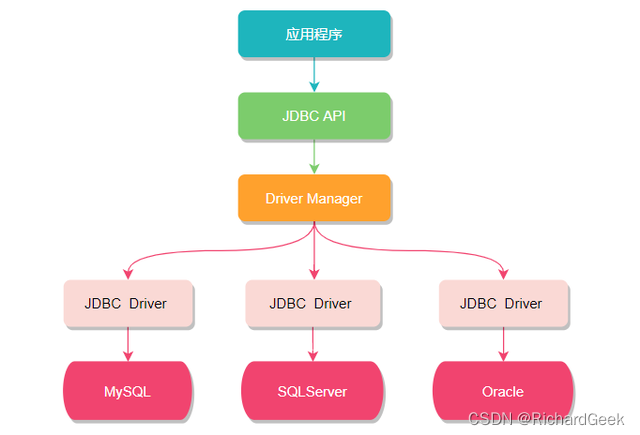

        从名字上不难看出， 和 JDBC有很大关系，我们知道 JDBC 是一种 Java 语言访问关系型数据库的规范，其设计初衷就是要提供一套用于各种数据库的统一标准，不同厂家共同遵守这套标准，并提供各自的实现方案供应用程序调用。

        但其实对于开发人员而言，我们只关心如何调用 JDBC API 来访问数据库，只要正确使用 DataSource、Connection、Statement 、ResultSet 等 API 接口，直接操作数据库即可。所以如果想在 JDBC 层面实现数据分片就必须对现有的 API 进行功能拓展，而 Sharding-JDBC 正是基于这种思想，重写了 JDBC 规范并完全兼容了 JDBC 规范。

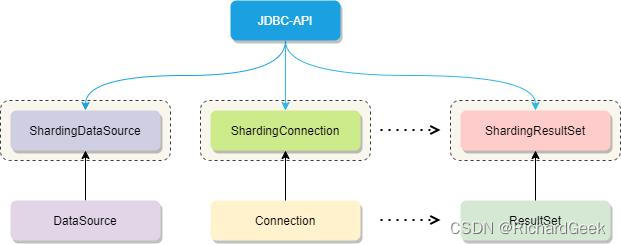

        对原有的DataSource 、Connection 等接口扩展成 ShardingDataSource、ShardingConnection，而对外暴露的分片操作接口与 JDBC 规范中所提供的接口完全一致，只要你熟悉 JDBC 就可以轻松应用 Sharding-JDBC 来实现分库分表。



        因此它适用于任何基于 的 ORM 框架，如：JPA， Hibernate，Mybatis，Spring JDBC Template 或直接使用的 JDBC。

        完美兼容任何第三方的数据库连接池，如：DBCP， C3P0， BoneCP，Druid， HikariCP 等，几乎对主流关系型数据库都支持。

那 又是如何拓展这些接口的呢？想知道答案我们就的从源码(源码地址见GitHub - apache/shardingsphere: Ecosystem to transform any database into a distributed database system, and enhance it with sharding, elastic scaling, encryption features & more )入手了，下边我们以 JDBC API 中的 为例看看它是如何被重写扩展的。

源码简述

        数据源 接口的核心作用就是获取数据库连接对象 ，我们看其内部提供了两个获取数据库连接的方法 ，并且继承了 CommonDataSource 和 Wrapper 两个接口。

public interface DataSource extends CommonDataSource, Wrapper {

/**
* <p>Attempts to establish a connection with the data source that
* this {@code DataSource} object represents.
* @return a connection to the data source
*/
Connection getConnection() throws SQLException;

/**


* @param username the database user on whose behalf the connection is
* being made
* @param password the user's password
*/
Connection getConnection(String username, String password)
throws SQLException;
}

其中 是定义数据源的根接口这很好理解，而 接口则是拓展 JDBC 分片功能的关键。

        由于数据库厂商的不同，他们可能会各自提供一些超越标准 JDBC API 的扩展功能，但这些功能非 JDBC 标准并不能直接使用，而 接口的作用就是把一个由第三方供应商提供的、非 JDBC 标准的接口包装成标准接口，也就是适配器模式。

        而 提供的正是非 JDBC 标准的接口，所以它也提供了类似的实现方案，也使用到了 接口做数据分片功能的适配。除了 DataSource 之外，Connection、Statement、ResultSet 等核心对象也都继承了这个接口。

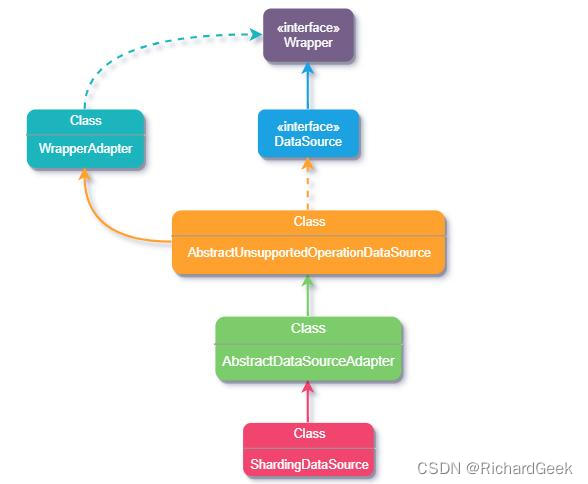

下面我们通过 类源码简单看下实现过程，下图是继承关系流程图。

类它在原 基础上做了功能拓展，初始化时注册了分片SQL路由包装器、SQL重写上下文和结果集处理引擎，还对数据源类型做了校验，因为它要同时支持多个不同类型的数据源。到这好像也没看出如何适配，那接着向上看 的继承类 AbstractDataSourceAdapter 。

@Getter
public class ShardingDataSource extends {

private final ShardingRuntimeContext runtimeContext;

/**
* 注册路由、SQl重写上下文、结果集处理引擎
*/
static {
NewInstanceServiceLoader.register(RouteDecorator.class);
.register(SQLRewriteContextDecorator.class);
.register(ResultProcessEngine.class);
}

/**
* 初始化时校验数据源类型 并根据数据源 map、分片规则、数据库类型得到一个分片上下文，用来获取数据库连接
*/
public ShardingDataSource(final Map<String, DataSource> dataSourceMap, final ShardingRule shardingRule, final Properties props) throws SQLException {
super(dataSourceMap);
checkDataSourceType(dataSourceMap);
runtimeContext = new (dataSourceMap, shardingRule, props, getDatabaseType());
}

private void checkDataSourceType(final Map<String, DataSource> dataSourceMap) {
for (DataSource each : dataSourceMap.values()) {
Preconditions.checkArgument(!(each instanceof MasterSlaveDataSource), "Initialized data sources can not be master-slave data sources.");
}
}

/**
* 数据库连接
*/
@Override
public final ShardingConnection getConnection() {
return new ShardingConnection(getDataSourceMap(), runtimeContext, TransactionTypeHolder.get());
}
}

 AbstractDataSourceAdapter 抽象类内部主要获取不同类型的数据源对应的数据库连接对象，实现 AutoCloseable 接口是为在使用完资源后可以自动将这些资源关闭（调用 close方法），那再看看继承类 AbstractUnsupportedOperationDataSource 。

@Getter
public abstract class AbstractDataSourceAdapter extends AbstractUnsupportedOperationDataSource implements AutoCloseable {

private final Map<String, DataSource> dataSourceMap;

private final DatabaseType databaseType;

public AbstractDataSourceAdapter(final Map<String, DataSource> dataSourceMap) throws SQLException {
this.dataSourceMap = dataSourceMap;
databaseType = createDatabaseType();
}

public AbstractDataSourceAdapter(final DataSource dataSource) throws SQLException {
dataSourceMap = new HashMap<>(1, 1);
dataSourceMap.put("unique", dataSource);
databaseType = createDatabaseType();
}

private DatabaseType createDatabaseType() throws SQLException {
DatabaseType result = null;
for (DataSource each : dataSourceMap.values()) {
DatabaseType databaseType = createDatabaseType(each);
Preconditions.checkState(null == result || result == databaseType, String.format("Database type inconsistent with '%s' and '%s'", result, databaseType));
result = databaseType;
}
return result;
}

/**
* 不同数据源类型获取数据库连接
*/
private DatabaseType createDatabaseType(final DataSource dataSource) throws SQLException {
if (dataSource instanceof AbstractDataSourceAdapter) {
return ((AbstractDataSourceAdapter) dataSource).databaseType;
}
try (Connection connection = dataSource.getConnection()) {
return DatabaseTypes.getDatabaseTypeByURL(connection.getMetaData().getURL());
}
}

@Override
public final Connection getConnection(final String username, final String password) throws SQLException {
return getConnection();
}

@Override
public final void close() throws Exception {
close(dataSourceMap.keySet());
}
}

 AbstractUnsupportedOperationDataSource 实现DataSource 接口并继承了 WrapperAdapter 类，它内部并没有什么具体方法只起到桥接的作用，但看着是不是和我们前边讲适配器模式的例子方式有点相似。

public abstract class AbstractUnsupportedOperationDataSource extends WrapperAdapter implements DataSource {

@Override
public final int getLoginTimeout() throws SQLException {
throw new SQLFeatureNotSupportedException("unsupported getLoginTimeout()");
}

@Override
public final void setLoginTimeout(final int seconds) throws SQLException {
throw new SQLFeatureNotSupportedException("unsupported setLoginTimeout(int seconds)");
}
}

 WrapperAdapter 是一个包装器的适配类，实现了 JDBC 中的 Wrapper 接口，其中有两个核心方法 recordMethodInvocation 用于添加需要执行的方法和参数，而 replayMethodsInvocation 则将添加的这些方法和参数通过反射执行。仔细看不难发现两个方法中都用到了 JdbcMethodInvocation类。

public abstract class WrapperAdapter implements Wrapper {

private final Collection<JdbcMethodInvocation> jdbcMethodInvocations = new ArrayList<>();

/**
* 添加要执行的方法
*/
@SneakyThrows
public final void recordMethodInvocation(final Class<?> targetClass, final String methodName, final Class<?>[] argumentTypes, finalObject[] arguments) {
jdbcMethodInvocations.add(new JdbcMethodInvocation(targetClass.getMethod(methodName, argumentTypes), arguments));
}

/**
* 通过反射执行 上边添加的方法
*/
public final void replayMethodsInvocation(final Object target) {
for (JdbcMethodInvocation each : jdbcMethodInvocations) {
each.invoke(target);
}
}
}

 JdbcMethodInvocation 类主要应用反射通过传入的 method 方法和 arguments 参数执行对应的方法，这样就可以通过 JDBC API 调用非 JDBC 方法了。

@RequiredArgsConstructor
public class JdbcMethodInvocation {

@Getter
private final Method method;

@Getter
private final Object[] arguments;

/**
* Invoke JDBC method.
*
* @param target target object
*/
@SneakyThrows
public void invoke(final Object target) {
method.invoke(target, arguments);
}
}

那 Sharding-JDBC 拓展 JDBC API 接口后，在新增的分片功能里又做了哪些事情呢？

        一张表经过分库分表后被拆分成多个子表，并分散到不同的数据库中，在不修改原业务 SQL 的前提下，Sharding-JDBC 就必须对 SQL进行一些改造才能正常执行。

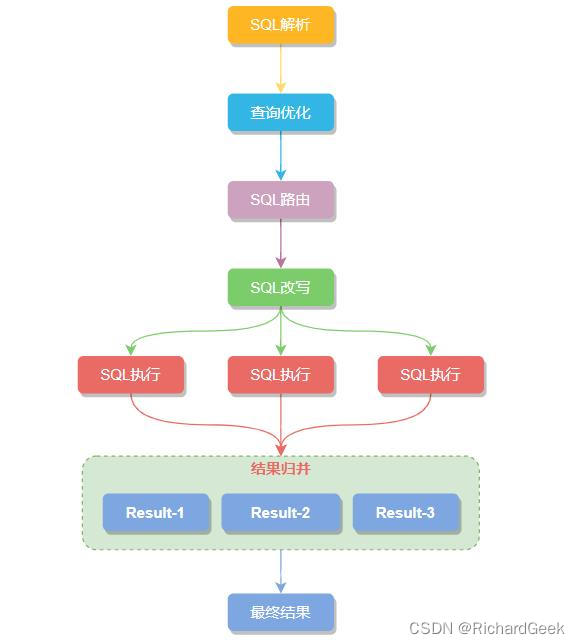

大致的执行流程：SQL 解析 -> 执器优化 -> SQL 路由 -> SQL 改写 -> SQL 执行 -> 结果归并 六步组成，一起瞅瞅每个步骤做了点什么。

SQL 解析

SQL解析过程分为词法解析和语法解析两步，比如下边这条查询用户订单的SQL，先用词法解析将SQL拆解成不可再分的原子单元。在根据不同数据库方言所提供的字典，将这些单元归类为关键字，表达式，变量或者操作符等类型。

SELECT order_no,price FROM t_order_ where user_id = 10086 and order_status > 0

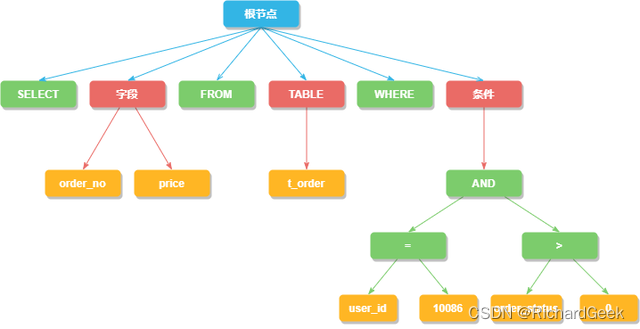

接着语法解析会将拆分后的SQL转换为抽象语法树，通过对抽象语法树遍历，提炼出分片所需的上下文，上下文包含查询字段信息（Field）、表信息（Table）、查询条件（Condition）、排序信息（Order By）、分组信息（Group By）以及分页信息（Limit）等，并标记出 SQL中有可能需要改写的位置。

查询执行器优化

执行器优化对SQL分片条件进行优化，处理像关键字 OR这种影响性能的坏味道。

SQL 路由

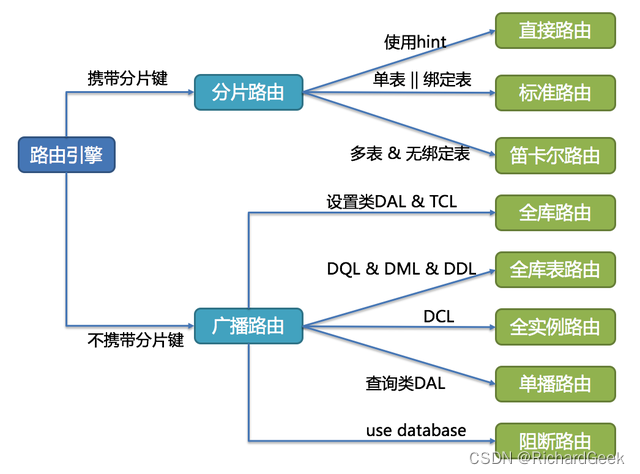

SQL 路由通过解析分片上下文，匹配到用户配置的分片策略，并生成路由路径。简单点理解就是可以根据我们配置的分片策略计算出 SQL该在哪个库的哪个表中执行，而SQL路由又根据有无分片健区分出 分片路由 和 广播路由。

有分键的路由叫分片路由，细分为直接路由、标准路由和笛卡尔积路由这3种类型。

标准路由

标准路由是最推荐也是最为常的分式，它的适范围是不包含关联查询或仅包含绑定表之间关联查询的SQL。

当 SQL分片健的运算符为 = 时，路由结果将落单库（表），当分运算符是BETWEEN 或IN等范围时，路由结果则不定落唯的库（表），因此条逻辑SQL最终可能被拆分为多条于执的真实SQL。

SELECT * FROM t_order where t_order_id in (1,2)

SQL路由处理后

SELECT * FROM t_order_0 where t_order_id in (1,2)
SELECT * FROM t_order_1 where t_order_id in (1,2)

SQL 改写

将基于逻辑表开发的SQL改写成可以在真实数据库中可以正确执行的语句。比如查询 t_order订单表，我们实际开发中 SQL是按逻辑表 t_order 写的。

SELECT * FROM t_order

但分库分表以后真实数据库中 t_order 表就不存在了，而是被拆分成多个子表 t_order_n 分散在不同的数据库内，还按原SQL执行显然是行不通的，这时需要将分表配置中的逻辑表名称改写为路由之后所获取的真实表名称。

SELECT * FROM t_order_n

SQL执行

将路由和改写后的真实 SQL 安全且高效发送到底层数据源执行。但这个过程并不是简单的将 SQL 通过JDBC 直接发送至数据源执行，而是平衡数据源连接创建以及内存占用所产生的消耗，它会自动化的平衡资源控制与执行效率。

结果归并

将从各个数据节点获取的多数据结果集，合并成一个大的结果集并正确的返回至请求客户端，称为结果归并。而我们SQL中的排序、分组、分页和聚合等语法，均是在归并后的结果集上进行操作的。
