【OpenHarmony4.1 之 U-Boot 2024.07源码深度解析】004 - u-boot.lds 链接脚本源码逐行深度解析

一、u-boot.lds 链接脚本源码分析

系列文章汇总：《【鸿蒙OH-v5.0源码分析之 Uboot+Kernel 部分】000 - 文章链接汇总》
本文链接：《【OpenHarmony4.1 之 U-Boot 2024.07源码深度解析】004 - u-boot.lds 链接脚本源码逐行深度解析》

一、u-boot.lds 链接脚本源码分析

u-boot 的链接脚本源码如下：

OUTPUT_FORMAT("elf64-littleaarch64", "elf64-littleaarch64", "elf64-littleaarch64")
OUTPUT_ARCH(aarch64)
ENTRY(_start)
SECTIONS
{
 . = 0x00000000;
 . = ALIGN(8);
 __image_copy_start = ADDR(.text);
 .text :
 {
  arch/arm/cpu/armv8/start.o (.text*)
 }
 .efi_runtime : {
                __efi_runtime_start = .;
  *(.text.efi_runtime*)
  *(.rodata.efi_runtime*)
  *(.data.efi_runtime*)
                __efi_runtime_stop = .;
 }
 .text_rest :
 {
  *(.text*)
 }

 . = ALIGN(8);
 .rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }

 . = ALIGN(8);
 .data : {
  *(.data*)
 }

 . = ALIGN(8);
 . = .;
 . = ALIGN(8);
 __u_boot_list : {
  KEEP(*(SORT(__u_boot_list*)));
 }

 .efi_runtime_rel : {
                __efi_runtime_rel_start = .;
  *(.rel*.efi_runtime)
  *(.rel*.efi_runtime.*)
                __efi_runtime_rel_stop = .;
 }
 . = ALIGN(8);
 __image_copy_end = .;
 .rela.dyn : {
  __rel_dyn_start = .;
  *(.rela*)
  __rel_dyn_end = .;
 }
 _end = .;
 .bss ALIGN(8) : {
  __bss_start = .;
  *(.bss*)
  . = ALIGN(8);
  __bss_end = .;
 }
 /DISCARD/ : { *(.dynsym) }
 /DISCARD/ : { *(.dynstr*) }
 /DISCARD/ : { *(.dynamic*) }
 /DISCARD/ : { *(.plt*) }
 /DISCARD/ : { *(.interp*) }
 /DISCARD/ : { *(.gnu*) }
}

下面，我们一行一行来分析：

OUTPUT_FORMAT("elf64-littleaarch64", "elf64-littleaarch64", "elf64-littleaarch64")
定义支持输出文件的三种格式均为 ELF 格式，64 位 ARMv8-A 指令集，小端存储

注意：
假设当这三种格式不同时，则不带参数时，默认采用第一种格式进行编码输出，
如果命令行选项含 `-EB` 参数，使用第二种格式进行编码输出，
如果命令行选项含 `-EL` 参数，使用第三种格式进行编码输出。

OUTPUT_ARCH(aarch64)
定义输出可执行文件的运行平台为：aarch64
ARMv8 架构分为 AArch64（64位）和 AArch32（32位）两种架构执行状态。

CPU 架构还包含如下：
（1）X86：Intel 32位指令集
（2）AMD64：64位，AMD 最早推出的兼容 X86 32位指令集的 64位处理器
（3）IA-64：Intel 64 位指令集，不兼容 32位指令集
（4）X86-64：64位，Intel 在 AMD64 指令集上扩充，更名为 x86-64，也叫 x64
（5）ARM：含 8位、16位、32位，优点是低成本、高性能、低功耗
（6）AArch32：ARM-V8 架构的 32位执行态
（7）AArch64：ARM-V8 架构的 64位执行态

ENTRY(_start)，
可执行程序的入口符号含数为 _start
定义在：u-boot-2024.07-rc3\arch\arm\cpu\armv8\start.S 中

. = 0x00000000;
定位符，定义此处 _start 的地址为 0x00000000，该地址为 U-BOOT 上电后开始跑的地址，
该地址可以通过配置编译参数：-Ttext=$(CONFIG_TEXT_BASE) 进行修改，
CONFIG_TEXT_BASE 一般以宏控的形式定义在configs

如：u-boot-2024.07-rc3\configs\evb-px30_defconfig 定义为 CONFIG_TEXT_BASE=0x00200000
注：u-boot-2024.07-rc3\configs\evb-rk3399_defconfig 未定义该宏控，因此还是默认的 0x00000000 地址

. = ALIGN(8);
配置代码段以 8byte 格式对齐，由于是 64位指令集，对应的地址线和数据线都是64根线，
意味着，每一个地址对应的数据线均为64根数据线，也就是 64bit，对应 8byte

拓展下：
64位指令集系统，每个地址指针指向的内存空间为 64 bit，8 byte
32位指令集系统，每个地址指针指向的内存空间为 32 bit，4 byte

__image_copy_start = ADDR(.text);
标志启动运行时，镜像是从 .text 段的内容开始拷贝的，.text 最头部为 arch/arm/cpu/armv8/start.o 的 .text 代码段

.text 代码段

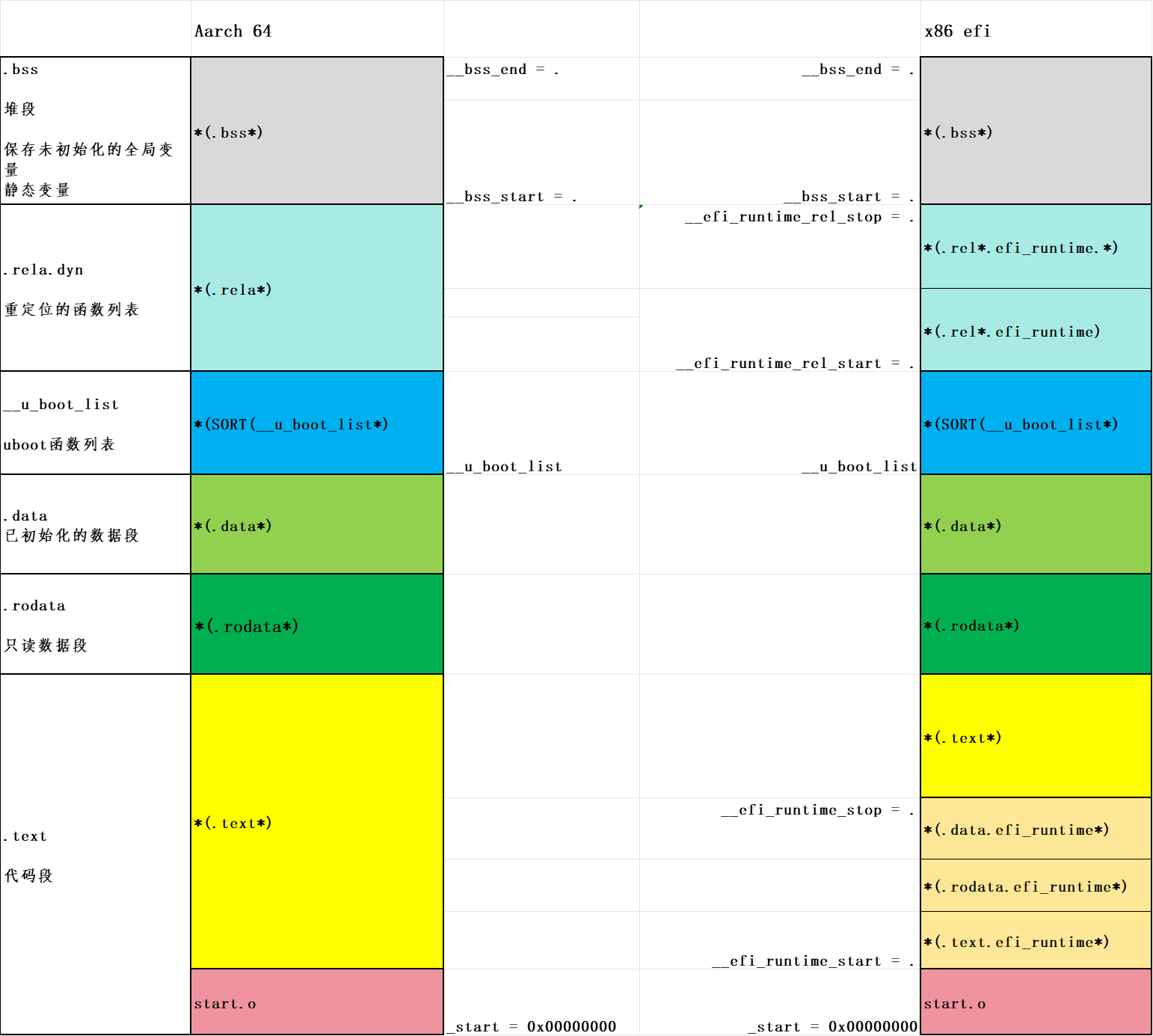

u-boot 的 .text 段结构为：
start.o（.text 代码段） + efi（.text代码段）+ efi（.rodata只读数据段）+ efi（.data数据段）+ *.text（剩余所有的代码段）

可以看出，引入兼容 efi 的主要目的是用于启动 x86 平台的架构， efi 的代码段和数据段，是直接链接在 start.o 之后的代码段中的。
如果需要支持 uefi，可以配置
CONFIG_EFI_LOADER = y
CONFIG_CMD_BOOTEFI = y
CONFIG_EFI = y
CONFIG_CMD_EFIDEBUG = y
CONFIG_CMD_EFICONFIG = y
CONFIG_EFI_SECURE_BOOT=y

此处，我们重点是分析 ARM64 架构，用不到 efi 启动，就不深入分析了。

 .text :
 {
  arch/arm/cpu/armv8/start.o (.text*)				// 代码段以 start.o 的代码段为开头
 }
 .efi_runtime : {
                __efi_runtime_start = .;			// efi runtime 的起始位置
  *(.text.efi_runtime*)								// efi runtime 的 代码段
  *(.rodata.efi_runtime*)							// efi runtime 的 只读数据段
  *(.data.efi_runtime*)								// efi runtime 的 数据段
                __efi_runtime_stop = .;				// efi runtime 的结束位置
 }
 .text_rest :
 {
  *(.text*)											// 剩余的所有代码的数据段，不区分先后
 }

.rodata 只读数据段

 . = ALIGN(8);
 .rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }

SORT_BY_NAME关键字：链接器会把文件或者段的名字按照上升顺序排序，然后再整理它的内容。
SORT_BY_ALIGNMENT：将所有文件的段，用降序方式排序，大的对齐被放在小的对齐前面，以减少为了对齐需要的额外空间。

注意：
.bss：存储未初始化的全局变量或初始化为0 的全局变量，它实际不会占用内存，占用运行内存，不会导致文件size变大
.data：存储初始化不为 0 的全局变量，会占用内存，使文件size变大
.rodata：只读数据，如 const 修饰的全局变量，多个进程共享，提高空间利用率

.data 数据段：保存所有源码的 data段，不区分先后顺序

 . = ALIGN(8);
 .data : {
  *(.data*)
 }

__u_boot_list：存放 uboot 所有驱动程序的 __u_boot_list_结构体或 __u_boot_list_变量
对其进行排序和对齐，并将排序后的结果存放在__u_boot_list 内存段中。

 . = ALIGN(8);
 . = .;
 . = ALIGN(8);
 __u_boot_list : {
  KEEP(*(SORT(__u_boot_list*)));
 }

C语言函数命令规则： __u_boot_list_ + 2_ + @_list + _2_ + @_entry
如：

  __u_boot_list_2_array_1
  __u_boot_list_2_array_2_first
  __u_boot_list_2_array_2_second
  __u_boot_list_2_array_2_third
  __u_boot_list_2_array_3

其定义如下：

# u-boot-2024.07-rc3\include\linker_lists.h
#define llsym(_type, _name, _list) \
		((_type *)&_u_boot_list_2_##_list##_2_##_name)

#define U_BOOT_PCI_DEVICE(__name, __match)				\
	ll_entry_declare(struct pci_driver_entry, __name, pci_driver_entry) = {\
		.driver = llsym(struct driver, __name, driver), \
		.match = __match, \
		}
#define ll_entry_declare(_type, _name, _list)				\
	_type _u_boot_list_2_##_list##_2_##_name __aligned(4)		\
			__attribute__((unused))				\
			__section("__u_boot_list_2_"#_list"_2_"#_name)

#define ll_entry_declare_list(_type, _name, _list)			\
	_type _u_boot_list_2_##_list##_2_##_name[] __aligned(4)		\
			__attribute__((unused))				\
			__section("__u_boot_list_2_"#_list"_2_"#_name)

以 U_BOOT_PCI_DEVICE(ide, ide_supported); 为例，扩展开来为：

ll_entry_declare(struct pci_driver_entry, ide, pci_driver_entry) =
{
	.driver = llsym(struct driver, ide, driver),
		----------> ((struct driver *)&_u_boot_list_2_driver_2_ide)
	.match = ide_supported,
}
_type _u_boot_list_2_pci_driver_entry_2_ide __aligned(4)		\
	__attribute__((unused))				\
	__section("__u_boot_list_2_pci_driver_entry_2_ide")

可以看到，通过 U_BOOT_PCI_DEVICE(ide, ide_supported) 这个宏控，就实现定义了一个 __u_boot_list_2_pci_driver_entry_2_ide 函数。
它的内容为：
.driver = ((struct driver *)&_u_boot_list_2_driver_2_ide)
.match = ide_supported,

ps: 如果想知道uboot 所有使用__u_boot_list的驱动有哪些，可以直接整套代码搜索 ll_entry_declare
你会发现每个驱动都定义了一个宏控，示例如下：
#define U_BOOT_PHY_DRIVER(__name) \
ll_entry_declare(struct phy_driver, __name, phy_driver)

.efi_runtime_rel 段：用于存储EFI运行时重定位表（EFI Runtime Relocation Table），便于其他代码在运行时进行动态定位和加载

 .efi_runtime_rel : {
                __efi_runtime_rel_start = .;	// 当前段的起始位置，其中.代表当前内存地址。
  *(.rel*.efi_runtime)							// 把所有名为.rel*.efi_runtime的段内容放到当前位置
  *(.rel*.efi_runtime.*)						// 把所有名为.rel*.efi_runtime.*的段内容放到当前位置
                __efi_runtime_rel_stop = .;		// 当前段的结束位置，其中.代表当前内存地址。
 }

.rela.dyn 段：用于存储 uboot 重定位表

 . = ALIGN(8);
 __image_copy_end = .;
 .rela.dyn : {
  __rel_dyn_start = .;
  *(.rela*)
  __rel_dyn_end = .;
 }

结束地址，实际的可执行文件内容，到这为止了，ELF 文件，可统计的文件大小，就是到这里的大小
_end = .;

.bss 堆内存段：用来存放程序中未初始化的全局变量和静态变量
“bss”是block started by symbol的缩写，用来存放程序中未初始化的全局变量和静态变量
它们是在运行时动态分配的，并不会占用 ELF 文件的内存

 _end = .;
 .bss ALIGN(8) : {
  __bss_start = .;			// bss 堆段的起始地址
  *(.bss*)					// 所有 .bss 的内容
  . = ALIGN(8);
  __bss_end = .;			// bss 堆段的结束地址
 }

忽略的 section 段
在实际运行时，通常不需要这些用于解析和链接的信息，所以在链接时把这些段丢弃，可以降低程序的大小，节省内存
/DISCARD/是一个特殊的输出段名，表示链接器应该丢弃匹配的输入段，而不是将它们放入任何输出段中。

 /DISCARD/ : { *(.dynsym) }			// .dynsym这个section会被丢弃，用来存放动态链接的符号表
 /DISCARD/ : { *(.dynstr*) }		// 丢弃.dynstr*类型的段，用来存放动态链接的字符串表
 /DISCARD/ : { *(.dynamic*) }		// 丢弃.dynamic*类型的段，用来存放动态链接的信息
 /DISCARD/ : { *(.plt*) }			// 丢弃.plt*类型的段，包含了过程调用的指令
 /DISCARD/ : { *(.interp*) }		// 丢弃.interp*类型的段，包含了程序运行时解析器的路径
 /DISCARD/ : { *(.gnu*) }			// 丢弃.gnu*类型的段，包含了特定系统或者编译器特有的信息
