Faster R-CNN理解

Faster R-CNN 论文链接：https://arxiv.org/abs/1506.01497

一、创新点

• 目前object detection的成功主要在于region proposal方法以及region-based CNN网络方法。
• region proposal耗时成为object detection的瓶颈。
• 作者设计提出RPN网络，替代region proposal方法的同时，实现end-to-end网络。
• rpn网络利用特征图实现region proposal，使得时间降低到10ms/张。
• rpn利用“anchor”实现多尺度，多方向的变换。（论文中同时介绍了其他的方法，比如图像金字塔，但是感觉还是anchor比较实用）
• 为了保证rpn与fast rcnn的一致，作者提出了一种交替训练的方法。

二、Faster R-CNN详解

Faster RCNN整体结构采用Fast R-CNN，另外利用设计的RPN网络替代Selective Search方法实现region的生成，如下图所示：

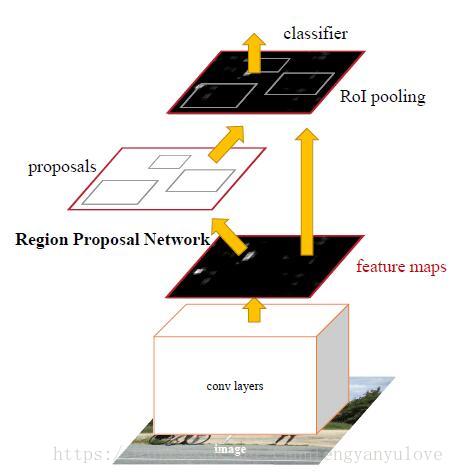

图：faster r-cnn示意图

2.1 RPN 网络

RPN网络的输入为任意尺寸的图像，输出为一系列的矩形框以及是否为object的得分。

RPN网络采用n*n（默认n取3）的滑动窗口，首先通过卷积进行降维（实验默认是ZF-256维,VGG-512维），然后分别连接两个全连接层reg以及cls，实现回归与分类。

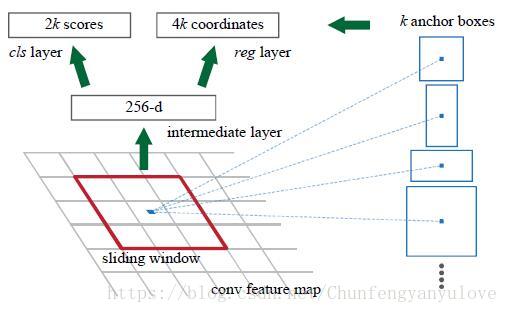

rpn结构示意图

2.1.1 anchor

• 对于每个滑动窗口，rpn网络预测k个region proposal区域，这样reg网络便产生4k个输出代表着坐标，cls产生2k个输出，代表在是否为object

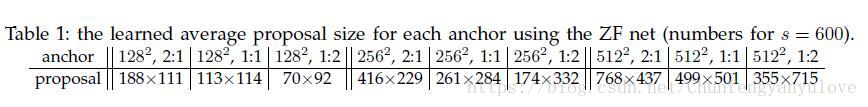

• k个不同大小的rp区域作者称之为anchor，faster r-cnn默认提取9个anchor，分别对应3个尺寸（作者默认为128，256，512），3个长宽比（作者默认为：1：1，1：2，2：1），如下是对应图像宽度缩放到600采用ZF网络时候对应的anchor的尺寸。

* 平移不变性。
* 相比较与multibox，采用本文方法的参数量大幅降低。

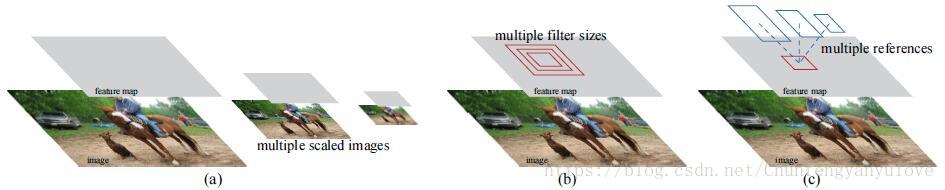

* multi-scale anchor，常用的多尺度方法如下，（a）为图像金字塔比较耗时，（b）为多尺度滤波器，本文选择方法（c）。

2.1.2 loss function

anchor 正负样本的分配：
* 与IOU重合度最大的标记被正样本
* 与IOU重合度大于70%的标记为正样本
* 与IOU重合度小于30%的标记为负样本。

loss function定于如下：
L(pi,ti)=1Ncls∑iLcls(pi,p∗i)+λ∑ip∗iLreg(ti,t∗i)
