Faster-RCNN算法详解

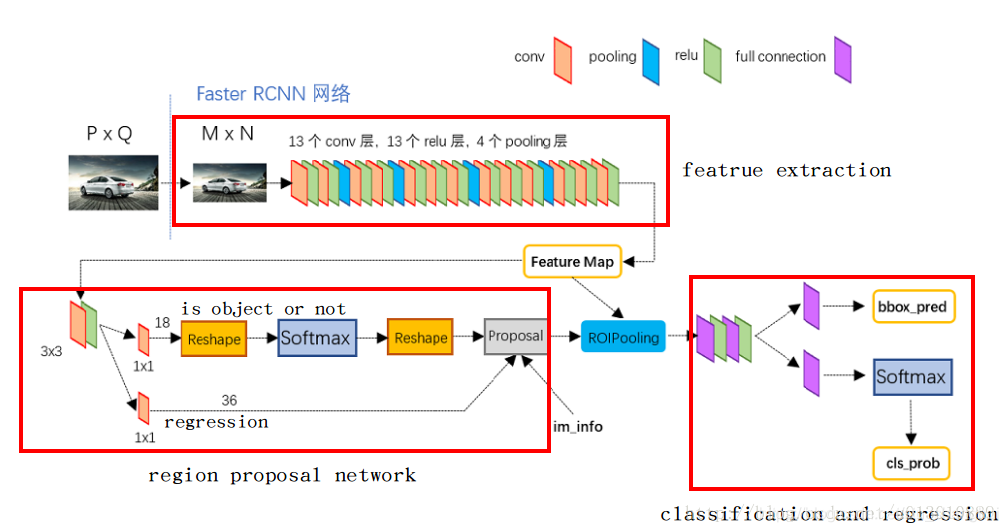

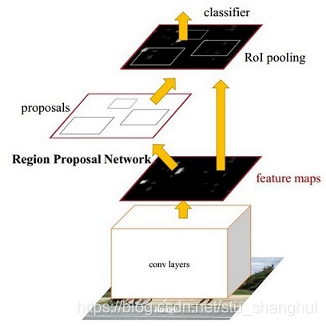

Faster-CNN结构图（以下是Faster-RCNN的结构图）



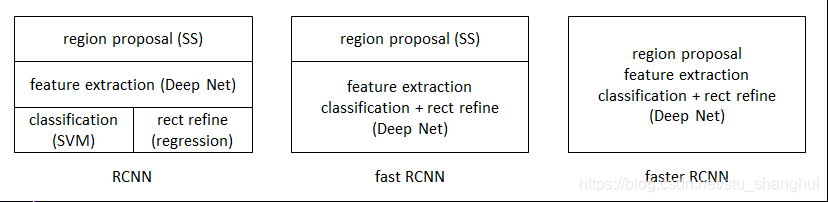

上图中的目标检测包含了包括region proposal（生成ROI）、feature extraction（特征提取网络）、classification（ROI分类）、regression（ROI回归）。而faster-rcnn利用一个神经网络将这4个模块结合起来，训练了一个端到端的网络。

输入：

将P*Q的图形reshape成M*N大小的图形，文中reshape成800x600

特征提取网络：

通常由conv+pooling+relu组成，常用训练好的网络（VGG，Inception, Resnet）,得到的图形叫做特征提取图。原文中共有13个conv，13个relu, 4个poling

1. 所有conv层中，kernel_size = 3, pad=1;  填充之后图像大小为(m+2)*(n+2),使用3X3卷积核做运算之后，输出的图像大小为mxn，不改变图像的大小。
2. 所有pooling层，kernel_size = 2, stride=2; 使图像缩小一半。

RPN网络（生成ROI）：这是Faster-CNN的巨大优势

1.Anchors（feature map后做3x3 padding=1的卷积之后开始添加anchor，共有9个）

1. 文中每个点有9个矩阵，长宽比width:height=[1:1, 1:2，2:1]三种形状（所以有9种矩阵）

                  关于anchor size：根据检测图像人为设置的，能够基本覆盖整个图形大小



                   遍历feature map的每一个点，为每一个点准备9种anchor作为初始的检测框

解释上图：

1. 原文中使用的是ZF model, 最后的conv5层num_output=256，对应生成256张特征图，所以相当于feature map每个点都是256-d
2. 在conv5之后做3x3卷积，输出还是256-d</
