图像畸变矫正算法实现 matlab版

matlab图形矫正,图像畸变矫正算法实现 matlab版

真正的相机镜头不理想，并在图像中引入一些失真。 为了解释这些非理想性，有必要在透视投影的方程中添加失真模型。

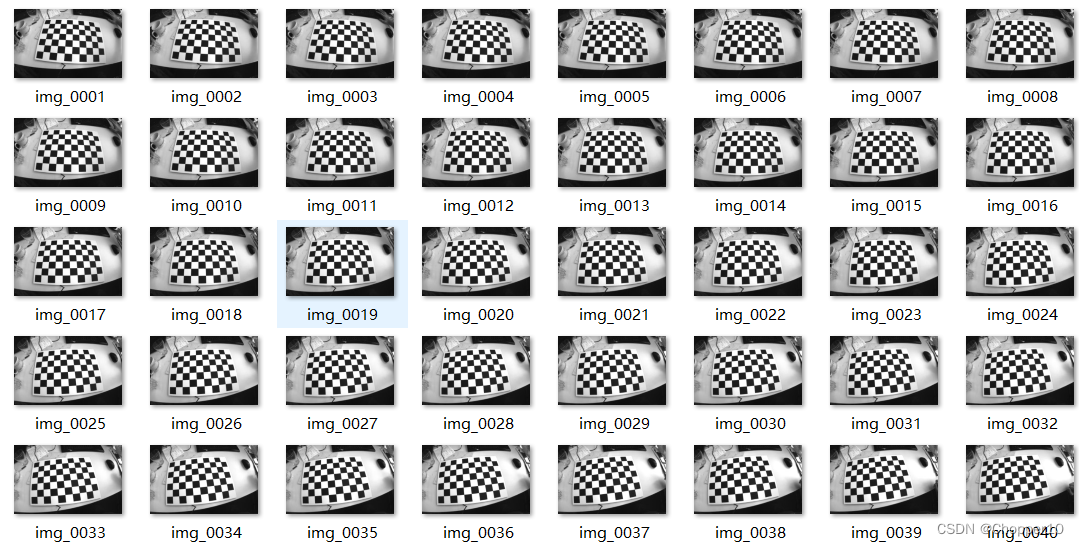

一、原图如下：

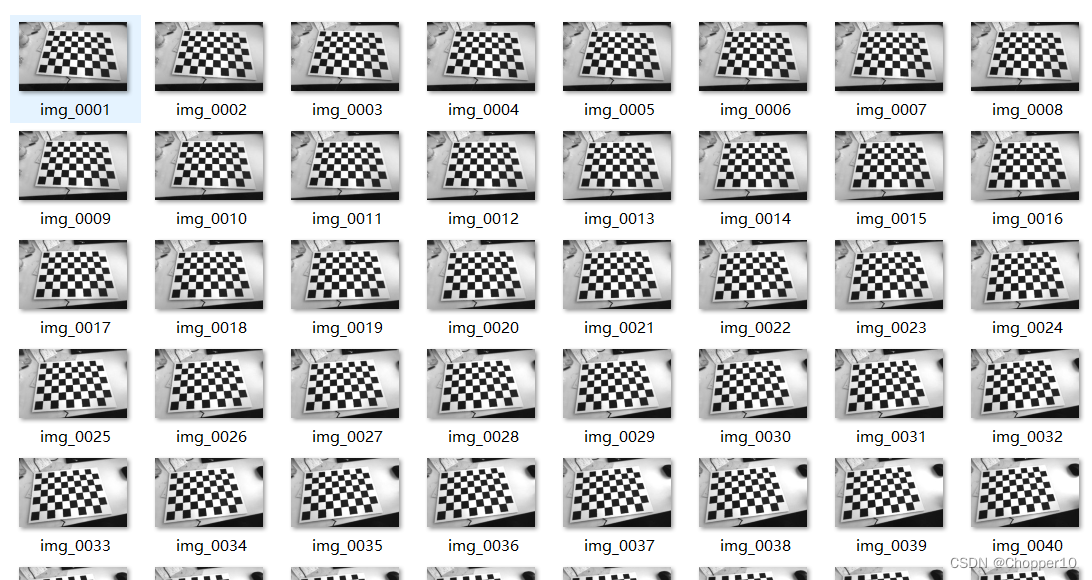

二、实现的效果图

三、算法具体实现

function undistorted_img = undistortImage(img, K, D)
% Corrects an image for lens distortion.
% K为内参矩阵，用来归一化坐标的，给定的
% D为径向畸变参数，给定的

[height, width] = size(img);

fx = K(1,1);
fy = K(2,2);
cx = K(1,3);
cy = K(2,3);


%Finish image undistorted function
undistorted_img = uint8(zeros(height, width));

% 依次找到去畸变后的图像坐标（y,x）对应的畸变坐标
for y = 1:height
    for x = 1:width

        % 第一步，通过内参矩阵归一化畸变图像的坐标
        x1 = (x-cx)/fx;
        y1 = (y-cy)/fy;

        % 第二步，通过径向畸变模型得到归一化的畸变坐标
        r2 = x1^2+y1^2;
        x2  = x1*(1+D(1)*r2+D(2)*r2^2);
        y2 = y1*(1+D(1)*r2+D(2)*r2^2);

        % 第三步，坐标映射回去，去归一化，得到畸变坐标。
        u_distorted = fx*x2+cx;  % 列
        v_distorted = fy*y2+cy;  % 行

        % 通过上面的步骤，我们找到了正常图像坐标（y,x）对应的畸变图像坐标（u_distorted, v_distorted），下一步就是赋值了，这里用的是最近邻插值法

        % 第四步，最近邻插值
        if (u_distorted >= 0 && v_distorted >= 0 && u_distorted < width && v_distorted < height) % 防止行列越界
            undistorted_img(y, x) = img(round(v_distorted), round(u_distorted)); % 通过round函数取最近的数字
        else
            undistorted_img(y, x) = 0;
        end
    end
end

end


注：

（1）内参矩阵K

（2）径向畸变模型参数D：

链接: link.
