西门子作为MODBUS TCP服务器

1、背景条件

1.软件版本：TIA V15.1

2.系统硬件：6ES7 212-1BE40-0XB0，V4.1

3.指令版本

4.测试软件：Modbus Poll

2、硬件配置

1.PLC硬件组态

硬件标识符

2.ModbusPoll软件配置

3.Modbus TCP 服务器编程

1.调用MB_SERVER指令，生成相应的背景数据块

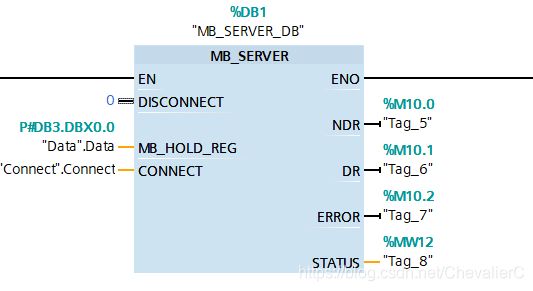

如图所示

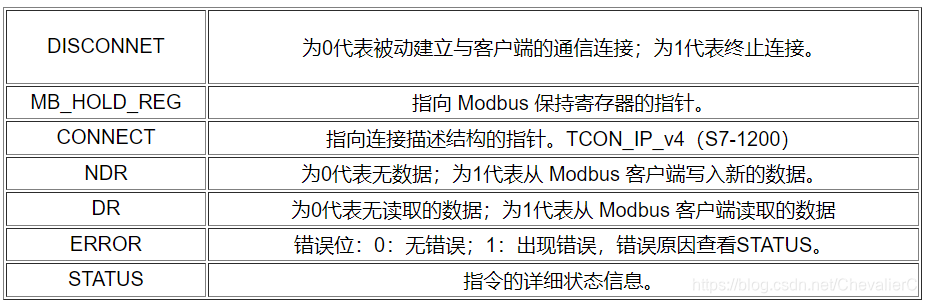

各引脚定义

2.CONNECT引脚定义

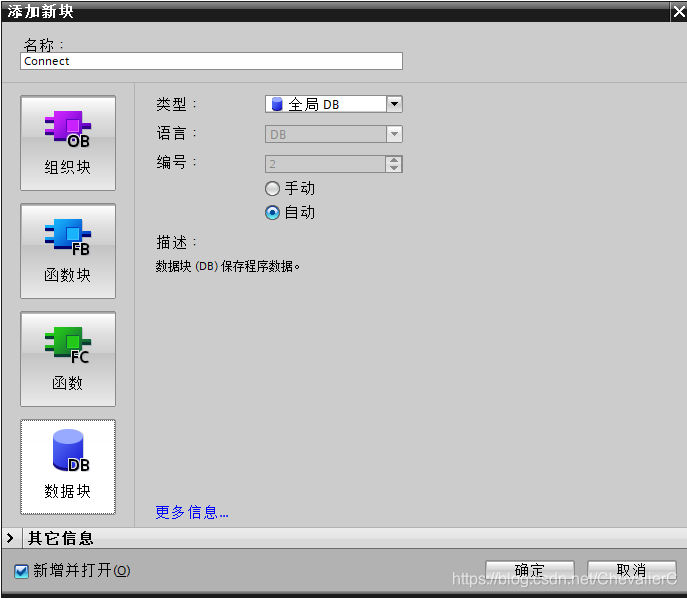

创建DB块，并创建数据类型为TCON_IP_V4的指针变量Connect，如图所示

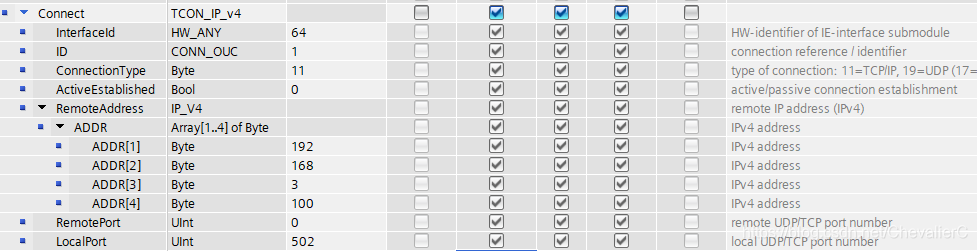

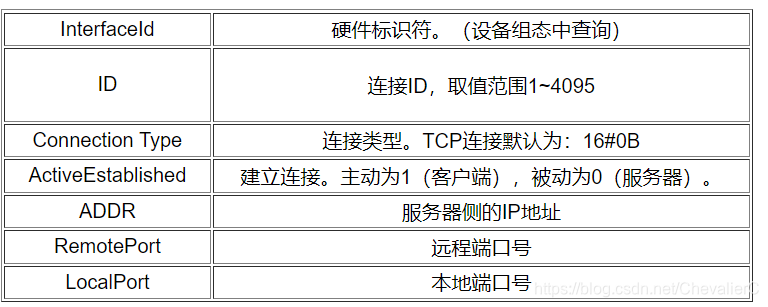

图中各引脚定义

3.服务器侧编程

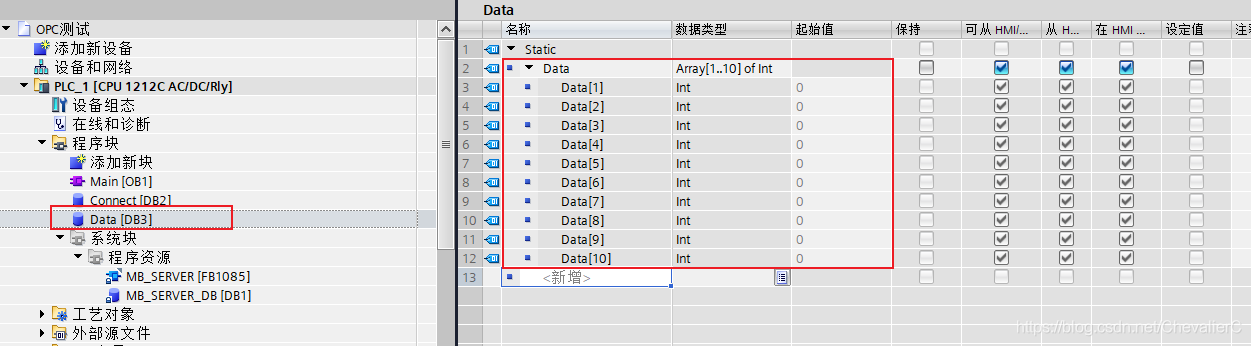

建立接受数据的DB块，如图所示

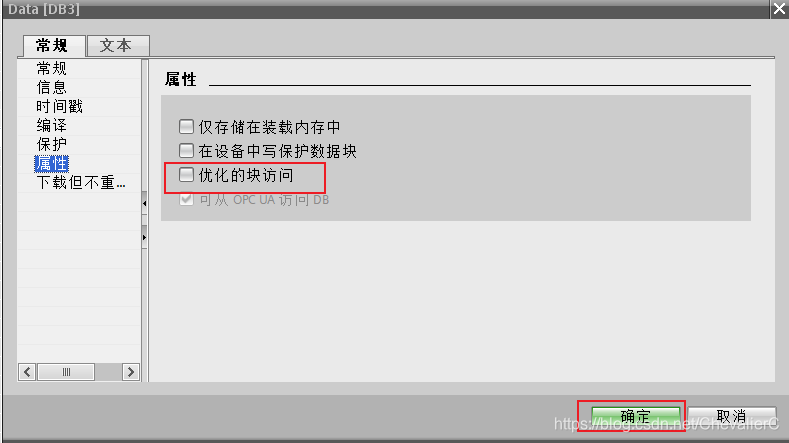

取消优化的块访问

服务器端编程

编译并下载程序

4.通讯测试

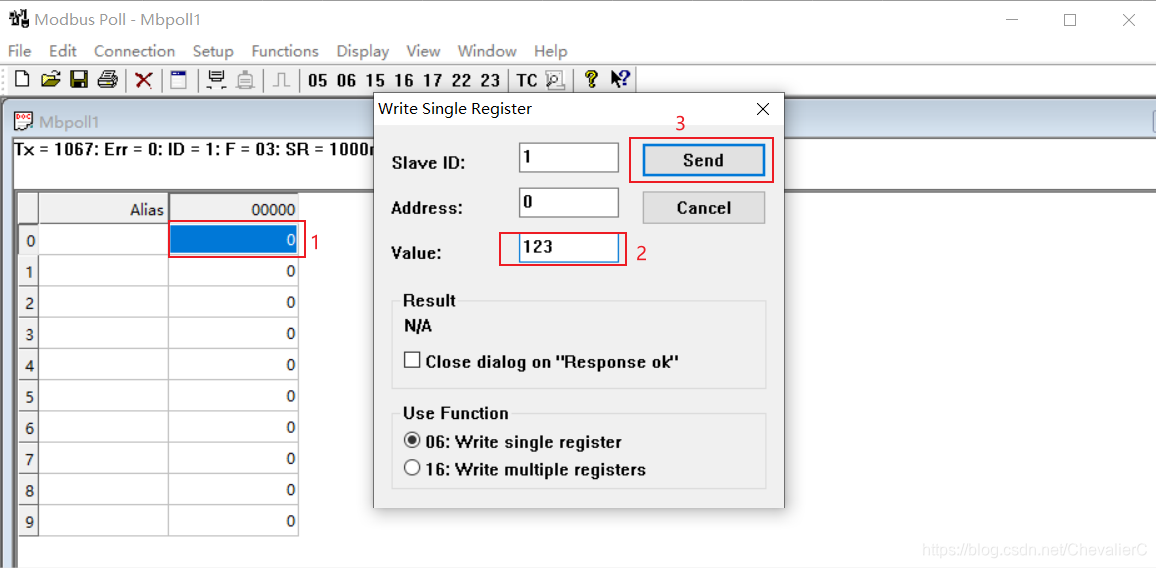

客户端侧向服务器侧发送数据

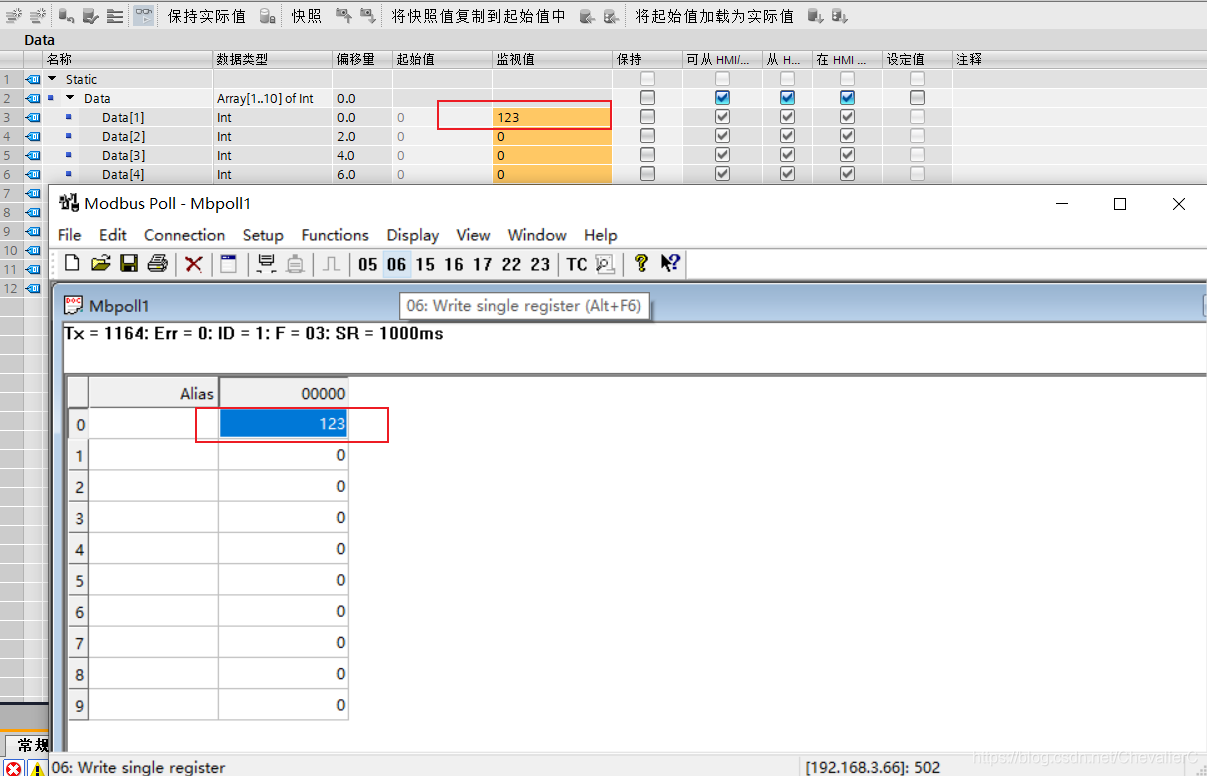

服务器侧接收到数据

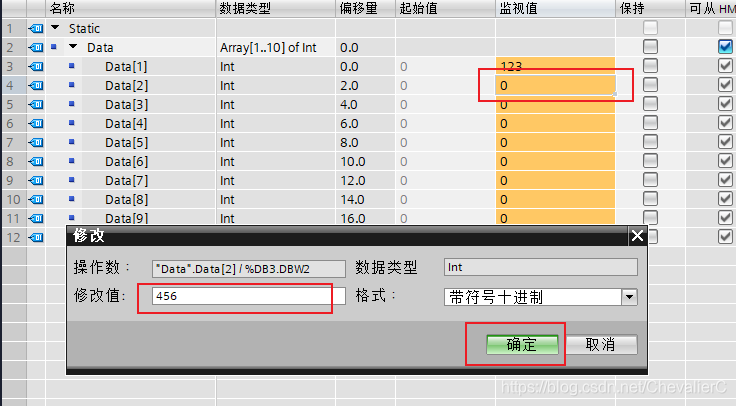

服务器侧发送数据

客户端侧接收数据
