VM圆查找

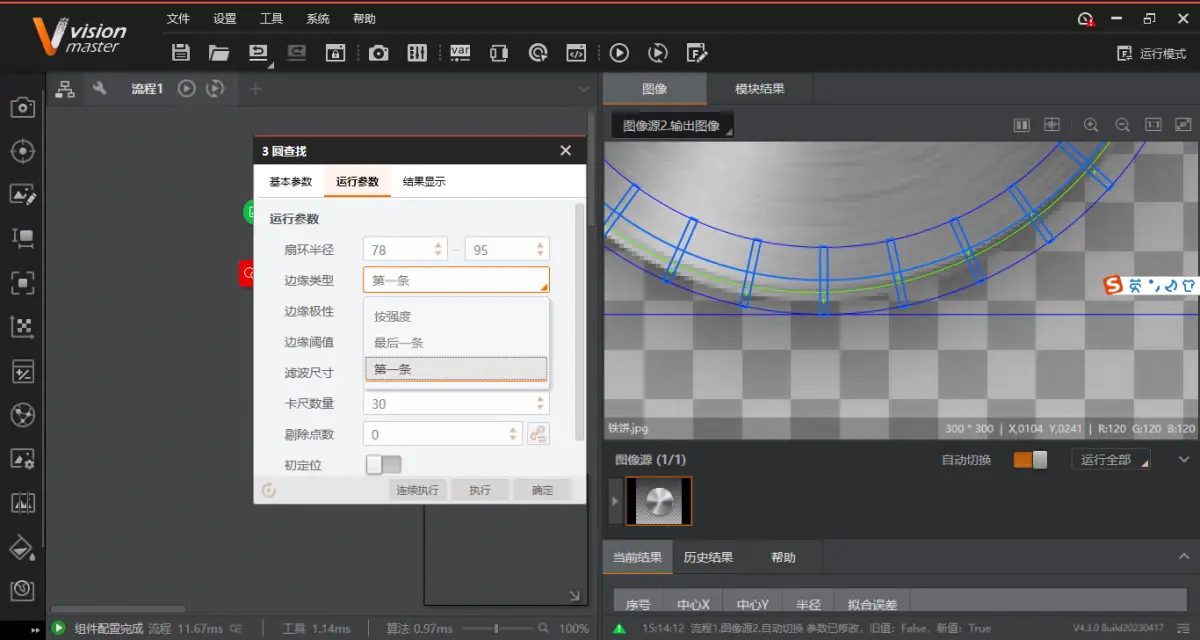

边缘类型


最强：只检测扫描范围内梯度最大的边缘点集合成的圆
最后一条：只检测范围内与圆心距离最大边缘点结合成的圆
第一条：只检测范围内与圆心距离最小边缘点结合成的圆

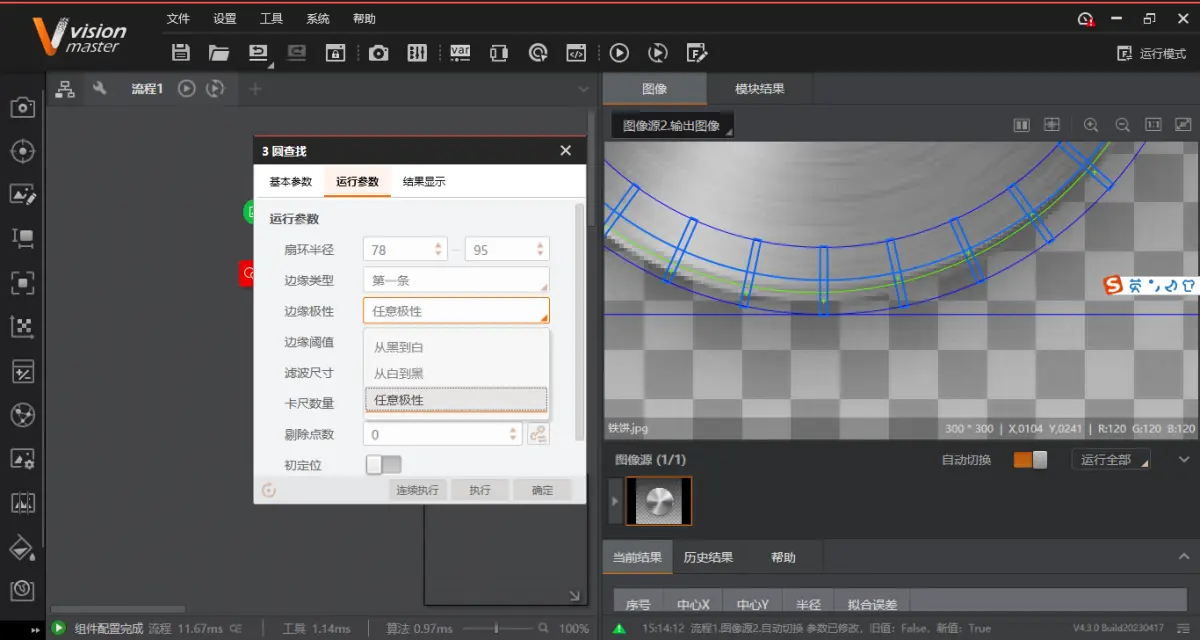

边缘极性

从黑到白：就是从黑（灰度值低）转白（灰度值高）的边缘
从白到黑：就是从白（灰度值高）转黑（灰度值低）的边缘

边缘阈值：只有边缘阈值梯度大于这个的边缘点才能被检测到
滤波尺寸：增强边缘性，更容易找到这个圆

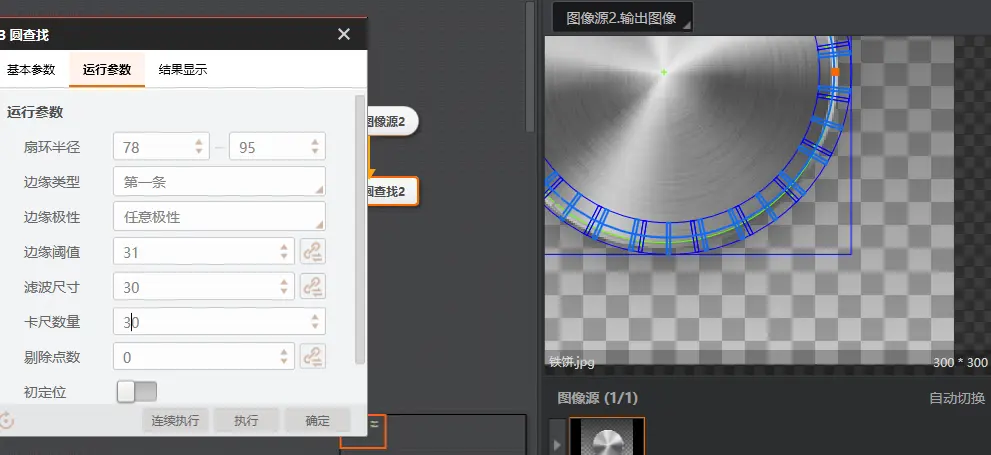

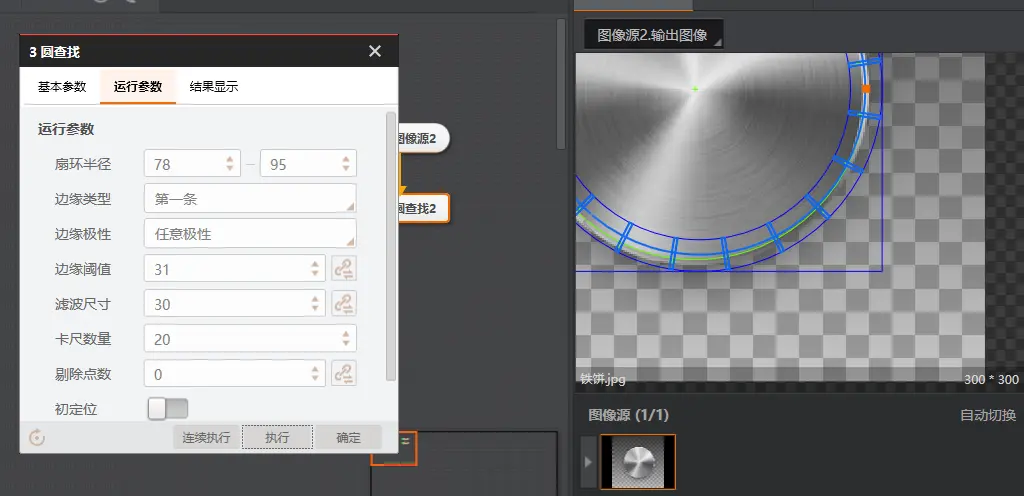

卡尺数量：越多越精细，但运行变慢

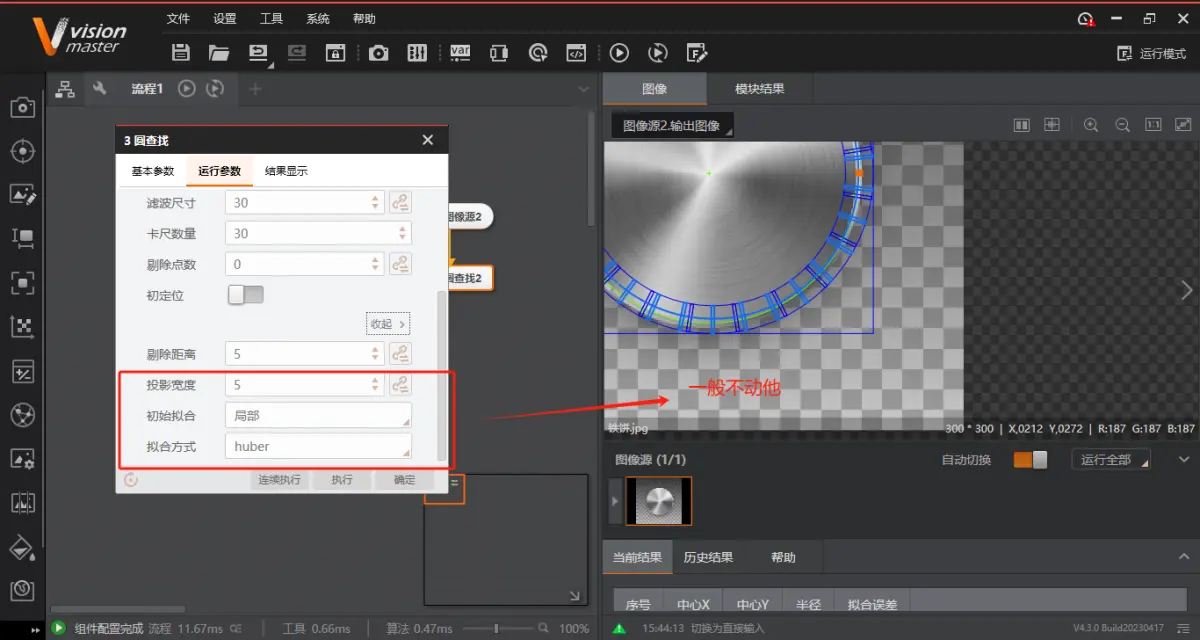

剔除点数：剔除误差过大的最小点数量，最好搭配剔除距离一起使用（高级参数中）
