【单片机】4.4 响应中断请求的条件

中断响应的条件

• 中断请求被响应，必须满足以下必要条件：
  （1）总中断允许开关接通，即IE寄存器中的中断总允许位EA=1。
  （2）该中断源发出中断请求，即对应的中断请求标志为“1”。
  （3）该中断源的中断允许位为1，即该中断被允许。
  （4）无同级或更高级中断正在被服务。
• 当CPU查询到有效的中断请求时，在满足上述条件时，紧接着就进行中断响应。

中断响应的过程

• 首先由硬件自动生成一条长调用指令“LCALL addr16”。就是程序存储区中相应的中断入口地址。
• 例如，对于外部中断1的响应，硬件自动生成的长调用指令为

				LCALL    0013H

• 首先将程序计数器PC的内容压入堆栈以保护断点，再将中断入口地址装入PC，使程序转向响应中断请求的中断入口地址。

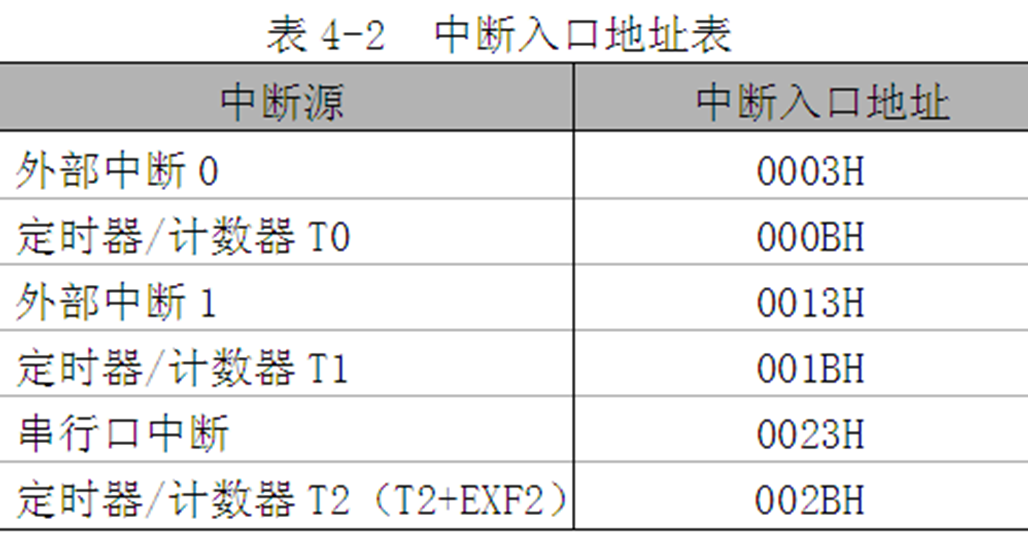

• 各中断源服务程序的入口地址（也称中断矢量）是固定的 ，如表4-2所示。

• 两个中断入口间只相隔8字节，难以安放一个完整的中断服务程序。因此，通常在中断入口地址处放置一条无条件转移指令，使程序执行转向中断服务程序入口。

中断响应被封锁的情况

• 中断响应是有条件的，当遇到下列三种情况之一时，中断响应被封锁：

1. CPU正在处理同级或更高优先级的中断。
2. 所查询的机器周期不是当前正在执行指令的最后一个机器周期。只有在当前指令执行完毕后，才能进行中断响应，以确保当前指令执行的完整性。
3. 正在执行的指令是RETI或是访问IE或IP的指令。因为按照AT89S52中断系统的规定，在执行完这些指令后，需要再执行完一条指令，才能响应新的中断请求。

• 如果存在上述三种情况之一，CPU将丢弃中断查询结果，不能对中断进行响应。
