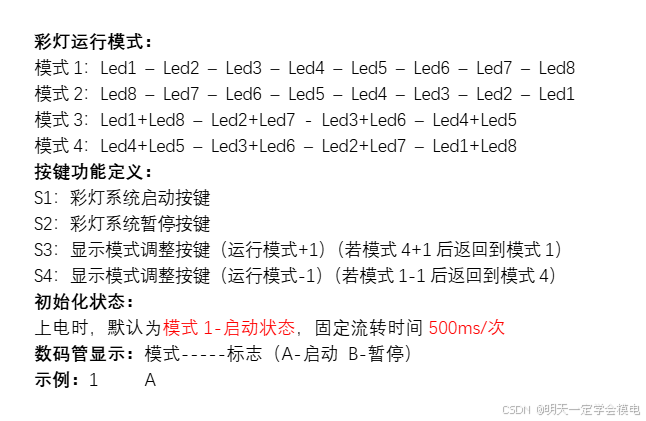

彩灯控制系统要求

遇到的问题

1.led_slowdown 若想减速500次1ms，要使用unsigned int

2.unsigned char 0-255 在0时减一会变成255

3.定时器初始化:STC-ISP

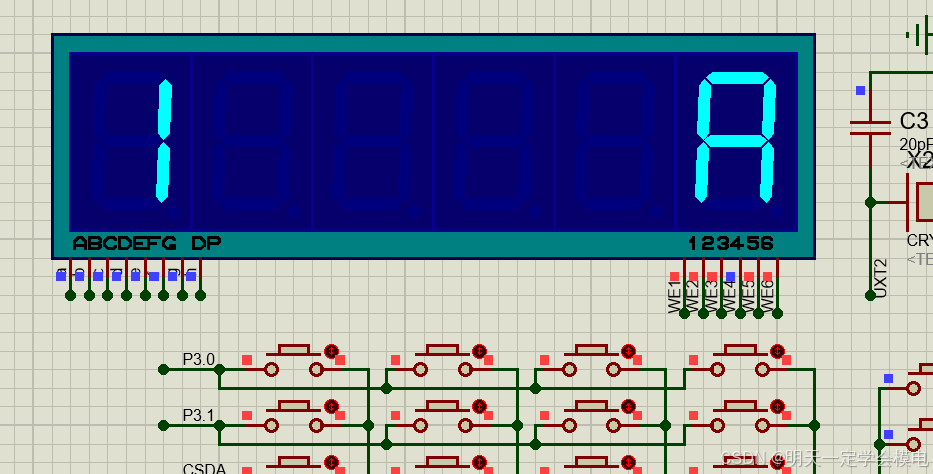

4.仿真图的红蓝点代表0/1，观察变化可分析哪个模块有问题

Note

1.流水灯的实现

2.Key函数封装与四行消抖

3.数码管动态显示

4.用定时器取代delay

5.主函数框架

1.流水灯的实现

P1 = 0xFE;//1111 1110
Delay500ms();
P1 = 0xFD;//1111 1101
Delay500ms();

P1 = Led;
Delay500ms();
Led = _crol_(Led,1);
//_crol_()循环左移  _cror_()循环右移 所属库:<INRINS.H>`

2.Key函数封装与四行消抖

unsigned char Key_Read()
{
	unsigned char temp = 0;
	if(P3_4 == 0) temp = 1;
	if(P3_5 == 0) temp = 2;
	if(P3_6 == 0) temp = 3;
	if(P3_7 == 0) temp = 4;
    return temp;
}

unsigned char Key_Val,Key_Down,Key_Up,Key_Old;
Key_Val = Key_Read();//读取键码值
Key_Down = Key_Val &(Key_Val^Key_Old);//检测下降沿
Key_Up = ~Key_Val &(Key_Val^Key_Old);//检测上升沿
Key_Old = Key_Val;//扫描辅助变量
switch(Key_Down)
{
  case 1:

    break;
 case 2:

    break;

   ......

}

3.数码管动态显示

//共阴极数码管                  0    1    2    3    4    5    6   7    8      9  熄灭  A    B
unsigned char code seg_dula[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x77,0x7c};

unsigned char code seg_wela[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};

void seg_disp(unsigned char wela,dula)
{

//数码管的位选和段选都连接在P0口会引脚冲突，需开关锁存器

锁存器SEG_WLE控制位选，SEG_DLE控制段选，给0打开，给1关闭.

//消影
	P0=0x00;      //消影  准备好数据
	P2_6=1;       //开门
	P2_6=0;       //关门   数据存入

//位选
	P0=seg_wela[wela];
	P2_7=1;
	P2_7=0;

//段选
	P0=seg_dula[dula];
	P2_6=1;
	P2_6=0;

}


//
unsigned char seg_pos;
unsigned char seg_buf[6]={10,10,10,10,10,10};  //此处数码管有6位

void seg_proc()
{
	if(seg_slowdown) return;
	 seg_slowdown=1;

	seg_buf[0]=led_mode;
	seg_buf[5]=12-(unsigned char)led_flag;

}

4.用定时器取代delay

//系统频率12Mhz，定时长度1ms，定时器模式16位，定时器闹钟12T
void Timer0Init(void)		//1毫秒@12.000MHz
{
	//沙子
	//AUXR &= 0x7F;		//定时器时钟12T模式  STC-ISP生成的 删去这行
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时

  //闹钟
	ET0=1;
	EA=1;
}


void  Timer0_server() interrupt 1
{
	//再赋初值 再装沙子
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值

	if(++led_slowdown==500) led_slowdown=0;
	if(++key_slowdown==10)  key_slowdown=0;
	if(++seg_slowdown==500) seg_slowdown=0;
    if(++seg_pos==6) seg_pos=0;
	seg_disp(seg_pos,seg_buf[seg_pos]);



}

5.主函数框架

#include <REGX52.H>
#include "key.h"
#include "seg.h"


unsigned char led_flag=1;
unsigned char led_mode=1;
unsigned char i=0;

unsigned char key_slowdown;   // 10ms
unsigned int  led_slowdown;    // unsigned char 0-255
unsigned int  seg_slowdown;  //500ms使用int
unsigned char key_val,key_old,key_up,key_down;

unsigned char seg_pos;
unsigned char seg_buf[6]={10,10,10,10,10,10};  //输入标号去选择seg.c中seg_dula中的值

void key_proc()
{
	if(key_slowdown) return;
	key_slowdown=1;

	key_val=key_read();  //识别按下的键码
	key_down=key_val & (key_val ^ key_old);  //捕捉下降沿
	key_up = ~key_val & (key_old ^ key_val);  //捕捉上升沿
	key_old=key_val;    //辅助扫描

	switch(key_down)
	{

	}
}

void seg_proc()
{
	if(seg_slowdown) return;
	 seg_slowdown=1;

	seg_buf[0]=led_mode;
	seg_buf[5]=12-(unsigned char)led_flag;

}

void led_proc()
{
	if(led_slowdown) return;
	led_slowdown=1;

	if(led_flag)
	{
		switch(led_mode)
		{

		}
	}

}


void Timer0Init(void)		//1毫秒@12.000MHz
{
	//沙子
	//AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时

  //闹钟
	ET0=1;
	EA=1;
}


void  Timer0_server() interrupt 1
{
	//再赋初值 再装沙子
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值

	if(++led_slowdown==500) led_slowdown=0;
	if(++key_slowdown==10)  key_slowdown=0;
	if(++seg_slowdown==500) seg_slowdown=0;
    if(++seg_pos==6) seg_pos=0;
	seg_disp(seg_pos,seg_buf[seg_pos]);



}


void main()
{

	Timer0Init();
	while(1)
	{
		key_proc();
		led_proc();
		seg_proc();
	}

}
