电赛回顾——1.方案概述（2024年电赛B题-单相功率分析仪）

算是个小目标,陆续写下去。虽然更多是写给自己看的，但也希望是抛砖引玉，欢迎指教。

1.方案概述

  前期培训，练习更对应所谓的信号类，所以题目出来最先也是倾向C题。但看到同校的组有点集中在C题，而赛前也冲刺看了看Ti的板子，跑通了基础的AD+FFT，所以最终选择了B题。

、

 1.1思路小结

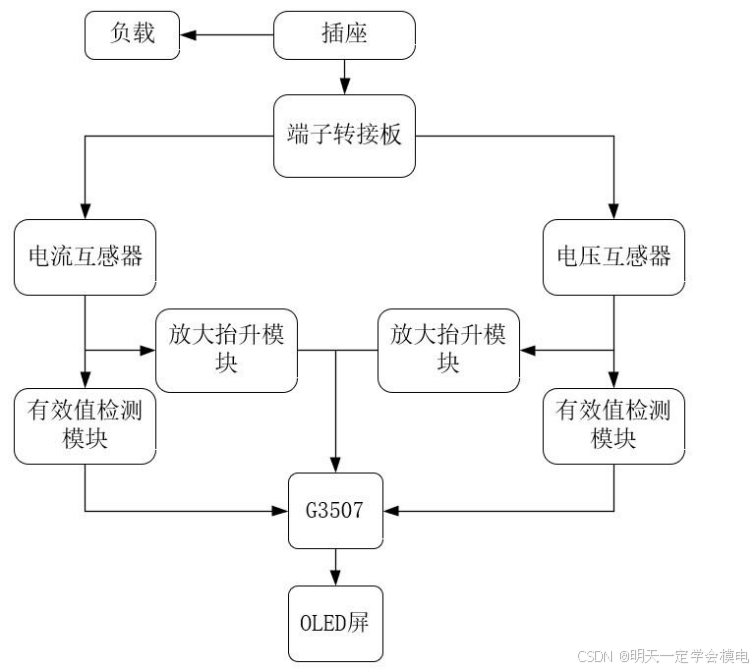

   比赛时思路上其实比较简单，排插的线剪开，分别接入PA仪，电压互感器，电流互感器和负载，使用AD637针对互感器做有效值检测，采集AD637输出的结果。同时两个互感器后添加抬升电路，还可以适当放大，软件上采集波形做FFT,可以得出第二，三问的结果。除了阻性的负载，这样直接FFT出来似乎精度上确实不太够，但软件处理中进行一定的手动拟合/优化，确实能达到省一水平（同校参赛组实例）。

    另一方面使用带通滤波器（LTC1068  输入时钟频率控制中心频率）去把基波（市电50Hz）和谐波（50*N Hz）依次滤出来也是比较自然的想法。同时可以考虑引入滤波处理（数字/模拟），当然这也可以归于上述的手动数据优化。

    总体上方案比较明确和固定，加过几个交流群印象中也没有看到很不同的方案。

1.2遇到的问题（针对个人经历）

  （1）TI开发板：刚开始开玩笑地是说软件上已经写得差不多了，但真正做的过程也是遇到了新的问题，一些有可优化的点最终也没完全写好，确实是不太熟悉，掌握得太少。

 （2）PA仪的使用：从头找客服要说明书，调不太明白。

 （3）互感器的使用：没接触过的内容，互感的输出如何算出需要的数据。

 （4）电池供电：本题要求使用电池供电，需要根据各模块的需要和信号抬升量加入DC-DC调压，可能需要转换出-5V，3.3V，1.25V等。

 （5）功耗控制：可购买的现成模块一般不会特意关注功耗，需要自制模块实现相关功能。墨水屏，限制单片机频率，无负载时休眠也是可以考虑的方法。
