Adafruit 线束在嵌入式开发中的实战应用及兼容替代参考

在嵌入式电子开发、创客项目与原型验证中，Adafruit Industries LLC 的电缆组件、跳线束与连接器套件因其可靠性高、接口类型丰富、适用范围广而被大量使用。无论是树莓派、Arduino、ESP32，还是各类传感器模组，Adafruit 的线缆组件都凭借良好的做工和简易的可用性，为工程师与爱好者提供了快捷的连接方案。

---

本文从实战角度介绍 Adafruit 电缆/线束组件的典型场景、使用优势、常见类型，并给出兼容与替代参考方案，帮助工程师在项目需求变化或供应不足时作出快速选型。
一、Adafruit 电缆组件的特点与优势
1. 类型丰富，覆盖常见嵌入式接口
Adafruit 官网中的线束类别通常涵盖以下主流连接方式：
●JST 系列（PH、XH 等）
●STEMMA / STEMMA QT / Qwiic（I2C 快速连接）
●杜邦线（Male/Male、Male/Female、Female/Female）
●USB 数据线与供电线
●鳄鱼夹测试线
●专业级传感器延长线、DC 电源线等
这些接口基本覆盖了从低速信号、传感器通信到简易供电的大多数需求。
2. 适用于原型开发的柔性与耐用性
Adafruit 的线束在创客圈广受欢迎的原因之一是其柔韧度高、反复插拔损耗低，非常适合快速搭建与反复改装的项目。
3. 模块化生态完整
尤其是 STEMMA / STEMMA QT 生态，使用户无需焊接即可通过 I2C 快速串联多个模组，大幅提升开发效率。

---

二、典型应用场景示例

1. Arduino / ESP32 快速原型验证
使用杜邦线及 JST 线束可快速连接：
●小型传感器板（温湿度、加速度、光照等）
●OLED / LCD 显示模组
●电机控制板等外设
2. I2C 多模块系统扩展
利用 STEMMA QT/Qwiic 电缆可实现：
●多 I2C 传感器的快速链式连接
●复杂 AIoT 原型开发（如环境监测、机器人感知系统）
3. 成品设备的小规模试产与试装
Adafruit 的电缆组件常被用作：
●早期工程样机（EVT/DVT 阶段）的线束连接
●小批量设备的初期布线测试
●教育实验套件 wiring harness 组件

---

三、选型与兼容 / 替代方案参考及建议（重点）
为了适配更多供应链与项目需求，以下为常见 Adafruit 线束的选型依据与替代方案参考。

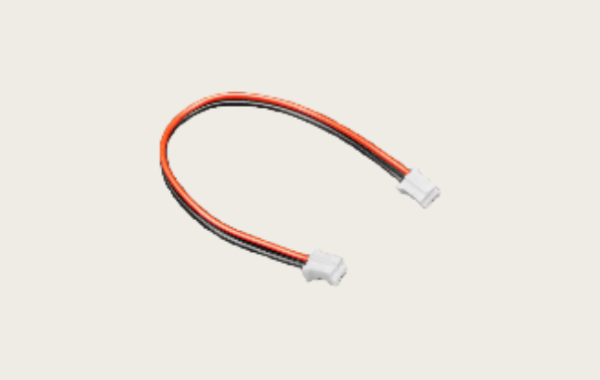

1. JST 系列线束（PH、XH）
●常见用途：传感器供电、小电流信号连接
●选型要点：
●间距（1.25mm / 2.0mm / 2.54mm）
●针数（2P、3P、4P、5P 等）
●线长、压接工艺
●兼容与替代方案：
●国内同标准 JST-PH/XH 线束基本可无缝替代
●若仅通信电流较小，可用标准杜邦线临时替代（不推荐长期使用）

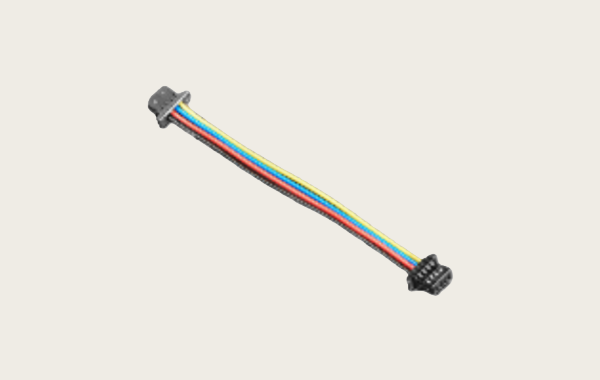

2. STEMMA / STEMMA QT / Qwiic（I2C 快速连接）
●常见用途：多传感器 I2C 扩展
●选型要点：
●4Pin 排布（GND/VCC/SDA/SCL）
●插头种类（Qwiic JST-SH 1.0、STEMMA QT JST-SH 等）
●兼容与替代方案：
●与 SparkFun Qwiic 系统完全兼容
●可选择 JST-SH 1.0 标准线束作为等效替代
●若需加长，可使用 I2C 屏蔽线替代避免干扰

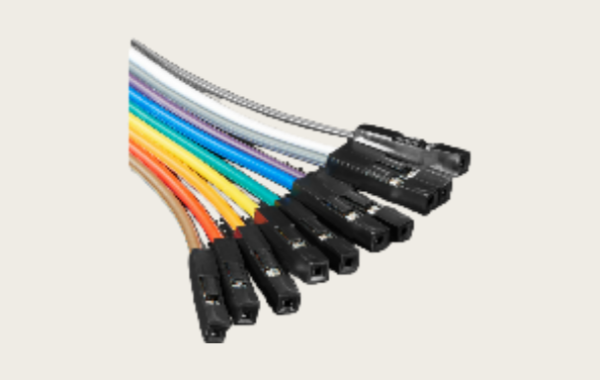

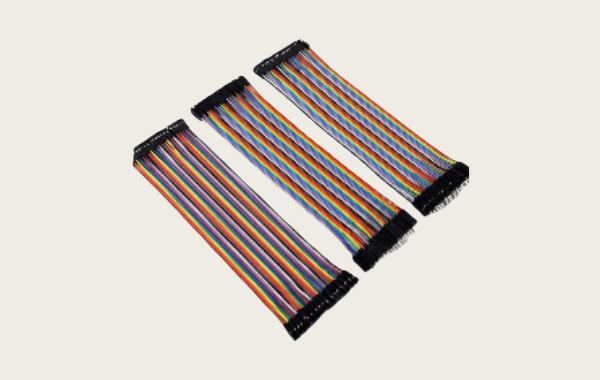

3. 杜邦线束（公/母 各类型）
●常见用途：原型开发、跳线测试
●选型要点：
●接头形式（Male/Female）
●单条或排线式
●导线 AWG（常见 22~28 AWG）
●兼容与替代方案：
●任意标准 2.54mm 杜邦线束均可替代
●若用于高振动环境，可改用带卡扣式 housings（如 Molex 系列）
4. 电源类线束（USB、DC 插头）
●常见用途：开发板供电、移动设备供电
●替代建议：
●USB 线可使用任意合规数据/快充线
●DC 头可选择相同规格的国内等效线束（注意内外径一致）

---

四、工程项目中如何快速确定替代线束？
1.确认接口标准是否通用（如 JST、USB、杜邦）
2.确认机械规格：间距、PIN 数、方向、锁扣
3.确认电气规格：电压、电流、屏蔽要求
4.确认使用场景：实验室临时连接 or 批量安装
5.如为 I2C/Qwiic/STEMMA QT，重点确认 Pin 脚顺序是否一致
只要上述五项满足，一般即可安全替代。

---

Adafruit 的电缆组件在原型开发领域有着极高适配性，其丰富的接口类型、可靠的做工与模块化生态，使其成为工程师快速构建系统的重要工具。在供应紧张、成本优化或本地化生产需求下，合理选择兼容线束替代品也完全可行，只需关注接口标准、电气特性与场景匹配，即可实现无缝替换。
