本文详细记录了一次开关电源在传导和辐射测试中遇到的问题及整改过程。通过调整电感、电容参数，增加磁珠和环路电容，优化Layout布线设计，最终成功通过了277V输入条件下的传导和辐射测试。
这是一款输入宽电压120-277V 60HZ，输出48V，273mA的电源，使用美芯晟MT7933，采用Buck拓扑结构。
注：在最初的设计中，预留电感L1、L2，CBB电容C1、C2作为传导测试元件，预留磁珠FB1、陶瓷贴片电容C9、贴片电阻R14、R15作为辐射测试元件；
传导测试：
1、短接L2，L1=4.7mH，C1=0.1uf，C2=0.1uf，

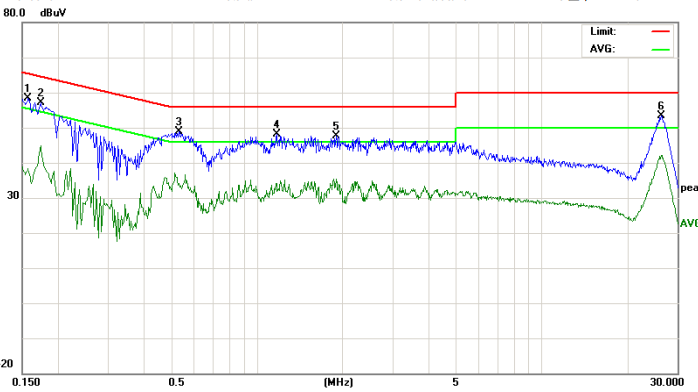

120V电压输入，L线传导图像：
277V电压输入，L线传导图像：
结果：输入277V，将近150K的频率读点后余量少于3db
整改办法：将C2加大到0.22uf，再次测试图像如下：
结果：手动读点，余量7.19db，验证N线后，无压力通过。
辐射测试
