单火开关研发经验总结



“单火”、“零火”比较：





　　单火开关中，由火线进线与开关连接后出线，出线后连接负载（比如灯泡），最后再与零线连接，传统墙壁开关中为节约成本，即采用这种连线方式；

　　零火开关中，零线、火线都会进入到开关中，只不过开关盒子中开关只对火线进行控制，由于盒子中多了一条零线，可以在盒子中植入其他智能设备与负载形成并联的关系；

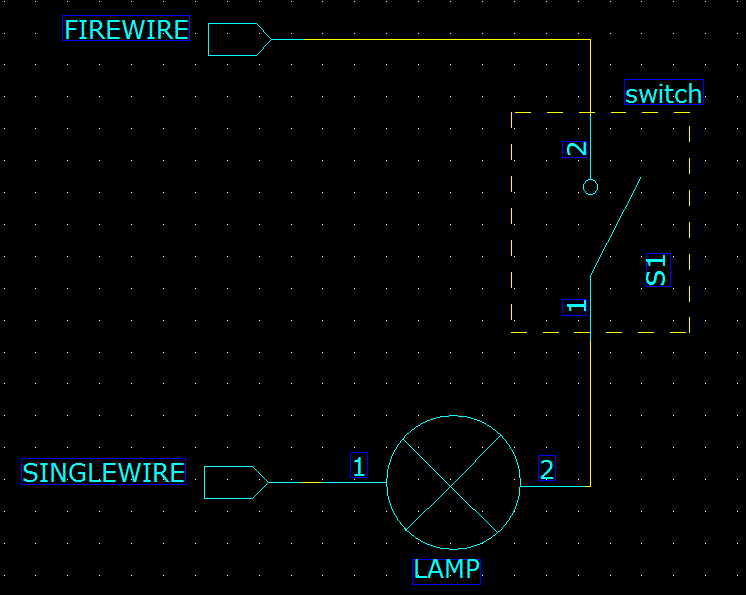

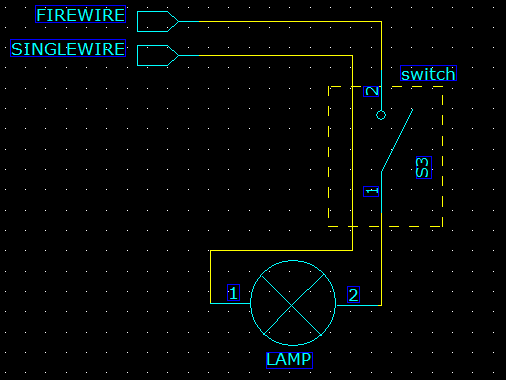

单火：　　　　　　　　　　　　　　　　　　　 　　 零火：



为什么需要单火取电开关：

　　传统家庭旧式墙壁开关布线大多为单根火线布线，为节约成本，在升级实现智能化改造时通常要求新的智能开关能直接代换旧有得墙壁开关，而不是重新在建筑体内布入零线。由此，新的智能开关在替换旧有产品时，只有火线进来供电，而后出线则通过负载接到零线上。

单火取电带来的问题：

　　旧式的开关在“开态”、“闭态”时采用机械结构控制，AC回路无需提供动作或者状态维持所需要的能量。而新的智能开关即使在负载待机的情况下，通讯、电路通断控制模块等都需要消耗一定的能量，导致在与负载连接的AC回路中会有一定的电流流过，假设
